Budowa ciągnika rolniczego to przemyślane połączenie inżynierii, praktyki oraz nowoczesnych technologii. Ten pojazd mechaniczny został zaprojektowany z myślą o współpracy z szerokim wachlarzem narzędzi - od rolniczych, przez leśne, aż po ogrodnicze. Każdy komponent pełni określoną funkcję, umożliwiając ciągnikowi wykonywanie ciężkich prac, takich jak orka, transport czy roboty ziemne, nawet w wyjątkowo trudnych warunkach terenowych. Ciągnik rolniczy to jedno z najważniejszych narzędzi codziennej pracy na roli. Jego konstrukcja opiera się na kilku kluczowych komponentach, które wspólnie tworzą wydajny i niezawodny mechanizm. Jednym z najważniejszych systemów, który znacząco zwiększa funkcjonalność i wszechstronność ciągnika, jest układ hydrauliczny.
Podstawy Działania Układu Hydraulicznego
Układ hydrauliczny w ciągniku to znacznie więcej niż tylko źródło mocy. To złożony system, który zasila wiele funkcji i urządzeń, czyniąc ciągnik maszyną wielozadaniową. Energia przekazywana jest za pomocą cieczy pod ciśnieniem, co umożliwia płynne i precyzyjne sterowanie różnymi komponentami. W praktyce oznacza to możliwość jednoczesnego wykonywania wielu operacji - np. podnoszenia narzędzia i regulacji jego ustawienia. Współczesne gospodarstwa coraz częściej korzystają z takiej wielozadaniowości. Praktycznie każdy ciągnik rolniczy wyposażony jest dzisiaj w układ hydrauliczny umożliwiający zasilanie maszyn towarzyszących, kontrolując między innymi pracę podnośników lub układów wspomagania.
Kluczowe Komponenty Układu Hydraulicznego
Układ hydrauliczny w ciągniku rolniczym to złożony system składający się z kilku kluczowych komponentów, które muszą ze sobą efektywnie współpracować, aby zapewnić precyzyjne sterowanie oraz napęd różnych narzędzi i urządzeń.
- Pompa hydrauliczna: Centralnym elementem jest pompa hydrauliczna, która przetwarza energię mechaniczną na energię hydrauliczną, nadając energię cieczy roboczej (zwykle olejowi). W układzie hydraulicznym ciągnika pompy odgrywają kluczową rolę w generowaniu ciśnienia niezbędnego do napędu różnych siłowników i urządzeń. Istnieje kilka ich rodzajów, które stosuje się w takich układach. Każdy z nich ma swoje indywidualne zastosowanie:
- Pompa zębata: Zęby obracającego się koła napędzającego wpasowują się w zęby koła napędzanego, generując przepływ płynu hydraulicznego. Ceniona jest za prostotę i trwałość.
- Pompa tłokowa: Tłoki przemieszczają się w cylindrach, wytwarzając ciśnienie poprzez przemieszczanie płynu. Zapewnia precyzyjną kontrolę przepływu.
- Pompa łopatkowa: Cechuje ją obieg łopatek, które generują przepływ płynu roboczego. Charakteryzuje się wydajnością i cichą pracą.
- Zawory sterujące: Regulują przepływ, kierując ciecz do konkretnych siłowników czy urządzeń. W ciągnikach występują modele sterowane mechanicznie i za pomocą elektrohydrauliki.
- Zawory sterujące przepływem: Umożliwiają regulację ilości płynu hydraulicznego.
- Zawory rozdzielcze: Pozwalają na niezależne sterowanie kilkoma siłownikami jednocześnie.
- Zawory odcinające: Umożliwiają szybkie odcięcie dopływu płynu do danego urządzenia.
- Siłowniki hydrauliczne: To kluczowe elementy, które przekształcają energię hydrauliczną na mechaniczną, umożliwiając takie czynności jak podnoszenie, opuszczanie, skręcanie czy inne.
- Siłowniki tłokowe: Najbardziej powszechne, działają na zasadzie przemieszczania tłoka w cylindrze, generując siłę i ruch mechaniczny.
- Siłowniki ślimakowe: Charakteryzujące się ruchem obrotowym ślimaka, są bardziej kompaktowe i efektywne w przypadku mniejszych obciążeń.
- Zbiornik hydrauliczny: Przechowuje ciecz roboczą (olej).
- Filtry: Spełniają istotną funkcję oczyszczania płynu z zanieczyszczeń, zabezpieczając w ten sposób cały układ przed awariami.
Całość układu sprawia, że traktor staje się wszechstronną maszyną rolniczą, gotową do efektywnego wykonywania różnorodnych prac w rolnictwie.
Typy Układów Hydraulicznych w Ciągnikach
We współczesnych ciągnikach wyróżniamy dwa podstawowe układy hydrauliczne: zamknięty i otwarty. Z punktu widzenia użytkownika najważniejsze są różnice w sposobie działania obu układów.
Układ Otwarty (OC) i Zamknięty (LS - Load Sensing)
Układ otwarty bazuje na pompie zębatej o stałym wydatku, a zamknięty wykorzystuje pompę osiowo-tłoczkową ze zmiennym wydatkiem. Należy obalić mit, że układ LS jest szybszy od układu OC. Przy tym samym sprzęcie założonym do identycznego traktora pompy miałyby podobny wydatek i szybkość pracy. Układ otwarty z pompą hydrauliczną o stałym wydatku posiada konkretną wydajność przy każdym obrocie silnika. Zatem im większe obroty silnika, tym większy zakres pracy pompy. Maksymalny wydatek osiągany jest przy nominalnych obrotach silnika spalinowego. Bardzo podobnie będzie zachowywać się pompa LS.
Pompa LS może zmieniać wydatek, jednak właściwie powinniśmy to nazwać ograniczaniem wydatku. Właśnie dlatego, że pompa LS może, w przeciwieństwie do pompy zębatej, ograniczać wydatek, może wpływać na mniejsze zużycie paliwa. Pompa zębata tłoczy olej cały czas, a pompa osiowo-tłoczkowa, jeśli nie ma takiej potrzeby, nie tłoczy oleju. Jeśli wydatki pomp przewyższają 110 l/min, zazwyczaj montuje się pompy typu LS. System LS przyda się przy maszynach wymagających układu Power Beyond.
Maszyna wymagająca układu Power Beyond może zostać podpięta również do ciągnika z pompą zębatą. Wykorzystywane są wtedy dwa przewody: jednym podawany jest olej hydrauliczny, a drugim olej wraca do zbiornika. Operator ciągnika załącza stały przepływ, tak że olej jest ciągle podawany na złącze hydrauliczne. W przypadku ciągnika wyposażonego w pompę o zmiennym wydatku, oprócz dwóch przewodów, podłączany jest też trzeci, tzw. sterujący. Wówczas traktorzysta nie załącza stałego przepływu, bowiem maszyna wykorzystująca system Power Beyond (np. przyczepa Cargos w przypadku ciągników Claas) wyśle informację (spadek ciśnienia na przewodzie sterującym) o otwieraniu klapy. Po podniesieniu klapy maszyna wyśle informację, że zapotrzebowanie na olej zmalało i przejdzie w stan oczekiwania.
Funkcje i Zastosowanie Hydrauliki w Ciągnikach
Dedykowany układ hydrauliczny pozwala na zwiększenie funkcjonalności ciągników i uzupełnianie ich o dodatkowe urządzenia.

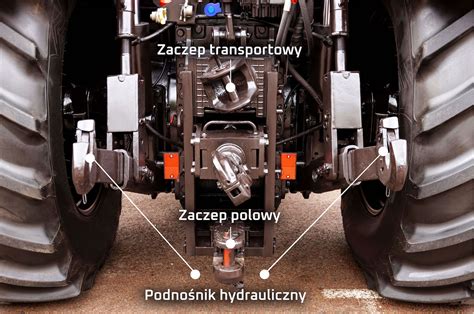

Podnośnik Hydrauliczny (TUZ) i Trzypunktowy Układ Zawieszenia
Podnośnik hydrauliczny (TUZ) oraz trzypunktowy układ zawieszenia to elementy, które znacząco wpływają na komfort i jakość pracy w gospodarstwie. Umożliwiają one nie tylko podnoszenie i opuszczanie narzędzi, ale również ich precyzyjne ustawienie względem podłoża, co ma kluczowe znaczenie przy takich pracach jak siew czy uprawa gleby. Z punktu widzenia rolnika niezwykle ważny jest podnośnik hydrauliczny z całym układem. To dzięki niemu do ciągnika można podłączyć dodatkowe urządzenia rolnicze i znacznie zwiększyć funkcjonalność zestawu.
Wałek Odbioru Mocy (WOM)
Kluczowym elementem systemu przekazywania mocy i osprzętu jest wałek odbioru mocy (WOM), który przekazuje energię z silnika do maszyn współpracujących. Dzięki temu możliwe jest jednoczesne wykonywanie prac polowych i napędzanie narzędzi, takich jak prasy czy kosiarki. To znacząco zwiększa efektywność pracy, zwłaszcza w intensywnych okresach sezonowych. Wałek odbioru mocy (WOM) to kluczowy komponent umożliwiający współpracę ciągnika z maszynami roboczymi. Bez niego trudno byłoby mówić o efektywnym działaniu takich urządzeń jak siewniki, rozrzutniki czy kosiarki. WOM synchronizuje pracę ciągnika z osprzętem, co przekłada się na lepszą organizację pracy i wyższą efektywność w gospodarstwie. Nowoczesne rozwiązania technologiczne umożliwiają niezależne działanie WOM od prędkości jazdy, co oznacza możliwość precyzyjnego dostosowania parametrów pracy do warunków terenowych.
Sterowanie Narzędziami i Osprzętem
Siłowniki hydrauliczne w ciągniku rolniczym stanowią kluczowy element układu, który przekształca energię hydrauliczną na mechaniczną, umożliwiając w ten sposób precyzyjne poruszanie różnymi elementami maszyny. Te potężne urządzenia znajdują zastosowanie w różnych obszarach, a ich rola jest niezwykle wszechstronna.
- Przede wszystkim odpowiadają one za ruch podnośnika, umożliwiając podnoszenie i opuszczanie narzędzi rolniczych, takich jak pług czy kultywator.
- Sterowanie układem kierowniczym w ciągniku również opiera się na zastosowaniu siłowników hydraulicznych, które obracają kołami w odpowiedzi na działanie kierownicy.
- W niektórych modelach traktorów siłowniki hydrauliczne odpowiadają również za regulację prędkości obrotowej wałka przystosowanego do napędu różnych narzędzi rolniczych.
- Siłowniki hydrauliczne wykorzystuje się również do sterowania układem hamulcowym przyczepy, co zapewnia dodatkową kontrolę i bezpieczeństwo podczas transportu.
- W wielu modelach służą one ponadto do obsługi podnośnika także z przodu ciągnika, co przydaje się przy podnoszeniu lub opuszczaniu przednich narzędzi.
- Są również niezbędne w obsłudze ładowaczy czołowych, umożliwiając precyzyjne poruszanie się ramionami i ładowanie różnych materiałów.
Nowoczesne Technologie Hydrauliczne i Sterowanie
Elektrohydrauliczne Sterowanie Zaworami
W ciągnikach występują zawory sterowane mechanicznie i elektrohydraulicznie. Jak łatwo się domyślić, zawory elektrohydrauliczne są dla operatora bardziej praktyczne i łatwiejsze w obsłudze. Kolejną, chyba ważniejszą funkcją omawianych zaworów jest możliwość ich programowania do systemu zarządzania narzędziem, np. na uwrociach. W przypadku zaworów mechanicznych operator na końcu pola musi wykonać szereg czynności: zmienić bieg roboczy, podnieść pług poprzez podniesienie TUZ, wyłączyć blokadę mechanizmu różnicowego, zmienić prędkość obrotową silnika, obrócić pług. Po wykonaniu uwrocia należy wykonać kolejne czynności. W przypadku hydrauliki sterowanej elektrohydraulicznie możemy zaprogramować tego rodzaju czynności pod dwoma przyciskami, a ciągnik wykona je za nas, co oczywiście korzystnie wpływa nie tylko na komfort pracy, ale także na jej czas.
Ciągniki wyposażone w monitor CEBIS posiadają rozbudowane sterowanie zaworami hydraulicznymi, dzięki czemu można bardziej dokładnie wysterować zawory. Są to: charakterystyka rozruchu oraz priorytetu. W celu zapobieżenia gwałtownemu rozpoczęciu pracy komponentu hydraulicznego, w zaawansowanych ustawieniach hydraulicznych można wybrać sposób, w jaki będzie rozpoczynał pracę zawór hydrauliczny. Drugą przydatną funkcją jest przypisanie priorytetu do gniazda hydraulicznego. Dzięki tej funkcji układ sterujący ciągnika dba, aby na wskazanym gnieździe hydraulicznym był zawsze wydatek określony przez użytkownika. System ten zapobiega spadkowi przepływu na wybranym gnieździe hydraulicznym.

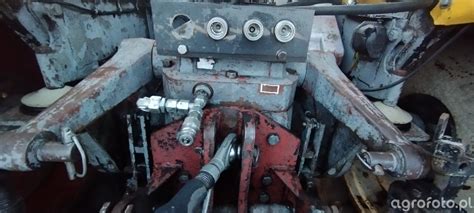

Niektóre przyczepy posiadają opcję kiprowania, która wymaga podłączenia tylko jednego przewodu hydraulicznego. Przydatna bywa wtedy możliwość zamienienia gniazda hydraulicznego z działania dwustronnego na jednostronnego. Zawory sterowane mechanicznie mogą realizować ciągły przepływ poprzez blokadę dźwigni w pozycji wydatku lub poprzez system samoczynnego odblokowania po osiągnięciu wysokiego ciśnienia (kick out). Dźwignia sterująca pozostanie w położeniu wydatku do momentu, aż zadana czynność zostanie zakończona (siłownik osiągnie skrajną pozycję) lub operator przesunie dźwignię. W przypadku zaworów sterowanych elektronicznie operator nie ma do dyspozycji mechanicznych blokad ani funkcji kick out. Określa natomiast czas działania przepływu po dotknięciu przycisku od danego zaworu. W przypadku pracy z silnikiem hydraulicznym, konieczne może być ustalenie jego obrotów, za pomocą wydatku oleju hydraulicznego (np. regulacja obrotów dmuchawy siewnika).
Zawory sterowane mechanicznie mogą być wyposażone w pozycję pływającą. Oznacza to, że obydwa złącza jednego gniazda hydraulicznego są otwarte i połączone ze sobą. W praktyce oznacza to, że siłownik może swobodnie się poruszać. Ma to znaczenie w przypadku maszyn, które mają kopiować teren, np. kosiarki. Jest to również przydatna opcja podczas podłączania i odłączania przewodów hydraulicznych, gdyż załączenie pozycji pływającej powoduje spadek ciśnienia. W przypadku, gdy zawory hydrauliczne nie posiadają pozycji pływającej, konieczne jest zgaszenie ciągnika, a następnie poruszanie dźwignią w celu zluzowania ciśnienia hydraulicznego. Bardzo przydatnym rozwiązaniem, dostępnym np. w Claas ARION 500 i wyższych seriach, jest system luzowania ciśnienia za pomocą dźwigni umieszczonych bezpośrednio na złączach hydraulicznych.
Budowa rozdzielaczy hydraulicznych, a dokładnie ich suwaków, oparta jest na przekryciu ujemnym. Ma to ogromną zaletę, że w momencie przesterowania, czyli załączenia zaworu hydraulicznego, lub zmiany kierunku przepływu oleju, nie następuje gwałtowny skok ciśnienia i nie powstają uderzenia hydrauliczne. Takie rozwiązanie chroni zarówno pompę, jak i maszynę. Jednak ma jedną wadę, polegającą na delikatnym upuszczaniu ciśnienia hydraulicznego. Dlatego niektóre zawory dostarczane są jako bezprzeciekowe (tzw. zero leakage), dla maszyn, które wymagają stałej pozycji.
Systemy Zarządzania Mocą i Przekładnią
Massey Ferguson nigdy nie spoczął na laurach, jeśli chodzi o spełnienie a nawet przekroczenie wymagań stawianych przez nowoczesną inżynierię. Część DNA marki Massey Ferguson, trzypunktowy układ zawieszenia jest najlepszym przykładem wydajności, mocy oraz precyzyjnej reakcji na działanie operatora. Massey Ferguson podąża drogą lidera w dziedzinie elektronicznej kontroli podnośnika (EHR). Najnowsze osiągnięcia zastosowane w ciągnikach serii 8700 zapewniają jeszcze większą dokładność regulacji głębokości pracy, a także dokładniejsze kopiowanie terenu, aby zapewnić optymalne dociążenie, trakcję oraz wydajność dzięki redukcji poślizgu kół, zużycia opon oraz zużycia paliwa.
Ciągniki serii 8700 zostały wyposażone w system EPM (Engine Power Management) odpowiedzialny za Power Boost, czyli chwilowy wzrost mocy silnika, która może zostać wykorzystana podczas pracy z wałkiem WOM oraz w transporcie. Układ EPM współpracuje z systemem kontroli przekładni. Jego zadaniem jest monitorowanie obciążeń oraz wewnętrznych ustawień przekładni, napędu WOM oraz układu hydraulicznego, a następnie ustosunkowanie ich do prędkości jazdy, obciążenia oraz trybu pracy napędu WOM. Układ EPM dostarcza dodatkowo nawet do 30 KM.
Tworząc bezstopniową przekładnię Dyna-VT, stworzono system przeniesienia napędu, który zaskakuje prostotą obsługi oraz wydajnością. Przekładnia Dyna-VT jest intuicyjna dla operatora, a jednocześnie najprostsza do zrozumienia i opanowania. Bezstopniowa precyzyjna przekładnia Dyna-VT zapewnia bezstopniową zmianę prędkości w zakresie od 0,03 do 40 km/h, niezależnie od obrotów silnika i posiada dwa zakresy prędkości. Dzięki temu możliwe jest ustawienie odpowiedniej prędkości obrotowej silnika, by zmaksymalizować tempo pracy oraz zminimalizować zużycie paliwa. Układ Dynamic Tractor Management (DTM) współpracujący z przekładnią Dyna-VT umożliwia automatyczne dostosowanie obrotów silnika oraz przełożenia do obciążenia, jakiemu jest poddana maszyna. System zawsze utrzymuje najniższe możliwe obroty silnika, przy których jest w stanie utrzymać prędkość jazdy, jaką wybrał operator. System DTM jest uruchamiany za pomocą jednego przycisku, podobnie jak napęd WOM czy też układ hydrauliczny.
Przykłady Rozwiązań Hydraulicznych w Konkretnych Modelach
Różne marki i modele ciągników oferują specyficzne rozwiązania hydrauliczne, dopasowane do ich przeznaczenia i klasy mocy.
New Holland T4S
Ciągniki New Holland T4S o mocy od 55 KM do 75 KM zapewniają doskonały balans pomiędzy nowoczesnymi rozwiązaniami a łatwością i prostotą obsługi. Ciągnik T4S oferuje szeroki wybór opcji, które pozwalają na dostosowanie go do warunków panujących w gospodarstwie. Udźwig tylnego układu zawieszenia sięgający 3000 kg zapewnia ciągnikowi T4S wystarczającą siłę, aby współpracować z szerokim asortymentem montowanego osprzętu. Dodajmy do tego mocny układ hydrauliczny o wydatku do 47,7 litrów/min. oraz możliwość zamontowania nawet trzech tylnych zaworów hydrauliki zewnętrznej i dwóch zaworów międzyosiowych. Ciągniki T4S są oferowane z czterosłupkową kabiną nowej generacji, zapewniającą idealną widoczność, a fabryczne przygotowanie z nowym ładowaczem 555LU jest dostępne i zostało zaprojektowane specjalnie dla T4S. Dostępna jest również hydrauliczna przekładnia nawrotna, umożliwiająca bezsprzęgłową zmianę kierunku jazdy.
Massey Ferguson Seria 8700
Seria 8700 oferuje jedną z najbardziej skutecznych, efektywnych i użytecznych mocy w swojej klasie. Z udźwigiem tylnego podnośnika wynoszącym aż 12 000 kg, jest tylko kilku konkurentów w tej klasie mocy, których możliwości uniesienia naprawdę ciężkich maszyn mogą zostać porównane z nową serią MF 8700. Tylny podnośnik oraz konstrukcja całego ciągnika zostały zaprojektowane, by sprostać temu wyzwaniu, a wszystko to dzięki dwóm zewnętrznym siłownikom hydraulicznym oraz stabilizatorom teleskopowym. Gniazda hydrauliczne rozłączane pod ciśnieniem są standardem, podobnie kontrola podnośnika i rozdzielaczy hydraulicznych z zewnątrz. Ciągnik na wyposażeniu standardowym posiada w pełni zintegrowany z amortyzowaną osią przedni podnośnik o udźwigu aż 5 ton, z dwoma parami złączy hydraulicznych i wolnym powrotem oleju hydraulicznego. Ciągniki MF serii 8700 mogą być wyposażone w pełni zintegrowany, całkowicie niezależny napęd WOM z dwoma wariantami prędkości do wyboru: 540 Eco/1000 lub 1000/1000 Eco. Załączanie napędu z błotników oraz wyłącznik bezpieczeństwa zapewniają wygodną i bezpieczną obsługę.
Podłokietnik Command Control oraz joystick Multipad są częścią standardowego wyposażenia wersji Exclusive w serii 8700, pozwalając precyzyjnie kontrolować maszynę pomimo jej mocy. Przyciski wbudowane w podłokietnik pozwalają kontrolować wszystkie podstawowe funkcje podnośnika, takie jak opuszczanie/podnoszenie, ustawienie głębokości pracy, a także blokadę podnośnika. Przyciski obsługowe tylnego podnośnika i przyciski do uruchamiania/zatrzymywania napędu WOM są umieszczone na błotnikach i umożliwią użycie napędu WOM, wykorzystanie hydrauliki oraz kontrolę TUZ z zewnątrz kabiny.
Niezależny Układ Hydrauliczny - Innowacje Rolników
Jeśli traktor nie ma niezależnego układu hydraulicznego z oddzielnym zbiornikiem, zmieszanie olejów w przekładni jest nieuniknione. Aby wystrzec się takich przypadków, jeden z czytelników wykonał oddzielny układ hydrauliczny, dzięki któremu mieszanie olejów w jego ciągnikach jest zminimalizowane. Niezależny układ hydrauliczny pomysłowego gospodarza składa się ze zbiornika o pojemności 30 litrów i pompy hydraulicznej od ładowacza UNHZ 500. Do jej napędu wykorzystuje silnik hydrauliczny, który napędzany jest z gniazd hydraulicznych ciągnika. Silnik jest wysokoobrotowy (970 obr./min), dlatego można unosić przyczepę bez konieczności dodawania gazu. W górnej części zbiornika zamontowany jest odpowietrznik własnej konstrukcji. Całość zamontowana jest na ramie zawieszanej na ramionach podnośnika i podpartej na zaczepie polowym ciągnika.
Eksploatacja i Konfiguracja Układu Hydraulicznego
Zakup ciągnika rolniczego to jedna z najważniejszych decyzji inwestycyjnych w gospodarstwie. Zanim kupimy ciągnik rolniczy, warto go skonfigurować w taki sposób, by odpowiadał naszym potrzebom. Jednym z ważniejszych elementów jest układ hydrauliczny umożliwiający zasilanie maszyn towarzyszących. Prawidłowe skonfigurowanie układu hydraulicznego w ciągniku będzie miało wpływ na wydajną pracę maszyn towarzyszących z nowym traktorem. Posiadanie ciągnika rolniczego to nie wszystko. Każdy właściciel powinien zadbać o jego eksploatację zgodnie ze wskazaniami producenta, wykonywanie regularnych prac serwisowych i naprawczych z wykorzystaniem oryginalnych części, a także odpowiednią pielęgnację. Tego typu prace przełożą się na wzrost żywotności maszyn rolniczych i realne oszczędności po stronie rolnika.
