Skrzynie Biegów w Ciągnikach Rolniczych: Rodzaje i Zasada Działania Skrzyni Synchronizowanej

Ciągniki rolnicze to nieodzowny element współczesnego rolnictwa, który znacznie ułatwia prace na polu i przyczynia się do zwiększenia wydajności pracy. Jednym z kluczowych elementów każdego ciągnika jest skrzynia biegów, która odpowiada za przekazywanie napędu na koła i umożliwia zmianę prędkości jazdy. W ciągniku, przekładnia odgrywa kluczową rolę, zapewniając pracę silnika w optymalnym zakresie mocy, jednocześnie dostarczając moment obrotowy niezbędny do przemieszczania ciężkiego ładunku czy wykonywania prac polowych. Wybór odpowiedniej skrzyni biegów jest kluczowy dla efektywnego działania maszyny i komfortu pracy operatora.

Budowa i Kluczowe Elementy Skrzyni Biegów

Typowa przekładnia ciągnika rolniczego składa się z kilku kluczowych elementów, z których każdy odgrywa istotną rolę w jej działaniu:

• Przekładnie (koła zębate) stanowią szkielet skrzyni biegów, odpowiedzialne za zmianę przełożeń i przenoszenie mocy pomiędzy silnikiem a kołami.
• Wały służą do łączenia kół zębatych i przenoszenia mocy pomiędzy nimi.
• Sprzęgło to urządzenie umożliwiające kierowcy załączanie i rozłączanie silnika od skrzyni biegów. Gdy sprzęgło jest włączone, moc przekazywana jest z silnika na skrzynię biegów, a gdy jest wyłączone, silnik może pracować niezależnie od skrzyni biegów.
• Synchronizatory służą do dopasowania prędkości biegów przed ich włączeniem, dzięki czemu zmiana biegów jest łatwiejsza i płynniejsza.
• Obudowa skrzyni biegów to obudowa, która otacza koła zębate, wały i inne elementy przekładni.

Klasyfikacja Skrzyń Biegów w Ciągnikach Rolniczych

Postęp technologiczny w konstrukcji przekładni sprawił, że dzisiejsze skrzynie biegów występują w wielu wariantach, zróżnicowanych pod względem zasady działania, poziomu automatyzacji oraz zastosowanego sterowania. W zależności od klasy ciągnika, charakteru wykonywanych prac i preferencji operatora, producenci oferują zarówno proste przekładnie manualne, jak i zaawansowane systemy sterowane elektronicznie. Każdy typ ma swoją specyfikę, wpływającą na sposób prowadzenia maszyny, efektywność energetyczną oraz komfort użytkowania.

Skrzynie Manualne (Mechaniczne)

Skrzynia mechaniczna to najbardziej klasyczne rozwiązanie stosowane w ciągnikach rolniczych. Jej budowa opiera się na zestawie przekładni zębatych, które umożliwiają zmianę biegów za pomocą dźwigni. Skrzynie mechaniczne są stosunkowo proste w budowie i obsłudze, a także charakteryzują się dużą wytrzymałością i niezawodnością. Pomimo że wymaga od operatora większego zaangażowania, taka skrzynia uchodzi za niezawodną i łatwą w serwisowaniu.

Skrzynia Synchronizowana: Zasada Działania

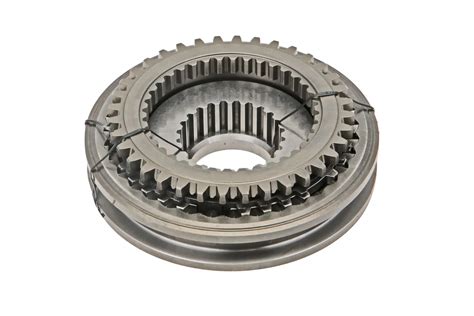

Skrzynia synchronizowana to ulepszona wersja skrzyni mechanicznej, w której zastosowano specjalne synchronizatory. Ich głównym zadaniem jest łączenie ze sobą elementów o różnych prędkościach obrotowych, tak aby przed faktycznym załączeniem biegu, ich prędkości zostały wyrównane. Dzięki temu operator nie musi zatrzymywać ciągnika podczas przełączania biegów, co przekłada się na większy komfort pracy i lepszą wydajność. Synchronizatory umożliwiają płynniejsze i szybsze zmiany biegów, co ma kluczowe znaczenie dla dynamiki jazdy i zapobiega nieprzyjemnym "zgrzytom" podczas zmiany przełożeń. Działanie synchronizatorów polega na krótkotrwałym sprzęganiu elementów za pomocą tarcia (np. pierścieni stożkowych) przed ostatecznym zazębieniem kół zębatych.

Skrzynie Półautomatyczne (PowerShift)

Konstrukcje półautomatyczne stanowią pomost między rozwiązaniami tradycyjnymi a pełną automatyzacją. W tych skrzyniach biegów zmiana przełożenia nadal odbywa się w sposób sekwencyjny, jednak bez konieczności wciskania sprzęgła przez operatora. Wykorzystanie układów hydraulicznych i elektronicznych pozwala na zachowanie stałego momentu obrotowego podczas zmiany biegu, co jest istotne zwłaszcza w przypadku prac ciągłych, takich jak bronowanie czy uprawa przedsiewna. Dzięki temu ciągnik utrzymuje jednostajną prędkość i nie traci trakcji. Przykładem jest skrzynia typu Powershift, która pozwala na zmianę przełożeń pod obciążeniem, bez przerw w przekazywaniu momentu obrotowego. Oferują również możliwość programowania sekwencji biegów i korzystania z trybów automatycznych.

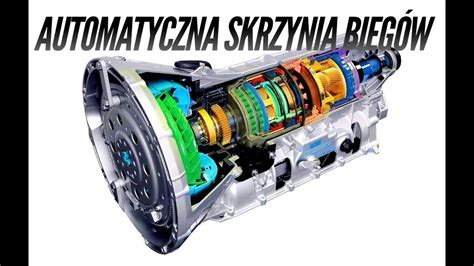

Skrzynie Automatyczne

W maszynach rolniczych nowej generacji coraz częściej stosuje się skrzynie biegów o pełnym trybie automatyzacji, które samodzielnie wybierają odpowiednie przełożenie na podstawie warunków jazdy, obciążenia czy aktualnej prędkości. Automatyczne skrzynie biegów wykorzystują przemiennik momentu obrotowego i przekładnię planetarną do automatycznej zmiany biegów, eliminując potrzebę ręcznej obsługi przez kierowcę sprzęgła i dźwigni zmiany biegów. Zaletą takiej konstrukcji jest nie tylko płynność jazdy, ale również odciążenie kierującego, który może skupić się na prowadzeniu maszyny, a nie na manewrowaniu dźwignią. Automatyczna przekładnia szczególnie dobrze sprawdza się podczas prac transportowych, gdzie zmienność obciążeń i prędkości jest duża, oraz w dużym natężeniu ruchu.

Skrzynie Bezstopniowe (CVT)

Nowoczesne ciągniki coraz częściej wyposażane są w bezstopniowe skrzynie biegów, znane również pod nazwą CVT (ang. Continuous Variable Transmission). Tego typu przekładnie pozwalają na płynne i nieprzerwane zmiany przełożenia w pełnym zakresie prędkości bez konieczności wybierania konkretnego biegu. Główną zaletą skrzyń CVT jest zachowanie optymalnych obrotów silnika niezależnie od prędkości jazdy, co przekłada się na lepsze zużycie paliwa i niższe obciążenie mechanizmów. Dodatkowo, bezstopniowa zmiana prędkości eliminuje szarpnięcia charakterystyczne dla konstrukcji mechanicznych. Operator ma możliwość bardzo precyzyjnego dostosowania tempa jazdy do wykonywanego zadania, co jest szczególnie ważne przy rozsiewaniu nawozów, opryskach czy pracach siewnych, gdzie stała prędkość jazdy ma wpływ na jakość i równomierność wykonania.

Przebieg Zmiany Biegów w Ciągniku (manualnym/synchronizowanym)

Pracę przekładni ciągnika rolniczego można podzielić na kilka etapów, z których każdy odpowiada innemu przełożeniu. Po uruchomieniu silnika sprzęgło jest rozłączane, co oznacza, że silnik nie jest połączony ze skrzynią biegów. Aby rozpocząć jazdę, kierowca naciska pedał sprzęgła w celu rozłączenia sprzęgła, a następnie ustawia dźwignię zmiany biegów w pierwszym położeniu. Po zwolnieniu pedału sprzęgła następuje załączenie sprzęgła, a moc przekazywana jest z silnika na skrzynię biegów.

Gdy pojazd nabiera prędkości, kierowca musi zmienić bieg na wyższy, aby utrzymać optymalny zakres mocy silnika. Aby zmienić bieg, kierowca naciska pedał sprzęgła w celu rozłączenia sprzęgła, przesuwa dźwignię zmiany biegów na wyższy bieg, a synchronizatory dopasowują prędkości kół zębatych, a następnie zwalnia pedał sprzęgła, aby włączyć nowy bieg. Podczas zjazdu ze wzniesienia może być konieczne zmniejszenie biegu na niższy, aby kontrolować prędkość pojazdu. Odbywa się to poprzez naciśnięcie pedału sprzęgła, przesunięcie dźwigni zmiany biegów na kolejny niższy bieg, a następnie zwolnienie pedału sprzęgła. Aby zatrzymać pojazd, kierowca naciska pedał sprzęgła, aby rozłączyć sprzęgło, a następnie uruchamia hamulce, aby zwolnić i zatrzymać pojazd.

Wpływ Skrzyni Biegów na Wydajność i Bezpieczeństwo Pracy

Skrzynia biegów jest kluczowym elementem ciągnika rolniczego, a jej działanie może mieć znaczący wpływ na ogólną wydajność, niezawodność i bezpieczeństwo pojazdu. Odpowiada ona za przeniesienie mocy z silnika na koła, umożliwiając pojazdowi poruszanie się. Wybór skrzyni biegów może mieć znaczący wpływ na zużycie paliwa. Płynna i szybko reagująca skrzynia biegów pozwala kierowcy zachować kontrolę nad pojazdem, szczególnie w trudnych warunkach jazdy, takich jak wzniesienia, zakręty i duży ruch uliczny. W rolnictwie, gdzie maszyny wykonują zadania wymagające dużej siły uciągu przy niskiej prędkości jazdy, przekładnia musi zapewnić elastyczność działania, dostosowując parametry napędu do rodzaju gleby, masy narzędzi i warunków atmosferycznych.

Konserwacja Skrzyni Biegów i Potencjalne Usterki

Sercem układu napędowego pozostają skrzynie biegów, pełniące rolę transformatora siły napędowej, dostosowując moment obrotowy do zmiennych warunków pracy. W środowisku, w którym przeciążenia są częste, teren nierówny, a prędkości muszą być umiarkowane, właściwa konstrukcja tej przekładni przesądza o wydajności, żywotności i komforcie eksploatacji maszyny. Odpowiednia konserwacja i prawidłowe utrzymanie ciągnika są kluczowe dla jego długotrwałego i sprawnego działania. Dlatego tak istotne jest dobranie właściwego oleju, zawsze zgodnie z zaleceniami producenta, oraz regularne przeglądy i czyszczenie.

Pomimo zaawansowania technologicznego, nawet nowoczesne skrzynie biegów nie są całkowicie wolne od awarii. W środowisku pracy, w którym kurz, błoto, wilgoć i przeciążenia to codzienność, wiele komponentów przekładni narażonych jest na przyspieszone zużycie. W przypadku maszyn pracujących z dużym obciążeniem powszechne są usterki sprzęgła, objawiające się ślizganiem, trudnościami w rozruchu silnika oraz spadkiem siły uciągu. W automatycznych i bezstopniowych skrzyniach występują również awarie związane z układami hydraulicznymi - nieszczelności, problemy z ciśnieniem oleju czy awarie elektrozaworów. Nie można też pominąć objawów takich jak wibracje, hałas czy szarpnięcia podczas pracy - często są to symptomy zużycia łożysk, uszkodzeń kół zębatych lub niewyważenia elementów wirujących. Wymagają one natychmiastowej diagnostyki i często rozbiórki przekładni.

Jak Wybrać Odpowiednią Skrzynię Biegów?

Wybór między ciągnikami z manualną a automatyczną skrzynią biegów może być tak samo istotny, jak wybór odpowiedniej marki czy modelu. Oba rozwiązania mają swoje zalety i wady, dlatego warto poznać je bliżej, aby dokonać świadomego wyboru. Podstawowe rzeczy do rozważenia przed zakupem ciągnika obejmują między innymi: poziom doświadczenia operatora, typ działalności rolniczej, powierzchnię pola, ilość godzin pracy w ciągu dnia oraz preferencje osobiste.

• Zalety ciągników z manualną skrzynią biegów:
  • Pozwala na większą kontrolę nad prędkością i momentem obrotowym.
  • Możliwość zmiany biegu w zależności od warunków terenowych.
  • Mniej awaryjna i tańsza w naprawie.
  • Bardziej energooszczędne niż automatyczne, co przekłada się na mniejsze zużycie paliwa i niższe koszty eksploatacji.
• Zalety ciągników z automatyczną skrzynią biegów:
  • Komfort jazdy dzięki brakowi konieczności ręcznej zmiany biegów.
  • Mniejsze zmęczenie podczas długich godzin pracy.
  • Łatwiejsza obsługa dla mniej doświadczonych operatorów.
  • Zapewnia płynniejsze przyspieszanie i hamowanie.
  • Idealna dla osób, które nie lubią zmiany biegów i chcą mieć bardziej zautomatyzowaną obsługę pojazdu.

Kluczowe różnice w prowadzeniu ciągnika z manualną i automatyczną skrzynią biegów mają istotny wpływ na komfort i efektywność pracy operatora. Operator maszyny manualnej musi ręcznie wybierać odpowiedni bieg, co jest bardziej wymagające, ale pozwala na większą kontrolę. Automatyczna skrzynia biegów umożliwia płynne przełączanie biegów bez konieczności korzystania z pedału sprzęgła, co może być bardziej komfortowe, zwłaszcza podczas długotrwałych prac polowych.
