Współczesne rolnictwo wymaga coraz większej wszechstronności od maszyn, a ciągniki rolnicze często potrzebują rozbudowanej hydrauliki do efektywnej pracy z różnorodnym osprzętem. Dodatkowa hydraulika zewnętrzna, sterująca siłownikami i silnikami hydraulicznymi, pozwala na precyzyjną kontrolę nad maszynami takimi jak ładowacze czołowe, siewniki czy owijarki. Celem niniejszego artykułu jest przedstawienie kompleksowego przewodnika po podłączaniu i modernizacji zewnętrznych układów hydraulicznych w popularnych modelach ciągników.
Podstawy Układu Hydraulicznego w Ciągniku
Kluczowe Komponenty Układu
Typowy układ hydrauliki w ciągniku składa się z kilku elementów, które muszą ze sobą współpracować. Są to: pompa, zbiornik oleju (czasem wspólny ze skrzynią biegów), filtry, przewody (ssawne, ciśnieniowe i powrotne), zawory bezpieczeństwa oraz odbiorniki (siłowniki, silniki hydrauliczne). Pompa wytwarza przepływ, wyrażany w litrach na minutę (l/min), niezbędny do zasilania wszystkich elementów wykonawczych.
Rozdzielacz Hydrauliczny - Serce Układu

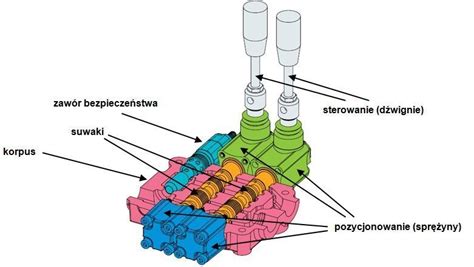

Rozdzielacz hydrauliczny jest centralnym „centrum dowodzenia” układu, decydując o kierunku przepływu cieczy i pozwalając precyzyjnie sterować siłownikami oraz silnikami hydraulicznymi. Jego konstrukcja opiera się na zaworach, portach i kanałach kierujących olej, co pozwala regulować kierunek, ciśnienie i przepływ zgodnie z wymaganiami osprzętu. Rozdzielacz steruje przepływem oleju między pompą a odbiornikami, umożliwiając pełną kontrolę nad pracą siłowników i silników hydraulicznych.
Typy Rozdzielaczy Hydraulicznych
- W rolnictwie najczęściej używa się rozdzielaczy sekcyjnych (modułowych), gdzie każda sekcja steruje osobnym obiegiem, a układ można rozbudowywać o kolejne funkcje.
- Proste rozdzielacze 1-sekcyjne o przepływie do 40 l/min pozwalają obsłużyć pojedynczy siłownik. Dźwignia na sprężynie automatycznie wraca do pozycji neutralnej.
- Rozdzielacze dwusekcyjne są najczęstszym wyborem do ciągników takich jak Ursus C-330/C-360 - oferują dwie niezależne sekcje (zwykle 40 l/min) sterowane dźwigniami lub linkami.
- Dla pracy z wieloma narzędziami używa się rozdzielaczy 3-5 sekcyjnych. Maksymalny przepływ do 40 l/min na sekcję zapewnia sprawną pracę osprzętu, a ciśnienie robocze do 300 bar gwarantuje rezerwę mocy.
- Sekcja pływająca umożliwia swobodny przepływ oleju w obu kierunkach, co oznacza, że siłownik porusza się bez nacisku (np. pozwala na łagodny opad wysięgnika).
Oznaczenia Portów i Ich Znaczenie
Znajomość oznaczeń portów jest niezbędna dla bezpiecznego i poprawnego montażu. Na schematach technicznych zastosowano ustandaryzowane symbole graficzne ułatwiające zrozumienie pracy rozdzielacza; kwadraty reprezentują pozycje suwaka, a strzałki - kierunek przepływu.
- P (Pressure) to zasilanie ciśnieniowe, doprowadzające olej z pompy.
- T (Tank) to powrót do zbiornika oleju.
- A i B to porty robocze, kierujące olej do siłownika w zależności od położenia suwaka.
- C/D to dodatkowe przyłącza, np. do sterowania innymi funkcjami.
- Zasilanie stałe vs przelotowe (PB/N): jeśli rozdzielacz ma być jedynym zaworem w układzie, zwykle wystarczy P i T. Jeśli ma pracować „przed” innym zaworem, np. fabrycznym rozdzielaczem ciągnika, potrzebuje zasilania przelotowego (PB lub N).
W skrócie: w większości prostych układów zasilanie z pompy idzie na P, powrót do zbiornika na T, a odbiornik (siłownik) podpinasz do A i B.
Zawór Przelewowy
Rozdzielacze często mają własny zawór przelewowy, którego ustawienie musi odpowiadać specyfikacji ciągnika i osprzętu. Zawór przelewowy fabrycznie jest często ustawiony na około 180 bar, natomiast maksymalne ciśnienie robocze rozdzielacza może wynosić do 300 bar.
Wpływ Rozdzielacza na Pracę Układu
Jeśli ciągnik ma układ otwarty (open center), a rozdzielacz nie jest do niego przystosowany lub jest źle wpięty w szereg, pompa może stale pracować na przelewie. Objawami tego są wycie pompy, wzrost temperatury oleju i spadek wydajności układu.
Przygotowanie do Montażu Dodatkowej Hydrauliki
Diagnostyka i Kontrola
Przed montażem nowego rozdzielacza w ciągniku (np. Ursusie C-330 lub C-360) przeprowadź diagnostykę pompy, poziomu i czystości oleju oraz ciśnień/pochodnych strat w układzie. Czysty, właściwy olej i sprawne filtry to podstawa żywotności rozdzielacza i całego układu. Stosuj oleje HL 32 lub HL 46 zgodne z ISO 6743-4, przechowuj je w czystości i regularnie filtruj.
Bezpieczeństwo Pracy
Warto pamiętać, że hydraulika pracuje pod bardzo wysokim ciśnieniem - nawet drobny przeciek może wtrysnąć olej pod skórę, powodując poważne urazy. Dlatego niezwykle ważne jest zachowanie ostrożności i stosowanie odpowiednich środków ochrony osobistej. Znajomość oznaczeń portów jest niezbędna dla bezpiecznego i poprawnego montażu.
Ogólne Zasady Podłączania Rozdzielacza Zewnętrznego
Proces Montażu
- Oczyść powierzchnie montażowe.
- Połącz port P bezpośrednio z wyjściem pompy (lub z punktu zasilania, np. fabrycznego rozdzielacza).
- Podłącz port T ze zbiornikiem oleju, najlepiej w jego dolnej części, co ułatwia odpowietrzanie.
- Podłącz porty A i B do siłowników lub silników hydraulicznych. W przypadku siłowników jednostronnych do sterowania wystarczy jeden wąż podłączony do portu roboczego.
- Przewody prowadź wzdłuż wysięgnika i zabezpiecz przed przetarciem.
- Wykonany przewód olejowy należy zaraz po wykonaniu zamontować w zaplanowanym miejscu. W ten sposób zamkniesz wszystkie obiegi oleju, jakie zostały zaplanowane.
- Przewody z końcówkami stożkowymi dociskaj lżej od tych z końcówkami oczkowymi.
Uwagi Dotyczące Połączeń Szeregowych
Niektórzy użytkownicy rozważają połączenie układu w szereg: pompa → dodatkowy rozdzielacz → główny rozdzielacz ciągnika. Istnieje jednak ryzyko awarii dodatkowego rozdzielacza, np. pęknięcia obudowy, jeśli w głównym rozdzielaczu ciśnienie wzrośnie maksymalnie. Ściany w rozdzielaczu na kanałach powrotnych są cieńsze niż na kanałach ciśnieniowych, co zwiększa ryzyko. Ważne jest, aby rozdzielacz wpięty w szereg posiadał własny zawór bezpieczeństwa, aby uniknąć uszkodzeń.
Rodzaje Przewodów i Złączek

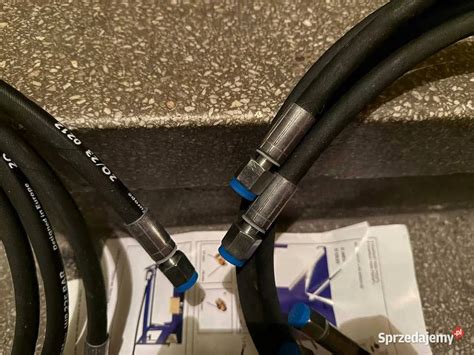

Na połączenia pracujące pod ciśnieniem dajmy przewody dwuoplotowe, a na połączenia powrotne - jednooplotowe. Przewody po cięciu powinny być dobrze przedmuchane przed założeniem końcówek. Na rynku znajdziemy różne rodzaje końcówek złącznych, takie jak przyłącza oczkowe, stożkowe proste z nakrętką i stożkowe kolankowe z nakrętką. Końcówki proste nie wymagają konkretnego ustawienia względem przewodu gumowego, natomiast oczkowe i kolankowe muszą być ustawione tak, aby podczas montażu dały się przyłożyć do miejsca przykręcenia. Pamiętaj także, że przewód elastyczny można łagodnie wyginać, ale nie można go skręcać.
Planowanie przebiegu przewodów powinno uwzględniać wzajemną bezkolizyjność oraz sąsiedztwo błotnika, siedzenia kierowcy i ewentualność ulokowania nóg pasażera. W przypadku dużego dystansu do zakładu usługowego można z drutu plastycznego wykonać tzw. „nośniki pamięci kształtu i długości” planowanych połączeń hydraulicznych, używając starych kawałków przewodów elektrycznych.
Specyficzne Przypadki Modernizacji Układu Hydraulicznego
Podłączenie w Ursusie C-330 / C-360
W Ursusie C-330 podstawowa hydraulika pracuje przez fabryczny rozdzielacz pod siedzeniem, zwykle o przepływie 24-32 l/min. Zasilanie rozdzielacza zewnętrznego można pobrać z tego miejsca, stosując przewody oczkowe i śruby przelotowe. W C-330 często montuje się rozdzielacz na prawym błotniku, co ułatwia ergonomiczne sterowanie (np. jedna sekcja do wysięgnika, druga do łyżki). Adapter rozdzielacza pod siedzenie C-330 (kolektor w miejscu fabrycznego rozdzielacza) pozwala łatwo zasilić zewnętrzny rozdzielacz bez ingerencji w podstawową hydraulikę.
Dla Ursusa C-330 fabryczna pompa ma wydajność około 24 l/min, dostępne są wersje wzmocnione 32 l/min. Wyższa wydajność (32 l/min) przyspiesza podnoszenie i poprawia dynamikę pracy osprzętu, np. ładowacza czołowego.
Modernizacja w Ciągnikach MF235, MF255, U2812, U3512
W ciągnikach MF235, MF255, U2812 lub U3512, konieczność każdorazowego przełączania dźwigienki zaworu hydraulicznego pod siedzeniem, za każdym razem, gdy chcemy używać TUZ i hydrauliki zewnętrznej, jest często postrzegana jako wada konstrukcyjna. Okazuje się, że można przebudować system hydrauliki zewnętrznej tych ciągników bez ingerencji w wewnętrzny układ podnośnika.
Metoda z Dodatkowym Rozdzielaczem Dwusekcyjnym (Łukasz Stoń)

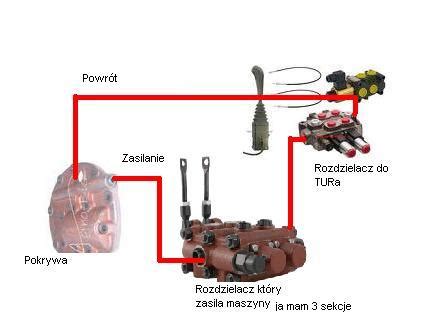

Łukasz Stoń z Niwy Babickiej w powiecie ryckim przeprowadził prostą modernizację ciągnika Ursus 3512, montując dodatkowy rozdzielacz dwusekcyjny w wygodnym miejscu do obsługi prawą ręką. To rozdzielacz z jedną dźwignią, której ruchy przód-tył obsługują ramiona TUZ, a lewo-prawo przepływ oleju w gnieździe hydrauliki zewnętrznej. Dzięki tej przeróbce wygodnie obsługiwał maszt od wózka widłowego do zwożenia bel słomy, a obecnie modernizacja przydaje się do swobodnego podnoszenia/opuszczania siewnika na uwrociach i zmieniania położenia znaczników przejazdów.
Metoda z Rozdzielaczem Dwusekcyjnym w Miejscu Fabrycznego (Grzegorz Kamiński)
Grzegorz Kamiński z miejscowości Dudki w powiecie garwolińskim dokonał zmian w swoim ciągniku MF 255. Nowy rozdzielacz dwusekcyjny zamontował na miejscu starego, a liczbę przyłączy zewnętrznych pozostawił bez zmian. Taka przebudowa hydrauliki ciągnika była mu potrzebna do pracy z owijarką bel. Dodatkowo, dla ułatwienia sobie pracy, zamontował na dźwigniach cięgła wystawione za lewy błotnik, aby móc sterować hydrauliką, stojąc przy traktorze. W tym celu dorobił nowe, dłuższe dźwignie na rozdzielaczu i nowe gałki ze stali oraz wywiercił w nich otwory na zaczepienie cięgieł. Nawet dodanie gazu jest możliwe, bo sterowanie nim odbywa się za pomocą cienkiej linki zaczepionej do dźwigni pompy paliwowej.
Jak zamontować rozdzielacz do ogrzewania podłogowego - remont4you
Podłączenie bez Ingerencji w Wewnętrzny Układ Podnośnika (przez korek)
Na korpusie podnośnika znajduje się korek zamykający wejście od zewnątrz do cylindra podnośnika, często w pobliżu przedniego, lewego narożnika korpusu. Wykręcając go, można wprowadzić olej pod ciśnieniem do cylindra podnośnika z dodatkowego rozdzielacza zewnętrznego. System w tych ciągnikach działa w taki sposób, że gdy przełączymy zaworem centralnym przepływ oleju na hydraulikę zewnętrzną, a dźwignię podnośnika na stały wydatek, to cylinder podnośnika od strony pompy jest zamknięty przez ten zawór. Wtedy tłocząc i upuszczając olej przez kanał, który zamykał ten korek, można podnosić i opuszczać podnośnik w tym układzie, w którym fabryczny system sterowania jest nieczynny. Działa on wtedy podobnie jak w ciągniku C-330, czyli trzeba trzymać dźwignię rozdzielacza, dopóki ma trwać podnoszenie i opuszczanie podnośnika.
Jeśli planujemy przebudowę hydrauliki zewnętrznej wspomnianych ciągników, nie obejdzie się bez zakładu usługowego, który wykona zaciskanie przewodów elastycznych i dobierze odpowiednie króćce i złącza. Po ustaleniu zakresu przebudowy hydrauliki należy zacząć od zakupu nowego rozdzielacza i króćca, który wkręcimy w miejsce korka. Korek ma taki sam rodzaj gwintu calowego jak króciec wyprowadzający olej z zaworu centralnego i ten sprowadzający olej powrotny. Króćce te mają na jednym końcu gwint calowy stożkowy, a na drugim metryczny M22x1,5. Jeśli nie uda się kupić odpowiedniego króćca, można do wykręconego korka szczelnie przyspawać specjalną końcówkę z gwintem M22x1,5 i przewiercić centralnie otwór.
Przygotowanie i Montaż (Seria MF)
W pierwszym etapie prac należy wymontować siedzenie, potem dokładnie wyczyścić miejsca związane z hydrauliką i wymontować stary rozdzielacz wraz z przewodami. Pamiętaj, aby przed odkręcaniem przewodów i korka opuścić do końca podnośnik, a dźwignię zaworu centralnego ustawić pionowo, bo inaczej olej wypłynie z otworów. Następnie montujemy zakupiony rozdzielacz w zaplanowanym miejscu. Jeśli będzie to wersja wielofunkcyjna do obsługi ładowacza czołowego, to wykonujemy wspornik na prawym błotniku, co wiąże się z większą ilością pracy. Jeśli zaś rozdzielacz będzie ulokowany w miejscu starego, wystarczy wytrasować i wywiercić pod niego nowe otwory. Dla wygody montażu nowych przewodów warto przedłużyć wspornik pod rozdzielacz, aby znalazł się wyżej. Wtedy będzie więcej miejsca na przyłączane przewody.
Pamiętaj także, że ze względu na to, że cylinder podnośnika jest jednostronnego działania, to drugie wyjście prawej sekcji podłączamy do przewodu przelewowego, aby nie obciążać pompy i instalacji ciśnieniem podczas opuszczania podnośnika.
Podłączenie w Ursusie C-385
Aby prawidłowo podłączyć dodatkowy rozdzielacz hydrauliczny w Ursusie C-385, zasilanie należy podłączyć z pompy, wykorzystując przewód pozostały po odkręceniu od pompy. Powrót z rozdzielacza powinien być podłączony pod korek w obudowie skrzyni biegów. Ważne jest, aby używać tulei ciśnieniowej, aby uniknąć pęknięcia rozdzielacza, której brak grozi awarią.
Przy podłączeniu nowego typu podnośnika, zasilanie powinno być podłączone z przodu „plecaka”. Wykręcasz zaślepkę, która jest długa i wkręcona głęboko w rozdzielacz - z wierzchu widać tylko łeb na klucz w celu jej odkręcenia. Kupujesz złączkę, wkręcasz w plecak, pamiętając o podkładce miedzianej na złączkę (może spaść przy zakładaniu do wewnątrz, bo złączkę wsuwa się głęboko) oraz oringu na wierzch złączki. Powrót z dodatkowego rozdzielacza podpinasz z tyłu „plecaka”, gdzie jest zaślepione wolne miejsce w trójniku na wolnym spływie.
Typy Złączek do C-385
Istnieją dwa rodzaje złączek: jedna z gwintem zewnętrznym (stożek na wąż), druga z gwintem wewnętrznym (wymaga śruby oczkowej i oczka). Przy starej kabinie lepiej wybrać złączkę w wersji z oczkiem, bo wąż idzie wtedy w bok, a w drugiej wersji wąż idzie od czoła i może nie zmieścić się przy konstrukcji podłogi. Wersja bez oczka jest do kabin typu smukłego (932-1034), które mają wyżej podłogę, co pozwala na swobodne wejście węża.
Modyfikacja Oryginalnego Rozdzielacza (do siłownika jednostronnego)
Jeśli w pługu będzie siłownik jednostronnego działania (gdzie opuszczanie odbywa się pod własnym ciężarem), można zrobić wyjście na oryginalnym rozdzielaczu (np. 25/28) bez większych przeróbek. Będziesz musiał dorobić u tokarza redukcję i zmienić ogranicznik z 2 położeń (taki jak masz teraz) na 3 położenia (jak w C-330). Wywalasz korek ze środka rozdzielacza i wstawiasz tam redukcję, rurkę i szybkozłącze. W położeniu środkowym będzie pchało olej do siłownika. Należy pamiętać, że po puszczeniu dźwigni rozdzielacza pług natychmiast zacznie opadać, co może utrudniać pracę. Siłownika dwustronnego działania nie zastosujesz ani do rozdzielacza od 28, ani od 30; w takim wypadku będzie konieczność zastosowania rozdzielacza na błotniku.
Specyficzne Podłączenia Odbiorników
Siłowniki Jednostronne
W siłownikach jednostronnych zasilanie podnosi tłok, a opuszczanie odbywa się grawitacyjnie lub sprężynowo. Do sterowania wystarczy jeden wąż podłączony do portu roboczego (A lub B).
Siłowniki Dwustronne (Ładowacze Czołowe)
Siłowniki ładowaczy czołowych wymagają dwóch przewodów: zasilającego i powrotnego. Porty A i B kierują olej do siłownika w zależności od położenia suwaka. W układach z ładowaczem czołowym (TUR) trzy sekcje zwykle obsługują: podnoszenie, przechylanie oraz trzecią funkcję (np. chwytak, krokodyl). Ładowacz czołowy lubi przepływ, ale jednocześnie jest wrażliwy na dławienie powrotu, które może powodować grzanie oleju. Jeśli w zestawie jest wolny spływ (np. szybkozłącze do wolnego spływu), należy go wykorzystać.
Silniki Hydrauliczne
Silnik hydrauliczny (np. napęd szczotki, rozdrabniacza, przenośnika) wymaga szczególnej uwagi, ponieważ pracuje w sposób ciągły i jest wrażliwy na ograniczenia na powrocie. Dla wielu zastosowań potrzebujesz pełnego, swobodnego powrotu (tzw. wolny spływ). Nie prowadź powrotu przez zbyt wąskie szybkozłącza i przewody, jeśli producent wymaga wolnego spływu. Zabezpieczenie przed kawitacją jest ważne: szybkie odcięcie przepływu lub praca pod obciążeniem może powodować podciśnienie po stronie ssącej silnika. Często potrzebujesz wolnego spływu oraz ewentualnie króćca drenażowego (zależnie od konstrukcji silnika).
Elektrozawory
Elektrozawór w układzie z rozdzielaczem najczęściej służy do przełączania trzeciej funkcji (np. chwytaka) albo do zdalnego sterowania kierunkiem przepływu. Hydraulicznie wpina się go zgodnie ze schematem producenta (najczęściej w tor A/B danej funkcji), a elektrycznie zasila z instalacji 12 V przez bezpiecznik i z solidną masą.
Diagnostyka i Rozwiązywanie Problemów Po Montażu
Typowe Objawy Problemów
- Wycieki oleju: Objawami są plamy oleju pod maszyną i charakterystyczny zapach. Najczęstsze przyczyny to zużyte o-ringi, pęknięte przewody lub uszkodzenia korpusu rozdzielacza.
- Spadek ciśnienia lub ograniczony przepływ: Przyczyną bywają zabrudzenia w oleju/filtrach, zużyta pompa, złe ustawienie zaworu przelewowego lub nieszczelności.
- Powietrze w układzie: Powoduje nierówną pracę i hałas.
Procedury Diagnostyczne
Diagnostyka zaczyna się od pomiarów: ciśnienia (manometrem) i w miarę możliwości przepływu (przepływomierzem). Odpowietrzanie wykonuj przy pracującej pompie, powoli przełączając wszystkie pozycje suwaków, aby wyprzeć pęcherzyki do powrotu T. Po zakończeniu montażu zrób próbę ciśnieniową, uruchamiając silnik i przełączając przepływ oleju na hydraulikę zewnętrzną. Po pracy na wolnych obrotach dotknij (ostrożnie) przewodów powrotnych i korpusu rozdzielacza, aby sprawdzić szczelność i temperaturę.
Najczęstsze Błędy
Najczęstszym błędem jest powrót z portu T podłączony w miejsce, które nie jest rzeczywistym powrotem do zbiornika (np. w obwód o wysokim przeciwciśnieniu). Jeśli układ po montażu grzeje olej albo pompa wyje, należy przerwać pracę i wrócić do schematu połączeń. Najczęściej prawidłowe podłączenie to: zasilanie z pompy na P, powrót do zbiornika na T, a odbiornik na A i B.
Koszty Modernizacji Hydrauliki Zewnętrznej
Koszty modernizacji hydrauliki zewnętrznej mogą się różnić w zależności od wybranego rozwiązania i modelu ciągnika:
- Zakup najtańszego rozdzielacza dwusekcyjnego i samodzielne zamontowanie go w miejscu fabrycznego jednosekcyjnego wraz z usługą wykonania nowych przewodów może zamknąć się kwotą około 600 zł (dla serii MF) lub w ogólnym zakresie 900-1200 zł.
- Jeśli wybierzesz rozdzielacz trzy- lub czterosekcyjny i zamontujesz go na prawym błotniku, to koszty mogą wynieść ponad 2000 zł. Wpłynie na to głównie cena samego rozdzielacza oraz większa długość przewodów hydraulicznych.
Modułowe rozdzielacze (np. 40 l i 80 l) można wyposażyć w sterowanie linkami, co umożliwia montaż korpusu rozdzielacza poza strefą pracy operatora i wygodne sterowanie z kabiny. Komponenty powinny spełniać europejskie normy techniczne i posiadać odpowiednią dokumentację techniczną (PL/EN).
