Mechanizm Żółw/Zając w Ciągnikach i Maszynach Rolniczych: Funkcje, Problemy i Diagnostyka

System "Żółw/Zając" (często określany jako wzmacniacz momentu, półbieg lub zakres terenowy/szosowy) to kluczowy element wielu skrzyń biegów w ciągnikach rolniczych i maszynach specjalistycznych. Umożliwia on operatorowi dostosowanie prędkości i siły uciągu maszyny do zmieniających się warunków pracy, zapewniając większą elastyczność i efektywność. Tryb "Żółw" zazwyczaj oferuje niższe prędkości i większy moment obrotowy, idealny do ciężkich prac polowych, natomiast tryb "Zając" przeznaczony jest do szybszej jazdy transportowej.

Czym Jest System Żółw/Zając?

W zależności od producenta i modelu maszyny, system "Żółw/Zając" może przyjmować różne formy i nazwy, takie jak wzmacniacz momentu (np. w Zetorach czy Ursusach C-385), półbieg (często zmieniany przyciskiem na dźwigni) lub po prostu wybór zakresu polowego (L) i szosowego (H). Niezależnie od nazewnictwa, jego podstawową funkcją jest podział każdego głównego biegu na dwa podzakresy prędkości, co znacząco zwiększa liczbę dostępnych przełożeń.

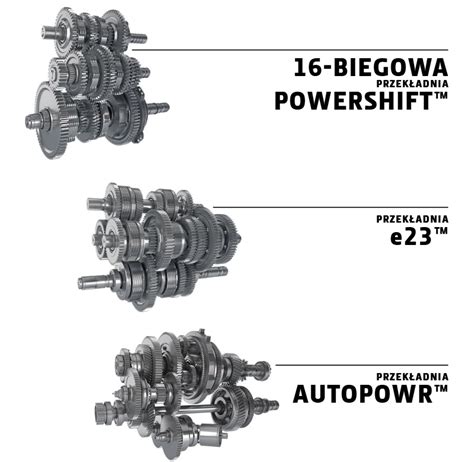

W niektórych maszynach, jak na przykład Weidemann 2006, dźwignie biegów mogą być podzielone na trzy: jedną do jazdy przód/tył, drugą do wyboru biegów 1-4 i 5-8 z przyciskami "żółw/zając", oraz trzecią do wyboru zakresu wolnego/szybkiego (terenowego/szosowego). Skrzynie 16/16 w Massey Fergusonach mogą mieć lub nie mieć przycisku półbiegu, podczas gdy skrzynie 32/32 zazwyczaj oferują większą liczbę przełożeń dzięki dodatkowym półbiegom lub wzmacniaczom momentu, np. w systemie Dynashift, gdzie przekładka "żółw/zając" uzupełnia 4 półbiegi.

Typowe Problemy z Działaniem Żółwia/Zająca

Użytkownicy maszyn rolniczych często zgłaszają różnorodne problemy związane z działaniem systemu "Żółw/Zając", od trudności w zmianie biegów, przez całkowity brak przełączania, aż po awarie hydrauliczne i elektryczne.

Problemy ze Zmianą Biegów i Zgrzyty

• W Ursusie 1014 Turbo z szybką skrzynią biegów, biegi na postoju mogą "wchodzić" bez oporu po odczekaniu 2 sekund od wciśnięcia sprzęgła. Jednak podczas jazdy, zmiana z 1. na 2. bieg, z 2. na 3., a następnie z 3. na 4. bieg, wymaga rozpędzenia ciągnika do około 1500 obr/min i szybkiej zmiany biegów, w przeciwnym razie pojawia się bardzo duży zgrzyt skrzyni biegów. Próby zmiany biegu przy mniejszej lub większej prędkości obrotowej silnika również powodują silne zgrzyty. Bardzo duży zgrzyt występuje także przy powolnej zmianie biegów, a redukcja biegu z wyższego na niższy często jest niemożliwa i kończy się zgrzytem.
• W przypadku Case 4220, zmiana półbiegu zmienianego przyciskiem może powodować szarpnięcia. Zmiana ta, która w sprawnie działającej maszynie powinna trwać ułamek sekundy i być nieodczuwalna, może zajmować kilka, a nawet kilkanaście sekund, zwłaszcza gdy olej jest zimny. Na ciepłym oleju zmiana jest natychmiastowa i nieodczuwalna.
• Niekiedy, po przypadkowym przełączeniu na "żółwia" podczas jazdy z dużą prędkością, może coś zgrzytnąć w skrzyni, a następnie tryb "zająca" przestaje działać.

Brak Przełączania lub Niewłaściwe Działanie

• W ciągnikach MF 3060 i Zetor 8011 po remoncie skrzyni biegów lub po prostu w wyniku usterki, biegi AB mogą działać, ale system "Żółw/Zając" nie chce przełączać. Czasami jeden z zakresów (np. "żółw") działa, a drugi ("zając") nie.
• W ładowarce Merlo 33.7 KT z 2003 r. występują problemy z przełączaniem biegów "Żółw/Zając", a niekiedy nie załącza się jazda. Na sterowniku Danfoss czerwona lampka wskazuje na usterkę i miga określonym wzorem (Ciągły krótki, Ciągły krótki).
• W MF 3090 po wciśnięciu sprzęgła może zaświecać się kontrolka oleju skrzyni, która po chwili gaśnie razem z kontrolkami "żółw/zając", po czym skrzynia samoistnie przerzuca na żółwia.
• Przełączanie "żółw/zając" może być możliwe dopiero po zgaszeniu ciągnika, a na uruchomionym silniku jest to niemożliwe.
• W Hako Citymaster 2000 (2014) po około 20 minutach pracy może wyskakiwać błąd CU Hydrostat 28, a kontrolki "żółw" i "zając" migają naprzemiennie, maszyna wychodzi z trybu "żółw" i nie działają szczotki, pozostaje tylko jazda.

Problemy Związane z Ciśnieniem Oleju i Układem Hydraulicznym

• W Case Farmall 85C może pojawić się ostrzeżenie o zbyt niskim ciśnieniu w przekładni i układzie kierowniczym, mimo prawidłowego poziomu oleju i działającej hydrauliki, wspomagania oraz płynności rewersu i półbiegu.
• W ciągnikach z wzmacniaczem momentu (np. Ursus C-385, Zetor) problemem może być uciekające ciśnienie wzmacniaczem, co objawia się zwalnianiem wałka pod obciążeniem po przełączeniu.
• Po remoncie skrzyni biegów, np. w MF/Ursus, może brakować siły oleju do dosunięcia tłoka odpowiedzialnego za zmianę zakresu "żółw/zając". Referencyjne ciśnienie na magistrali to 17 bar.
• Wyciek całego oleju z hydrauliki, np. po niezamierzonym odkręceniu przewodu, może skutkować brakiem jazdy w niektórych zakresach (B i C), wyświetlaniem "N" i książki serwisowej, oraz błędami F2, F31, F38, co może świadczyć o problemach z synchronizatorami lub zapowietrzeniem układu.

Diagnostyka i Rozwiązywanie Problemów

Rozwiązywanie problemów z systemem "Żółw/Zając" wymaga systematycznej diagnostyki, obejmującej zarówno aspekty mechaniczne, hydrauliczne, jak i elektryczne.

Wstępne Kroki i Kontrole

• Sprawdzenie ustawienia dźwigni/przełącznika: W Merlo problemem może być źle wydrukowana naklejka, co prowadzi do błędnego ustawienia wajchy "żółw/zając" na prawym boczku skrzyni.
• Kontrola elektryczna: Należy sprawdzić bezpieczniki, wiązki przewodów przy sterowniku/komputerze, napięcia na czujnikach i elektrozaworach. Problemy z przełączaniem, gdy kontrolka niby przeskakuje, ale zakresy nie działają, często wskazują na elektrozawór lub problem z wiązką przy dźwigni.
• Kalibracja: W niektórych systemach (np. z EC1 lub po poważniejszych naprawach) konieczne jest przeprowadzenie kalibracji, aby system działał prawidłowo.
• Czujniki: Za elektryczne włączanie zakresu odpowiadają trzy czujniki na dźwigniach wybieraków (np. w Zetorach). Ich wadliwe działanie może uniemożliwiać prawidłowe przełączanie.

Diagnostyka Układu Hydraulicznego

Wiele problemów z "Żółwiem/Zającem" ma swoje źródło w układzie hydraulicznym, który steruje tym mechanizmem.

• Poziom i jakość oleju: Należy regularnie kontrolować poziom i jakość oleju hydraulicznego, a także wymieniać filtry (np. filtr siatkowy w skrzyni). Zanieczyszczony lub zużyty olej może prowadzić do spadków ciśnienia i nieprawidłowego działania.
• Pomiar ciśnienia oleju: Kluczowym krokiem jest zmierzenie ciśnienia w układzie. Przykładowo, na deklu od pompy (na rurce idącej do rozłączania przedniego napędu) w niektórych przypadkach odnotowano zaledwie 5 bar na wolnych obrotach i 9 bar przy 1500 obr/min, co jest wartością zbyt niską. Ciśnienie na siłowniku skrętu w spoczynku może wynosić 3-4 bary, a podczas skręcania kierownicą wzrastać do 100 bar. Zdemontowanie, wyczyszczenie i umycie bloku rozdzielczego (tzw. "trójdziału") może poprawić ciśnienie (np. do 15 bar na siłowniku skrętu). Należy dążyć do osiągnięcia odpowiedniego ciśnienia na magistrali (np. wspomnianych 17 bar).
• Elektrozawory: Konieczne jest sprawdzenie działania elektrozaworów (czy dochodzi do nich napięcie, czy nie są zanieczyszczone). W niektórych przypadkach wystarczy wyczyszczenie elektrozaworu myjką ultradźwiękową.

Regulacje i Naprawy Mechaniczne

• Regulacja sprzęgła: W Ursusie 1014 istotna jest regulacja sprzęgła za pomocą dwóch śrub pod kabiną. Jedna, tzw. "rzymska", odpowiada za regulację docisku względem tarczy sprzęgłowej, natomiast druga reguluje "hamulec" skrzyni biegów. Zgodnie z instrukcją, hamulec skrzyni biegów powinien załączać się w odległości około 2,5 cm "popuszczenia" pedału sprzęgła od podłogi. Odczuwalne powinno być dodatkowe opór pod nogą, gdy ten hamulec się załącza. Wkręcając śrubę regulacyjną hamulca skrzyni biegów, wzmocnimy jego działanie.
• Uszkodzenia mechaniczne: Czasami problemem jest urwana linka od dźwigienki, gdzie znajduje się przełącznik "żółw/zając". W wzmacniaczu momentu (np. w Ursusie) bez dokręcenia hamulca może nie działać ani "żółw", ani "zając"; po dokręceniu działa tylko "żółw". Tłok odpowiedzialny za zmianę "żółw/zając" znajduje się w obudowie tylnego mostu.
• Poprawność montażu skrzyni: Po remoncie skrzyni biegów należy zweryfikować, czy została poprawnie złożona, w tym czy uszczelniacze są nowe i czy SpeedShift został prawidłowo zmontowany.
• Ręczne przełączanie: W sytuacjach awaryjnych niektórzy użytkownicy rozważają ręczne przełączanie trybów poprzez dekiel lub okno rewizyjne, jednak wiąże się to z ryzykiem uszkodzenia skrzyni.
