Zagęszczarki płytowe: kompleksowy przewodnik po wyborze i użytkowaniu

Zagęszczarka płytowa to specjalistyczny sprzęt budowlany przeznaczony do zagęszczania gruntu, żwiru, piasku i asfaltu w celu uzyskania bardziej stabilnej i równej podbudowy. Dzięki wykorzystaniu wibracji o wysokiej częstotliwości, przenoszonych przez ciężką stalową płytę, maszyna eliminuje puste przestrzenie, zwiększa zagęszczenie i wzmacnia podłoże przed układaniem nawierzchni, betonowaniem lub kształtowaniem krajobrazu. W inżynierii lądowej i wodnej zagęszczarki płytowe są niezbędne do przygotowania podbudowy dróg, fundamentów i wykopów pod media. Projektanci krajobrazu wykorzystują je do budowy ścieżek, tarasów i podjazdów, a wykonawcy zapewniają trwałość nawierzchni utwardzonych. Projekty komunalne, takie jak łatanie asfaltu i drobne naprawy dróg, również wymagają niezawodnej pracy zagęszczarek wibracyjnych.

Czym jest zagęszczarka płytowa i jak działa?

Zagęszczarka płytowa do gruntu oraz zagęszczarka płytowa do ziemi to urządzenia, które działają na zasadzie wibracji generowanych przez silnik. Wibracje te są przekazywane na płytę podstawy, która naciska na podłoże, powodując jego zagęszczenie. Główne zastosowania tych maszyn obejmują prace związane z zagęszczaniem gruntu pod fundamenty, nawierzchnie czy inne konstrukcje budowlane. Wibracje mechaniczne mogą być przekazywane na podłoże z różną częstotliwością. Zagęszczarki płytowe wibrują, aby wyrównać cząstki, zmniejszając przestrzeń między nimi i tym samym zagęszczając glebę. Podczas kierowania, ciśnienie i wibracje zagęszczarki ściskają materiał, aby uzyskać równą powierzchnię.

Rodzaje zagęszczania

Zagęszczanie wibracyjne

Pod pojęciem zagęszczania wibracyjnego należy rozumieć ubijanie podłoża z wykorzystaniem siły dynamicznej i ciśnienia statycznego. W tym celu wykorzystuje się specjalne maszyny budowlane - zagęszczarki oraz walce. Zagęszczanie wibracyjne jest techniką wysoce wydajną, która pozwala obrobić dużą powierzchnię gruntu w dość krótkim czasie.

Zagęszczanie uderzeniowe

W przypadku zagęszczania uderzeniowego (wgłębnego) najczęściej wykorzystuje się maszyny oferujące dużą energię uderzenia, skoncentrowaną na małym obszarze. W tym przypadku mniejsze znaczenie ma częstotliwość uderzeń.

Zagęszczanie statyczne

Zagęszczanie statyczne polega na oddziaływaniu na powierzchnię gruntu wyłącznie samą masą urządzenia - bez jakichkolwiek wibracji. Ta forma zagęszczania stosowana jest na końcowych etapach inwestycji budowlanych i dotyczy głównie gruntów spoistych oraz asfaltu. Dzięki zagęszczaniu statycznemu zwiększa się gęstość masy gruntowej blisko jej powierzchni.

Komponenty zagęszczarki płytowej

Główne elementy składowe zagęszczarki płytowej obejmują:

• Silnik: Źródłem zasilania zagęszczarki płytowej jest silnik, który zapewnia siłę potrzebną do zagęszczania.
• Mechanizm wibracyjny: Metoda ta wykorzystuje mechanizm wibracji w celu uzyskania drgań powodujących zagęszczanie.
• Podstawa/płyta zagęszczarki: Płyta lub podłoże to część zagęszczarki mająca bezpośredni kontakt z zagęszczaną powierzchnią.
• Uchwyt: Operator może używać uchwytu do sterowania ruchem zagęszczarki w różnych kierunkach w trakcie procesu.
• Kontrola przepustnicy/prędkości: Prędkość zagęszczarki jest kontrolowana za pomocą przepustnicy lub regulatora prędkości, tak jak proces zagęszczania jest kontrolowany przez operatora.
• Regulacja głębokości zagęszczania: Dzięki możliwości regulacji głębokości zagęszczania można wybrać pożądany stopień zagęszczenia.
• Obudowa silnika/silnika: Wewnętrzne części jednostki napędowej, takie jak silnik elektryczny lub spalinowy, są umieszczone w obudowie i osłonięte.
• Rozrusznik ręczny (zasilany benzyną): W przypadku zagęszczarek płytowych z silnikiem benzynowym, są one zazwyczaj wyposażone w rozrusznik ręczny, który umożliwia uruchomienie silnika.
• Zbiornik na wodę (opcjonalnie): Niektóre zagęszczarki płytowe są wyposażone w wbudowany zbiornik na wodę, zaprojektowany do rozpylania wody na zagęszczanej powierzchni. To z kolei zwiększa skuteczność zagęszczania.
• Koła transportowe (opcjonalnie): Jeśli zagęszczarka płytowa posiada kółka, manewrowanie nią z jednego miejsca do drugiego będzie mniej skomplikowane.

Różnice między zagęszczarką jednokierunkową a dwukierunkową (rewersyjną)

Biorąc pod uwagę zasadę działania, wyróżnia się dwa główne typy zagęszczarek płytowych:

• Zagęszczarka jednokierunkowa (do przodu): Te walce poruszają się tylko w jednym kierunku, zwykle do przodu. Są prostszym i tańszym rozwiązaniem, odpowiednim do zagęszczania gruntów ziarnistych i nawierzchni asfaltowych na mniejszych lub prostych powierzchniach.
• Zagęszczarka dwukierunkowa (rewersyjna): Rewersyjne płyty zapewniają elastyczność ubijania do przodu lub do tyłu. Są idealne do zagęszczania spoistych gleb, ponieważ zapewniają ściślejsze zagęszczanie w ograniczonych obszarach, gdzie manewrowanie jest kluczowe. Są zwykle droższe, ale oferują lepsze rezultaty w przypadku trudniejszych zadań.

Wybór odpowiedniej zagęszczarki płytowej

Rozmiar zagęszczarki płytowej powinien być dopasowany zarówno do rodzaju gruntu, jak i wielkości zadania. Zagęszczarki płytowe zazwyczaj dzielą się na modele lekkie, średnie i ciężkie, przeznaczone do różnych zadań. Kluczową rolę w procesie ubijania i stabilizacji gruntu odgrywa bez wątpienia masa urządzeń do tego wykorzystywanych. Im cięższa zagęszczarka, tym większą efektywność zagęszczania można uzyskać.

Kluczowe czynniki do rozważenia

Wybierając zagęszczarkę płytową, należy wziąć pod uwagę:

• Rozmiar i waga płyty: Dopasuj rozmiar i wagę maszyny do rodzaju gruntu i wielkości zadania.
• Siła odśrodkowa: Wyższa wartość siły odśrodkowej oznacza głębsze zagęszczenie i silniejsze wiązanie gleby.
• Moc silnika i zużycie paliwa: Bierz pod uwagę moc silnika i zużycie paliwa w zależności od przewidywanego czasu pracy.
• Trwałość i gwarancja: Stawiaj na renomowanych producentów ze sprawdzoną kontrolą jakości i niezawodnym wsparciem posprzedażowym.
• Łatwość obsługi: Wybierz maszynę, która będzie łatwa w manewrowaniu i obsłudze.
• Rodzaj gruntu: Różne typy gruntów (ziarniste, spoiste, asfalt) wymagają różnych parametrów zagęszczania.
• Wielkość placu budowy: Na małych przestrzeniach lepsze będą mniejsze zagęszczarki, na dużych - szeroka płyta i mocny silnik.
• Częstotliwość wibracji: Różne powierzchnie wymagają różnej amplitudy drgań.
• Możliwość wymiany płyty: Jest to szczególnie ważne podczas prac brukarskich, gdzie potrzebna jest płyta z tworzywa sztucznego.
• Dostępność serwisu i części zamiennych: Długa żywotność urządzenia zależy od łatwego dostępu do części zamiennych i profesjonalnego serwisu.

Kategorie wagowe zagęszczarek i ich zastosowania

Zagęszczarki płytowe dzielą się na następujące kategorie wagowe:

• Lekkie zagęszczarki (do 70-100 kg):
  • Waży około 45-90 kg (100-200 funtów).
  • Nadają się do drobnych prac, takich jak kształtowanie krajobrazu, wąskie wykopy czy drobne naprawy.
  • Mają płyty o szerokości 30-45 cm (12-18 cali) i łatwo się je przemieszcza w ciasnych przestrzeniach.
  • Przykłady: zagęszczarki stopowe (ubijaki), lekkie zagęszczarki jednokierunkowe.
  • Sprawdzą się w ciasnych miejscach, takich jak wykopy pod kanalizację czy instalacje podziemne.
• Średnie zagęszczarki (90-200 kg):
  • Waży od 90 do 180 kg (200-400 funtów) i mają płyty o szerokości 45-60 cm (18-24 cali).
  • Są najbardziej wszechstronne, łącząc moc i mobilność.
  • Sprawdzają się na podjazdach, chodnikach, pod tarasami.
  • W tej kategorii znajdziemy zarówno modele jednokierunkowe, jak i rewersyjne.
  • Nadają się do przygotowywania podłoża pod różnego rodzaju zabudowę.
• Ciężkie zagęszczarki (powyżej 200 kg, nawet do 1200 kg):
  • Ważą 400 funtów lub więcej (do 1200 kg).
  • Przeznaczone są do dużych prac, takich jak drogi, fundamenty budynków i projekty komercyjne, gdzie wymagane jest głębsze zagęszczanie i szybsza praca.
  • W tym przedziale wagowym szczególnie polecane są zagęszczarki rewersyjne ze względu na łatwość manewrowania.
  • Są idealne do zagęszczania parkingów, ścieżek rowerowych, chodników, fundamentów, większych podjazdów czy terenów pod boiska.
  • Przy budowie dróg, autostrad czy lotnisk wykorzystuje się wyjątkowo ciężki sprzęt, w tym specjalne walce do zagęszczania gruntu.

Przykłady modeli zagęszczarek

• KALTMANN ZAGĘSZCZARKA K-ZG120 + MATA: Potężne narzędzie z silnikiem o mocy 6,5 KM, zapewniającym dużą siłę ubijania (28 kN) i głębokość ubijania do 30 cm, idealne do skutecznego zagęszczania różnych rodzajów gruntu. Dzięki 5500 uderzeniom na minutę i niskiemu zużyciu paliwa (1,9 l/h), jest to efektywne urządzenie zapewniające długi czas pracy.
• SCHEPPACH ZAGĘSZCZARKA HP3000S: Wyjątkowo wydajne narzędzie z silnikiem o mocy 9,0 PS i naciskiem zagęszczania 30500 N, idealne do skutecznego zagęszczania piasku, żwiru i miękkiej ziemi. Rewersyjna płyta zagęszczająca oraz solidna konstrukcja z zaokrąglonymi krawędziami zapewniają precyzję pracy i długą żywotność urządzenia.
• SCHEPPACH ZAGĘSZCZARKA HP2300S 540x420mm: Wydajne narzędzie z silnikiem o mocy 5,6 KM i siłą uderzenia 23 kN, idealne do skutecznego zagęszczania różnych typów gruntu. Wyposażona w opcje transportowe i lekką konstrukcję (82,5 kg), zapewnia mobilność i łatwość obsługi, a dołączona mata gumowa zwiększa wszechstronność urządzenia.
• AW ZAGĘSZCZARKA PŁYTOWA ZG-90P: Wydajne narzędzie do zagęszczania gruntu, wyposażone w mocny silnik 6,5 KM i siłę ubijania 13 kN, idealne do ogrodnictwa i małych projektów budowlanych. Wysoka liczba uderzeń (5500/min) oraz własny napęd z posuwem 20-25 m/min zapewniają szybkie i efektywne zagęszczanie, a dodatkowe wyposażenie, takie jak mata elastomerowa i kółka transportowe, zwiększa komfort użytkowania.
• BELLE PCX 500H: Dysponuje optymalną siła wibracji 16,5 kN przy częstotliwości 92 Hz oraz prędkością przesuwu wynoszącą 21 m/min. Statyczna siła zagęszarki wynosi 351 kg/m². Zagęszczarka Belle może pracować do 10 godzin bez przerwy. Poradzi sobie również z pracą na pochyłym terenie - do 20 stopni.
• SCHEPPACH Ubijarka VS1000: Żabka posiada całkowitą masę wynoszącą 88 kg, a siła jej zagęszczania wynosi 10 000 niutonów. Benzynowy, 4-suwowy silnik spalinowy zapewnia bezproblemową pracę i długi okres eksploatacji.
• M79517 120kg: Profesjonalna zagęszczarka brukarska z silnikiem 6,5 KM, przeznaczona do prac ziemnych. Idealna do zagęszczania sypkich materiałów, takich jak piasek czy żwir. Wyróżnia się wysoką siłą odśrodkową (18 kN) i głębokością zagęszczania (30 cm). Waga 120 kg, emisja hałasu 70 dBA. Urządzenie wyposażono w praktyczny system kół, umożliwiający łatwe przemieszczanie nawet przez jedną osobę. Dodatkowo składana rączka ułatwia przechowywanie.
• MP 20 Wacker Neuson: Niezawodny zagęszczacz od światowego lidera Wacker Neuson. Wyjątkowo wytrzymała płyta dolna z żeliwa sferoidalnego gwarantuje długą żywotność nawet w najtrudniejszych warunkach. Zaawansowany system filtracji powietrza zapewnia czystość pracy, a wysoka siła odśrodkowa (20 kN) i wydajność powierzchniowa (900 m²/h) pozwalają na szybkie i efektywne zagęszczanie podłoża.

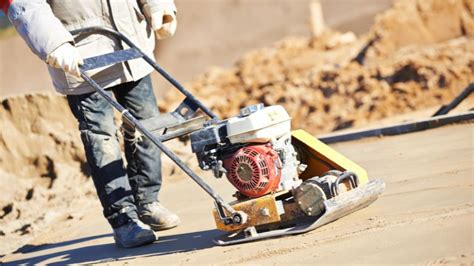

Obsługa i użytkowanie zagęszczarki płytowej

Prawidłowa obsługa zagęszczarki płytowej zapewnia zarówno skuteczne zagęszczanie gruntu, jak i bezpieczeństwo operatora.

Przygotowanie do pracy

1. Czyszczenie maszyny: Przed użyciem należy dokładnie oczyścić zagęszczarkę płytową, usuwając brud, kamienie lub inne zanieczyszczenia, które mogłyby wpłynąć na jej funkcjonalność. Zapewnia to skuteczną pracę i wydłuża żywotność maszyny.
2. Sprawdzenie szczelności podzespołów: Dokręć wszelkie luźne śruby i usuń brud i zanieczyszczenia. Przyjrzyj się uważnie płycie, uchwytowi i częściom silnika. Utracone komponenty mogą spowodować awarię systemów operacyjnych lub nawet wypadki podczas pracy.
3. Kontrola poziomu paliwa i oleju: Przed uruchomieniem silnika sprawdź poziom paliwa i oleju, stan filtra powietrza, zużycie płyty bazowej oraz elementy mocujące. Smar jest niezbędnym elementem silnika. Niska ilość oleju może spowodować przegrzanie i uszkodzenie silnika.
4. Inspekcja/Przygotowanie terenu: Dokładnie sprawdź miejsce pracy pod kątem przeszkód, gruzu lub nierównego terenu. Upewnij się, że w obszarze nie ma niczego, co utrudnia proces zagęszczania.

Procedura uruchamiania i pracy

1. Otwarcie zaworu paliwa: Jeśli zagęszczarka płytowa jest napędzana silnikiem benzynowym, otwórz zawór paliwa. Upewnij się, że nie ma żadnych wycieków.
2. Zamykanie dźwigni ssania: Przed uruchomieniem silnika pociągnij dźwignię ssania w dół, aby pozbawić gaźnik powietrza. Wzbogaca to mieszankę paliwową, ułatwiając rozruch.
3. Pociągnięcie za uchwyt rozrusznika: Mocno przytrzymaj uchwyt rozrusznika i płynnie go pociągnij, aż silnik się uruchomi.
4. Naciśnięcie dźwigni przepustnicy: Po uruchomieniu silnika przesuń dźwignię przepustnicy do pozycji startowej, aby silnik pracował na niskich obrotach.
5. Rozgrzewanie silnika: Pozwól silnikowi pracować przez chwilę na biegu jałowym przed włączeniem trybu wibracji, aby olej silnikowy działał w optymalnej temperaturze.
6. Otwarcie dźwigni ssania: Gdy silnik się rozgrzeje, otwórz całkowicie dźwignię ssania, aby zapewnić niezakłócony przepływ powietrza.
7. Regulacja prędkości: Ustaw regulator prędkości od niskiej do wysokiej, w zależności od potrzeb zagęszczania.
8. Prawidłowe pozycjonowanie: Stań za maszyną, mocno trzymając oba uchwyty. Powoli poruszaj się do przodu, prowadząc maszynę prostymi trasami.
9. Technika zagęszczania: Nigdy nie próbuj unosić ani naciskać uchwytów, aby wymusić głębsze zagęszczenie. Na większych powierzchniach, nakładaj każdy przejazd na co najmniej jedną trzecią, aby uniknąć słabych punktów. Zawsze zagęszczaj od jednej strony do drugiej, pracując systematycznie.
10. Radzenie sobie z przeszkodami i nierówną powierzchnią: Zwolnij i zwracaj uwagę na ruchy zagęszczarki płytowej, aby móc ominąć przeszkody i uzyskać spójny wzór zagęszczania.

Rodzaj gleby a działanie zagęszczarki

• Gleby ziarniste (piasek, żwir): Wibracje zagęszczarki szybko osadzają cząstki.
• Gleby spoiste (glina): Do uzyskania pożądanej gęstości wymagane są kolejne przejazdy przy niższych prędkościach.
• Asfalt: Wymagana jest stała prędkość i stały kontakt płyt, aby zapobiec powstawaniu niedoskonałości powierzchni.

Zagęszczanie kostki brukowej

Zagęszczanie kostki brukowej to jedno z najważniejszych zadań zagęszczarki w trakcie prac brukarskich, które ma na celu zagęszczenie podłoża przed położeniem kostki, a następnie ubicie już ułożonej nawierzchni. W tym celu stosuje się charakterystyczne dla ubijarki do kostki brukowej ochronne płyty do brukowania wykonane z elastomeru poliuretanowego Vulkollan®. Dzięki temu w trakcie zagęszczania kostki zabezpieczamy ją przed uszkodzeniem lub zabrudzeniem. Oczekiwanym efektem pracy zagęszczarki gruntu do kostki jest, poza oczywistym utwardzeniem podłoża i zabezpieczeniem przed osiadaniem, uszczelnienie i zapobieganie tym samym erozji wodnej. Prawidłowo położona kostka brukowa powinna utworzyć równą, stabilną i nie ulegającą degradacji z czasem nawierzchnię.

Do pracy przy kostce brukowej warto wybierać zagęszczarki, których waga zamyka się między 100 a 300 kg.

Zagęszczarka elektryczna

Chociaż większość zagęszczarek do gruntu wyposażona jest w silniki spalinowe, na rynku można znaleźć urządzenia zasilane sieciowo. Zagęszczarka elektryczna znajduje zastosowanie tam, gdzie prąd elektryczny całkowicie eliminuje emisję substancji szkodliwych, co jest niezwykle ważne w zamkniętych pomieszczeniach.

Praca w deszczu i mokrych warunkach

Praca zagęszczarki płytowej w mokrych warunkach wymaga ostrożności i dobrego osądu. Lekki deszcz lub wilgotna gleba mogą czasami poprawić wydajność zagęszczania, szczególnie w przypadku materiałów ziarnistych, ponieważ wilgoć pomaga cząsteczkom lepiej się wiązać. Jednak nadmiar wody zmienia właściwości gleby i często pogarsza jakość zagęszczania. Nasycone gleby mogą stać się plastyczne, pompując pod ciśnieniem zamiast zagęszczać, co grozi niestabilnością konstrukcji i późniejszym osiadaniem. Zawsze noś obuwie antypoślizgowe i rękawice, aby zachować kontrolę. Unikaj pochyłości i nierównego terenu. Błoto może przywierać do spodu płyty, uniemożliwiając prawidłowe przenoszenie drgań, dlatego zaleca się częste czyszczenie. Po pracy w deszczu należy dokładnie wyczyścić i osuszyć maszynę, sprawdzić połączenia elektryczne i nasmarować części ruchome. Najlepiej jednak wykonywać prace zagęszczające w miarę możliwości podczas suchej pogody.

Konserwacja zagęszczarki

Po zakończeniu pracy wyłącz wibracje przed wyłączeniem silnika. Poczekaj, aż maszyna ostygnie, a następnie wyczyść spód płyty i sprawdź, czy nie ma wycieków oleju lub luźnych części. Regularna konserwacja - wymiana oleju, filtrów, kontrola świec zapłonowych i pasów - wydłuża żywotność maszyny. Niewykonanie zadań, takich jak sprawdzanie oleju, czyszczenie filtrów powietrza i regulacja pasków, zakłóci jedynie wydajność pojazdu i spowoduje wydatki. Prawidłowo obsługiwana i serwisowana zagęszczarka wibracyjna nie tylko zapewnia doskonałe zagęszczanie, ale także minimalizuje przestoje na budowie.

Bezpieczeństwo pracy z zagęszczarką płytową

Praca z zagęszczarką płytową wiąże się z pewnymi zagrożeniami dla bezpieczeństwa operatora. Podejmując wszelkie środki bezpieczeństwa, można uniknąć wypadków lub obrażeń podczas pracy.

Wibracje dłoń/ramię - jak minimalizować ryzyko?

Wibracje dłoń/ramię to jedno z najważniejszych zagadnień dla operatora zagęszczarki płytowej. Długotrwałe narażenie na wibracje może prowadzić do poważnych problemów zdrowotnych, takich jak zespół wibracyjny kończyn górnych. Aby minimalizować ryzyko wibracji dłoń/ramię, warto zastosować następujące środki:

• Wybór odpowiedniego sprzętu: Inwestycja w zagęszczarkę z systemem redukcji wibracji może znacznie zmniejszyć ryzyko wystąpienia problemów zdrowotnych.
• Regularna konserwacja: Dbanie o stan techniczny urządzenia, w tym sprawdzanie i wymiana uszkodzonych elementów, pozwala na utrzymanie niskiego poziomu wibracji.
• Stosowanie ochrony indywidualnej: Używanie rękawic antywibracyjnych oraz innych środków ochrony osobistej może zmniejszyć wpływ wibracji na organizm operatora.
• Przerwy w pracy: Regularne przerwy w eksploatacji urządzenia pozwalają na zmniejszenie narażenia na wibracje oraz regenerację organizmu.

Kluczowe zasady bezpieczeństwa operatora

• Szkolenie operatora: Każdy operator powinien przejść odpowiednie szkolenie z zakresu obsługi i bezpieczeństwa pracy z zagęszczarką płytową.
• Stosowanie ochrony indywidualnej: Operator powinien używać odpowiednich środków ochrony osobistej, takich jak kask, rękawice, okulary ochronne czy obuwie robocze.
• Przestrzeganie zasad BHP: Operator powinien stosować się do obowiązujących przepisów oraz zasad bezpieczeństwa i higieny pracy.
• Regularna kontrola stanu technicznego urządzenia: Przed rozpoczęciem pracy operator powinien sprawdzić stan techniczny zagęszczarki, w tym sprawność układu hamulcowego, układu kierowniczego oraz innych kluczowych elementów.
• Podnoszenie i transport: Zastosuj właściwe techniki podnoszenia i poproś o pomoc, jeśli zagęszczarka jest ciężka. W razie potrzeby użyj pojazdów. Podczas transportu sprawdź, czy zagęszczarka jest solidnie zamocowana.
• Zasady bezpieczeństwa elektrycznego: Przed uruchomieniem elektrycznej zagęszczarki płytowej należy przeprowadzić kontrolę wizualną pod kątem uszkodzenia przewodu zasilającego. Nie wolno używać przedłużaczy ze zużytymi lub postrzępionymi krawędziami. Upewnij się, że zagęszczarka jest podłączona do uziemionego gniazdka i nigdy nie jest używana w wilgotnym środowisku.
• Unikanie luźnej odzieży: Przed użyciem zagęszczarki ubierz się ciasno i nie dopuść, aby cokolwiek zaplątało się w maszynę.
• Tankowanie i silnik: Jeśli jest to zagęszczarka płytowa z silnikiem zasilanym gazem, zatankuj ją w dobrze wentylowanym miejscu po jej ostygnięciu, aby zapobiec płomieniom lub wybuchom. Nigdy nie rozlewaj paliwa.
• Właściwe przechowywanie: Po zakończeniu korzystania z zagęszczarki płytowej przechowuj ją w suchym i bezpiecznym miejscu. Wyciągnij wtyczki ze wszystkich źródeł zasilania, a następnie starannie zwiń kable, aby uniknąć potknięć.
