Artykuł omawia kluczowe aspekty związane z ciśnieniem wtrysku oraz diagnostyką układu paliwowego w koparko-ładowarkach JCB 3CX wyposażonych w silnik Dieselmax 444. Skupia się na problemach zgłaszanych przez użytkowników, w tym na kwestiach związanych z ciśnieniem oleju, ciśnieniem paliwa w układzie Common Rail oraz regeneracją wtryskiwaczy i pompy wysokiego ciśnienia.
Prawidłowe ciśnienie oleju silnikowego
W silniku Dieselmax 444 koparko-ładowarki JCB 3CX z 2005 roku, prawidłowe ciśnienie oleju na zimnym silniku może wynosić prawie 4 atmosfery. Na rozgrzanym silniku wartości te stabilizują się w przedziale od 2,5 do 2,7 atmosfery. Zakres ten jest zgodny z normami producenta, które wynoszą 4,0-4,8 bara przy maksymalnych obrotach.
Problemy z budowaniem ciśnienia oleju po wymianie
Po wymianie oleju może wystąpić problem z budowaniem ciśnienia. Sugeruje to potencjalne uszkodzenie pompy oleju lub zaworu. Możliwą przyczyną może być zassanie powietrza przez wadliwy oring znajdujący się między miską olejową a pompą. W takiej sytuacji pompa olejowa, która mogła ocieknąć z resztek oleju lub być lekko wypracowana, musi zassać olej poprzez smok ssawny, który jest pusty. Jeśli ciśnienie nie rośnie, może to wskazywać na problem z pompą lub wspomnianym oringiem.
Znaczenie prawidłowego ciśnienia otwarcia wtryskiwaczy
Prawidłowe ciśnienie otwarcia wtryskiwaczy jest krytycznym parametrem, który bezpośrednio przekłada się na moment zapłonu w cylindrze. Niewłaściwe ustawienie ciśnienia, na przykład o 30 barów więcej niż zalecane, może prowadzić do poważnych problemów z pracą silnika. Użytkownik, który zmienił końcówki wtryskiwaczy i zauważył, że maszyna zaczęła trudniej zapalać, powinien zweryfikować poprawność ustawienia ciśnienia.
Konsekwencje błędnych ustawień
- Trudności z zapłonem: Silnik może mieć problem z uruchomieniem.
- Niewłaściwa praca silnika: Możliwe są zmiany w kulturze pracy jednostki napędowej.
- Dodatkowe koszty: Błędne diagnozy i niepotrzebne naprawy innych elementów, takich jak rozrząd czy pompa wtryskowa.
Jak działa wtryskiwacz Common Rail w silnikach Diesla i typowe punkty awarii – Engineered Diesel

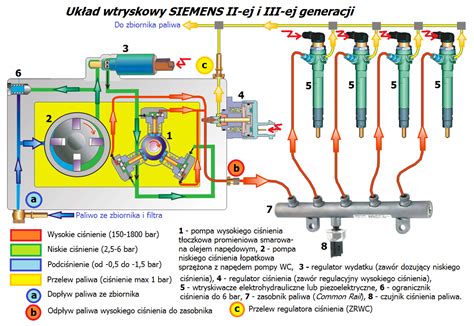

Diagnostyka układu paliwowego Common Rail
Sygnalizacja błędu "niskie ciśnienie na listwie common rail", szczególnie przy długim kręceniu silnikiem, wskazuje na problemy w układzie paliwowym. Diagnostyka powinna rozpocząć się od strony niskiego ciśnienia, obejmując:
- Pompkę paliwa (zasilającą).
- Filtry paliwa.
- Przewody paliwowe.
- Zawór zwrotny na pompie (lub zawór regulacyjny).
Pompka zasilająca i jej ciśnienie
Jeśli ładowarka uruchamia się na samostarcie bardzo ładnie i normalnie, ale przed startem pompka zasilająca na filtrze paliwa nie nabija odpowiedniego ciśnienia (pracuje za długo, niemal cały czas), może to wskazywać na problem z zaworem regulacyjnym, który zrzuca paliwo, lub na inne rozszczelnienie układu od strony zasilania. Pompka zasilająca powinna utrzymywać określone ciśnienie. W przypadku zamienników, warto sprawdzić ich specyfikację. Elektrozawór również wymaga dokładnej weryfikacji.
Problemy z wtryskiwaczami i opiłki w układzie paliwowym
Test przelewowy, który wykazał od 50 do 120 ml/min po pierwszej minucie na ciepłym silniku, jasno wskazuje na zużycie wtryskiwaczy. Demontaż wtryskiwaczy często ujawnia obecność zanieczyszczeń i opiłków. Opiłki te mogą pochodzić z pompy wysokiego ciśnienia, co świadczy o jej uszkodzeniu. Czarny spiek wewnątrz wtryskiwaczy może wskazywać na przedostawanie się oleju do pompy od strony rozrządu.
Kompleksowa naprawa układu paliwowego
Sama regeneracja wtryskiwaczy może być niewystarczająca, jeśli źródło problemu (np. opiłkująca pompa) nie zostanie usunięte. W przeciwnym razie problem powróci. Kompleksowa naprawa wymaga:
- Regeneracji pompy wysokiego ciśnienia w wyspecjalizowanej firmie.
- Wymiany lub regeneracji wtryskiwaczy (nowe wtryskiwacze można kupić w cenie około 1000 zł za sztukę).
- Dokładnego czyszczenia całego układu paliwowego, w tym:
- Listwy Common Rail.
- Przewodów metalowych.
- Zbiornika paliwa.
- Chłodnicy EGR.
- Kolektora ssącego.
W przypadku silnika Dieselmax 444 w tym roczniku, aby wyjąć pompę, często konieczne jest opuszczenie lub wyjęcie silnika.
Procedura po regeneracji wtryskiwaczy
Po zamontowaniu zregenerowanych wtryskiwaczy, kluczowe jest prawidłowe odpowietrzenie układu paliwowego. Jeśli ropa jest spieniona, może to oznaczać, że powietrze wraca przelewem i ponownie miesza się z paliwem. Kody wtryskiwaczy, choć ich wpisanie do sterownika jest zalecane, zazwyczaj nie są krytyczne dla samego uruchomienia silnika. Silnik powinien odpalić i pracować nawet bez aktualizacji kodów, jednak dla optymalnej pracy systemu i diagnostyki jest to ważny krok.
