Części Składowe Żurawia Wieżowego: Szczegółowy Przewodnik

Żurawie wieżowe to niezastąpione maszyny na niemal każdym dużym placu budowy na całym świecie, zdolne do podnoszenia ciężkich ładunków na znaczne wysokości. Ich działanie opiera się na złożonej wzajemnej interakcji różnych komponentów. Jakość tych części ma kluczowe znaczenie, ponieważ bezpośrednio wpływa na bezpieczeństwo, wydajność i ogólną sprawność żurawia. Rozumienie poszczególnych elementów, ich funkcji i współpracy jest fundamentalne dla optymalnej i bezpiecznej eksploatacji.

Ogólna Zasada Działania Żurawia Wieżowego

Żuraw wieżowy działa, wykorzystując wysoką, pionową wieżę jako konstrukcję wsporczą, z której wychodzi poziome ramię, czyli wysięgnik. Wysięgnik ten może być podnoszony lub opuszczany, a także obraca się wokół wieży. Na końcu wysięgnika znajduje się hak lub inne mocowanie, które służy do podnoszenia i przenoszenia ciężkich ładunków. Żuraw wykorzystuje system lin i krążków do podnoszenia i opuszczania ładunków, a ruch wysięgnika jest kontrolowany przez silniki elektryczne.

Główne Sekcje Żurawia Wieżowego

Współczesny żuraw wieżowy składa się z trzech głównych sekcji, które współpracują, aby umożliwić podnoszenie i przenoszenie ciężkich ładunków. Są to: podstawa, maszt wieży oraz jednostka obrotowa.

1. Podstawa i Fundament

Stabilność ma kluczowe znaczenie w przypadku żurawia wieżowego, zwłaszcza w kontekście transportowania i przenoszenia ciężkich ładunków. Podstawa pomaga zakotwiczyć żuraw wieżowy do betonowego fundamentu lub stalowej platformy, zapewniając maksymalną stabilność i gwarantując, że żuraw nie będzie się niepotrzebnie przemieszczał podczas przenoszenia ciężkich towarów. Istotne jest, aby podstawa była zaprojektowana w taki sposób, aby mogła w pełni wytrzymać ciężar żurawia, jego poszczególnych komponentów oraz podnoszonego ładunku. Żurawie stacjonarne często wykorzystują duże, ciężkie fundamenty do stabilizacji. Wieża żurawia jest połączona z kotwami fundamentowymi osadzonymi w wzmocnionym betonie.

• Kotwy Fundamentowe (Foundation Anchors): Są to stalowe słupy osadzone w zbrojonym betonie, które są przykręcone do wieży. Kotwy te zapewniają bezpieczne połączenie, aby zapobiec kołysaniu się żurawia lub awarii konstrukcyjnej spowodowanej przeciążeniem i siłami wiatru.
• Podwozie / Podstawa (Undercarriage): Działa jako podstawa dla masztu wieży i otaczającej dolnej konstrukcji. W przypadku żurawia wolnostojącego podwozie przenosi ciężar balastu, stabilizując żuraw i rozkładając obciążenie na podłoże.
• Ramy Krzyżowe (Cross Frame): Kwadratowa sekcja, która łączy się z wózkami i zastrzałami kolanowymi jako integralna część struktury podstawy żurawia.
• Podpory Kolanowe (Knee Brace): Tworzą kratownicę podwozia, rozkładając ciężar żurawia na małe, narożne fundamenty podkładowe.
• Balast Centralny (Central Ballast): Balasty centralne zapewniają stabilność konstrukcji żurawia wieżowego. Wykonane są z betonu i występują w modułowych sekcjach, które są układane powyżej ramy krzyżowej.
• Płyty Bazowe / Wózki (Base Plates / Bogies): Wózki są używane do przemieszczania żurawia po szynach, co pozwala żurawiowi objąć większy obszar placu budowy. Żurawie szynowe wykorzystują wózki napędzane elektrycznie, dzięki czemu operator na górze żurawia może kontrolować jazdę po szynie na dole żurawia. Żurawie stacjonarne mogą wykorzystywać narożne płyty bazowe i ekonomiczne podkładki narożne pod podwoziem.

2. Maszt Wieży (Tower Mast)

Maszt, będący wznoszącą się pionową strukturą, stanowi główną podporę dla całego żurawia. Jest zbudowany z solidnych stalowych sekcji, skręcanych lub spawanych razem. Maszt jest zazwyczaj wykonany ze stali i zaprojektowany tak, aby był wystarczająco mocny i sztywny, aby wspierać ciężar innych komponentów, takich jak wysięgnik i przeciwwaga.

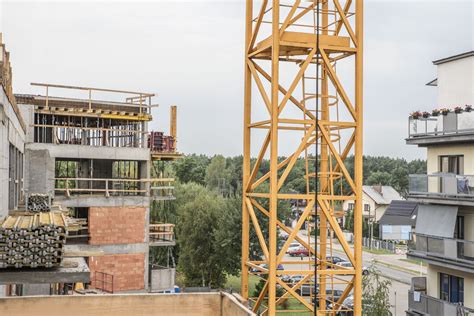

• Sekcje Wieży (Tower Sections): Maszt żurawia jest konstruowany z serii sekcji żurawia wieżowego. Konstrukcja sekcji jest wzmocniona przez usztywnioną kratownicę lub belkę. Sekcje są skręcane podczas montażu żurawia. Drabiny dostępowe są wbudowane w wnętrze sekcji, aby umożliwić pracownikom poruszanie się w górę i w dół żurawia.
• Jednostki Wspinaczkowe (Climbing Units):
  • Górna Jednostka Wspinaczkowa (Top Climbing Unit): Ten specjalistyczny element umożliwia wstawianie i łączenie sekcji żurawia wieżowego z wieżą. Duży podnośnik hydrauliczny następnie podnosi jednostkę obrotową, wysięgnik i przeciwwysięgnik o jedną sekcję wieży wyżej, co pozwala na wstawienie kolejnej sekcji.
  • Dolna Jednostka Wspinaczkowa (Bottom Climbing Unit): Jednostka do wspinania się wewnątrz budynków. Kołnierze wspinaczkowe są używane z hydraulicznym agregatem zasilającym do podnoszenia sekcji wieży w górę. Żuraw opuszcza swoją podstawę na ziemi i jest całkowicie wspierany przez konstrukcję budynku, który buduje. Pozwala to na zwolnienie niższych poziomów budynku na prace wykończeniowe, a czasem na zasiedlenie przed ukończeniem budynku.
• Odciągi / Kotwienia Ścienne (Tie-Ins / Wall Ties / Anchorage Systems): Odciąg zabezpiecza maszt wieży do konstrukcji lub szkieletu i zapewnia stabilność, gdy żuraw jest obciążony lub narażony na siły wiatru. Liczba kotew odciągowych jest obliczana z uwzględnieniem takich czynników, jak typ żurawia, długość wysięgnika, wysokość pod hakiem i maksymalna prędkość wiatru poza eksploatacją. Odciągi ścienne łączą maszt żurawia ze szkieletem konstrukcyjnym budynku, co jest kluczowe dla stabilności na wysokich projektach.
• Śruby i Sworznie (Bolts and Pins): Bezpieczne połączenia są istotnym elementem każdego żurawia wieżowego, a ich bezpieczeństwo zależy od użytych śrub i sworzni. Kotwy muszą mieć wysoką wytrzymałość na rozciąganie, a sworznie i inne śruby powinny być rutynowo dokręcane zgodnie ze specyfikacjami producenta. Inspekcje tych połączeń są przeprowadzane według harmonogramu.

3. Jednostka Obrotowa (Slewing Unit)

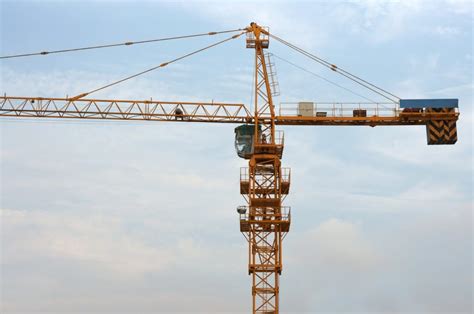

Jednostka obrotowa pozwala całemu żurawiowi, w tym wieży, wysięgnikowi i przeciwwadze, obracać się o 360 stopni. Ten obrót jest kluczowy dla dotarcia do różnych obszarów placu budowy bez fizycznego przesuwania podstawy żurawia.

• Górna Część Wieży / Głowica (Tower Top / Cat Head): Najwyższy punkt żurawia, który stanowi punkt mocowania dla prętów podwieszenia oraz często mieści anemometry i lampy ostrzegawcze dla samolotów.
• Wysięgnik Poziomy (Jib / Horizontal Arm): Poziome ramię, które rozciąga się od góry wieży, wspiera ładunek i przeciwwagę. Jego długość i kąt mogą być regulowane, aby dosięgnąć różne obszary placu budowy. Wysięgnik może mieć od 40 do 60 metrów długości. W niektórych modelach żurawi wieżowych wysięgnik może być ustawiony pod różnymi kątami, aby w najbardziej efektywny sposób dotrzeć do różnych części placu budowy. W przypadku żurawi wychylnych (Luffing Tower Crane) kąt wysięgnika lub wysięgnika może być regulowany w górę i w dół, co zapewnia zwiększoną elastyczność, zwłaszcza na placach budowy z ograniczeniami przestrzennymi.
• Przeciwwysięgnik (Counter-Jib): Platforma, na której znajdują się napędy, bębny, przekładnie, elektronika i przeciwwagi. Zlokalizowany za kabiną operatora, przeciwwysięgnik zapewnia siłę równoważącą ładunek na wysięgniku poziomym.
• Przeciwwaga (Counterweight): Balansowanie sił działających na żuraw, spowodowanych przez ładunek, jest główną funkcją przeciwwagi. Przeciwwagi są wykonane z betonu i występują w modułowych jednostkach. Ich liczba zależy od oczekiwanej maksymalnej nośności, długości wysięgnika i wysokości wieży. Przeciwwagi zapewniają, że żuraw nie przewróci się podczas przenoszenia obiektów o znacznej masie, co zwiększa stabilność podczas jego pracy.
• Mechanizm Obrotu (Slewing Mechanism / Slewing Assembly / Slewing Ring): Mechanizm obrotowy jest zasadniczo platformą obrotową żurawia. Jednostka obrotowa (wysięgnik, przeciwwysięgnik, górna część wieży i zespół obrotowy) umożliwia obracanie żurawia i wykonywanie podnoszenia. Pierścień obrotowy napędza ruch obrotowy jednostki obrotowej (wysięgnik, przeciwwysięgnik, kabina i górna część wieży). Napędzany przez napęd przekładni obrotowej, pierścień obrotowy jest zamocowany na torze kulkowym i składa się z kilkuset precyzyjnie obrobionych zębów przekładni. Pierścień obrotowy jest zdolny do ogromnego momentu obrotowego, a jednocześnie do precyzyjnego ruchu.
• Kabina Operatora (Operator's Cabin): Kabina jest centrum sterowania operatora. Jest to ciśnieniowa, klimatyzowana przestrzeń zaprojektowana w celu zapewnienia bezpiecznego i komfortowego środowiska pracy. Wewnątrz operator znajdzie szereg elementów sterujących, w tym joysticki, przyciski i dźwignie, których używa do manipulowania różnymi funkcjami żurawia. Dodatkowo kabina jest wyposażona w różnorodne instrumenty i wyświetlacze. Ruchy żurawia są kontrolowane z kabiny operatora, która jest częścią zespołu obrotowego. Wiele kabin posiada klimatyzację, aby zapewnić komfortowe środowisko pracy.

4. Mechanizmy Robocze i Systemy

• Mechanizm Podnoszenia (Hoisting Mechanism / Hoist Unit): Serce możliwości podnoszenia żurawia wieżowego. Składa się z bębna, lin i haka. Jednostka podnosząca mieści bęben podnoszący, skrzynię biegów, dźwignię zmiany biegów, hamulec i elementy wspierające. Zazwyczaj jest umieszczona za przeciwwagami - w skrajnej tylnej części przeciwwysięgnika. Umieszczenie wszystkich komponentów podnoszenia i wózka w jednym miejscu zapewnia efektywną obsługę żurawia.
  • Bęben Podnoszący (Hoist Drum): Element jednostki podnoszącej, który podnosi i opuszcza ładunek za pomocą liny podnoszącej. Moc do bębna jest dostarczana przez napęd podnoszący. Bęben podnoszący nawija linę lub kabel w określony wzór krzyżowy, aby uniknąć splątania liny.
  • Liny Stalowe (Wire Ropes / Hoist Lines): Liny, zazwyczaj wykonane z wysokowytrzymałej stali, mają kluczowe znaczenie dla zapewnienia bezpiecznego i efektywnego podnoszenia ciężkich ładunków. Liny podnoszące służą do podnoszenia i opuszczania ładunków.
  • Zblocze Hakowe (Hook Block / Hook Assembly): Hak lub wciągnik jest przymocowany do zespołu zblocza hakowego. Zespoły zbloczy hakowych mieszczą szereg krążków, które prowadzą linę. Zblocze zapewnia większą elastyczność i ułatwia podnoszenie ładunku, a jego podstawową funkcją jest swobodne obracanie i pozycjonowanie ładunku.
• Mechanizm Wózka (Trolley Mechanism): Mechanizm wózka umożliwia poziomy ruch ładunku wzdłuż długości wysięgnika. Składa się z wózka, który porusza się po szynach wbudowanych w wysięgnik. Wózek jest napędzany silnikami elektrycznymi, które napędzają koła po szynach.
  • Wózek (Trolley): Wózek porusza się wzdłuż wysięgnika i przenosi ładunek. Jest napędzany silnikiem elektrycznym i może być kontrolowany z kabiny operatora. Składa się z platformy, która utrzymuje ładunek, oraz systemu krążków i lin, które umożliwiają podnoszenie i opuszczanie ładunku. Dodatkowo wózek kontroluje również położenie ładunku wzdłuż wysięgnika, umożliwiając zwiększoną elastyczność podczas transportowania materiałów budowlanych po placu budowy.
  • Liny Wózka (Trolley Lines): Liny wózka są połączone z jednostką wózka i służą do przesuwania ładunku w przód i w tył. Liny wózka i liny podnoszące biegną wzdłuż wysięgnika poziomego, przeciwwysięgnika i górnej części wieży przez szereg krążków i prowadnic.
• System Elektryczny (Electrical System): System elektryczny to układ krwionośny żurawia wieżowego. Zasila i kontroluje każdy aspekt działania żurawia.
  • Silniki Elektryczne (Electric Motors): Silniki elektryczne są używane do napędzania mechanizmów podnoszenia, obracania i wózka.
  • Systemy Sterowania (Control Systems): Systemy te koordynują działania różnych silników, aby zapewnić płynne i precyzyjne działanie.
  • Okablowanie (Wiring): System okablowania łączy wszystkie komponenty elektryczne, zapewniając niezawodne dostarczanie zasilania i transmisję sygnału.
  • Elementy Elektryczne (Electrical Components): Obejmują wyłączniki, styczniki, przekaźniki i bezpieczniki, które są niezbędne do prawidłowego funkcjonowania elektrycznego żurawia wieżowego.

5. Dodatkowe Elementy i Urządzenia

• Bramki / Pręty Podwieszenia (Pendant Bars): Zapewniają dodatkową stabilność żurawia. Pręty są przymocowane od góry wieży do wysięgnika i przeciwwysięgnika.
• Hamulce (Brakes): Żurawie wieżowe są wyposażone w różne typy hamulców, w tym hamulce podnoszenia, hamulce obrotu i hamulce wózka, które pomagają w kontrolowaniu ruchu żurawia.
• Łożyska (Bearings): Łożyska są używane do zmniejszenia tarcia i ułatwienia płynnego ruchu różnych części żurawia wieżowego.
• Drabiny i Platformy (Ladders and Platforms): Służą do dostępu do różnych części żurawia wieżowego w celach konserwacji i napraw.
• Urządzenia Bezpieczeństwa (Safety Devices): Obejmują wyłączniki krańcowe, wskaźniki momentu obciążenia i systemy antykolizyjne, które zapewniają bezpieczną pracę żurawia wieżowego.

Znaczenie Wysokiej Jakości Komponentów

Stosowanie wysokiej jakości komponentów w żurawiach wieżowych to nie tylko preferencja, ale konieczność. Inwestując w części najwyższej jakości, firmy budowlane mogą priorytetowo traktować bezpieczeństwo, zwiększać wydajność i redukować długoterminowe koszty.

• Integralność Strukturalna: Wysokiej jakości komponenty zapewniają, że żuraw może wytrzymać naprężenia i obciążenia ciężkiego podnoszenia bez narażania integralności strukturalnej.
• Niezawodność: Niezawodne komponenty minimalizują nieoczekiwane awarie, zmniejszając prawdopodobieństwo wypadków spowodowanych wadliwym sprzętem.
• Optymalna Wydajność: Wysokiej jakości komponenty są zaprojektowane do zapewnienia optymalnej wydajności, co prowadzi do zwiększonej nośności, szybszej pracy i skróconego czasu przestoju.
• Dłuższa Żywotność: Trwałe komponenty przedłużają ogólną żywotność żurawia, zmniejszając częstotliwość napraw i wymian, co obniża długoterminowe koszty eksploatacji.
• Precyzyjne Ruchy: Wysokiej jakości komponenty, zwłaszcza w systemach sterowania, umożliwiają precyzyjne i kontrolowane ruchy żurawia.
• Zgodność z Przepisami: Wysokiej jakości komponenty często spełniają lub przekraczają standardy i przepisy branżowe.
• Zmniejszone Koszty Utrzymania: Chociaż wysokiej jakości komponenty mogą mieć wyższy koszt początkowy, zazwyczaj wymagają mniej konserwacji i mają dłuższą żywotność.

Części Zamienne do Żurawi Wieżowych

Części zamienne do żurawi wieżowych to komponenty i akcesoria używane do wymiany uszkodzonych lub zużytych części żurawia. Niektóre typowe części zamienne obejmują:

• Silniki podnoszenia
• Silniki obrotu
• Liny stalowe
• Urządzenia bezpieczeństwa (wyłączniki krańcowe, wskaźniki momentu obciążenia, systemy antykolizyjne)
• Panele sterowania (przyciski, przełączniki, systemy sterowania)
• Pompy i cylindry hydrauliczne (do sterowania ruchem wysięgnika i wózka)
• Elementy elektryczne (wyłączniki, styczniki, przekaźniki, bezpieczniki)
• Łożyska
• Hamulce (podnoszenia, obrotu, wózka)
• Drabiny i platformy
• Kątowniki mocujące (Fixing Angles) i sekcje bazowe (Base Section) - często wbudowane głęboko w masywny, zbrojony fundament.

Rodzaje Żurawi Wieżowych i Ich Cechy

Żurawie wieżowe można podzielić na różne typy, a ich części składowe adaptują się do specyficznych potrzeb i funkcjonalności.
