Instalacja ładowacza czołowego w zestawie na mini ciągniku to cenna modernizacja, która znacznie zwiększa wszechstronność maszyny. Ładowacz czołowy sprawia, że przenoszenie bel siana, nabieranie kompostu czy załadunek palet staje się znacznie łatwiejsze i wydajniejsze. W tym artykule dowiesz się, jakich kosztów możesz się spodziewać i jak krok po kroku zamontować ładowacz czołowy na mini ciągniku Iseki.
Koszty zakupu ładowacza czołowego
Cena zestawu ładowacza czołowego różni się w zależności od jakości i zastosowania. Ogólnie można wyróżnić dwie kategorie:
Ładowacze premium
Te ładowacze kosztują od 2500 do 3500 € bez VAT. Charakteryzują się solidną konstrukcją, często zawierają sterowanie joystickiem, szersze łyżki, niezawodne siłowniki hydrauliczne i staranne wykończenie. Są odpowiednie do codziennego i profesjonalnego użytku.
Modele podstawowe
Modele podstawowe kosztują od 1600 do 2200 € bez VAT. Są lżejsze i często dostarczane z prostym joystickiem. Są odpowiednie głównie do okazjonalnego użytku, jak przenoszenie kilku bel siana czy lekkie prace ogrodowe. W ostatnich latach jakość marek takich jak Katana i Sanko poprawiła się, co czyni je dobrym wyborem dla hobbystów.
Koszty montażu
Kto zleca montaż mechanikowi, płaci średnio od 250 do 600 € za robociznę. Hobbystom montaż zazwyczaj zajmuje 5-6 godzin, podczas gdy doświadczony mechanik często kończy to w ciągu 2-4 godzin. Kwoty te nie obejmują części i materiałów eksploatacyjnych.
Przygotowanie do montażu
Wyłącz całkowicie ciągnik i ustaw go na płaskiej powierzchni. Spuść ciśnienie z układu hydraulicznego, poruszając dźwignią sterującą. Upewnij się, że masz przygotowane wszystkie potrzebne części i narzędzia, w tym złączki, blok zaworowy, pojemnik na zlewki i ściereczki do czyszczenia.
Montaż hydrauliki
Lokalizacja i podłączenie przewodów hydraulicznych
Znajdź przewód wysokociśnieniowy wychodzący z pompy hydraulicznej. Znajduje się on często pod siedzeniem lub przy skrzyni biegów. W tym miejscu zamontuj trójnik lub złączkę do podłączenia bloku zaworowego. Zlokalizuj również przewód powrotny do skrzyni biegów, który później zostanie połączony z blokiem zaworowym.
Instalacja bloku zaworowego
Wybierz blok zaworowy z minimum dwoma sekcjami dwustronnego działania i wbudowanym zaworem nadmiarowym (maksymalnie 110 barów). Podłącz go do przewodu ciśnieniowego i powrotnego ciągnika.
Podłączenie węży ładowacza
Połącz węże hydrauliczne ładowacza z wyjściami bloku zaworowego. Sprawdź, czy połączenia są prawidłowe, aby ruchy ładowacza odpowiednio reagowały. Upewnij się, że złączki są mocno dokręcone.
Jak podłączyć kable joysticka do szpul zaworów – w wersji zakrytej/maskowej

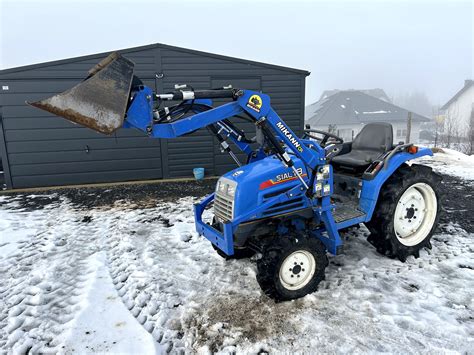

Montaż ramy ładowacza na ciągniku Iseki Landleader
Iseki Landleader to kompaktowy i solidny mini ciągnik, który doskonale nadaje się do montażu zestawu ładowacza czołowego. Ładowacz jest zazwyczaj mocowany czterema śrubami po każdej stronie do podwozia oraz dwoma prętami wzmacniającymi skierowanymi do przodu, w kierunku belki przednich obciążników. Taka konstrukcja zapewnia stabilność i zapobiega uginaniu się ramy pod obciążeniem.
Kroki montażu ramy
- Ładowacz jest dostarczany z mocnymi ramionami mocującymi w kształcie litery U. Ustaw te boki tak, aby dokładnie pasowały do boków podwozia, tuż przed lub wokół gumy kabinowej lub płyty podłogowej. To idealne miejsce, ponieważ podwozie jest tu dodatkowo wzmocnione i oferuje miejsce na kilka śrub.
- Każda strona wspornika ładowacza jest mocowana do podwozia czterema śrubami.
- Z przodu biegną dwa ukośne pręty wspierające od ramy podstawowej do belki przednich obciążników. Zapewniają one dodatkową sztywność i zapobiegają uginaniu się ramy pod ciężkim obciążeniem. Zamocuj je do istniejących otworów na śruby lub użyj płyt wzmacniających, najlepiej z dodatkową płytą po wewnętrznej stronie podwozia.
- Sprawdź, czy ładowacz może się swobodnie poruszać i czy nie występuje luz ani odkształcenia. Użyj podnośnika lub ramienia podnoszącego, aby utrzymać ładowacz w pozycji podczas mocowania.
- Porusz ramieniem ładowacza lekko w górę i w dół ręcznie lub za pomocą wciągnika i sprawdź, czy jest wystarczająco dużo miejsca między ramą a maską silnika, drążkami kierowniczymi, przewodami lub kablami. Upewnij się, że siłowniki i ramiona są dobrze wyrównane, aby zapobiec zużyciu hydrauliki.
Podłączanie przewodów hydraulicznych do ramy
- Przewód ciśnieniowy: zazwyczaj wychodzi spod platformy podłogowej lub bezpośrednio z pompy. Przetnij przewód, zamontuj trójnik lub szybkozłącze i podłącz zasilanie do bloku zaworowego.
- Przewody robocze: połącz cztery węże hydrauliczne z blokiem zaworowym (dwa do podnoszenia i dwa do przechylania). Upewnij się, że węże są wystarczająco długie, ale nie za długie, aby mogły się zaginać. Zamocuj je zaciskami wzdłuż ramy.
Montaż i ustawienie zaworu
- Zawór jest montowany w łatwo dostępnym miejscu, często na górze ramy ładowacza. Upewnij się, że dźwignie poruszają się swobodnie bez dotykania maski silnika lub siedzenia. Standardem jest dwustronny zawór dwusekcyjny: jedna sekcja do podnoszenia i opuszczania, druga do przechylania łyżki.
Testowanie i konserwacja po montażu
- Napełnij zbiornik hydrauliczny olejem o odpowiedniej specyfikacji. Uruchom ciągnik i powoli poruszaj dźwigniami zaworu. Sprawdź, czy nie ma wycieków, hałasu pompy lub nierównomiernych ruchów. Po pierwszym użyciu uzupełnij olej ponownie, ponieważ filtry i węże pochłaniają dodatkowy płyn.
- Dokręć wszystkie śruby po pierwszym teście. Nasmaruj punkty obrotowe i ewentualnie zamontuj podporę, aby ładowacz można było łatwo zdemontować. Sprawdź, czy ładunek nie blokuje widoczności i czy ciągnik pozostaje stabilny, także na pochyłościach.
Jak podłączyć kable joysticka do szpul zaworów – w wersji zakrytej/maskowej
Podsumowanie
Zestaw ładowacza czołowego zwiększa wszechstronność mini ciągnika i podnosi wartość maszyny. W zależności od wyboru zestawu budżetowego lub premium, koszty samego ładowacza wahają się między 1600 a 3500 €, plus dodatkowe koszty części i ewentualnego montażu. Z odpowiednimi narzędziami i jasnym planem działania, zdolny użytkownik może wykonać instalację samodzielnie, ale w razie wątpliwości zaleca się skorzystanie z pomocy specjalisty.
