Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, nieustannie obecne na placach budowy, w kopalniach kruszyw, przy modernizacji dróg czy podczas prac rolniczych. Jej zadanie jest pozornie proste: przewieźć ładunek i rozładować go przez uniesienie skrzyni, zazwyczaj do tyłu, rzadziej na bok. Ze względu na swoją konstrukcję, naczepa wywrotka sprawdza się wszędzie tam, gdzie priorytetem jest wydajność i oszczędność czasu, umożliwiając błyskawiczne opróżnienie ładunku bez potrzeby użycia dodatkowych urządzeń czy sprzętu.
Uniwersalność naczep wywrotek sprawia, że znajdują one zastosowanie w przewozie szerokiej gamy materiałów - od sypkich kruszyw i płodów rolnych, po ładunki pakowane na paletach i wiele innych.
Zastosowanie naczep wywrotek w różnych branżach
W porównaniu do standardowych naczep, wywrotki pozwalają na błyskawiczne opróżnienie ładunku, co przekłada się na znaczną oszczędność czasu i redukcję kosztów operacyjnych. Ich wszechstronność sprawia, że są niezastąpione w wielu sektorach gospodarki.
Transport materiałów sypkich w budownictwie i infrastrukturze
Piasek jest jednym z podstawowych surowców wykorzystywanych w budownictwie, produkcji betonu oraz infrastrukturze drogowej. Jego transport wymaga zastosowania naczep wywrotek, które zapewniają szybki załadunek i rozładunek nawet w trudnych warunkach terenowych. Dzięki solidnej konstrukcji, naczepy takie jak te oferowane przez Zasław, gwarantują stabilność podczas przewozu, minimalizując ryzyko rozsypywania się ładunku.
Rolnictwo i przewóz płodów rolnych
W rolnictwie naczepy wywrotki są wykorzystywane do przewozu zbóż, rzepaku, kukurydzy oraz innych plonów. Duża pojemność i ergonomiczna konstrukcja pozwalają na transport znacznych ilości surowca w krótkim czasie, co jest bardzo istotne, zwłaszcza w okresie żniw. Samowyładowcze naczepy znacznie przyspieszają pracę w gospodarstwach rolnych.
Transport ładunków paletowych
Chociaż wywrotki kojarzą się głównie z transportem materiałów sypkich, mogą być również wykorzystywane do przewozu ładunków paletowych. Szybkość i wygoda transportu to jedne z największych zalet tych pojazdów. W tradycyjnych metodach transportowych rozładunek może wymagać dodatkowego sprzętu i zaangażowania pracowników, co generuje dodatkowe koszty. Samowyładowcze naczepy eliminują ten problem, umożliwiając automatyczne opróżnienie przestrzeni ładunkowej w kilka sekund.

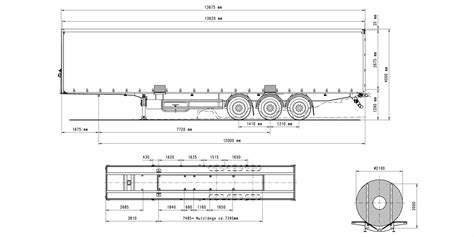

Budowa i kluczowe elementy techniczne naczepy wywrotki
Konstrukcja naczepy wywrotki jest złożona i składa się z wielu komponentów, które zapewniają jej wytrzymałość, funkcjonalność i bezpieczeństwo. Poniżej przedstawiono szczegółowy opis kluczowych elementów.
Podwozie i układ jezdny
- Rama: Wykonana jest z wysokogatunkowej stali STRENX 700 MC w technologii spawanej, co gwarantuje jej wytrzymałość. Stabilna i odporna na skręcanie konstrukcja podwozia ze stali Naxtra, z dodatkowymi rurami skrętnymi, zapewnia wysoką stabilność podczas wywracania.
- Układ jezdny: Składa się zazwyczaj z trzech osi, na przykład marki SAF, wyposażonych w hamulce tarczowe o nośności technicznej 9 000 kg każda. Montaż osi znanych producentów, takich jak SAF czy BPW, jest standardem. Agregat zawieszenia pneumatycznego z niskoobsługowymi osiami i hamulcami tarczowymi o średnicy 430 mm jest dostępny również w wersji off-road, z trzema sztywnymi osiami 9 t i rozstawem osi 2 x 1 310 mm.
- Oś podnoszona: Pierwsza oś jest podnoszona automatycznie, co pomaga zmniejszyć zużycie opon i paliwa przy pustym powrocie. Oś przednia automatycznie podnosi i opuszcza się w zależności od ciężaru, a także posiada dodatkowe opuszczanie wymuszone wraz ze zintegrowanym wspomaganiem rozruchu z ograniczeniem prędkości, uruchamianym przyciskiem w kabinie kierowcy.
- Zawieszenie pneumatyczne: Wyposażone jest w automatyczne urządzenie do opuszczania z wyłącznikiem indukcyjnym i blokadą opuszczania pokrętłem na naczepie siodłowej, z dodatkowymi funkcjami podnoszenia i opuszczania.
- Czop królewski: Jest to kluczowy element łączący naczepę z ciągnikiem siodłowym. Standardowo stosowany jest czop królewski 2” JOST, wytrzymujący nacisk 11 500 kg.
- Nogi podporowe: Dwie dwuzakresowe nogi podporowe SAF o nośności 12 ton każda zapewniają stabilność naczepy podczas postoju.
- Zderzak tylny: Wykonany jest z aluminium i jest składany.
- Ogumienie: Standardem jest ogumienie bezdętkowe DUNLOP 385/65 R22,5 (7 sztuk) na felgach stalowych lub 6 sztuk 385/65 R 22,5 160J, według wyboru producenta (profil drogowy). Naczepa posiada również koło zapasowe z felgą stalową.
Nadwozie i skrzynia ładunkowa
Nadwozie naczepy wywrotki jest projektowane z myślą o wytrzymałości i funkcjonalności.
- Podłoga: Wykonana jest z wysokogatunkowej blachy aluminiowej o grubości 7 mm. Opcjonalnie dostępne jest ciągłe stalowe dno ścieralne 3 mm, z przyspawanym obramowaniem aluminiowym (dodatkowa masa ok. 460 kg) lub aluminiowe dno ścieralne w tylnej części (ok. 3 500 mm od końca zsypu do materiałów sypkich).
- Burty: Wykonane są z wysokogatunkowych profili aluminiowych o grubości 30 mm.
- Ściana przednia: Jest pochylona do przodu, co ułatwia rozładunek.
- Tylne zamykanie: Najczęściej są to klapo-drzwi 1/2 na 1/2, często wyposażone w dwa szybry zbożowe.
- Wzmocnienia: Dodatkowe trapezowe wzmocnienia skrzyni w tylnej części zwiększają jej trwałość.
- Plandeka: Plandeka o gramaturze 900 g/m² jest mocowana na pasach i zwijana na bok, często z daszkami i aluminiową rurą w środku. Naczepa posiada również zamknięcia szlamowe klapy.
- Izolacja: Wysokiej jakości, odporna na wilgoć izolacja kompletnej skrzyni ładunkowej wywrotki z masywnymi, łatwymi do naprawy taśmami napinającymi, ułożonymi jako pływające blachy izolacyjne, służy do kompensacji rozszerzalności liniowej związanej z temperaturą, co jest istotne np. przy transporcie asfaltu.
Układ hamulcowy
- System: Dwuprzewodowy firmy KNORR-BREMSE iLvL.
- Hamulec parkingowy: Pneumatyczny hamulec postojowy.
- EBS: System EBS typu 2S/2M.
- ABL: Układ regulujący siłę hamowania zależnie od ciężaru ładunku.
- BLS: Zawór automatycznego spuszczania powietrza z poduszek z przełącznikiem.
- Zbiorniki powietrza: Stalowe zbiorniki powietrza.
Układ hydrauliczny i elektryczny
- Siłownik hydrauliczny: Często marki HYVA, odpowiedzialny za podnoszenie skrzyni.
- Układ elektryczny: Oświetlenie ASPOCK EUROPOINT III z dodatkowymi dwoma sztukami świateł wstecznych LED z przełącznikiem.
Wyposażenie standardowe
Każda naczepa wywrotka jest wyposażona w szereg elementów ułatwiających pracę i zapewniających bezpieczeństwo:
- Dwa kliny pod koła wraz z mocowaniami.
- Kosz na koło zapasowe.
- Skrzynka narzędziowa.
- Przewód hydrauliczny.
- Klucz do kół z przetyczką.
- Trójkąt ostrzegawczy.
- Zbiornik na wodę z dozownikiem mydła i kranikiem.
- Uchwyty na miotłę i łopatę na przedniej ścianie.
- Miotła i łopata.
- Manometr.
- Drabina aluminiowa 3m, mocowana do ramy.
Wymiary i pojemność naczepy wywrotki: Kluczowe parametry
Wymiary naczepy wywrotki to parametry, które mają ogromne znaczenie dla wielu branż. Od nich zależy nie tylko manewrowość zestawu, ale też możliwość załadunku, dopasowanie do rodzaju materiału i zgodność z przepisami dotyczącymi dopuszczalnych wymiarów pojazdów. Warto więc przyjrzeć się temu zagadnieniu nieco bliżej, tak samo jak pozostałym wymiarom: długości przestrzeni ładunkowej oraz pojemności.
Długość naczepy
Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. To przedział, który najczęściej spotkamy w ofertach producentów i firm transportowych. Trzeba jednak zaznaczyć, że długość naczepy nie jest wartością stałą i zależy od kilku czynników, w tym od rodzaju zabudowy (stalowa/aluminiowa) oraz liczby osi i dopuszczalnej masy całkowitej zestawu (DMC). W praktyce długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.
Pojemność w metrach sześciennych (m³)
W codziennym funkcjonowaniu branży budowlanej, rolniczej czy transportowej jednym z najczęściej analizowanych parametrów jest bez wątpienia pojemność naczepy wywrotki w m³.
- 25 do 28 m³: To najczęściej spotykane modele, uznawane za najbardziej uniwersalne - idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych.
- 30 do 35 m³: Dedykowane są do transportu materiałów sypkich o mniejszej gęstości - takich jak trociny, torf, wapno czy niektóre frakcje odpadów. Tu pojemność pozwala przewieźć znacznie więcej objętości, przy zachowaniu masy mieszczącej się w ramach przepisów drogowych.
- Powyżej 35 m³ (nawet 45-50 m³): Takie modele spotkamy najczęściej w branży rolniczej lub tam, gdzie liczy się przede wszystkim objętość ładunku, a nie jego waga. Kukurydza, zboża, siano, pasze - te wszystkie materiały zajmują dużo miejsca, ale nie ważą wiele. Przykładowo, naczepa Wywrotka Aluminiowa MEGA LIGHT oferuje 45m³ pojemności ładunkowej. Wymiary wewnętrzne skrzyni ładunkowej wywrotki ok. 10 500 x 2 450 x 1 945 mm przekładają się na ok. 50 m³ pojemności ładunkowej lub 26 miejsc na palety.
Warto zaznaczyć, że pojemność naczepy typu wywrotka to dane wyrażane w metrach sześciennych (m³), które odnoszą się do objętości przestrzeni ładunkowej. W praktyce - 30 m³ oznacza, że zmieścimy 30 000 litrów materiału. Wysokość całkowita naczepy bez obciążenia to ok. 3 550 mm (przy wysokości siodła 1 200 mm bez obciążenia i nachyleniu dachu 100 mm).
Ładowność a masa własna
W branży TSL często mówi się o tonażu i dopuszczalnym obciążeniu, ale sama ładowność to nie wszystko. Jej realna wartość zależy od kilku powiązanych ze sobą czynników - jednym z najważniejszych są wymiary naczepy wywrotki. Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami.
Masa własna naczepy wywrotki zaczyna się od około 5 800 kg. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału (np. trociny), ale nie nadaje się do przewozu kruszywa o dużej masie. Dla porównania: naczepa o długości 8,5 metra i prostokątnej skrzyni z wysokimi burtami może pomieścić 30-35 m³, ale jej ładowność może być mniejsza niż naczepy o niższym nadwoziu i wzmocnionej ramie, która „zmieści” tylko 25 m³, ale udźwignie znacznie więcej.
Rodzaje naczep wywrotek: Stalowe czy aluminiowe?
Rodzaj zabudowy to jeden z kluczowych czynników wpływających na właściwości naczepy. Na rynku znajdziemy zarówno naczepy stalowe, jak i aluminiowe, które różnią się nie tylko wagą, ale także wytrzymałością oraz zastosowaniem.
- Naczepy stalowe: Są cięższe i bardziej odporne na uderzenia, co sprawia, że są idealne do transportu ciężkich materiałów, takich jak gruz, kamień czy asfalt. Zazwyczaj są krótsze i mają mniejszą pojemność, ale oferują większą ładowność. Na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości, wygrywa stalowa wanna o mniejszych gabarytach.
- Naczepy aluminiowe: Są lżejsze, co pozwala zwiększyć ładowność i zmniejszyć spalanie paliwa. Lepiej sprawdzają się przy przewozie lekkich materiałów sypkich, takich jak zboże, piasek, trociny, czy żwir, zwłaszcza na długich trasach. Aluminiowe naczepy zazwyczaj oferują większą pojemność. Przykładem jest Naczepa Wywrotka Aluminiowa MEGA LIGHT 45m³ klapo-drzwi.
Jak dobrać naczepę wywrotkę do swoich potrzeb?
Dobór wymiarów naczepy wywrotki to nie kwestia estetyki, lecz czystej praktyki. Jeśli przewoziłeś kiedyś piasek, gruz albo asfalt, wiesz, że dobór sprzętu ma znaczenie już na etapie załadunku. To od nich zależą pojemność, stabilność przy wyładunku i… rachunek za paliwo. W biznesie transportowym liczy się bowiem nie tylko to, ile ton przewieziemy - równie ważne jest, ile zmieści się w przestrzeni ładunkowej.
Czynniki wpływające na wybór
- Rodzaj ładunku: Jeśli wozisz ciężkie ładunki (asfalt, kamień, gruz), wybierz naczepę niższą i krótszą, o pojemności do 27 m³, najlepiej stalową. Jeśli potrzebna jest większa objętość (zboże, trociny), szukaj naczep dłuższych, ale lżejszych, np. aluminiowych.
- Teren pracy: Praca w mieście lub na ciasnym terenie wymaga lepszej manewrowości. Lepsza będzie stalowa wanna o długości 7,2-8,0 m i pojemności 24-27 m³.
- Liczba osi i DMC: Inny czynnik wpływający na wymiary naczepy wywrotki to liczba osi i dopuszczalna masa całkowita zestawu (DMC). Im większa ładowność i więcej osi, tym konstrukcja może być dłuższa, o ile oczywiście mieści się w przepisowych limitach drogowych.
- Wysokość siodła: Nie zapomnij sprawdzić wysokości siodła. Standard to ok. 1200 mm. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość - wtedy nawet wiadukt potrafi stać się problemem.
- Oś podnoszona: Rozważ także oś podnoszoną: przy pustym powrocie zmniejsza zużycie opon i paliwa.
Pojemność naczepy wywrotki w m³ musi odpowiadać nie tylko rodzajowi ładunku, ale także specyfice tras, warunkom terenowym i oczekiwaniom logistycznym. Nierzadko najczęstszym błędem jest kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzysta się jej pojemności, a spali się więcej paliwa. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.
Opcje i wyposażenie dodatkowe
Producenci oferują szeroki zakres opcji za dopłatą, które pozwalają dostosować naczepę wywrotkę do specyficznych potrzeb i zwiększyć jej funkcjonalność:
- GĘSIA SZYJA - nowość, poprawiająca aerodynamikę i stabilność.
- Aluminiowe nogi podporowe (redukcja masy o ok. 60 kg).
- Aluminiowe felgi (redukcja masy o ok. 150 kg przy 7 sztukach).
- Rękaw zsypowy z mocowaniem na ramie, ułatwiający precyzyjny rozładunek.
- Tłokowy wibrator podłogi, wspomagający opróżnianie lepkich materiałów.
- Osie JOST i inne na życzenie klienta.
- Opcjonalna skrzynia ładunkowa wywrotki 26,5 m³ przy wysokości wewnętrznej 1640 mm (dodatkowa masa ok. 90 kg).
- Opcjonalne ciągłe stalowe dno ścieralne 3 mm, z przyspawanym obramowaniem aluminiowym (dodatkowa masa ok. 460 kg).
- Opcjonalne aluminiowe dno ścieralne w tylnej części (ok. 3 500 mm od końca zsypu do materiałów sypkich, z dodatkową masą ok. 90 kg).
- Chroniony moduł analizy temperatury do optymalnego monitorowania temperatury (np. w transporcie asfaltu).
- Mobilny moduł drukarki do protokołowania transportu mieszanek (do celów dokumentacyjnych).
- Zawór odcinający w przypadku zasilania układarki, ułatwiający precyzyjne sterowanie podczas rozładunku.
Przepisy i regulacje prawne
Przepisy w Polsce i Unii Europejskiej są dość jasne w kwestii dopuszczalnych wymiarów i mas pojazdów ciężarowych. Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość - wtedy nawet wiadukt potrafi stać się problemem. Należy pamiętać, że większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem siodłowym to 35 ton.
Najczęściej zadawane pytania (FAQ)
- Czym różni się naczepa wywrotka od przyczepy wywrotki?
Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.
- Czy naczepy aluminiowe zawsze są lepsze od stalowych?
Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie. Do ciężkich materiałów (gruz, asfalt) stalowe naczepy są często bardziej wytrzymałe i odporne na uszkodzenia.
- Jak obliczyć pojemność naczepy wywrotki w m³?
Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.
- Czy mogę zamówić naczepę wywrotkę o niestandardowych wymiarach?
W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.
- Jakie są konsekwencje przeciążenia naczepy wywrotki?
Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa również ryzyko przewrócenia się pojazdu przy wywrocie, a także jest niezgodne z przepisami prawnymi.
- Ile kosztuje naczepa wywrotka?
Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Na cenę wpływają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe, np. osie podnoszone czy systemy monitorowania temperatury.
