Jak sprawdzić czujniki w ciągniku rolniczym? Kompleksowy przewodnik

Współczesne ciągniki rolnicze to zaawansowane maszyny, w których mechanika ściśle współpracuje z elektroniką. Za sprawne funkcjonowanie silnika, skrzyni biegów, układu hydraulicznego, napędu, a nawet komfortu operatora odpowiadają rozbudowane systemy elektroniczne i sieć czujników. Zrozumienie roli tych elementów oraz umiejętność ich podstawowej diagnostyki jest kluczowe dla utrzymania sprawności maszyn i szybkiego usuwania awarii.

Panel kontrolny ciągnika rolniczego z wyświetlaczem

Elektronika w nowoczesnych ciągnikach - co faktycznie steruje maszyną

Od prostych instalacji do sieci sterowników CAN

Współczesne ciągniki rolnicze charakteryzują się tym, że mechanika coraz mocniej łączy się z elektroniką. Za pracę silnika, skrzyni biegów, hydrauliki, napędu, a nawet fotela i klimatyzacji odpowiadają sterowniki ECU, połączone między sobą magistralą CAN. Jeden błąd w komunikacji lub pojedynczy uszkodzony czujnik potrafi unieruchomić ciągnik w najmniej odpowiednim momencie - podczas siewu, oprysku czy transportu zboża do skupu.

Instalacja elektryczna w ciągniku przestała być tylko „plątaniną kabli”, a stała się siecią logiczną. Działa w niej kilka lub kilkanaście sterowników: sterownik silnika, skrzyni, podnośnika, zaworów hydraulicznych, napędu przedniego mostu, EHR, a także moduły odpowiedzialne za deskę rozdzielczą, oświetlenie, klimatyzację czy systemy ISOBUS. Awaria jednego z tych elementów często objawia się w zupełnie innym miejscu niż przyczyna. Do diagnostyki i naprawy nie wystarczy już tylko miernik i żarówka kontrolna. Potrzebna jest podstawowa wiedza o elektronice, odrobina logiki oraz świadomość, jak współpracują czujniki z elektroniką ciągnika. Na szczęście wiele usterek da się namierzyć samodzielnie, zanim zadzwoni się po serwis.

Rola czujników w pracy ciągnika

Czujniki są „oczami i uszami” sterowników. Zbierają informacje o pracy silnika, skrzyni biegów, układu hydraulicznego i przekazują je do sterownika, który na tej podstawie podejmuje decyzje: poda więcej paliwa, obniży obroty, przełączy bieg, włączy wentylator, odetnie napęd lub wyświetli alarm. Awaria czujnika powoduje, że sterownik „głuchnie” lub „ślepnie” - i przechodzi w tryb awaryjny.

Typowy nowoczesny ciągnik ma kilkadziesiąt czujników różnego typu: temperatury, ciśnienia, położenia, prędkości, poziomu płynu, a nawet jakości powietrza w kabinie. W praktyce najczęściej psują się te pracujące w trudnych warunkach: na silniku, przy skrzyni, w pobliżu koła zamachowego albo w obudowie tylnego mostu, gdzie jest gorąco, wilgotno i brudno.

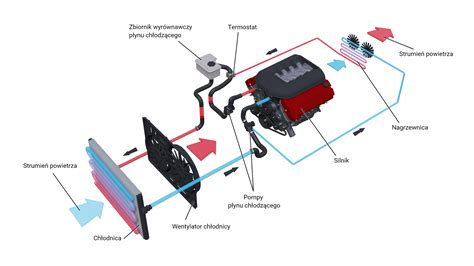

Przekrój silnika ciągnika z zaznaczonymi czujnikami

Najczęstsze źródła problemów z elektroniką

Wielu użytkowników od razu obwinia sterownik lub „skomplikowaną elektronikę”, a tymczasem przyczyna leży gdzie indziej. W praktyce gros awarii to:

  • złe połączenia masowe i zaśniedziałe konektory,
  • przetarte wiązki i zwarcia do masy,
  • uszkodzone czujniki (często tanie elementy),
  • słaby akumulator lub problemy z ładowaniem,
  • skutki mycia myjką ciśnieniową „na siłę” przy wtyczkach i sterownikach.

Dlatego diagnostykę zawsze zaczyna się od podstaw: napięcie zasilania, bezpieczniki, masy, wtyczki, stan wiązek. Dopiero później ma sens szukanie problemów w samych modułach i oprogramowaniu.

Kluczowe czujniki w silniku ciągnika i ich typowe usterki

Czujnik położenia wału i wałka rozrządu

Czujnik położenia wału (CKP) i czujnik wałka rozrządu (CMP) to jedne z najważniejszych elementów układu sterowania silnikiem. To na podstawie ich sygnałów sterownik silnika wyznacza moment wtrysku paliwa, kąt zapłonu w jednostkach benzynowych oraz rozpoznaje fazy pracy cylindrów.

Najczęstsze objawy uszkodzenia lub zakłóceń sygnału z tych czujników:

  • silnik gaśnie na ciepło i po ostygnięciu znów odpala,
  • brak możliwości odpalania mimo kręcenia rozrusznikiem,
  • migająca kontrolka awarii silnika, zapisane błędy synchronizacji,
  • nierówna praca i „szarpanie” przy zmianie obciążenia.

Przyczyny problemów są często prozaiczne: pęknięty przewód przy czujniku, zanieczyszczenia metaliczne przyklejone do końcówki czujnika indukcyjnego, woda we wtyczce. W starszych maszynach zdarza się również „obluzowanie” wieńca zębatki na kole zamachowym - sterownik gubi wtedy poprawny sygnał.

Podstawowa diagnostyka w warunkach gospodarstwa obejmuje:

  • kontrolę zasilania czujnika (5 V lub 12 V - w zależności od typu),
  • sprawdzenie oporu czujnika indukcyjnego (porównanie z danymi serwisowymi),
  • oględziny przewodu i wtyczki, delikatne oczyszczenie końcówki czujnika z opiłków,
  • podmianę na czujnik sprawny, jeśli jest dostępny.

Czujnik temperatury płynu, powietrza i paliwa

Silnik w nowoczesnym ciągniku ma zwykle kilka czujników temperatury: płynu chłodzącego, powietrza dolotowego, paliwa, czasem oleju. Ich błędne odczyty mogą powodować:

  • zbyt wysokie lub zbyt niskie obroty biegu jałowego,
  • zwiększone zużycie paliwa, czarne dymienie,
  • utrudniony rozruch na zimno lub na ciepło,
  • fałszywe alarmy przegrzania lub ich brak przy faktycznym przegrzaniu.

Czujniki temperatury to najczęściej proste termistory NTC. Psują się rzadko mechanicznie, ale mogą dawać fałszywe odczyty przez:

  • uszkodzenie wewnętrzne (starzenie materiału),
  • przerwę w przewodzie lub kiepski styk we wtyczce,
  • brak masy na obudowie silnika.

Szybka metoda wstępnej diagnozy to porównanie danych z komputera diagnostycznego z rzeczywistością. Przy zimnym silniku temperatura płynu, powietrza i paliwa powinna być zbliżona do temperatury otoczenia. Jeśli jeden z czujników „pokazuje swoje” 40-60°C, mamy podejrzewanie uszkodzenia. W prostszych przypadkach wystarczy wymienić sam czujnik i przeczyścić wtyczkę.

Czujnik ciśnienia w kolektorze (MAP) i przepływomierz (MAF)

W silnikach z doładowaniem turbodoładowanie jest kontrolowane na podstawie sygnału z czujnika MAP (ciśnienia w kolektorze dolotowym) oraz czasem z przepływomierza MAF (przepływu powietrza). Błędne odczyty powodują:

  • spadek mocy, „mułowatą” pracę, brak reakcji na gaz,
  • dymienie pod obciążeniem,
  • przejście w tryb awaryjny - ograniczenie obrotów i momentu obrotowego.

Częstą przyczyną problemów jest zabrudzony czujnik MAP - zapchany olejem, nagarem, pyłem. Czujnik zaczyna wtedy odczytywać niższe lub wyższe ciśnienia niż w rzeczywistości. W wielu przypadkach wystarczy go delikatnie oczyścić specjalnym preparatem do elektroniki i wydmuchać sprężonym powietrzem (z rozsądkiem, bez „wydzierania” wkładu).

Przepływomierze MAF są bardziej wrażliwe. Niewłaściwe czyszczenie może je łatwo uszkodzić. Jeżeli komputer pokazuje błędy związane z przepływem powietrza, a ciągnik ma przepracowane tysiące godzin w kurzu (np. przy prasie czy opryskiwaczu), warto najpierw:

  • sprawdzić filtr powietrza i przewody dolotowe (dziury, pęknięcia),
  • przejrzeć wtyczkę i wiązkę do MAF/MAP,
  • w ostateczności podmienić czujnik na pewny, zamiast „na ślepo” go czyścić agresywnymi środkami.

Czujniki ciśnienia paliwa i szyny common rail

W jednostkach common rail kluczowe są czujnik ciśnienia na listwie (rail sensor) oraz zawór regulacji ciśnienia. Ich nieprawidłowe działanie objawia się przede wszystkim trudnym rozruchem, brakiem mocy, szarpaniem podczas jazdy i błędami w sterowniku silnika (za wysokie lub za niskie ciśnienie).

Często przyczyną są:

  • zanieczyszczenia w paliwie,
  • zatarte wtryskiwacze nadmiernie przelewające paliwo,
  • uszkodzony czujnik lub zawór na listwie.

Do wstępnej diagnostyki w gospodarstwie można wykorzystać:

  • komputer diagnostyczny - podgląd ciśnienia rail podczas rozruchu,
  • zestaw menzurek do testu przelewów wtryskiwaczy,
  • kontrolę przewodów i wtyczek przy listwie oraz pompie wysokiego ciśnienia.

„Strzelanie” z częściami bez sprawdzenia parametrów zwykle wychodzi najdrożej. Często pierwszy podejrzany jest sam czujnik, a winny okazuje się wtryskiwacz przelewający paliwo do powrotu.

Czujniki w skrzyni biegów i układzie napędowym

Czujniki prędkości jazdy i obrotów wałka WOM

W skrzyniach biegów oraz przy wałku odbioru mocy pracują czujniki prędkości - indukcyjne lub hallotronowe. Służą do pomiaru prędkości jazdy, obrotów WOM, kontroli działania automatycznego WOM i funkcji bezpieczeństwa. Typowe objawy problemów z tymi czujnikami to:

  • brak wskazania prędkości jazdy na wyświetlaczu,
  • nieprawidłowe lub skaczące obroty WOM na zegarach,
  • brak możliwości włączenia niektórych funkcji automatycznych WOM,
  • błędy w sterowniku podnośnika (EHR) zależne od sygnału prędkości.

Dość często awarii ulega sam przewód przy czujniku - jest narażony na drgania, uderzenia kamieni, kontakt z błotem i nawozami. W wielu modelach ciągników czujnik prędkości WOM lub jazdy można wymienić od zewnątrz, bez rozbierania skrzyni, co znacznie obniża koszt naprawy.

Czujniki położenia dźwigni, rewersu i biegów

W skrzyniach półautomatycznych i bezstopniowych sterownik musi dokładnie wiedzieć, w jakim położeniu znajduje się dźwignia zmiany biegów, rewersu czy wybór zakresu. Informują go o tym czujniki położenia - potencjometry, mikroprzełączniki lub bezstykowe czujniki Halla.

Problemy z nimi objawiają się jako:

  • brak reakcji na przełączenie rewersu,
  • niemożność włączenia określonych biegów lub zakresów,
  • mrugające kontrolki skrzyni, piski ostrzegawcze,
  • czasowe zaniknięcie napędu podczas jazdy (sterownik „gubi” aktualne położenie).

Często winna jest luzująca się dźwignia i mechaniczne wybicie potencjometru, a nie sama elektronika. Przy pierwszych objawach nie trzeba od razu wymieniać całego joysticka - czasem wystarczy regulacja położenia lub wymiana taniego potencjometru.

Czujnik ciśnienia oleju w skrzyni i układzie hydraulicznym

W skrzyni biegów i tylnym moście pracują czujniki ciśnienia oleju odpowiedzialne za:

  • kontrolę ciśnienia smarowania skrzyni,
  • monitorowane ciśnienie sterowania sprzęgieł i przekładek,
  • kontrolę ciśnienia w układzie hydrauliki zewnętrznej.

Błędne odczyty mogą prowadzić do dwóch skrajnych sytuacji. Z jednej strony ciągnik hamuje swoją pracę, wyrzuca błędy, przechodzi w tryb awaryjny. Z drugiej - przy uszkodzonym czujniku ostrzegawczym kierowca może jechać dalej z realnie zbyt niskim ciśnieniem, co kończy się zatarciem skrzyni lub zniszczeniem pomp.

Dlatego przy komunikatach o zbyt niskim ciśnieniu oleju w skrzyni lepiej nie ryzykować. Najszybsza diagnostyka to pomiar ciśnienia manometrem w odpowiednim punkcie serwisowym i porównanie z odczytem z czujnika. Jeśli mechaniczne ciśnienie jest prawidłowe, podejrzenie pada na czujnik lub wiązkę.

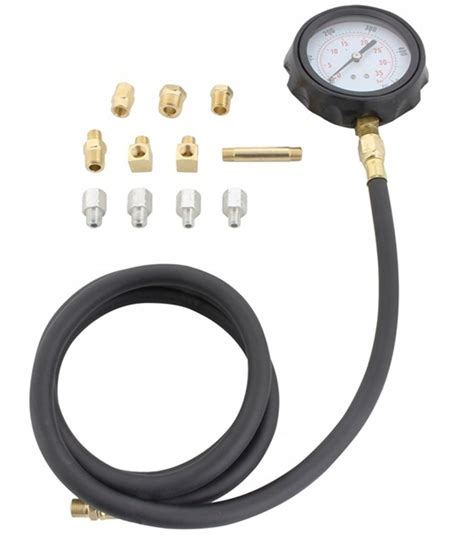

Manometr do pomiaru ciśnienia oleju

Czujniki i elektronika układu hydraulicznego oraz podnośnika

Czujniki położenia ramion podnośnika (EHR)

W nowoczesnych podnośnikach EHR czujnik położenia ramion (potencjometr lub bezstykowy czujnik kąta) odpowiada za precyzyjną regulację pozycyjną i siłową. Bez niego sterownik nie wie, na jakiej wysokości znajduje się narzędzie. Typowe objawy jego uszkodzeń:

  • szarpanie ramionami przy podnoszeniu lub opuszczaniu,
  • brak możliwości ustawienia konkretnej wysokości - ramiona „żyją własnym życiem”,
  • błędy EHR na wyświetlaczu, miganie diod na panelu podnośnika,
  • nagłe opadanie lub podnoszenie podnośnika bez reakcji operatora.

Czujniki nacisku i siły uciągu

W wielu ciągnikach sterownik EHR korzysta z czujników nacisku na cięgłach dolnych lub sworzniach, aby regulować siłę uciągu i utrzymywać stałą głębokość roboczą narzędzia. W starszych konstrukcjach były to rozbudowane mechanizmy mechaniczne; w nowszych - tensometry i czujniki ciśnienia w elementach pomiarowych.

Typowe objawy problemów z czujnikami siły uciągu to:

  • brak stabilnej głębokości orki - narzędzie raz się zagłębia, raz wychodzi na wierzch,
  • zbyt agresywne reagowanie podnośnika na zmiany oporu (ciągłe podnoszenie i opuszczanie),
  • konieczność ustawiania podnośnika wyłącznie w trybie pozycyjnym, bo regulacja siłowa „wariuje”,
  • komunikaty o błędzie czujnika nacisku lub siły uciągu.

W praktyce problemem bywają także poluzowane cięgła, zużyte tuleje i sworznie. Elektronika dostaje wtedy zakłócony sygnał mechaniczny. Szybki przegląd luzów na zawieszeniu podnośnika i sprawdzenie, czy przewody czujników nie są naciągnięte lub przyciśnięte, często rozwiązuje sprawę bez wymiany części. Diagnostyka w gospodarstwie może obejmować:

  • odłączenie czujnika i sprawdzenie reakcji sterownika (czy przechodzi na tryb awaryjny EHR),
  • sprawdzenie oporu lub napięcia sygnału czujnika przy różnych obciążeniach,
  • kontrolę mechaniki zawieszenia - czy cięgła swobodnie pracują, bez zacięć.

Czujniki położenia zaworów sekcyjnych hydrauliki zewnętrznej

W rozbudowanych blokach hydraulicznych stosuje się zawory proporcjonalne sterowane elektronicznie. Ich położeniem często zarządzają czujniki liniowe lub potencjometry, które informują sterownik, jak bardzo dany obwód jest otwarty. Gdy pojawiają się problemy z tymi czujnikami, operator obserwuje:

  • brak płynnej regulacji wydatku oleju (narzędzie reaguje skokowo),
  • samoczynne wyłączanie lub „przycinanie się” jednej z sekcji,
  • nadmierne nagrzewanie się bloku zaworowego przez ciągły przepływ oleju przez szczelinę,
  • błędy sterownika hydrauliki dotyczące pozycji zaworów.

Najczęstszą przyczyną bywa zabrudzenie lub korozja wewnątrz korpusów, które powodują zwiększone opory ruchu suwaka. Elektronika próbuje ustawić zawór w zadanej pozycji, co prowadzi do nieprawidłowego działania.

Szybka diagnostyka w gospodarstwie - praktyczne podejście

Diagnostyka maszyn rolniczych jest niezwykle istotna dla utrzymania ich sprawności i wydajności. Niestety, wielu kompetentnych serwisantów nie dysponuje narzędziem diagnostycznym dedykowanym do diagnostyki pojazdów rolniczych bądź maszyn budowlanych. Istnieją jednak niezależne urządzenia, które wspomagają diagnostykę.

EXPERT PROBLEM CIŚNIENIA PALIWA CR DIESEL ODCZYT PARAMETRÓW . USTALANIE USTERKI COMMON RAIL BOSCH

Diagnostyka ciśnienia paliwa w ciągniku New Holland

Urządzenia i napędy najnowszej generacji stosowane w rolnictwie i budownictwie (Off Highway) dorównują zaawansowaniem i złożonością konstrukcjom stosowanym w konwencjonalnych pojazdach ciężarowych czy osobowych. Zastosowanie układu paliwowego Common Rail stało się standardem w przypadku silników o zapłonie samoczynnym. Common Rail to zaawansowany system wtrysku paliwa, który jest powszechnie stosowany w nowoczesnych ciągnikach rolniczych. Jednym z kluczowych parametrów tego systemu jest ciśnienie paliwa w szynie paliwowej. Tester ciśnienia RPT-5 umożliwia pomiar ciśnienia w listwie dzięki równoległemu podłączeniu do czujnika ciśnienia.

W ciągniku T4.80N napędzanym silnikiem F5D zastosowano układ Bosch z pompą wtryskową CP4.1. Aby skorzystać z testera RPT-5 wystarczy fizyczny dostęp do czujnika ciśnienia. Nie są wymagane schematy elektryczne, ponieważ urządzenie jest w stanie automatycznie określić układ połączeń. Urządzenie oferuje podobną funkcjonalność jak podgląd parametrów bieżących realizowany przez tester diagnostyczny mający dostęp do danych ECU. Dzięki niezależnemu działaniu możemy badać układy wtryskowe ciągników, maszyn budowlanych czy innych silników.

Urządzenie RPT-5 wyświetla bieżącą wartość ciśnienia lub napięcie wyjściowe, mierzy także napięcie, jakim jest zasilany czujnik z ECU (5V). Urządzenie może działać samodzielnie lub z aplikacją. Wraz z urządzeniem otrzymujemy oprogramowanie dla systemu Android. Aplikacja może rejestrować przebiegi ciśnienia, a także oferuje zdalny odczyt parametrów np. z kabiny ciągnika. RPT-5 nadaje się również do przeprowadzenia testów innych czujników z wyjściem napięciowym, takich jak czujniki pedału przyspieszenia czy ciśnienia w kolektorze. Dla bardziej zaawansowanych użytkowników można polecić urządzenie EDIA-PRO. To bardziej zaawansowany system do niezależnej diagnostyki systemów common rail, oparty na oscyloskopowych pomiarach podstawowych sygnałów układu. EDIA-PRO może z powodzeniem wspomagać diagnostykę maszyn rolniczych i budowlanych.

Testy wtryskiwaczy testerem SIT-12

Wtryskiwacze paliwa odgrywają kluczową rolę w precyzyjnym dawkowaniu paliwa. Problemy z wtryskiwaczami mogą objawiać się na wiele sposobów: od nierównomiernej pracy po poważne awarie. SIT-12 jest wygodnym w obsłudze narzędziem diagnostycznym do testowania parametrów elektrycznych wtryskiwaczy. W przypadku wtryskiwaczy elektromagnetycznych, takich jak wtryskiwacze rodziny CRI2.2 Bosch zastosowane w badanym ciągniku New Holland możemy wykonać zestaw pomiarów elektrycznych:

  • Pomiar rezystancji wtryskiwaczy: SIT-12 pozwala na sprawdzenie oporności wtryskiwaczy z rozdzielczością miliomów, co umożliwia wykrycie ewentualnych zwarć lub przerw w cewce wtryskiwacza. Prawidłowa rezystancja to w tym przypadku ok. 0,22 - 0,28 Ω.
  • Pomiar indukcyjności: jako uzupełnienie pomiaru rezystancji, zmierzenie indukcyjności cewki powala dokładniej porównać komplet podzespołów. Prawidłowa wartość w przypadku tych wtryskiwaczy przy zastosowanej częstotliwości pomiaru to ok. 100 - 120 uH.
  • Test izolacji: Wykonując test wtryskiwacza pod wysokim napięciem weryfikujemy głównie brak uszkodzeń obudowy w obrębie części elektrycznej wtryskiwacza. Prawidłowe wskazanie to wynik powyżej zakresu pomiarowego.

Tester akumulatorów DBT-12+

Akumulator jest niezbędnym elementem każdego ciągnika, zapewniającym energię niezbędną do uruchomienia silnika i zasilania elektrycznych układów, w jakie wyposażony jest dany pojazd. DBT-12+ to niezawodny sprzęt do diagnostyki akumulatorów, który sprawdza również układy ładowania i rozruchu.

  • Pomiar napięcia akumulatora: DBT-12+ umożliwia szybkie sprawdzenie stanu naładowania i szacowanego prądu rozruchowego dzięki pomiarowi rezystancji wewnętrznej baterii.
  • Test układu rozruchu: urządzenie rejestruje przebieg napięcia w trakcie startu silnika pozwalając na pośrednią ocenę działania rozrusznika.
  • Ocena układu ładowania: Dzięki funkcji testowania układu ładowania możemy zweryfikować działanie alternatora wraz z regulatorem napięcia. Zarejestrowane tętnienia napięcia pomagają wykryć usterki nawet jeśli napięcie wyjściowe mieści się w normie.

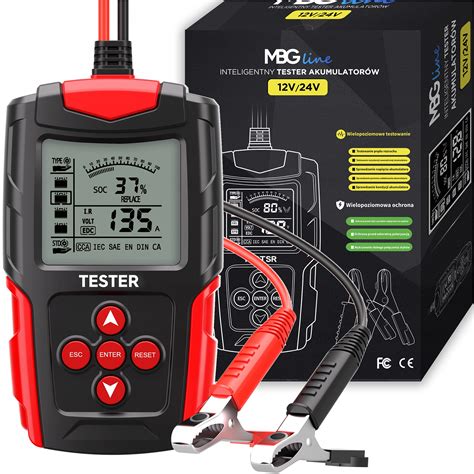

Tester akumulatorów podłączony do akumulatora ciągnika

Praktyczne przykłady usterek i ich diagnostyka

W niektórych przypadkach do naprawy maszyn rolniczych czy budowlanych jest konieczny specjalny sprzęt oraz oprogramowanie. Mimo tego jest wiele sytuacji, w których diagnostykę maszyn rolniczych możemy wykonać niezależnie. Możliwość wysterowania zainstalowanych komponentów, wymuszona regeneracja DPF, kalibracje skrzyni biegów itp. to zadania dla sprzętu dedykowanego do pracy z tymi pojazdami. Natomiast w przypadku problemów z nierównomierną pracą, utrudnionym bądź niemożliwym rozruchem można zacząć od uniwersalnych metod diagnostyki, znanych mechanikom. Fachowiec na podstawie zachowania pojazdu i dzięki znajomości ogólnych metod diagnostyki w wielu przypadkach z powodzeniem zidentyfikuje problem.

Przykład 1: Diagnostyka problemów z rozruchem ciągnika

Ciągnik nie uruchamia się, a użytkownik podejrzewa problem z układem paliwowym. Za pomocą RPT-5 można szybko sprawdzić ciśnienie paliwa w szynie Common Rail. Jeśli ciśnienie jest zbyt niskie, może to wskazywać na problem z pompą paliwową lub wtryskiwaczami. Dalsza diagnostyka z użyciem SIT-12 pozwoli na sprawdzenie wtryskiwaczy pod kątem uszkodzeń elektrycznych lub mechanicznych. DBT-12+ zdiagnozuje akumulator oraz układ rozruchowy.

Przykład 2: Spadek mocy silnika podczas pracy

Maszyna traci moc podczas pracy. RPT-5 użyty do pomiaru ciśnienia paliwa może ujawnić, że problem leży w niskim ciśnieniu paliwa, co może być spowodowane zatkanymi filtrami paliwa lub problemem z pompą. Dodatkowo, testowanie wtryskiwaczy za pomocą SIT-12 może ujawnić, że jeden z wtryskiwaczy działa niewłaściwie, co wpływa na wydajność silnika.

Przykład 3: Problemy z elektryką

Jeśli występują problemy z elektryką, to za pomocą DBT-12+ można sprawdzić stan akumulatora, a także kondycję alternatora. Jeśli akumulator jest w złym stanie, jego wymiana może rozwiązać problemy z elektryką pojazdu.

Czujnik kontaktronowy w kombajnie John Deere 1075

Czujnik z magnesem w kombajnie John Deere 1075 to najprawdopodobniej kontaktron, który działa jako przełącznik stykowy reagujący na pole magnetyczne magnesu umieszczonego na blaszce. W stanie spoczynku styki są zwarte lub rozwarte w zależności od konstrukcji, a zbliżenie magnesu powoduje zmianę stanu styków, co skutkuje załączeniem obwodu. Pomiar rezystancji powinien wykazywać stan zwarcia (bliską zeru) lub przerwy (brak ciągłości), a wartości w kOhmach wskazują na uszkodzenie czujnika. Czujnik ma dwa przewody: masa oraz przewód sterujący kontrolką lub klaksonem.

W typowej instalacji 12V/5W żarówka jest połączona szeregowo z kontaktronem i masą, co umożliwia jej zapalenie po zamknięciu obwodu. Żeby świeciło, należy podłączyć +12V - żarówka - kontaktron - masa. Kontrakton powinien uciągnąć 12V/5W; większe moce przez element wykonawczy. Połączenie dwóch kabli razem może spowodować zapalenie kontrolki w kabinie. Jeśli tak, to masz uszkodzony kontaktron lub magnes jest za daleko. Magnes dochodzący do samego kontaktronu powinien działać poprawnie. Jak napisano wcześniej, są dwa stany - albo całkowita przerwa, albo zwarcie. Rezystancja w kOhmach świadczy o uszkodzeniu czujnika.

W kombajnie John Deere 1075 czujnik ten jest podłączony do przekaźnika (podobnego do przekaźnika świateł), który uruchamia klakson w przypadku wykrycia zapchania czujników słomą. Działanie czujnika opiera się na zmianie stanu styków pod wpływem pola magnetycznego magnesu, który może powodować zwarcie lub przerwę w obwodzie, w zależności od konstrukcji. Kiedy magnes jest oddalony, obwód jest zamknięty, a kiedy zbliży się magnes, obwód zostaje przerwany i wtedy przekaźnik uruchamia klakson.

Kontaktron z magnesem na blaszce

Podsumowanie

Niezależna diagnostyka maszyn rolniczych jest możliwa dzięki zaawansowanym narzędziom diagnostycznym, takim jak testery RPT-5, SIT-12 i DBT-12+. Te urządzenia pozwalają na przeprowadzenie szerokiego zakresu pomiarów i diagnozowanie wielu usterek bez potrzeby korzystania ze specjalistycznych interfejsów diagnostycznych. Dzięki nim typowy mechanik pracujący na co dzień z napędami pojazdów osobowych i ciężarowych może zidentyfikować wiele problemów z tymi maszynami.
