Współczesne silniki spalinowe, zwłaszcza te turbodoładowane, opierają swoje działanie na zaawansowanej elektronice i sieci czujników. Jednym z kluczowych elementów tej sieci jest MAP Sensor (Manifold Absolute Pressure Sensor), czyli czujnik ciśnienia bezwzględnego w kolektorze dolotowym. Odgrywa on niezwykle ważną rolę w zapewnieniu optymalnej pracy jednostki napędowej, wpływając na dobór odpowiedniej dawki mieszanki paliwowo-powietrznej.
Czym jest MAP Sensor i jaka jest jego funkcja?
MAP Sensor to czujnik ciśnienia bezwzględnego w kolektorze dolotowym, który służy do pomiaru ciśnienia powietrza w tym elemencie. Mierzy on ciśnienie niezależnie od ciśnienia atmosferycznego panującego na zewnątrz, co jest kluczem do zapewnienia silnikowi odpowiednich warunków pracy. Dzięki pomiarowi bezwzględnego ciśnienia, a nie względnego, czujnik MAP nie jest podatny na zmiany ciśnienia atmosferycznego, co było problemem w dawnych czujnikach podciśnienia oraz nadciśnienia. Jest to urządzenie znacznie bardziej czułe i pozwala określać panujące w kolektorze ciśnienie powietrza ze znacząco większą precyzją. Pierwsze takie czujniki funkcjonują w samochodach od ponad 20 lat, zastępując przestarzałe czujniki nadciśnienia i podciśnienia w kolektorze.
Wpływ MAP Sensora na pracę silnika
Informacje z czujnika MAP, w postaci wysokiego lub niskiego napięcia elektrycznego, trafiają do sterownika silnika (ECU). Na ich podstawie sterownik ustala parametry pracy jednostki napędowej, w szczególności dawkę paliwa dostarczaną do komory spalania. Dawka ta musi być dobrana zgodnie z zapisanym w pamięci komputera przelicznikiem, który uwzględnia między innymi ciśnienie powietrza przepływającego przez kolektor dolotowy (wartość mierzona przez czujnik MAP) oraz poziom obciążenia jednostki napędowej.
Ciśnienie w kolektorze informuje o obciążeniu jednostki napędowej. Mierniki naprężenia, znajdujące się na cienkiej silikonowej membranie, precyzyjnie określają wartość ciśnienia, ponieważ podciśnienie w kolektorze dolotowym oddziałuje na nią tylko z zewnętrznej strony. Po drugiej stronie membrany znajduje się hermetyczne wnętrze komory silnika, w którym panuje podciśnienie referencyjne, nie zaburzające wskazań czujnika.
Jakiekolwiek nieprawidłowości w obliczeniu właściwej proporcji powietrza i paliwa dla uzyskania odpowiedniej mieszanki paliwowo-powietrznej oznaczają, że silnik przestaje pracować prawidłowo. Stąd czujnik MAP jest jednym z tych elementów, które mają istotny wpływ na działanie jednostki napędowej. Prawidłowe działanie czujnika zapewnia płynną pracę jednostki napędowej.

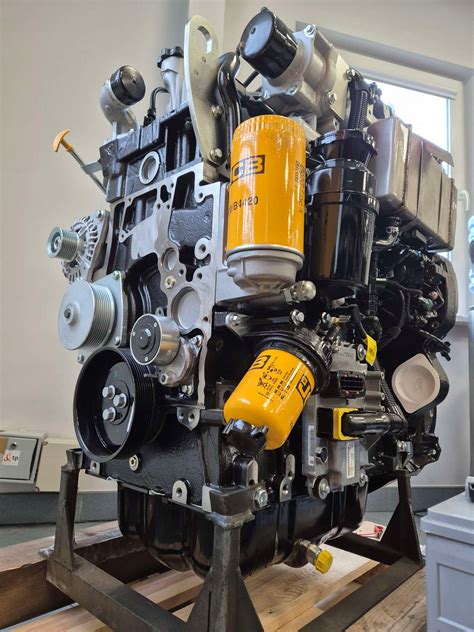

Lokalizacja czujnika ciśnienia doładowania
Położenie czujnika ciśnienia doładowania zależy od konstrukcji silnika oraz modelu i producenta maszyny. Najczęściej montowany jest na przewodzie dolotowym, bezpośrednio w kolektorze dolotowym lub między nim a turbosprężarką.
Objawy i przyczyny awarii MAP Sensora
Największą wadą czujnika MAP jest jego wrażliwość na zanieczyszczenia. W przypadku całkowicie szczelnych układów dolotowych oraz dobrych, prawidłowo wymienianych filtrów powietrza nie stanowi to problemu, jednak wystarczy drobna nieszczelność, niechlujna wymiana filtra powietrza czy inne nieprawidłowości w eksploatacji i konserwacji układu, by sensor MAP uległ uszkodzeniu na skutek zabrudzenia. Jego wrażliwość na zanieczyszczenia często daje się we znaki właścicielom starszych i mocno sfatygowanych maszyn, w których stan kolektorów dolotowych pozostawia wiele do życzenia.
Inne przyczyny uszkodzenia czujnika to:
- Naturalne zużycie mechaniczne.
- Zanieczyszczenia osadzające się na sensorze, takie jak kurz, olej czy sadza, mogą skutecznie zakłócać jego działanie.
- Brak systematycznej wymiany filtra powietrza lub jego nieszczelności, co powoduje zabrudzenie sensora.
- Przetarcia lub uszkodzenia izolacji albo luźne połączenia styków przyczyniają się do braku stabilności w przesyłaniu sygnałów.
- Korozja spowodowana przez wilgoć i inne czynniki atmosferyczne wywołująca przerwy w obwodach elektrycznych.
- Wyeksploatowanie silnika, wycieki oleju.
- Przypadkowe wybuchy gazu w kolektorze dolotowym, które mogą mieć miejsce w instalacjach LPG starego typu.
Typowe objawy uszkodzonego czujnika MAP Sensor:
- Szarpania silnika podczas przyspieszania - brak dynamiki, ogólne zmniejszenie osiągów pojazdu.
- Nagłe spadki mocy.
- Zwiększone zużycie paliwa.
- Gaśnięcie silnika pracującego na wolnych obrotach lub trudności z utrzymaniem stałej prędkości.
- Tzw. falowanie obrotów na biegu jałowym.
- Brak doładowania - uszkodzony czujnik może całkowicie zahamować pracę turbosprężarki.
- Zapalanie się kontrolki „check engine” na desce rozdzielczej - sygnał, że sterownik silnika wykrył problem z jednym z podzespołów.
Każdy z powyższych objawów powinien skłonić do sprawdzenia stanu czujnika MAP.
Bez tego czujnika silnik nie ma szans! 🔧 Co robi MAP Sensor w Twoim aucie?
Diagnostyka i konserwacja czujnika MAP Sensor
Jak sprawdzić czujnik ciśnienia doładowania?
Sprawność czujnika ciśnienia doładowania można sprawdzić na kilka sposobów:
- Podłączenie do komputera diagnostycznego: Usługę najlepiej zlecić mechanikowi, który odczyta kody błędów zapisane w pamięci sterownika silnika i będzie w stanie zidentyfikować problem.
- Samodzielne sprawdzenie multimetrem:
- Zlokalizuj czujnik ciśnienia doładowania: Zwykle znajduje się on w kolektorze dolotowym lub w pobliżu turbosprężarki. Warto sprawdzić instrukcję obsługi pojazdu lub schemat silnika.
- Odłącz akumulator i czujnik, aby uniknąć zwarć elektrycznych.
- Sprawdź napięcie zasilania: Multimetr ustaw na tryb pomiaru napięcia stałego (DCV), jedną końcówkę miernika podłącz do przewodu zasilającego czujnika, a drugą do masy auta. Napięcie powinno wynosić około 5 V. Mniejsze napięcie może wskazywać na awarię czujnika.
- Sprawdź sygnał wyjściowy: Jedną końcówkę multimetru podłącz do przewodu sygnałowego czujnika, a drugą do masy pojazdu. Za pomocą wężyka podciśnieniowego i pompki podciśnieniowej wygeneruj podciśnienie w czujniku. Napięcie powinno się zmieniać wraz ze zmianami ciśnienia. Należy zwrócić uwagę na specyfikacje techniczne pojazdu, ponieważ wartości mogą się różnić.
- Diagnostyka oscyloskopem: Podłącz sondy do masy i przewodu sygnałowego MAP sensora. Zdemontuj rurę podciśnienia i podłącz do niej pompę podciśnieniową, a następnie włącz zapłon i zmieniaj ciśnienie w dolocie. Skokom ciśnienia powinna towarzyszyć zmiana wskazań na oscylatorze. Do prawidłowej oceny stanu MAP sensora potrzebna jest wiedza z zakresu elektroniki samochodowej.
Czyszczenie i konserwacja czujnika ciśnienia doładowania
Czujnik ciśnienia doładowania warto co jakiś czas kontrolnie sprawdzić i wyczyścić. Czynność nie jest skomplikowana, więc przy minimalnej wiedzy mechanicznej można zrobić to samodzielnie. Jest to jednak delikatny element elektroniczny, zatem trzeba obchodzić się z nim umiejętnie, aby niczego nie uszkodzić.
Aby wyczyścić sensor, trzeba go wymontować z auta. Zanim to zrobimy, należy odłączyć akumulator i odpiąć złącza elektryczne. Do odkręcenia śrub mocujących przyda się klucz torx T27. Do czyszczenia stosuje się środki o właściwościach rozpuszczających ciężkie smary i oleje, np. benzynę ekstrakcyjną. Nie zaleca się używania silnych preparatów chemicznych i rozpuszczalników, ponieważ mogłyby uszkodzić sensor. Przy okazji czyszczenia warto sprawdzić stan połączeń i przewodów.

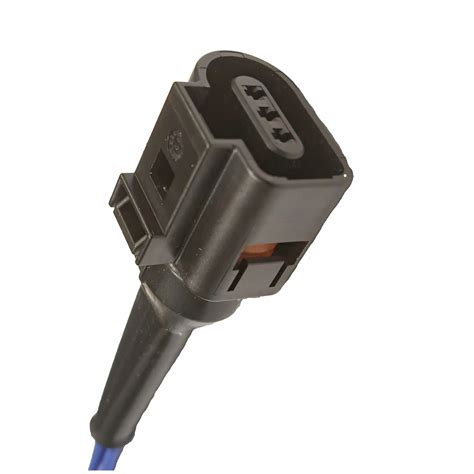

Naprawa czy wymiana MAP Sensora?
To, czy czujnik ciśnienia doładowania można naprawić, czy też trzeba go wymienić, zależy od jego stanu. Jeśli zauważono przetarcia i uszkodzenia izolacji albo luźne połączenia, wystarczy wymienić te elementy lub naprawić. Podobnie, gdy mamy do czynienia z brudnym czujnikiem ciśnienia doładowania.
Natomiast, jeśli doszło do korozji albo zużycia mechanicznego, jedynym wyjściem będzie wymiana części. Ceny nowych czujników ciśnienia doładowania wynoszą, w zależności od marki i modelu, od ok. 50 do ok. 500 zł. Koszt jego wymiany w warsztacie także nie jest wysoki - średnio zapłacimy za usługę ok. 100-200 zł.
Warto pamiętać, że nowy element trzeba skalibrować za pomocą komputera diagnostycznego. W innym przypadku czujnik może dawać błędne odczyty.
Modyfikacje czujnika MAP (tuning)
Fani tuningu często zastanawiają się, jak "oszukać" MAP Sensor, aby zwiększyć osiągi jednostki napędowej. Jednym ze sposobów jest umieszczenie rezystora pomiędzy wyjściem MAP Sensora a masą. Taka modyfikacja powoduje zaniżenie pomiaru podawanego do sterownika. W efekcie sterownik otrzymuje informację o niskim ciśnieniu doładowania, co powoduje jego automatyczne zwiększenie, a tym samym wyższą moc na pełnym zakresie obrotów.
Inną metodą jest zastosowanie diody Zenera z napięciem w zakresie od 4,5 do 4,7 V, umieszczonej również pomiędzy wyjściem sensora MAP a masą. Dioda blokuje pomiar na określonym poziomie, co pozwala na zaprogramowanie wartości podawanych do sterownika. Zaletą diody Zenera jest to, że można zwiększyć obciążenie turbosprężarki tylko przy wysokich obrotach silnika, dzięki czemu podczas spokojnej jazdy MAP sensor może pracować bez zmian.
Uwaga! Powyższe modyfikacje mogą doprowadzić do uszkodzenia lub szybszego zużycia silnika oraz turbosprężarki. Konsekwencje bywają kosztowne, a niekiedy nawet niebezpieczne, np. mieszanka w cylindrze może zapalić się w niewłaściwym momencie. Zwiększanie mocy silnika wymaga fachowej wiedzy i nie ogranicza się do zmiany tylko jednego elementu układu.
