Prawidłowe funkcjonowanie opryskiwacza rolniczego jest kluczowe dla efektywnej ochrony roślin. Jednym z fundamentalnych parametrów kontrolnych jest ciśnienie robocze, które często monitorowane jest przez komputer pokładowy za pomocą dedykowanych czujników. Precyzyjne wskazania ciśnienia umożliwiają operatorowi utrzymanie optymalnych warunków pracy i zapewnienie równomiernego pokrycia opryskiwanego obszaru.

Wymagania Techniczne i Wybór Czujnika Ciśnienia

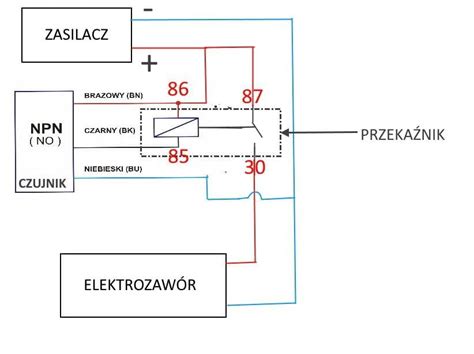

Współczesne opryskiwacze są wyposażone w komputery sterujące, które często mają możliwość pokazywania ciśnienia roboczego na wyświetlaczu. Podłączenie czujnika ciśnienia zazwyczaj odbywa się poprzez standardową kostkę, często 3-pinową.

Parametry Czujnika: Zasilanie, Sygnał i Zakres

Zgodnie z instrukcjami, typowy czujnik ciśnienia powinien być zasilany napięciem od 5 do 10 VDC. Sygnał wyjściowy najczęściej wynosi 4-20mA, co jest standardem w automatyce przemysłowej, zapewniającym stabilność transmisji na dłuższych dystansach i odporność na zakłócenia. Maksymalne ciśnienie, które czujnik powinien być w stanie mierzyć, to około 40 BAR.

Pojawia się pytanie dotyczące możliwości zastosowania czujnika o innych parametrach. Na przykład, czy można użyć czujnika o wyższym napięciu zasilania, np. 10-30 VDC, i niższym maksymalnym ciśnieniu roboczym, np. 15 BAR? Zastosowanie czujnika o wyższym zakresie napięcia zasilania, niż wymagane przez komputer opryskiwacza (5-10 VDC), może skutkować jego uszkodzeniem lub nieprawidłowym działaniem, jeśli komputer nie jest w stanie dostarczyć takiego napięcia lub nie jest przystosowany do pracy z takim zakresem. Z kolei wybór czujnika o niższym maksymalnym ciśnieniu roboczym (np. 15 BAR zamiast 40 BAR) jest możliwy, jeśli rzeczywiste ciśnienie pracy opryskiwacza nigdy nie przekracza tej wartości. Jest to nawet zalecane, aby wskazania były bardziej precyzyjne w typowym zakresie roboczym. Kluczowe jest jednak, aby komputer opryskiwacza był w stanie prawidłowo interpretować sygnał wyjściowy 4-20mA z tego czujnika, kalibrując go odpowiednio do nowego zakresu ciśnienia.

Typowe Problemy z Ciśnieniem i Usterki Czujników

W praktyce eksploatacji opryskiwaczy często spotyka się różnorodne problemy związane z ciśnieniem roboczym oraz awariami czujników. Zrozumienie ich przyczyn jest kluczowe dla szybkiej i skutecznej diagnostyki.

Awaria Czujnika Ciśnienia

Jednym z najczęstszych problemów jest uszkodzenie samego czujnika. Objawy mogą być różne: na początku czujnik może działać prawidłowo, po czym wskazania spadają do 0 na wyświetlaczu. Taka sytuacja zazwyczaj świadczy o wewnętrznym uszkodzeniu czujnika, konieczna jest wtedy jego wymiana. Przykładowo, w opryskiwaczach Krukowiak z osprzętem Arag i komputerem Bravo 300, takie awarie nie są rzadkością.

Niskie Ciśnienie Pomimo Maksymalnych Ustawień

Innym częstym problemem jest niemożność uzyskania wymaganego ciśnienia roboczego, nawet gdy "gałka na rozdzielaczu" jest skręcona do oporu, a silnik pracuje na maksymalnych obrotach. W takich przypadkach ciśnienie może nie przekraczać 9-9,5 BAR. Sytuacja ta sugeruje problem w układzie hydraulicznym opryskiwacza, a niekoniecznie w czujniku.

Spadki Ciśnienia na Nawrotach lub po Zamknięciu Zaworów

W niektórych opryskiwaczach, na przykład marki Lochman, obserwuje się spadki ciśnienia o kilka barów przy każdym uwrociu i zamknięciu zaworu. Ciśnienie powoli podnosi się do zadanej wartości, ale osiąga ją dopiero w połowie rządka lub później, co wymaga manualnego "dobijania" ciśnienia przy każdym przejeździe. Ten problem jest szczególnie irytujący i świadczy o niewydolności układu regulacji ciśnienia lub pompy.

Potencjalne Przyczyny Niskiego Ciśnienia i Spadków

Problemy z niskim ciśnieniem lub jego niestabilnością mogą mieć wiele przyczyn, od prostych do bardziej złożonych.

Elementy Układu Ciśnieniowego do Sprawdzenia:

• Regulator ciśnienia: Mimo wymiany na nowy, regulator może być wadliwy lub źle ustawiony. Jego nieprawidłowe działanie jest częstą przyczyną trudności z utrzymaniem stabilnego ciśnienia.
• Pompa: W przypadku pomp takich jak Comet 1400, problemy z ciśnieniem mogą wskazywać na zużycie lub uszkodzenie elementów pompy (np. membran, zaworków), co prowadzi do spadku wydajności.
• Filtry: Chociaż użytkownicy często sprawdzają i czyszczą filtry, nawet minimalne zanieczyszczenia w trudno dostępnych miejscach (np. filtr na ssaniu) mogą ograniczać przepływ i powodować spadki ciśnienia.
• Rozdzielacz: Jeśli rozdzielacz jest nieoryginalną "rzemieślniczą kopią", może to prowadzić do jego nieprawidłowego działania i problemów z utrzymaniem ciśnienia. Nieszczelności wewnętrzne lub zablokowane kanały mogą powodować ucieczkę ciśnienia.
• Układ przewodów: Zagięcia, nieszczelności lub niewłaściwe średnice przewodów mogą również wpływać na ciśnienie robocze.

W przypadku problemów z ciśnieniem, zaleca się systematyczną diagnostykę poszczególnych elementów układu hydraulicznego opryskiwacza, zaczynając od najprostszych do sprawdzenia, a kończąc na bardziej złożonych podzespołach, takich jak pompa czy rozdzielacz.

Czujniki Ciśnienia w Opryskiwaczach Rolniczych: Wybór, Problemy i Diagnostyka

Prawidłowe funkcjonowanie opryskiwacza rolniczego jest kluczowe dla efektywnej ochrony roślin. Jednym z fundamentalnych parametrów kontrolnych jest ciśnienie robocze, które często monitorowane jest przez komputer pokładowy za pomocą dedykowanych czujników. Precyzyjne wskazania ciśnienia umożliwiają operatorowi utrzymanie optymalnych warunków pracy i zapewnienie równomiernego pokrycia opryskiwanego obszaru.

Wymagania Techniczne i Wybór Czujnika Ciśnienia

Współczesne opryskiwacze są wyposażone w komputery sterujące, które często mają możliwość pokazywania ciśnienia roboczego na wyświetlaczu. Podłączenie czujnika ciśnienia zazwyczaj odbywa się poprzez standardową kostkę, często 3-pinową.

Parametry Czujnika: Zasilanie, Sygnał i Zakres

Zgodnie z instrukcjami, typowy czujnik ciśnienia powinien być zasilany napięciem od 5 do 10 VDC. Sygnał wyjściowy najczęściej wynosi 4-20mA, co jest standardem w automatyce przemysłowej, zapewniającym stabilność transmisji na dłuższych dystansach i odporność na zakłócenia. Maksymalne ciśnienie, które czujnik powinien być w stanie mierzyć, to około 40 BAR.

Pojawia się pytanie dotyczące możliwości zastosowania czujnika o innych parametrach. Na przykład, czy można użyć czujnika o wyższym napięciu zasilania, np. 10-30 VDC, i niższym maksymalnym ciśnieniu roboczym, np. 15 BAR? Zastosowanie czujnika o wyższym zakresie napięcia zasilania, niż wymagane przez komputer opryskiwacza (5-10 VDC), może skutkować jego uszkodzeniem lub nieprawidłowym działaniem, jeśli komputer nie jest w stanie dostarczyć takiego napięcia lub nie jest przystosowany do pracy z takim zakresem. Z kolei wybór czujnika o niższym maksymalnym ciśnieniu roboczym (np. 15 BAR zamiast 40 BAR) jest możliwy, jeśli rzeczywiste ciśnienie pracy opryskiwacza nigdy nie przekracza tej wartości. Jest to nawet zalecane, aby wskazania były bardziej precyzyjne w typowym zakresie roboczym. Kluczowe jest jednak, aby komputer opryskiwacza był w stanie prawidłowo interpretować sygnał wyjściowy 4-20mA z tego czujnika, kalibrując go odpowiednio do nowego zakresu ciśnienia.

Typowe Problemy z Ciśnieniem i Usterki Czujników

W praktyce eksploatacji opryskiwaczy często spotyka się różnorodne problemy związane z ciśnieniem roboczym oraz awariami czujników. Zrozumienie ich przyczyn jest kluczowe dla szybkiej i skutecznej diagnostyki.

Awaria Czujnika Ciśnienia

Jednym z najczęstszych problemów jest uszkodzenie samego czujnika. Objawy mogą być różne: na początku czujnik może działać prawidłowo, po czym wskazania spadają do 0 na wyświetlaczu. Taka sytuacja zazwyczaj świadczy o wewnętrznym uszkodzeniu czujnika, co wymaga jego wymiany. Przykładowo, w opryskiwaczach Krukowiak z osprzętem Arag i komputerem Bravo 300, takie awarie nie są rzadkością.

Niskie Ciśnienie Pomimo Maksymalnych Ustawień

Innym częstym problemem jest niemożność uzyskania wymaganego ciśnienia roboczego, nawet gdy "gałka na rozdzielaczu" jest skręcona do oporu, a silnik pracuje na maksymalnych obrotach. W takich przypadkach ciśnienie może nie przekraczać 9-9,5 BAR. Sytuacja ta sugeruje problem w układzie hydraulicznym opryskiwacza, a niekoniecznie w samym czujniku. Wspomniano, że w takim przypadku nie powinno dochodzić do przelewania cieczy, co wskazywałoby na inną przyczynę niż zapchany filtr na ssaniu.

Spadki Ciśnienia na Nawrotach lub po Zamknięciu Zaworów

W niektórych opryskiwaczach, na przykład marki Lochman, obserwuje się spadki ciśnienia o kilka barów przy każdym uwrociu i zamknięciu zaworu. Ciśnienie powoli podnosi się do zadanej wartości, ale osiąga ją dopiero w połowie rządka lub później, co wymaga manualnego "dobijania" ciśnienia przy każdym przejeździe. Ten problem jest szczególnie irytujący. Nie ma znaczenia, czy beczka jest pełna czy nie, filtry są czyste, a regulator ciśnienia był niedawno wymieniany. Pompa to Comet 1400.

Potencjalne Przyczyny Niskiego Ciśnienia i Spadków

Problemy z niskim ciśnieniem lub jego niestabilnością mogą mieć wiele przyczyn, od prostych do bardziej złożonych.

Elementy Układu Ciśnieniowego do Sprawdzenia:

• Regulator ciśnienia: Mimo wymiany na nowy, regulator może być wadliwy lub źle ustawiony. Jego nieprawidłowe działanie jest częstą przyczyną trudności z utrzymaniem stabilnego ciśnienia.
• Pompa: W przypadku pomp takich jak Comet 1400, problemy z ciśnieniem mogą wskazywać na zużycie lub uszkodzenie elementów pompy (np. membran, zaworków), co prowadzi do spadku wydajności.
• Filtry: Chociaż użytkownicy często sprawdzają i czyszczą filtry, nawet minimalne zanieczyszczenia w trudno dostępnych miejscach (np. filtr na ssaniu) mogą ograniczać przepływ i powodować spadki ciśnienia.
• Rozdzielacz: Jeśli rozdzielacz jest nieoryginalną "rzemieślniczą kopią" (np. pilmetowskiego), może to prowadzić do jego nieprawidłowego działania i problemów z utrzymaniem ciśnienia. Nieszczelności wewnętrzne lub zablokowane kanały mogą powodować ucieczkę ciśnienia.
• Układ przewodów: Zagięcia, nieszczelności lub niewłaściwe średnice przewodów mogą również wpływać na ciśnienie robocze.

W przypadku problemów z ciśnieniem, zaleca się systematyczną diagnostykę poszczególnych elementów układu hydraulicznego opryskiwacza, zaczynając od najprostszych do sprawdzenia, a kończąc na bardziej złożonych podzespołach, takich jak pompa czy rozdzielacz.
