Czujnik Indukcyjny M18: Właściwości, Działanie i Zastosowanie

Czujnik indukcyjny M18, będący większym bratem popularnego modelu M12, charakteryzuje się szerszą cewką, co pozwala na generowanie silniejszego pola elektromagnetycznego. Ta cecha przekłada się na dłuższy zasięg wykrywania, osiągający nawet do 15 mm w wersjach nieekranowanych (non-flush). Jest to szczególnie cenione w aplikacjach, gdzie element odniesienia nie może podejść bardzo blisko sensora, na przykład w maszynach budowlanych takich jak JCB, gdzie precyzyjne i stabilne wykrywanie ruchu jest kluczowe.

Zasada Działania Czujnika Indukcyjnego

Sensor indukcyjny generuje lokalne pole wysokiej częstotliwości. Kiedy przewodnik metaliczny, taki jak stal, miedź czy aluminium, zbliża się do tego pola, powoduje to powstanie prądów wirowych. Prądy te tłumią oscylator czujnika, a układ detekcji rozpoznaje tę zmianę. W rezultacie następuje przełączenie tranzystora - NPN (sinking) lub PNP (sourcing) - oferując wyjście typu NO (Normalnie Otwarte) lub NC (Normalnie Zamknięte).

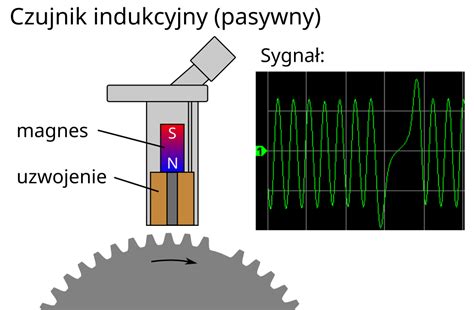

schemat działania czujnika indukcyjnego z cewką i polem elektromagnetycznym

Warianty Czujników Indukcyjnych M18: Flush (Ekranowane) i Non-Flush (Nieekranowane)

Czujniki indukcyjne M18 dostępne są w dwóch głównych wariantach, różniących się sposobem montażu i charakterystyką zasięgu:

  • Wariant Flush (ekranowany/zabudowany): Można go licować z powierzchnią montażową, co zapewnia ochronę przed przypadkowym uszkodzeniem mechanicznym. Zasięg detekcji w tym wariancie wynosi zwykle 5-8 mm. Minimalna strefa wolna od metalu wokół czujnika wynosi w tym przypadku 1 × średnica.
  • Wariant Non-Flush (nieekranowany/niezabudowany): Posiada odsłoniętą cewkę, która wystaje około 2 mm poza powierzchnię montażową i wymaga wolnej przestrzeni bocznej. W zamian oferuje znacznie większy zasięg detekcji, dochodzący nawet do 12-15 mm. Dla tego typu czujnika, minimalna strefa wolna od metalu to 3 × średnica.
porównanie czujnika indukcyjnego flush i non-flush z pokazaniem montażu i strefy detekcji

Porównanie Rozmiarów: M8, M12, M18

Wybór odpowiedniego rozmiaru czujnika indukcyjnego zależy od specyficznych wymagań aplikacji:

  • Sensor M8: Miniaturowy czujnik o zasięgu 1-2 mm, lekki, ale wymagający precyzyjnego ustawienia.
  • Sensor M12: Uznawany za złoty środek, oferuje zasięg 4-8 mm przy niewielkiej obudowie.
  • Sensor M18: Dzięki większej obudowie i szerszej cewce, model M18 zapewnia dłuższy zasięg, co jest jego główną zaletą w wymagających zastosowaniach.

Kluczowe Parametry i Specyfikacje Czujnika M18

Typowy czujnik indukcyjny M18, na przykład wyprodukowany przez niemiecki koncern Turck, charakteryzuje się następującymi parametrami:

  • Wielkość obudowy: M18 (średnica 18 mm, długość 54 mm).
  • Zasilanie: DC 10-30V, 3- lub 4-przewodowe.
  • Pobór prądu w stanie spoczynku: Typowo 8-15 mA.
  • Strefa działania (Sn): Standardowo 8 mm (wersje zwiększonej czułości) lub do 15 mm dla non-flush.
  • Sposób podłączenia: Konektor M12, 3-przewodowy (długość przewodów 2 metry).
  • Polaryzacja wyjścia: PNP (sourcing).
  • Typ wyjścia: NO (Normalnie Otwarte).
  • Czoło: Dostępne w wariantach wbudowanych (flush) lub wystających (non-flush).
  • Wykrywane materiały: Czujnik wykrywa stal, miedź, aluminium oraz mosiądz. W przypadku aluminium lub mosiądzu zasięg będzie mniejszy.
  • Zastosowanie jako licznik obrotów: Czujnik M18 może być skutecznie używany jako licznik obrotów, nawet przy prędkościach do 3000 obr./min.

Instalacja i Optymalizacja Czujnika M18

Prawidłowy montaż i konfiguracja są kluczowe dla niezawodnego działania czujnika. Procedura instalacji obejmuje:

  1. Wywiercenie otworu o średnicy Ø18 mm.
  2. Wkręcenie sensora w otwór.
  3. Zabezpieczenie pozycji sensora dwiema nakrętkami kontrującymi.

Należy pamiętać o zachowaniu minimalnej strefy wolnej od metalu: 3 × średnica dla wersji non-flush i 1 × średnica dla wersji flush. Uziemienie korpusu przez metalowy stelaż montażowy może znacząco ograniczyć zakłócenia elektromagnetyczne (EMI). Po zainstalowaniu, ustawienie testuje się, zbliżając docelowy element do czujnika i obserwując diodę LED statusu, która sygnalizuje wykrycie.

schemat montażu czujnika indukcyjnego M18 w otworze z nakrętkami kontrującymi

Kryteria Wyboru Czujnika Indukcyjnego M18

Przed wyborem konkretnego modelu czujnika M18, należy wziąć pod uwagę kilka kluczowych aspektów:

  • Napięcie instalacji: Określenie napięcia zasilania w systemie.
  • Logika wejścia sterownika: Sprawdzenie, czy sterownik wymaga wejścia typu NPN czy PNP.
  • Wymagany zasięg: Decyzja o potrzebnym zasięgu detekcji, co wpływa na wybór wersji flush lub non-flush.
  • Środowisko pracy: Analiza warunków otoczenia (temperatura, wilgotność, obecność substancji agresywnych).
  • Sposób podłączenia: Wybór między kablem stałym a konektorem (np. M12).

Przykładowe Zastosowania

Dzięki swojej wytrzymałości, precyzji i długiemu zasięgowi, czujnik indukcyjny M18 znajduje szerokie zastosowanie w różnorodnych gałęziach przemysłu. Doskonale sprawdzi się w branży przemysłowej, energetycznej, a także w budowlanej, gdzie wymagana jest niezawodna detekcja pozycji i ruchu elementów maszyn, w tym ciężkiego sprzętu.
