Czujnik przepływu powietrza to kluczowy komponent w wielu urządzeniach mechanicznych, pełniący niezmiernie istotną rolę w monitorowaniu i regulacji przepływu powietrza. Jest to urządzenie zdolne do mierzenia ilości powietrza przechodzącego przez nie w określonym czasie, które następnie przekazuje te informacje do systemu sterowania silnika. Nazywany także przepływomierzem masowym powietrza (LMM), jest niezbędnym elementem, którego rola w systemie silnika jest kluczowa dla optymalnej pracy auta. Urządzenie to odpowiada za dostarczanie komputerowi silnika informacji na temat ilości powietrza wchodzącego do komory spalania. Informacje te są kluczowe dla optymalizacji działania silnika i osiągnięcia odpowiedniej równowagi paliwa i powietrza, co jest konieczne do utrzymania odpowiedniej mieszanki paliwowo-powietrznej i decyduje o efektywności pojazdu.
Budowa i lokalizacja czujnika

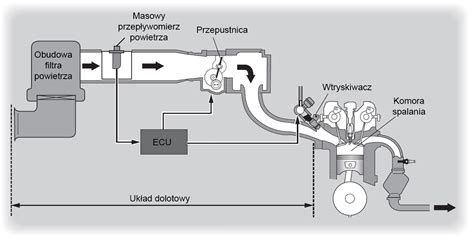

Czujnik przepływu powietrza (LMM) jest zazwyczaj zamontowany pomiędzy korpusem filtra powietrza a kolektorem dolotowym. Jest on centralnym elementem układu doprowadzania powietrza i systemów redukcji substancji szkodliwych. Kompletny czujnik przepływu powietrza składa się z kanału przepływowego (rurki), przez który zasysane powietrze przepływa obok właściwego czujnika. W zależności od zastosowania i pojazdu dostępne są czujniki przepływu powietrza całkowicie zintegrowane w rurce z tworzywa sztucznego lub same czujniki jako oddzielny moduł wtykowy. Obie wersje są nazywane czujnikami przepływu powietrza.
Zasada działania i typy czujników
Zasada działania czujnika przepływu powietrza jest zależna od jego konstrukcji, która może być różna w zależności od rodzaju tego elementu. Najczęściej spotykane w samochodach są czujniki typu karuzelowego i typu ciepłego drutu (termoanemometry).
Czujniki karuzelowe (masowe)
Ten typ czujnika, znany również jako przepływomierz masowy powietrza, działa na zasadzie pomiaru rotacji elementu obrotowego zwanego karuzelem, który obraca się proporcjonalnie do ilości przepływającego przez niego powietrza. Wynik pomiaru jest następnie przekazywany do systemu sterowania silnika, co pomaga w doborze odpowiedniej ilości paliwa i powietrza.
Czujniki ciepłego drutu (termoanemometry)
Czujniki ciepłego drutu działają na zasadzie wykorzystania rezystora, który jest ogrzewany do określonej temperatury. Gdy powietrze przepływa przez ten element, ochładza go, co prowadzi do zmiany oporu i tym samym sygnału wyjściowego urządzenia. To pozwala na precyzyjne monitorowanie ilości powietrza dostarczanego do silnika. Termoanemometry to najnowocześniejsza wersja czujników przepływu powietrza. Zawierają one płytkę z czujnikiem, na której naniesione są cienkowarstwowe rezystory. Pozwala to na szybki i precyzyjny pomiar zmian. W zależności od pojazdu czujnik jest nagrzewany do stałej temperatury wynoszącej od około 120 do 180 °C. Przepływające powietrze zasysane schładza termoanemometr. Na podstawie natężenia prądu grzejnego, wymaganego do nagrzania czujnika do jego pierwotnej temperatury, można określić masę powietrza. W obu przypadkach cel jest ten sam - pomiar ilości powietrza dostarczanego do silnika.
Jak działa czujnik przepływu powietrza? (animacja 3D)

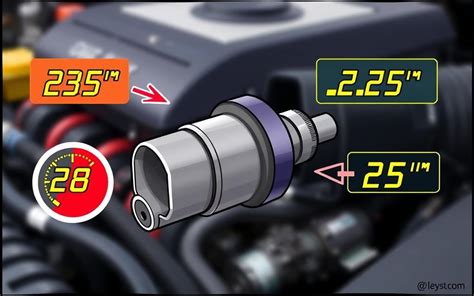

Objawy uszkodzonego czujnika przepływu powietrza
Diagnostyka czujnika przepływu powietrza jest istotnym elementem utrzymania sprawnego funkcjonowania auta. W większości przypadków usterki w czujniku można zdiagnozować na podstawie pewnych symptomów. Złe działanie czujnika przepływu powietrza może prowadzić do różnorodnych usterek, wśród których możemy wymienić:
- Ograniczona moc silnika - kiedy czujnik nie działa prawidłowo, może wysyłać błędne dane do komputera pokładowego, wpływając na regulację ilości dostarczanego paliwa i powietrza, co w rezultacie ogranicza moc silnika.
- Nierówna praca silnika - uszkodzenie czujnika przepływu powietrza często skutkuje nierówną pracą silnika, która jest szczególnie zauważalna podczas jazdy na wolnych obrotach.
- Zwiększone zużycie paliwa - czujnik przepływu powietrza, który nie dostarcza dokładnych pomiarów, może doprowadzić do zbyt bogatej mieszanki paliwo-powietrznej, powodując wzrost zużycia paliwa.
- Problemy z uruchomieniem silnika - niewłaściwe dane z czujnika mogą utrudniać prawidłowe zaprogramowanie rozruchu silnika.
Diagnostyka, konserwacja i wymiana
Cennym narzędziem przy diagnozie czujnika przepływu powietrza jest komputer diagnostyczny, który potrafi odczytać błędy zapisane w pamięci sterownika silnika. Najważniejszy jest regularny serwis czujnika, aby uniknąć poważniejszych uszkodzeń. Konserwacja czujnika przepływu powietrza obejmuje regularne sprawdzanie jego stanu i czyszczenie, aby zapobiec nagromadzeniu się zanieczyszczeń, które mogą wpływać na dokładność pomiarów. Użycie specjalnych preparatów do czyszczenia czujników przepływu powietrza pomaga wydłużać ich żywotność i utrzymywać prawidłową pracę silnika. Wymiana czujnika przepływu powietrza jest konieczna, gdy jest on uszkodzony lub przekracza rekomendowany czas serwisowy producenta. Przeprowadzenie tego procesu poprawnie jest kluczowe do utrzymania optymalnej mieszanki paliwowo-powietrznej, co zwiększa wydajność i minimalizuje zużycie paliwa.
