Przetworniki siły i czujniki tensometryczne to urządzenia służące do pomiaru lub wykrywania ciężaru lub siły w danym zastosowaniu. Są to nieodzowne elementy nowoczesnych układów automatyki, umożliwiające przekształcanie wielkości mechanicznych w sygnały elektryczne, które można łatwo rejestrować i przetwarzać.
Zasada działania czujników siły
Działanie czujnika siły opiera się na podstawowych prawach fizyki i zjawisku zwanym efektem piezorezystywnym. Polega on na zmianie rezystancji przewodnika elektrycznego pod wpływem odkształcenia mechanicznego - rozciągania lub ściskania.
Budowa tensometru oporowego

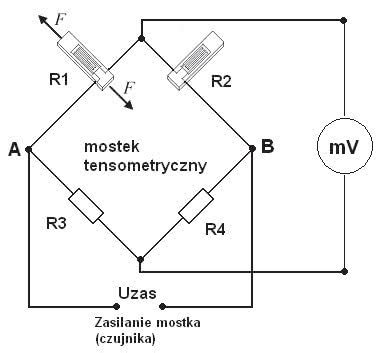

Sercem większości przetworników jest tensometr - pasywny element elektroniczny z cienką folią i wzorem rezystancyjnym (siatką pomiarową). Najpopularniejszą konstrukcją jest mostek Wheatstone’a, czyli układ czterech rezystorów, w którym zmiana oporu tensometrów pod wpływem siły powoduje powstanie mierzalnego sygnału napięciowego, proporcjonalnego do działającego obciążenia.
- Tensometr foliowy: wykonany z cienkiej folii, posiada siatkę w kształcie zygzaka dla zwiększenia czułości.
- Cienkowarstwowe ogniwo pomiarowe: kompaktowe rozwiązanie wykorzystujące technikę napylania jonowego; jest wysoce stabilne i odporne na trudne warunki pracy.
- Czujniki hydrauliczne: działają bez zasilania elektrycznego, wykorzystując ciśnienie cieczy wewnątrz tłoka, co czyni je idealnymi do pracy w trudnym otoczeniu.
Rodzaje czujników i ich parametry
W zależności od rodzaju urządzenia, czujniki mają różną moc pomiarową oraz poziom wytrzymałości. Kluczowymi parametrami są:
| Parametr | Opis |
|---|---|
| Stała tensometru | Stosunek względnej zmiany oporu do odkształcenia (typowo 2-5). |
| Oporność nominalna | Najczęściej 120 Ω, 350 Ω lub 1000 Ω. |
| Sygnał wyjściowy | Podstawowy 2 mV/V, wzmacniany do 4-20 mA lub 0-10 V. |
Zastosowanie czujników siły w technice
Czujniki te są powszechnie stosowane w systemach ważenia, ale również w zadaniach bardziej wymagających, takich jak obsługa cylindrów hydraulicznych czy wyciągarek elektrycznych. Znajdują zastosowanie w wielu branżach:
Rolnictwo i maszyny mobilne
Nowoczesne ciągniki i maszyny rolnicze wykorzystują sensory do:
- Pomiaru siły nacisku na glebę (ocena zagęszczenia).
- Monitorowania siły uciągu pługów i narzędzi uprawowych w systemach EDC (elektroniczne sterowanie uciągiem).
- Pomiaru momentu obrotowego na wałach napędowych.
Przemysł ciężki i budownictwo
Czujniki tensometryczne wykorzystywane są do monitorowania konstrukcji inżynierskich, takich jak mosty, wiadukty czy dźwigi. W transporcie ciężarowym stosuje się wagi osiowe do monitorowania masy ładunku w czasie jazdy.
Winch Animation
Wybór i konserwacja systemu pomiarowego
Skuteczność działania czujników tensometrycznych zależy od poprawnej kalibracji, montażu oraz stanu technicznego. Aby ocenić jakość pomiaru, należy wziąć pod uwagę cały łańcuch pomiarowy, obejmujący przetwornik A/C oraz oprogramowanie filtrujące sygnał. Szum tła można redukować poprzez odpowiednie nadpróbkowanie i stosowanie filtrów dolnoprzepustowych, co jest kluczowe dla zachowania precyzji w maszynach testujących i wagach precyzyjnych.
