Wibracje w Równiarkach Drogowych: Przyczyny, Rodzaje i Zapobieganie

Wibracje w maszynach ciężkich, takich jak równiarki drogowe, są złożonym zagadnieniem, które może mieć różne źródła - od naturalnych procesów pracy po poważne usterki. Zrozumienie przyczyn i rodzajów wibracji jest kluczowe dla zapewnienia długiej żywotności sprzętu, bezpieczeństwa operatora oraz wysokiej jakości wykonywanych prac. W kontekście równiarek istotne jest odróżnienie wibracji niepożądanych, świadczących o problemach, od celowo generowanych drgań w innych maszynach budowlanych, np. walcach wibracyjnych.

Czym są równiarki drogowe i jakie pełnią funkcje?

Równiarki drogowe, znane również jako gradery, to ciężkie maszyny budowlane, bez których trudno wyobrazić sobie wiele robót ziemnych. Ich podstawowym zadaniem jest profilowanie podłoża, skarp i wykopów, co czyni je nieodzownym elementem w procesie budowy i utrzymania infrastruktury drogowej.

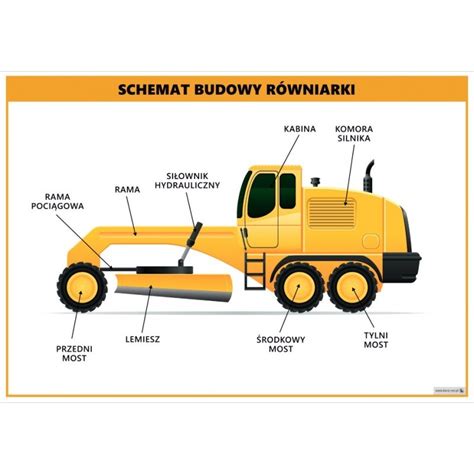

Podstawowe elementy i rodzaje równiarek drogowych

Podstawowym elementem każdej równiarki drogowej jest ciągnik, który może posiadać napęd kołowy lub podwozie gąsienicowe. To właśnie on wprawia w ruch maszynę i jej osprzęt, którym zazwyczaj jest ruchomy lemiesz z ostrzami. Podział równiarek drogowych można przeprowadzić, biorąc pod uwagę konstrukcję ramy - na modele ciągnione i samojezdne. Uwzględniając zastosowany napęd, wyróżnia się wersje hydrauliczne i mechaniczne.

Podstawowy podział obejmuje również równiarki kołowe i gąsienicowe. Równiarki kołowe, często z napędem 6×6 lub AWD, są bardziej popularne ze względu na większą mobilność i wszechstronność. Wśród nich wyróżnia się modele sterowane ręcznie (2D) oraz wyposażone w zaawansowane systemy sterowania 3D, takie jak Topcon lub Trimble, które umożliwiają precyzyjne profilowanie terenu.

Zastosowania równiarek drogowych

W zależności od modelu i wyposażenia, równiarki drogowe mogą być wykorzystywane do bardzo szerokiego zakresu prac. Służą przede wszystkim do:

• Profilowania podłoża pod nawierzchnię dróg, poboczy czy rowów.
• Szybkiego i skutecznego wyrównywania nasypów.
• Usuwania uszkodzonej nawierzchni (po wyposażeniu w zrywak).
• Zgarniania śniegu i błota z dróg.

Dzięki swojej uniwersalności, maszyny te znajdują zastosowanie w przedsiębiorstwach budowlanych, firmach specjalizujących się w robotach drogowych, a także w nadleśnictwach czy służbach miejskich.

Wibracje w maszynach budowlanych: Równiarki a walce wibracyjne

Kluczowe dla zrozumienia kwestii wibracji w równiarkach jest rozróżnienie pomiędzy wibracjami niepożądanymi a celowo generowanymi. Równiarki, z natury swojej pracy, nie są maszynami wibracyjnymi w sensie zagęszczania materiału, jednakże, jak każda maszyna, mogą doświadczać niekontrolowanych drgań. Dla kontrastu, w pracach drogowych powszechnie stosuje się walce, których zadaniem jest zagęszczanie podłoża oraz wyrównywanie świeżej nawierzchni.

Wśród walców wyróżnia się dwa główne typy pod kątem mechanizmu zagęszczania gruntu:

• Walce statyczne: Świetnie sprawdzają się w wyrównywaniu mas bitumicznych, bazując na własnym ciężarze.
• Walce wibracyjne: Pozwalają skutecznie zagęszczać sypkie podłoże nawet do głębokości 2 metrów. Generowane przez nie drgania wprawiają w ruch cząsteczki gruntu, sprawiając, że zachowują się one jak płyn. Jest to przykład celowego i kontrolowanego wykorzystania wibracji w maszynie budowlanej.

Równiarki natomiast nie wykorzystują wibracji do zagęszczania. Ich zadaniem jest precyzyjne profilowanie i wyrównywanie powierzchni. Wszelkie odczuwalne wibracje w równiarce, poza normalnymi drganiami wynikającymi z pracy silnika i napędu, są sygnałem ostrzegawczym.

Główne przyczyny niepożądanych wibracji w równiarkach i innych maszynach ciężkich

Nadmierne wibracje są wyraźnym sygnałem, że sprzęt nie działa prawidłowo. Maszyna wykazująca nadmierne wibracje najprawdopodobniej nie osiągnie oczekiwanej żywotności i może być źródłem nieplanowanych przestojów lub niebezpiecznych sytuacji. Dlatego ważne jest, aby znaleźć pierwotną przyczynę wibracji poprzez pomiar i analizę sygnałów wibracyjnych.

1. Niewyważenie maszyn

Gdy środek ciężkości obracającego się obiektu nie znajduje się dokładnie na linii środkowej, powoduje to niewyważenie maszyny, co skutkuje wibracjami. Gdy maszyna jest niewyważona, może to spowodować uszkodzenie samej maszyny, fundamentu, rur itp.

• Niewyważenie statyczne: Ma miejsce, gdy oś środka ciężkości (oś bezwładności) nie jest zgodna ze środkiem obrotu (linia środkowa wału), a punkt ciężkości i środek ciężkości znajdują się w tej samej płaszczyźnie. Może być wynikiem równoległego przesunięcia osi masy głównej względem linii środkowej wału i może być spowodowane niesymetrycznym rozkładem masy lub odkształceniem.
• Niewyważenie sprzężone: Pojawia się, gdy obracający się obiekt ma dwie lub więcej niewyważonych mas w różnych płaszczyznach, które są sobie równe w pozycji spoczynkowej. Oś masy głównej nie jest już równoległa do środka ciężkości, ale przecina oś środka ciężkości.
• Niewyważenie dynamiczne: Jest najczęstszym rodzajem niewyważenia i wynikiem połączenia niewyważenia statycznego i sprzężonego.

2. Niewspółosiowość

Niewspółosiowość dotyczy sytuacji, gdy elementy napędu, takie jak wały, nie są prawidłowo ustawione względem siebie.

• Niewspółosiowość równoległa: Linie środkowe wału są równoległe, ale nie znajdują się w jednej linii. Może to być zarówno pozioma, jak i pionowa niewspółosiowość.
• Niewspółosiowość kątowa: Wały stykają się w jednym punkcie, ale nie są równoległe. Może to dotyczyć zarówno osi poziomej, jak i pionowej.
• Niewspółosiowość złożona: Połączenie niewspółosiowości równoległej i kątowej.

3. Luzy mechaniczne i zużycie komponentów

Luźne elementy w maszynach, takie jak łożyska, śruby czy korozja, mogą powodować nadmierne wibracje. W równiarkach szczególnie ważne są:

• Uszkodzenie łożysk: Uszkodzenie elementów tocznych (np. w łożyskach wałeczkowych) prowadzi do wibracji. Wibracje mogą być także powodowane przez niedokładności w filmie olejowym łożysk ślizgowych; jeśli nie można utworzyć stabilnego filmu olejowego, może on pęknąć, powodując bicz olejowy lub wir olejowy.
• Wibracje skrzyni biegów: Są często powodowane przez uszkodzone lub zużyte zęby przekładni. Gdy zazębienie obejmuje uszkodzony ząb, siła nie może być przenoszona tak, jak w przypadku innych zazębień. Jeśli ząb koła zębatego jest złamany, mniejsza siła może być przenoszona w tym punkcie cyklu.
• Problemy z układem napędowym: Luzy na wale napędowym, w mechanizmie różnicowym w przednim moście lub na kompensacji wału napędowego (gdzie wał się skraca i wydłuża) mogą być przyczyną wibracji podczas jazdy.

4. Rezonans

Każda maszyna ma jedną lub więcej częstotliwości rezonansowych (częstotliwość drgań własnych). Gdy częstotliwość obrotów pokrywa się z częstotliwością rezonansową maszyny, następuje rezonans, prowadzący do znacznego wzmocnienia wibracji.

5. Stan ogumienia

Stan opon ma kluczowe znaczenie dla komfortu i stabilności jazdy maszyn ciężkich, w tym równiarek kołowych. Przykładem mogą być zgłaszane problemy z maszyną 3CX, która podczas jazdy po asfalcie w pewnych zakresach prędkości wpadała w wibracje, a wymiana zużytych opon częściowo, choć nie całkowicie, rozwiązała problem. Należy pamiętać, że opony z agresywnym bieżnikiem na asfalcie mogą generować pewne drgania, ale nadmierne "trzęsienie kierownicą i odczucia na podłodze" nie są normalne i wskazują na problem, często związany z wyważeniem kół, uszkodzeniem opon lub problemami z układem napędowym.

Kluczowe czynniki wpływające na wydajność równiarki i minimalizację wibracji

Wydajność i efektywność równiarki drogowej zależą od wielu czynników, z których niektóre mają bezpośredni wpływ na potencjalne występowanie wibracji:

• Moc silnika diesla: Zapewnia odpowiednią siłę do wykonywania ciężkich robót ziemnych. Niewłaściwa praca silnika (np. nierówna praca cylindrów) może generować wibracje.
• Masa maszyny: Wpływa na stabilność i zdolność do pracy w trudnych warunkach.
• Długość i typ lemiesza: Kluczowy element roboczy, odpowiadający za precyzję profilowania. Odpowiedni montaż i stan lemiesza są ważne dla płynnej pracy. Zamienniki GTRAX, wykonane z najtwardszej stali HARDOX, stanowią doskonałą alternatywę dla oryginalnych części, oferując wysoką odporność na zużycie i wytrzymałość mechaniczną.
• Rodzaj napędu: Napęd 6×6 zapewnia lepszą trakcję i stabilność w trudnym terenie. Wszelkie luzy lub uszkodzenia w układzie napędowym (wały, mosty, skrzynia biegów) są częstą przyczyną wibracji.
• Sprawność układu hydraulicznego: Umożliwia płynne sterowanie osprzętem. Problemy z hydrauliką mogą prowadzić do szarpnięć, które są formą wibracji.
• Stan ogumienia: Wpływa na przyczepność i mobilność maszyny. Niewyważone, uszkodzone lub nierównomiernie zużyte opony są bardzo częstą przyczyną wibracji podczas jazdy.

Zaawansowane systemy sterowania w równiarkach

Współczesne równiarki drogowe coraz częściej wyposażane są w zaawansowane systemy sterowania, które znacząco podnoszą precyzję i efektywność pracy, a także pomagają w utrzymaniu stabilności i płynności ruchu, pośrednio minimalizując ryzyko wibracji wynikających z nieprecyzyjnej pracy operatora:

• System 2D: Umożliwia operatorowi utrzymanie stałej wysokości i nachylenia lemiesza, co jest przydatne przy wyrównywaniu powierzchni na płaskim terenie.
• System 3D: Wykorzystując technologie takie jak Topcon lub Trimble, pozwala na precyzyjne profilowanie podłoża zgodnie z wcześniej zaprogramowanym modelem. Maszyna automatycznie dostosowuje położenie lemiesza, minimalizując ryzyko błędów i skracając czas roboczy.
• Technologia laserowa: Wykorzystuje wiązkę laserową jako punkt odniesienia, umożliwiając automatyczne utrzymanie stałej wysokości i nachylenia lemiesza. Jest to rozwiązanie szczególnie przydatne tam, gdzie wymagana jest wysoka dokładność.

Wykorzystanie systemów 2D, 3D oraz technologii laserowej przekłada się na obniżenie kosztów budowlanych i poprawę jakości wykonanych prac ziemnych.

Wybór i konserwacja równiarki: Klucz do bezawaryjnej pracy

Decydując się na zakup równiarki drogowej, stajemy przed wyborem: nowe czy używane. Nowe maszyny oferują najnowszą technologię i gwarancję producenta. Z drugiej strony, używana równiarka może być bardziej atrakcyjna cenowo. Ważne jest jednak dokładne sprawdzenie stanu technicznego używanej maszyny, w tym silnika, układu hydraulicznego i ogumienia, aby uniknąć kosztownych napraw, w tym tych związanych z wibracjami.

Cena równiarki drogowej na rynku wtórnym jest zróżnicowana i zależy od marki, modelu, roku produkcji, stanu technicznego oraz wyposażenia. Warto porównać oferty różnych sprzedawców, aby znaleźć najlepszą ofertę. Należy również zwrócić uwagę na dostępność serwisu i części zamiennych, co jest kluczowe dla szybkiego usuwania usterek mogących prowadzić do wibracji.

Popularni producenci równiarek drogowych

Na rynku dostępne są równiarki drogowe wielu renomowanych producentów:

• XCMG: Model XCMG GR1905T jest popularną maszyną budowlaną, cenioną za swoją wydajność i niezawodność.
• Volvo: Maszyny Volvo słyną z zaawansowanej technologii, precyzji i efektywności.
• Caterpillar (Cat): Caterpillar to synonim niezawodności i trwałości. Równiarki Cat są cenione za wydajność, moc i możliwość pracy w najtrudniejszych warunkach.

Oprócz wymienionych marek, na rynku dostępne są również maszyny firm takich jak HBM czy New Holland (np. model New Holland F156.6).
