Kverneland – Techniczne Aspekty Pługów Obracalnych z Zabezpieczeniem Resorowym

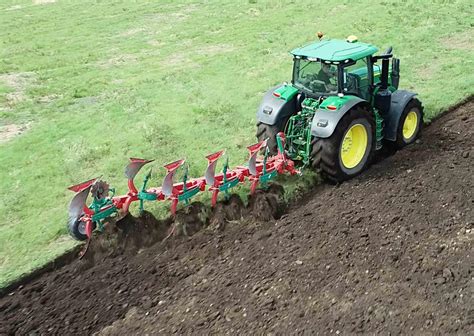

Pługi obracalne Kverneland, w szczególności modele wyposażone w zabezpieczenie resorowe, są cenione w rolnictwie za ich wytrzymałość, efektywność oraz zdolność do pracy w zróżnicowanych warunkach glebowych. Projektowane z myślą o małych, średnich i dużych gospodarstwach, te maszyny oferują rozwiązania zapewniające niskie koszty orki i długą żywotność, nawet w trudnych, kamienistych warunkach.

Konstrukcja i Wytrzymałość Ram Kverneland

Rama jest kluczowym elementem konstrukcji pługa, a Kverneland kładzie nacisk na jej niezrównaną trwałość. Ramy pługów Kverneland są wykonane z jednego kawałka stali, co pozwala na unikanie spawów, które mogą osłabiać konstrukcję. Są one poddawane specjalnej metodzie obróbki cieplnej „heat-treated”, często poprzez dwukrotną indukcję.

• W procesie obróbki cieplnej temperatura stali jest ściśle monitorowana.
• Dzięki temu rama uzyskuje nawet 3 razy większą wytrzymałość niż w przypadku konwencjonalnych metod.
• Konwencjonalna metoda obróbki cieplnej wymaga użycia większej ilości stali, aby uzyskać odpowiednie parametry twardości i wytrzymałości, przez co pługi są cięższe - technologia Kverneland pozwala na uzyskanie niesamowitego stosunku wytrzymałości do wagi.
• Rama główna jednoczęściowa o profilu 100×200 mm lub 120×200 mm (dla wersji "heavy-duty") została wykonana specjalną metodą obróbki cieplnej „heat-treated”.
• Solidne ramy o wymiarach 150×150 mm są poddawane dwukrotnej obróbce cieplnej, co zapewnia długą żywotność.

Głowice Pługów i Oś Obrotu

Pługi Kverneland są wyposażone w głowice zaprojektowane z myślą o maksymalnej wytrzymałości i trwałości, z uwzględnieniem obciążeń przenoszonych na ciągnik.

• Pługi ED/LD mogą być wyposażone w głowicę serii 200 lub 300, w zależności od wielkości pługa.
• Pług ED/LD z głowicą 200 jest dostępny w wersji od 3 do 5 korpusów, natomiast model ED/LD z głowicą 300 występuje w wersji od 4 do 6 korpusów.
• Pługi obracalne Kverneland serii 150 S posiadają głowicę nr 150 z obrabianą cieplnie osią obrotu.
• Oś obrotu, wykonana jako wał drążony o średnicy 110 mm i poddana specjalnej obróbce cieplnej „heat-treated”, zapewnia maksymalną wytrzymałość i trwałość.
• Całkowicie nowa konstrukcja głowicy w modelu 150 B jest przystosowana dla ciągników o maksymalnej mocy do 150 KM.
• Głowice oferują niezależną regulację kąta lewej i prawej strony, podobnie jak w większych głowicach serii 200 i 300.
• Większe pługi mają tendencję do przekazywania dużych obciążeń na ciągnik i tylny zaczep, szczególnie podczas obrotu. Modele EG/LB w wersji „heavy-duty” są wyposażone w pamięciowy cylinder obrotu „memory/sequence”, wspomagający obrót i redukujący naprężenia.

Systemy Zabezpieczeń w Pługach Kverneland

Kverneland oferuje różnorodne systemy zabezpieczeń, dostosowane do specyficznych warunków glebowych i preferencji użytkownika, mające na celu ochronę pługa i ciągnika przed uszkodzeniami.

Zabezpieczenie Resorowe Auto-Reset (Non-Stop)

System Auto-Reset jest niezastąpiony w warunkach kamienistych, zapewniając bezproblemową orkę w glebach z dużą ilością kamieni. Jest to w pełni automatyczny system zabezpieczenia non-stop.

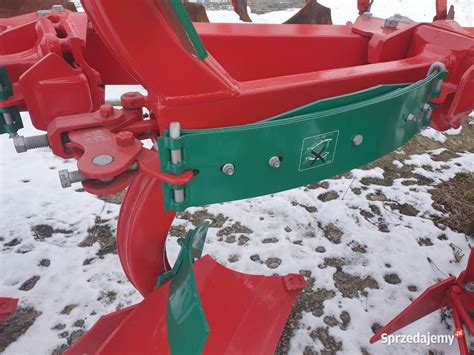

• Prosty system sprężynowy zbudowany z piór resora gwarantuje, że korpus pługa odchyli się, gdy trafi na kamienie czy inne przeszkody znajdujące się w ziemi.
• Pozwala to uniknąć gwałtownych uderzeń i możliwych uszkodzeń.
• Po minięciu przeszkody korpus pługa automatycznie powróci na wcześniej ustawioną, czyli prawidłową głębokość orki.
• Mechaniczny system zabezpieczenia non-stop (resorowy) Kverneland umożliwia niezależne działanie na każdym korpusie, co gwarantuje doskonałą jakość orki.
• System ma bardzo prostą konstrukcję, wytrzymującą obciążenia rok w rok przy minimalnej konserwacji, co przekłada się na oszczędność czasu i pieniędzy.
• Gwarantuje dłuższą żywotność pługa, ponieważ po uderzeniu w przeszkodę nacisk na dłuto, ramę i inne elementy pługa maleje, a siły działające na pług są redukowane.

Bezpieczniejsza i Szybsza Orka

W dzisiejszych czasach, przy wysokich wymaganiach wydajnościowych, oczekuje się, że zarówno ciągnik, jak i pług wykonają pracę szybciej niż kiedykolwiek. Stawia to trudniejsze wymagania dla wyposażenia, szczególnie w zakresie systemów bezpieczeństwa. System zabezpieczenia non-stop (resorowego) Kverneland spełnia te wymagania, chroniąc ciągnik i pług przed niebezpiecznymi przeciążeniami za każdym razem, gdy pług uderzy w przeszkody, gwarantując bezpieczną i szybką orkę.

Dostosowanie Resorów do Warunków Glebowych

W zależności od rodzaju gleby, wszystkie pługi Kverneland mogą być wyposażone w różne zestawy piór resora:

• Dla lekkich gleb tradycyjny resor z 5 piórami jest najlepszym wyborem dla perfekcyjnej orki w warunkach kamienistych (nacisk 640 kg w pługach zagonowych).
• Większość pługów jest dostarczanych z resorem wzmocnionym HD, zbudowanym z 7 piór, co zapewnia bardzo dobre rezultaty orki w większości warunków (nacisk 900 kg w pługach obracalnych).
• Dla ekstremalnie ciężkich gleb z bardzo dużą ilością kamieni zalecany jest resor podwójny.
• Istnieje możliwość zamontowania dodatkowych piór w resorze, zwiększając nacisk nawet do 1400 kg, poprzez odkręcenie tylko jednej środkowej śruby.

Zabezpieczenie Kołkowe (Śrubowe)

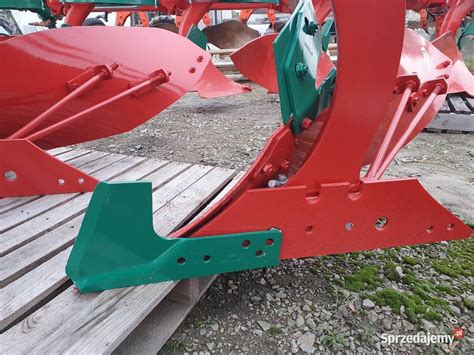

Alternatywnie, w niektórych modelach, pługi posiadają zabezpieczenie na kamienie w postaci śrub ścinających (kołkowy system zabezpieczenia słupic).

• Pług LD posiada zabezpieczenie na kamienie w postaci śrub ścinających.
• W pługu Kverneland 150 B zastosowano nowy typ słupicy, która posiada zabezpieczenie na kamienie w postaci kołka ścinającego (śrubowe), który wytrzymuje obciążenie do 3400 kg.
• Konstrukcja słupicy oparta jest na mocnej pustej rurze o profilu prostokątnym 80×40 mm, wykonanej w technologii „heat-treated”.

Regulacja Szerokości Orki

Pługi Kverneland oferują elastyczne rozwiązania w zakresie regulacji szerokości orki, aby optymalizować zużycie paliwa i wydajność ciągnika.

• Regulacja skokowa: Szerokość orki jest regulowana skokowo co 5 cm - 30, 35, 40, 45, 50 cm (12”, 14”, 16”, 18”, 20”) na korpus. Regulacja odbywa się przez odpowiednie umiejscowienie śruby regulacyjnej na każdym korpusie. Ręczna regulacja szerokości roboczej umożliwia optymalizację zużycia paliwa i wydajności ciągnika.
• System Variomat®: Umożliwia płynną hydrauliczną regulację szerokości orki od 30 do 50 cm (12” - 20”) na korpus, za pomocą jednej dźwigni z kabiny ciągnika. Zmieniając szerokość orki, automatycznie zmienia się także szerokość pierwszej skiby, co jest istotne dla dokładnego wykonania orki. System Variomat charakteryzuje się prawidłowym połączeniem opartym na równoległoboku na całej długości pługa, zapewniając zawsze perfekcyjną linię uciągu.
• W standardzie jest mechaniczna regulacja pierwszej skiby, którą przeprowadza się przez system równoległoboczny, co zapewnia prawidłową linię uciągu całego pługa.

Modele Pługów Kverneland i Ich Specyfika

Kverneland ED/LD

Oba modele mają mocną budowę dla efektywnie niskich kosztów orki w średnich i ciężkich warunkach glebowych. Pług ED jest wyposażony w unikalne resorowe zabezpieczenie na kamienie Auto-Reset system, natomiast pług LD posiada zabezpieczenie na kamienie w postaci śrub ścinających. Pług ED/LD może być wyposażony w głowicę serii 200 lub 300. Model z głowicą 200 jest dostępny w wersji od 3 do 5 korpusów, natomiast z głowicą 300 występuje w wersji od 4 do 6 korpusów. Dla większości modeli ED/LD (max. 5 korpusów) z głowicą 200 lub 300 istnieje możliwość montażu Packomatu.

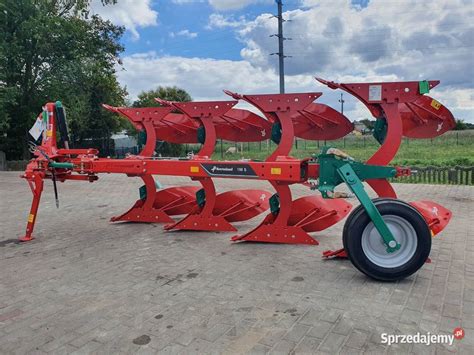

Kverneland Seria 150 (150 B, 150 S / 150 S Variomat)

Seria pługów Kverneland 150 została zaprojektowana do intensywnej orki w małych i średnich gospodarstwach. Są to solidne pługi z niskim zapotrzebowaniem na udźwig i uciąg, łatwe w obsłudze, zapewniające niskie koszty użytkowania.

• Kverneland 150 B: Ten nowy pług zawieszany obracalny jest przeznaczony dla małych i średnich gospodarstw na lekkie i średnie gleby z małą ilością kamieni. Oferuje lekki pług w celu generowania dużych oszczędności dla rolnika. Profil ramy głównej wykonanej w technologii „heat-treated” wynosi 150×150 mm.
• Kverneland 150 S / 150 S Variomat: To idealny wybór na gleby kamieniste! Pługi obrotowe Kverneland 150 S / 150 S Variomat® są wyposażone w niezrównany system zabezpieczenia Auto-Reset, dla zapewnienia wysokiej jakości orki w trudnych i kamienistych warunkach. Posiadają głowicę nr 150 z obrabianą cieplnie osią obrotu, którą jest wał drążony o średnicy 110 mm. Solidna rama o wymiarach 150×150 mm jest poddawana dwukrotnej obróbce cieplnej.
• Profile ram dla tej serii to 150x150 mm, z możliwością montażu dodatkowego korpusu.

Kverneland EG/LB

Modele EG/LB są wysoce efektywnymi pługami oferującymi szereg eksploatacyjnych zalet. Dostępne są jako 3- lub 4-korpusowe z ramą główną o profilu 100×200 mm oraz w wersji „heavy-duty” od 4 do 6 korpusów z ramą główną o profilu 120×200 mm. System Variomat® umożliwia płynną hydrauliczną regulację szerokości orki od 30 do 50 cm (12” - 20”) na korpus. Wszystkie modele EG/LB w wersji „heavy-duty” są wyposażone w pamięciowy cylinder obrotu „memory/sequence”, wspomagający obrót.

Kverneland ES Variomat

Model ES Variomat® od dziesięcioleci jest najlepiej sprzedającym się modelem wśród zawieszanych pługów obracalnych Kverneland. Jego konstrukcja przybliża środek ciężkości do ciągnika, dzięki czemu pługi ES mają bardzo małe zapotrzebowanie na udźwig. System zabezpieczenia Auto-reset umożliwia wykonanie orki z wysoką wydajnością w każdych warunkach glebowych. Odstęp pomiędzy korpusami może wynosić 85 cm lub 100 cm, co daje możliwość wykonania orki niezależnie od warunków pogodowych i glebowych. W przypadku dużej ilości resztek pożniwnych dostępny jest również odstęp wynoszący 115 cm. Rama o profilu 150 x 150 mm wykonana jest z jednego elementu. Model ES z 2 korpusami jest dostępny jako pług konkursowy. Profil ramy 150x150 mm dla 3, 4 i 5 korpusów, z możliwością zamontowania dodatkowego korpusu.

Belka Zaczepowa i Dodatkowe Opcje

W pługach Kverneland istnieje możliwość wyboru belki zaczepowej, kategorii II / III lub szybkiego sprzęgu, co zwiększa ich uniwersalność i kompatybilność z różnymi typami ciągników.
