Demontaż pompy wtryskowej w ładowarkach, w tym maszynach JCB, jest zadaniem wymagającym precyzji, odpowiednich narzędzi i zrozumienia specyfiki konstrukcji silnika. Artykuł ten zawiera instrukcje i porady dotyczące tego procesu, bazując na doświadczeniach użytkowników.
Wyzwania związane z demontażem pompy paliwowej

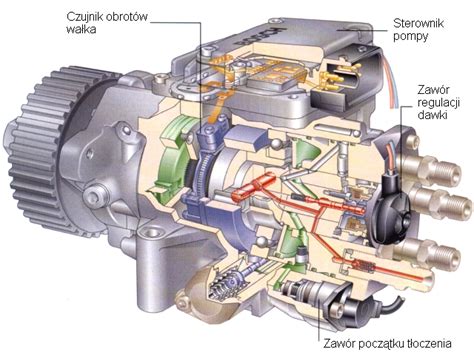

Demontaż pompy wtryskowej nie jest prosty i często napotyka się na szereg problemów. Jednym z nich jest lokalizacja pompy, która w wielu maszynach, np. JCB, bywa umiejscowiona od strony kabiny, co znacznie utrudnia dostęp.
Często przyczyną demontażu jest przeciek pod pompą wtryskową. Użytkownicy zgłaszają, że cieknie ona podczas dłuższej pracy, natomiast na postoju przeciek ustaje, co wskazuje na problem uszczelnienia podczas obciążenia. Przeciek na pompie jest w miejscu strzałki, a jego uszczelnienie wymaga interwencji.
Przygotowanie do demontażu
Ustawienie i blokowanie silnika

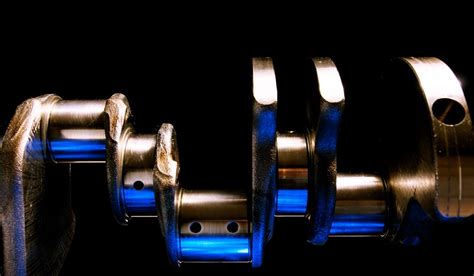

Kluczowym etapem przed demontażem pompy jest prawidłowe ustawienie i zablokowanie wału korbowego w punkcie "zero", czyli gdy pierwszy tłok znajduje się w górnym martwym punkcie (GMP).
- Rozrząd blokujemy z przodu silnika pod kołem pasowym (blokujemy wał korbowy).
- Trzeba wcześniej zdjąć pokrywę zaworów i obserwować pierwszy cylinder, który powinien być w stanie sprężania (zawory zamknięte).
- Wał korbowy blokuje się w przedniej części silnika.
Problemem bywa znalezienie otworu do blokowania wału korbowego. Zazwyczaj znajduje się on pod kołem wału korbowego.
Blokowanie pompy wtryskowej
Zablokowanie pompy wtryskowej przed demontażem jest niezwykle ważne dla ułatwienia późniejszego montażu i prawidłowego ustawienia rozrządu. Niestety, zdarza się, że maszyny są nabywane już ze zdemontowaną pompą, która nie była zablokowana, co utrudnia określenie punktu, w którym koło nachodzi na wałek pompy. Co więcej, niektóre pompy, np. pompa wtryskowa CR Delphi DP310 w Manitou, nie posiadają klina na wale, co uniemożliwia standardowe blokowanie i ustawienie fabryczne.
W przypadku braku fabrycznych znaków, po włożeniu pompy w tryb napędzający i dokręceniu nakrętki mocującej tryb do stożka wałka pompy, można próbować wykręcić śrubę blokującą i przez otwór obserwować wałek w czasie obracania, szukając nacięcia na klin. Nacięcie na klin powinno być ustawione na godzinę 12. Na kole pasowym można znaleźć rowek odpowiadający klinowi, który może posłużyć do ustawienia pompy.
Narzędzia i dostęp
Wymagane narzędzia specjalistyczne
Demontaż pompy wtryskowej bez odpowiednich kluczy jest możliwy, ale znacznie utrudniony. Potrzebne będą:
- Specjalne narzędzie do wyjęcia pompy: Może to być dorobiony klucz na podstawie oryginału.
- Ściągacz do koła zębatego: Koło jest osadzone na stożku, dlatego ściągacz jest niezbędny do jego bezpiecznego usunięcia.
Ułatwienie dostępu
Konstrukcja niektórych maszyn JCB może być wyzwaniem. Aby ułatwić sobie pracę:
- Z tyłu za pompą znajduje się nietypowa zaślepka, którą trzeba usunąć, aby dostać się do śruby na kole zębatym.
- Dla wygody warto wyciągnąć pompkę paliwa.
- Odkręcenie przewodu z pompy podciśnienia serwa hamulców również ułatwi dostęp.
Brawa dla konstruktorów JCB za coraz to lepsze udogodnienia w demontażu części, choć nadal wymagają one specjalistycznego podejścia.
Procedura demontażu krok po kroku
- Ustawienie i zablokowanie silnika: Upewnij się, że wał korbowy jest zablokowany w punkcie GMP pierwszego cylindra, a zawory są zamknięte (faza sprężania).
- Zablokowanie pompy wtryskowej: Jeśli to możliwe, zablokuj pompę wtryskową zgodnie z zaleceniami producenta.
- Ułatwienie dostępu: Wyciągnij pompkę paliwa i odkręć przewód z pompy podciśnienia serwa hamulców.
- Dostęp do śruby koła zębatego: Usuń nietypową zaślepkę z tyłu pompy.
- Odkręcenie śruby: Odkręć śrubę mocującą koło zębate.
- Usunięcie koła zębatego: Użyj ściągacza, aby zdjąć koło zębate z wałka pompy (jest ono na stożku).
- Wyjęcie pompy: Posługując się specjalnym kluczem, zdemontuj pompę.
Demontaż i montaż pompy wtryskowej wysokiego ciśnienia
Uwagi dotyczące ponownego montażu i regulacji
Po demontażu i ewentualnej naprawie, kluczowe jest prawidłowe ustawienie pompy podczas ponownego montażu. Brak fabrycznych znaków lub klina na wale pompy (jak w przypadku niektórych pomp Delphi CR) może sprawić, że prawidłowe ustawienie będzie wyjątkowo trudne.
W takich sytuacjach, gdy prawidłowe ustawienie pompy na podstawie znaków jest niemożliwe, zaleca się skorzystanie z usług serwisu specjalizującego się w naprawie i ustawianiu takich pomp, szczególnie jeśli są to pompy z czujnikiem obrotu, które wymagają precyzyjnej kalibracji.
