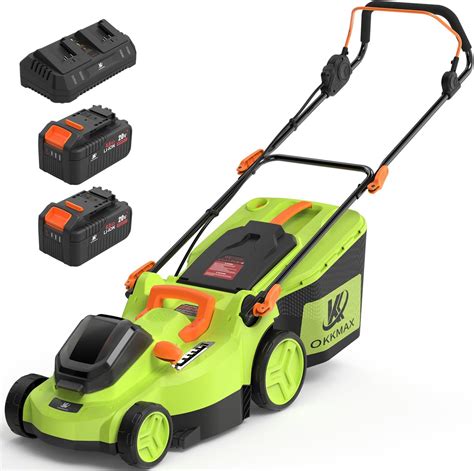

Każda kosiarka elektryczna, niezależnie od marki, takiej jak kosiarka elektryczna Stiga, AL-KO, Gardena, Makita, NAC czy Bosch, stanowi alternatywę dla kosiarek spalinowych. Urządzenia elektryczne często cechują się mniejszą wagą, dłuższą żywotnością i cichszą pracą. Ich działanie opiera się na zastosowaniu prądu zmiennego, a funkcjonowanie silnika w takiej maszynie uzależnione jest od stałego dostępu do prądu, co wymaga wyposażenia w kabel lub akumulator. Na rynku dostępne jest także rzadko spotykane trzecie rozwiązanie - zasilanie hybrydowe, łączące w sobie obie formy pobierania prądu. Jednym z kluczowych elementów wpływających na prawidłową pracę silnika elektrycznego w kosiarce jest kondensator.
Rola kondensatora w silniku kosiarki elektrycznej
Kondensator, obok rezystora, należy do podstawowych elektronicznych elementów pasywnych. Jest on jedną z najważniejszych części kosiarki elektrycznej, często przymocowaną do przełącznika. Ta mała część może być przyczyną wielu awarii urządzenia, uniemożliwiając jego użytkowanie. Uszkodzenie tego elementu powoduje, że silnik nie otrzymuje odpowiedniej ilości energii elektrycznej, aby wystartować lub pracować z pełną mocą.
Typy kondensatorów w kosiarkach elektrycznych
W niektórych kosiarkach elektrycznych, zwłaszcza tych o większej mocy, mogą występować dwa kondensatory, pełniące różne funkcje:
- Kondensator rozruchowy: Znajduje się w obwodzie startowym i jest przeznaczony do chwilowej pracy, wyłącznie do rozruchu silnika. Gdy silnik osiągnie częstotliwość roboczą i właściwą moc, kondensator rozruchowy zostaje odłączony.
- Kondensator pracy (roboczy): Jest stale podłączony do obwodu i pełni funkcję układu przesunięcia fazowego dla uzwojeń silnika, zapewniając jego stabilną pracę.
Kluczowe parametry kondensatora
Najważniejszymi parametrami kondensatora, oprócz pojemności, są również:
- Polaryzacja: Określa prawidłowy sposób podłączenia kondensatora.
- Napięcie przebicia: Maksymalne napięcie, jakie kondensator może wytrzymać.
- Opór szeregowy oraz równoległy: Wpływają na efektywność pracy kondensatora.
- Indukcyjność szeregowa doprowadzeń i okładek.
- Szczytowy prąd rozruchu.
- Długotrwała stałość parametrów: Pewnego rodzaju odporność na starzenie się.
- Stabilność temperaturowa: Określa niezmienność pojemności w znacznym przedziale temperatur.
- Zakres temperatur pracy.
- Parametry fizyczne, takie jak rozmiar czy kształt.
Dobór kondensatora: pojemność i moc silnika
Szukając odpowiedniego zamiennika, należy pamiętać, że kondensator pracy dobiera się do mocy silnika, a wartość rozruchowego przeważnie ustala producent, by silnik miał stosowny moment rozruchowy. Dla silników jednofazowych 230V ogólna zasada mówi, że kondensator rozruchowy powinien wynosić około 70µF na kW mocy. Zbyt duża pojemność kondensatora przyczynia się do spadku mocy silnika, a także jego prędkości obrotowej. Z kolei za mała pojemność może powodować problemy z rozruchem. Maksymalne zwiększenie pojemności kondensatora powinno wynosić do 10% wartości nominalnej.
Objawy uszkodzenia kondensatora i diagnostyka
Usterka kondensatora może objawiać się na różne sposoby, które często wskazują również na inne problemy z silnikiem.
Objawy wizualne i dźwiękowe
Jeśli chcesz określić, czy uszkodzeniu w Twojej kosiarce uległ kondensator, przeprowadź najpierw przegląd optyczny: występuje wytopienie na zewnątrz w postaci szarego nalotu, wyglądającego jak lawa. Następnie konieczne są oględziny słuchowe: silnik burczy, nie pracuje, lub pracuje głośno i nie osiąga pełnych obrotów. Niestety, opisane objawy mogą wskazywać także na jednoczesne inne uszkodzenia w układzie napędowym.
Spadek mocy i problemy z rozruchem
W przypadku spadku mocy kosiarki elektrycznej, który objawia się "dławieniem" silnika przy koszeniu gęstej trawy, jednym z możliwych powodów jest uszkodzony kondensator rozruchowy. W silniku indukcyjnym może być on stale włączony i wpływać na moc podczas pracy. Problemy z rozruchem (silnik "buczy", ale nie rusza) również często wskazują na kondensator.
Przegrzewanie się silnika
Zastosowanie kondensatora o zbyt dużej pojemności, np. 30µF, gdy wymagana jest mniejsza (np. 12µF lub 16µF), może powodować przegrzewanie się silnika. W dyskusjach technicznych sugerowano, że dla silników jednofazowych 230V kondensator rozruchowy powinien wynosić 70µF na kW mocy, co w przypadku kosiarki o większej mocy mogłoby oznaczać potrzebę kondensatora o pojemności około 84µF, co jest kosztowne.
Jak sprawdzić kondensator w kosiarce elektrycznej?

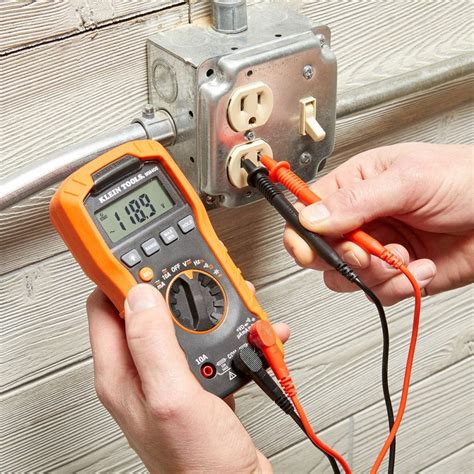

Pracę kondensatora w łatwy sposób sprawdzisz przy użyciu multimetru. Przed rozpoczęciem jakichkolwiek prac zawsze należy odłączyć kosiarkę od zasilania, aby zapewnić bezpieczeństwo.
Przygotowanie do pomiaru
- Na początku oczywiście odłącz kosiarkę od zasilania.
- Ściągnij pokrywę z silnika, odkręcając śruby mocujące.
- Odłącz kable od kondensatora i wyjmij część z kosiarki.
Pomiar pojemności multimetrem
Jeśli nie masz dostępu do dedykowanego miernika służącego do testowania kondensatorów, możesz użyć multimetru uniwersalnego, który musi jednak mieć opcję pomiaru pojemności kondensatora. Wartość pojemności powinna zgadzać się z wartością nominalną podaną na kondensatorze lub w dokumentacji technicznej kosiarki. Jeśli jest inna, kondensator jest zepsuty.
Pomiar rezystancji szeregowej
Niemniej jednak, jeśli wartość pojemności jest prawidłowa, bez pomiaru rezystencji szeregowej nie da się jednoznacznie określić, czy kondensator działa należycie. Aby to sprawdzić, przestaw parametry multimetru, by wskazywał omy (Ω).
Jak sprawdzić, czy kondensator jest uszkodzony (metoda testowa):
- Przyłóż jedną z sond pomiarowych do metalowej strony kondensatora, a drugą do zacisku łączącego kondensator z punktami.
- Multimetr powinien odczytać kilka megaomów, spaść do zera, a następnie zacząć rosnąć, aż odczyt powróci do kilku megaomów.
- Zamień sondy miejscami - powinieneś otrzymać ten sam wynik.
Stały lub niski odczyt wskazuje na zwarcie kondensatora, który należy wymienić. Patrząc na niski koszt zakupu części zamiennej (około 20-40 zł za zamiennik, około 100 zł za oryginalną część), często warto zaryzykować jego wymianę, nawet jeśli diagnostyka nie jest w 100% pewna.
Wymiana kondensatora w kosiarce elektrycznej
Wymiana zepsutego kondensatora jest dość prosta, a sama część niedroga i dostępna w wielu sklepach internetowych i stacjonarnych.
Proces wymiany krok po kroku
- Odłącz kosiarkę od zasilania.
- Zdejmij pokrywę silnika.
- Odłącz przewody od starego kondensatora i wyjmij go.
- Podłącz nowy kondensator, upewniając się, że połączenia są identyczne jak poprzednio.
- Przykręć nowy kondensator.
- Uruchom urządzenie na próbę, pamiętając o zasadach bezpieczeństwa.
- Możesz dodatkowo zaizolować kable taśmą, aby nie plątały się i nie uległy uszkodzeniu podczas pracy maszyny.
- Jeśli wszystko działa, załóż z powrotem pokrywę.
Dobór nowego kondensatora
Dobierając nowy element, kieruj się zawsze dokumentacją dołączoną do urządzenia. Pojemność kondensatora możesz zwiększyć maksymalnie o 10%. Zbyt duża pojemność kondensatora przyczynia się do spadku mocy silnika, a także jego prędkości obrotowej. Z kolei za mała pojemność może powodować problemy z rozruchem.
Podłączenie kondensatora: uwaga na uzwojenia

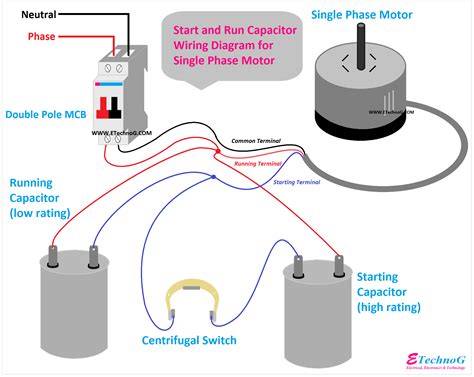

Nie warto zabierać się do pracy bez miernika, gdyż możesz spalić silnik, w którym znajdują się dwa uzwojenia - robocze i rozruchowe. Uzwojenie robocze ma mniejszą oporność i jest podłączane bezpośrednio do zasilania (L1 i N). Uzwojenie rozruchowe charakteryzuje się większą opornością: jeden koniec podłącza się do L1, a drugi koniec do końcówki nr 1 kondensatora, zaś druga końcówka kondensatora do N. Jeżeli silnik kręci się w przeciwną stronę, wystarczy zamienić miejscami końcówki jednego z uzwojeń. Prawidłowe wartości rezystancji uzwojeń dla typowego silnika mogą wynosić: uzwojenie główne około 38-50 Ω, uzwojenie rozruchowe około 10 Ω. Sumaryczna rezystancja powinna wynosić około 48-60 Ω (główne + rozruchowe).
Specyfika starszych i nowszych kondensatorów
Zwróć uwagę na to, iż niektóre stare kondensatory wyposażone są w dwa styki, przy czym te nowe mają już cztery - styki są zdublowane. Wystarczy podłączyć te dwa obok siebie (tylne są odpowiednikami przednich). Producenci części postawili na takie rozwiązanie, aby możliwe było podłączenie wsuwek od silnika do jednych, a wsuwek od sieci do drugich styków, bez konieczności lutowania przewodów.
Co zrobić, gdy są dwa kondensatory?
Niektóre kosiarki elektryczne, takie jak model Deutz Fahr KM 2.23S czy inne, mogą mieć dwa kondensatory. W takim przypadku jeden z kondensatorów jest kondensatorem rozruchowym, a drugi kondensatorem pracy. Należy sprawdzić oba. Jeśli pomiary tych części nie wskazują na uszkodzenia lub nie nastąpi poprawa po ich wymianie, warto sprawdzić także wyłącznik odśrodkowy oraz połączenie obwodu rozruchu, a przy okazji także stan łożysk oraz hamulec. Konstrukcja kosiarki elektrycznej jest bardzo prosta, tak samo, jak wymiana kondensatora czy wyłącznika odśrodkowego.
Rolux Lawnmower Repair #capacitor #lawnmower #learning
Dodatkowe problemy i diagnostyka po wymianie kondensatora
Jeśli mimo wymiany części kosiarka nadal wykazuje problemy, warto sprawdzić inne elementy.
Dymienie po pracy
Inna sytuacja, jaka może mieć miejsce po wymianie kondensatora, to dymienie po pewnym okresie pracy. Wtedy należy sprawdzić uzwojenie w izolacji (sprawdzisz to, mierząc rezystancję uzwojenia miernikiem małych rezystencji).
Sprawdzenie łożysk i hamulca
Jeśli mimo wymiany części kosiarka nadal burczy i nie uruchamia się, inną przyczyną usterki mogą być stojące łożyska (niemożliwe jest ręczne przekręcenie noża) bądź spalony silnik elektryczny. Stan hamulca, zwłaszcza jeśli powoduje tarcie i opiłki, również powinien zostać zweryfikowany. Łożyska powinny obracać się płynnie i bez luzów. W takim wypadku w grę wchodzi wymiana całego silnika lub łożyskowania na silniku, co niestety wiąże się z wyższym kosztem naprawy.
Diagnostyka uzwojeń silnika
Po rozłożeniu silnika, jeśli łożyska nie mają luzów i kręcą się płynnie, a uzwojenia wyglądają normalnie i nie są przebarwione, warto dokładnie zmierzyć ich rezystancję. Użytkownicy zgłaszali, że uzwojenia pomiędzy czerwonym i zielonym miały po 10 om, a między każdym z nich i żółtym - 50 om. Prawidłowy pomiar powinien wykazać uzwojenie główne (np. 10 ohm) i uzwojenie rozruchowe (np. 50 ohm), a sumarycznie około 60 ohm. Jeżeli wartości te znacznie odbiegają od normy lub są zerowe/nieskończone, może to wskazywać na uszkodzenie uzwojeń.
Koszty i opłacalność naprawy
Na szczęście nowy kondensator jest niedrogi - zakupisz go w wielu sklepach internetowych i stacjonarnych. Cena zamiennika wynosi około 20-40 zł, natomiast oryginalne części dedykowane konkretnym modelom są nieco droższe - około 100 zł. Przy okazji, jeśli nie masz miernika elektronicznego, musisz liczyć się z dodatkowym kosztem, jednakże jest to jednorazowa inwestycja, gdyż multimetr przydaje się w wielu przypadkach (weryfikacja elektroniki samochodowej, domowej, obwodów).
Kiedy naprawa jest nieopłacalna?
Czasami łatwa, szybka i niedroga wymiana kondensatora może tchnąć w kosiarkę nowe życie. Jednak w przypadku uszkodzenia izolacji uzwojeń lub poważniejszych problemów z silnikiem, naprawa może być nieopłacalna. Użytkownicy często zauważają, że koszt nowego silnika (np. 135 zł) jest niewiele niższy niż cena całej nowej kosiarki. W takich przypadkach często lepszym rozwiązaniem jest zakup nowej kosiarki. Oczywiście nie należy zapominać o odpowiednim użytkowaniu, konserwacji, a także przechowywaniu zimą (wahania temperatur wpływają na działanie elektroniki). Warto także od czasu do czasu oddać swój sprzęt do specjalistycznego przeglądu.
