Wózki widłowe: Rodzaje, budowa, bezpieczeństwo i eksploatacja

Wózki widłowe, często nazywane również wózkami jezdniowymi podnośnikowymi, stanowią zróżnicowaną kategorię maszyn stosowanych w transporcie wewnątrzzakładowym. Są to kołowe pojazdy mechaniczne o napędzie silnikowym, przystosowane do przewozu materiałów o znacznej masie, od kilkuset kilogramów do kilkudziesięciu ton, zależnie od typu. Używane są głównie do prac rozładunkowych i załadunkowych w magazynach, portach, fabrykach i centrach logistycznych, znacząco wpływając na przenoszenie, magazynowanie i manipulowanie ładunków w przemyśle oraz logistyce.

Budowa i elementy wózka widłowego

Konstrukcja wózka widłowego może się różnić w zależności od jego przeznaczenia, ale zazwyczaj składa się z kilku kluczowych elementów.

Rama i maszt

Rama jest głównym elementem konstrukcyjnym wózka. Poszczególne komponenty konstrukcyjne, takie jak płyta podłogowa i ściany boczne, są często wycinane laserowo ze stalowych płyt, a następnie tłoczone. Po nadaniu im finalnego kształtu odbywa się spawanie ramy wózka. Maszt to podstawowy element układu podnoszenia ładunku.

Widły i osprzęt

Widły to podstawowy element funkcyjny służący do przenoszenia materiałów. Najczęściej mają kształt litery „L” i mogą posiadać różne długości. Należy zaznaczyć, że widły to jedynie najczęściej występujący rodzaj osprzętu wózków jezdniowych. Powszechnie stosuje się również różnego typu osprzęt oraz przedłużki, a także chwytniki przystosowane do transportu np. bel papieru.

Kabina operatora

Kabina operatora jest przeznaczona do operowania pojazdem. Znajdują się w niej elementy takie jak kierownica, dźwignie oraz pedały, umożliwiające sterowanie całym pojazdem. Urządzenia sterujące ruchem wózka są podobne do samochodowych - występuje kierownica oraz pedały gazu i hamulca, często też, choć nie zawsze, sprzęgło. W większości wózków są jedynie dwa biegi (przełożenia) - wolny i szybszy, dotyczące obydwu kierunków jazdy (naprzód i wstecz).

Instalacja elektryczna (wózki elektryczne)

Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się między innymi z baterii (akumulatora), silnika lub silników elektrycznych, alternatora oraz czujników. Bateria stanowi jedyne źródło zasilania maszyny.

Rodzaje baterii w wózkach elektrycznych

• Kwasowo-ołowiowe: Najbardziej rozpowszechnione rozwiązanie, zbudowane z ogniw, okablowania oraz mieszanki kwasu siarkowego i wody.
• Żelowe: Ciekawa alternatywa, gdzie elektrolit ma postać żelu dzięki krzemionce. Nie ma możliwości doładowania, ale też nie jest wymagana konserwacja, jak w przypadku baterii kwasowej.
• Litowo-jonowe: Rozwiązanie wyraźnie droższe w porównaniu do standardowych akumulatorów, ale istnieje możliwość doładowywania baterii. Wybór rodzaju akumulatora może być problematyczny, tym bardziej, że poszczególni producenci starają się forsować baterie litowo-jonowe jako jedyną słuszną drogę.

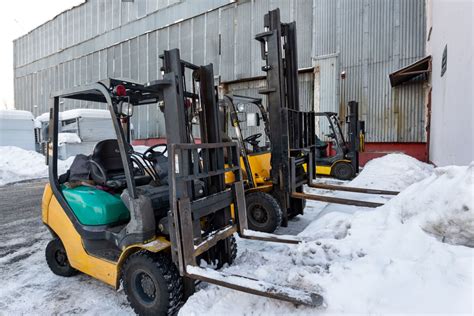

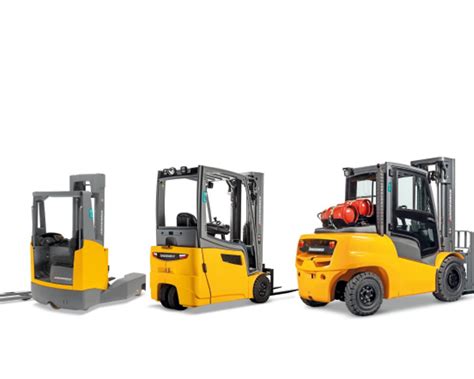

Rodzaje wózków widłowych

Rodzaje oraz podział wózków widłowych wynikają ze specyfiki procesów magazynowania oraz rosnących wymagań wobec współczesnego łańcucha dostaw. Nowoczesne środki transportu wewnętrznego to nie tylko najnowsza technologia, ale również wąska specjalizacja pozwalająca na optymalizację poszczególnych operacji.

Wózki elektryczne

Wózek widłowy elektryczny to rodzaj wózka jezdniowego z napędem silnikowym. Niska emisyjność oraz poziom hałasu na poziomie 70dB czynią z elektrycznego widlaka idealne urządzenie do pracy wewnątrz budynku. Tego typu maszyny są wykorzystywane do transportu ładunków pomiędzy poszczególnymi obszarami operacyjnymi, układania materiałów jeden na drugim (sztaplowania), realizacji operacji składowania na urządzeniach technicznych, takich jak regały paletowe, kompletacji poziomej i pionowej, rozładunku oraz załadunku samochodów ciężarowych.

Wózki czołowe / z przeciwwagą

Są to najbardziej uniwersalne wózki. Elektryczny wózek czołowy zbudowany jest z ponad 5 000 elementów.

Wózki wysokiego składowania (Reach Truck)

Wózek widłowy wysokiego składowania, znany na rynku jako Reach Truck, charakteryzuje się tym, że operator zajmuje pozycję bokiem w kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem.

Paleciaki elektryczne (wózki widłowe paletowe)

To wózki widłowe paletowe z napędem elektrycznym, przeznaczone do transportu ładunków na niewielkie wysokości, niezbędne do ich przemieszczenia.

Wózki podnośnikowe typu stacker

Najprościej rzecz ujmując, jest to paleciak wyposażony w maszt.

Wózki do kompletacji zamówień

To bardzo pojemna kategoria. Do kompletacji służą zarówno ciągniki transportowe, jak i dedykowane tylko i wyłącznie do tego wózki systemowe.

Wózki systemowe VNA (Very Narrow Aisle)

Maszyny te umożliwiają składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów) w długich, wąskich korytarzach, w których trudno manewruje się „zwykłym” wózkiem. Dzięki takim wózkom można w pełni wykorzystać potencjał magazynu, a w przypadku zastosowania urządzeń do wąskich korytarzy roboczych - zwiększyć liczbę regałów w przestrzeni hali. Przykładowo, wykorzystanie wózków systemowych Jungheinrich EKX pozwala zwiększyć powierzchnię magazynową nawet do 30%, co zmniejsza średni koszt miejsca paletowego.

Modele wózków systemowych Jungheinrich

• EFX 410/413: Wózki z obrotową karetką wideł, sprawdzające się w wąskich i szerokich korytarzach oraz w strefie przedregałowej. To klasyczne modele z kabiną „man down”, która pozostaje na dole, gdy widły przesuwają się do góry. Operator siedzi przodem do kierunku jazdy, a maszt znajduje się z boku, co zapewnia doskonałą widoczność.
• EKX 410/412/514/516k/516: Wózki systemowe stworzone z myślą o magazynach wysokiego składowania, obsługujące półki na wysokości nawet 18 m. Są to wózki typu „man up” - wraz z widłami unosi się również kabina operatora, co pozwala na precyzyjne wykonywanie pracy. Wyposażone są w opatentowaną technologię tłumienia drgań.
• ETX 513/515: Wydajne wózki systemowe, które mogą być wyposażone w system wspomagający warehouseNAVIGATION, podnoszący wydajność operacji magazynowych i zmniejszający ryzyko błędnych przejazdów (dzięki rozpoznaniu stref w magazynie poprzez RFID).
• ETX 515a: Automatyczne wózki systemowe, wyposażone w rozwiązania pozwalające na optymalną pracę przez 24 godziny na dobę, 7 dni w tygodniu. Mogą posiadać systemy dokładnego pozycjonowania, sterowania na zakrętach, centrowanie i kontrolę obrysu jednostek ładunkowych.

Wózki boczne

Wózek widłowy boczny, często nazywany po prostu wózkiem bocznym, to specjalistyczna maszyna zaprojektowana z myślą o transporcie i składowaniu długich ładunków w wąskich przestrzeniach. Dzięki swojej unikalnej konstrukcji - z widłami umieszczonymi z boku - umożliwia manewrowanie tam, gdzie tradycyjne wózki czołowe miałyby trudności. Podnosi i transportuje towary bokiem. Maszt z widłami zamontowany jest z boku, prostopadle do osi pojazdu, co pozwala na podnoszenie i transportowanie ładunków równolegle do kierunku jazdy.

Dlaczego powstały wózki boczne?

Zapotrzebowanie na wózki boczne pojawiło się w połowie XX wieku, gdy w przemyśle zaczęto coraz częściej operować ładunkami długimi i nieporęcznymi. Standardowe wózki czołowe nie radziły sobie z nimi - konieczność skręcania, zawracania czy cofania z długimi belkami czy płytami była nie tylko niewygodna, ale i niebezpieczna w ciasnych halach. Pierwsze wózki boczne zaczęto projektować z myślą o składowaniu drewna i rur w tartakach i zakładach przemysłowych, manewrowaniu w wąskich korytarzach oraz zwiększeniu potencjału magazynów, bez potrzeby ich przebudowy. Wózki boczne zdominowały rynek europejski dzięki praktyczności i wytrzymałości, stając się podstawowym narzędziem tam, gdzie liczy się każdy metr - w składach drewna czy hutach, gdzie ciężar ładunków przekracza nawet 45 ton. Jednym z pionierów była firma Baumann, która już w latach 60. rozpoczęła produkcję wózków bocznych we Włoszech.

Gdzie wykorzystuje się wózki boczne?

Choć wózki boczne zawsze będą sprzętem niszowym w porównaniu do klasycznych wózków paletowych, to w niektórych branżach są niezastąpione - pozwalają przechowywać towary na regałach wspornikowych, układać je w blokach i sprawnie pracować w ciasnych, zabudowanych przestrzeniach. Branże te to między innymi przemysł drzewny (transport desek, belek), przemysł metalowy (profile stalowe, rury, blachy), magazyny i obiekty składowania, markety budowlane i hurtownie, place budowy oraz porty i stocznie.

Rodzaje wózków bocznych

• Wózki boczne wielokierunkowe: Mogą poruszać się dowolnie we wszystkich kierunkach i obracać się wokół własnej osi. Obracające się maszty pozwalają operatorowi na pobieranie ładunków pod różnymi kątami. Dostępne są w wersjach trój- i czterokołowych.
• Wózki boczne czterokierunkowe: Zaprojektowane do poruszania się do przodu, do tyłu oraz na boki. W porównaniu do wielokierunkowego są prostsze w obsłudze, tańsze i mniej skomplikowane technicznie.
• Wózki boczne z kabiną stojącą: Operator stoi na platformie z tyłu maszyny, co pozwala mu szybko przemieszczać się między różnymi stanowiskami pracy.
• Elektryczne wózki boczne: Zasilane bateriami, przeznaczone głównie do pracy wewnątrz budynków. Charakteryzują się cichą pracą i brakiem emisji spalin.
• Wózki boczne spalinowe: Napędzane silnikami Diesla lub LPG, przeznaczone do pracy na zewnątrz, gdzie wymagana jest większa moc i odporność na trudne warunki atmosferyczne. Często wykorzystywane na placach budowy.

Producenci wózków bocznych

W branży jest wielu renomowanych producentów wózków widłowych, a wśród liderów oferujących wózki boczne wymienia się: Baumann, Combilift, Hubtex, Jumbo i Fantuzzi. Znani producenci wózków widłowych ogólnego przeznaczenia, tacy jak Jungheinrich, Still czy Toyota, również posiadają w swojej ofercie modele z bocznym załadunkiem lub konstrukcje przystosowane do podobnych zastosowań.

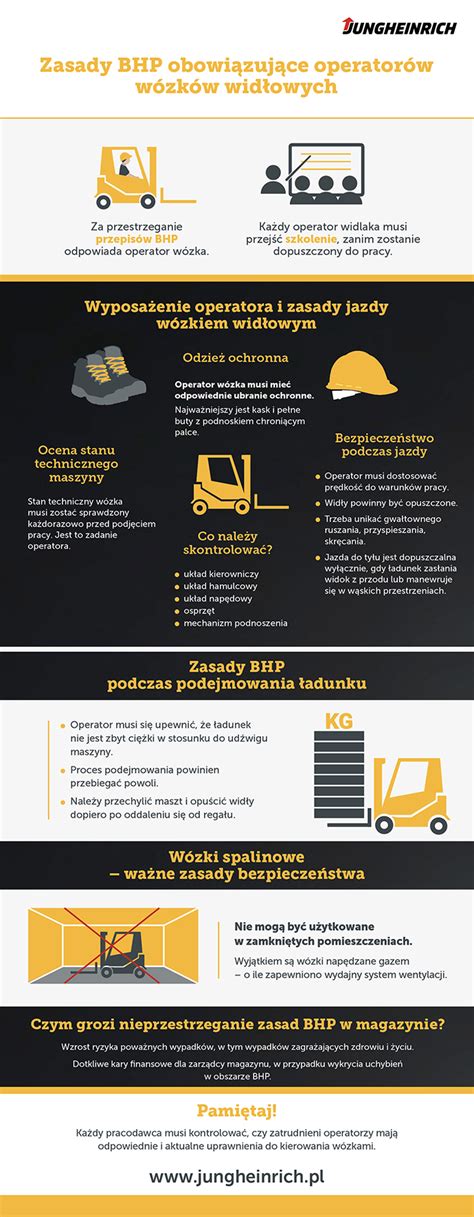

Bezpieczeństwo pracy z wózkiem widłowym

Efektywna praca z wózkiem widłowym wymaga wiedzy i umiejętności. Bez odpowiednich zabezpieczeń może być związana z potencjalnym niebezpieczeństwem dla operatora i otoczenia. W praktyce użytkownicy często popełniają błędy, które mogą prowadzić do uszkodzenia sprzętu, zwiększonych kosztów utrzymania, a nawet wypadków zagrażających zdrowiu i życiu.

Obowiązki operatora przed rozpoczęciem pracy

Przystępując do obsługi wózka, operator powinien być zaznajomiony z instrukcją. Należy sprawdzić stan techniczny maszyny, na której będziemy pracować: weryfikujemy uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów (sterowanie, sygnalizacja) oraz poziom naładowania baterii. Nawet jeśli doskonale znamy dane urządzenie, musimy mieć świadomość, że do niebezpiecznej awarii mogło dojść podczas poprzedniej zmiany. Codzienne kontrole powinny obejmować sprawdzenie poziomu płynów eksploatacyjnych, a także ogólny stan techniczny maszyny.

Najczęstsze błędy operatorów

1. Przeciążanie sprzętu: Przekraczanie maksymalnej nośności wózka może doprowadzić do poważnych uszkodzeń sprzętu i ładunku. Operatorzy powinni zapoznać się z dokumentacją techniczną wózka i regularnie uczestniczyć w szkoleniach.
2. Nieprawidłowe rozłożenie ładunku: Operatorzy powinni dbać o równomierne rozłożenie ciężaru na widłach oraz stosować techniki wiązania lub zabezpieczania ładunków.
3. Ignorowanie codziennych kontroli technicznych: Może prowadzić do nieoczekiwanych awarii wózka podczas pracy.
4. Poruszanie się z nadmierną prędkością: Przekraczanie zalecanej prędkości, zwłaszcza na zakrętach lub podczas jazdy z ładunkiem, znacznie zwiększa ryzyko przewrócenia się wózka. Magazyn to nie tor wyścigowy, a podejmowanie zbędnego ryzyka i brawura są niedopuszczalne.
5. Nieprawidłowe operowanie widłami: Podnoszenie ładunku na zbyt dużą wysokość zwiększa ryzyko przewrócenia się wózka. Ładunek powinien być podnoszony tylko na tyle, na ile jest to konieczne do bezpiecznego przetransportowania towaru. Prawidłowy załadunek: ładunek (najczęściej na palecie) powinno się umieścić na wyprostowanych widłach (równoległych do podłoża), następnie podnieść go na ok. 30 cm nad podłoże i nachylić maszt w kierunku do operatora.
6. Brak odpowiednich szkoleń: Regularne szkolenia i kursy doskonalące są kluczowe dla prawidłowego użytkowania wózków widłowych. Operatorzy powinni znać zasady obsługi urządzenia, a także potencjalne zagrożenia i wiedzieć, jak ich unikać.
7. Ignorowanie wskaźników i sygnałów ostrzegawczych: Wózki widłowe są wyposażone w różnego rodzaju wskaźniki i sygnały ostrzegawcze. Operatorzy powinni być wyczuleni na wszelkie sygnały ostrzegawcze i reagować na nie natychmiast, a w razie potrzeby przerwać pracę i dokonać dokładnej kontroli technicznej wózka.

Układ awaryjnego opuszczania wózka widłowego

Układ awaryjnego opuszczania wózka widłowego to system, który umożliwia operatorowi szybkie opuszczenie masztu i wideł wózka widłowego w przypadku nagłej awarii lub zagrożenia. Sprawdza się zarówno w przypadku awarii masztu, jak i innych awarii wózka widłowego, co pozwala na szybkie reagowanie na wszelkie potencjalne zagrożenia. Układ ten odpowiada także za ochronę ładunku, który jest przenoszony. Jest niezbędny w każdym momencie pracy z wózkiem widłowym, ponieważ awarie mogą wystąpić bez ostrzeżenia, niezależnie od tego, jak dobrze jest przeglądany i utrzymany wózek widłowy. Należy go regularnie sprawdzać i konserwować. W wózkach systemowych (gdzie operator jest unoszony wraz z ładunkiem) operatorzy powinni przejść szkolenie, by dowiedzieć się, w jaki sposób należy korzystać z tego typu urządzenia. Opuszczanie wózka odbywa się za pomocą uprzęży ewakuacyjnej i linki.

Ładowanie wózków elektrycznych

Przepisy jasno definiują wymagania co do pomieszczeń, w których ładowane są wózki widłowe elektryczne. Podstawą prawną jest Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku. Planując przestrzeń dedykowaną do ładowania wózków, należy zadbać o odpowiednie warunki. Minimalna wysokość pomieszczenia to 2 metry. Wymagane jest zachowanie szczególnych środków ostrożności, gdyż zawsze istnieje ryzyko wycieku kwasu, a podczas procesu ładowania wydziela się gaz.

Uprawnienia do obsługi wózków widłowych

Do obsługi wózka widłowego konieczne jest posiadanie odpowiednich uprawnień. Zgodnie z rozporządzeniem, każda osoba obsługująca wózek widłowy musi posiadać odpowiednie zaświadczenie kwalifikacyjne wydane przez Urząd Dozoru Technicznego (UDT). Uprawnienia UDT są wymagane w pracy jako operator wózków systemowych, wózków widłowych lub też konserwator. Szkolenia z zakresu obsługi urządzeń transportu bliskiego prowadzą ośrodki szkolenia zawodowego, które mogą uzgodnić program szkolenia z UDT. Szkolenie obejmuje zarówno część teoretyczną (budowa wózka, zasady bezpieczeństwa, przepisy BHP), jak i praktyczną - czyli naukę obsługi konkretnego typu wózka, w tym manewrowania w trudnych warunkach. Egzamin końcowy zdaje się przed komisją UDT, a uzyskane uprawnienia są ważne przez 5 lat. W przypadku, gdy pracownik nie posiada państwowych uprawnień UDT, ma obowiązek uzupełnić braki, ponieważ prowadzenie wózka bez aktualnych uprawnień podlega karze finansowej.
