Dlaczego ciągnik nie steruje hamulcami naczepy? Przyczyny i rozwiązania

Brak prawidłowego sterowania hamulcami naczepy przez ciągnik siodłowy to poważny problem, który wpływa na bezpieczeństwo i efektywność transportu. Może objawiać się na wiele sposobów, od migającej kontrolki hamulca pneumatycznego po zablokowane koła naczepy. Niniejszy artykuł przedstawia kompleksową analizę przyczyn takich awarii oraz skuteczne metody ich diagnozy i rozwiązania, bazując na konkretnych przypadkach i wskazówkach ekspertów.

Diagnostyka problemu z brakiem sterowania hamulcami naczepy

Początkowe objawy i obserwacje

Jednym z typowych scenariuszy jest sytuacja, gdy po podpięciu ciągnika (np. Scania 4) i podłączeniu wszystkich przewodów, zaczyna migać kontrolka Air Brake. Mimo że powietrze w układzie ciągnika jest prawidłowe i osuszacz zbija powietrze, a powietrze dociera do złącza zasilającego (czerwona słuchawka) oraz do złącza sterującego (żółta słuchawka) po naciśnięciu hamulca nożnego, nie dociera ono do poduszek ani siłowników hamulcowych w naczepie. Efektem jest zablokowanie hamulców naczepy po spuszczeniu hamulca ręcznego ciągnika. Kontrolka często zaczyna migać w momencie podłączenia przewodu od ABS-u, a sytuacja może występować losowo.

Pierwsze próby naprawy i diagnozy

W praktyce kierowcy często stosują tymczasowe rozwiązania, takie jak dopompowywanie powietrza do naczepy przez złącze obok regulacji poziomu poduszek, co może czasowo wygasić kontrolkę i uwolnić hamulce. Innym razem wystarczyło ruszyć zestawem z wyczuciem przód/tył. Niezależnie od tych działań, kontrolka hamulca postojowego ("P") zawsze gaśnie prawidłowo, co sugeruje problem gdzieś indziej w układzie naczepy.

W celu wstępnej diagnostyki często podejrzewa się zacinanie się któregoś zaworu. W pierwszej kolejności zaleca się sprawdzenie zaworu parkująco-luzującego, który jest pierwszym elementem na drodze powietrza do zbiorników naczepy. Aby to zweryfikować, należy odkręcić przewód ze złącza 1-2 i sprawdzić, czy po podaniu ciśnienia na złącze zasilające (czerwona słuchawka) nie uchodzi tamtędy powietrze. To samo dotyczy złącza 22, przez które powietrze dostaje się do komór sprężynowych siłowników.

Szczegółowa weryfikacja zaworów pneumatycznych

Zawór parkująco-luzujący

Jeśli zawór parkująco-luzujący jest niesprawny, może nie napowietrzać układu wcale lub robić to bardzo powoli. Zdarza się, że po wyciągnięciu i ponownym wciśnięciu przycisku czerwonego w tym zaworze, zaczyna lekko uchodzić powietrze z lewego tłumika modulatora EBS. Warto również sprawdzić, czy od złącza zasilającego (czerwonej słuchawki) do zaworu parkująco-luzującego nie ma filtrów przewodowych, które wymagają regularnej wymiany lub czyszczenia. Ich drożność można sprawdzić manometrem, mierząc szybkość narastania ciśnienia na końcu przewodu po podaniu ciśnienia na wejściu.

Zawór redukcyjny powietrza

Inną potencjalną przyczyną jest niesprawność zaworu redukcyjnego powietrza, umieszczonego między zbiornikiem powietrza hamulcowego a zbiornikiem rezerwowym i zawieszenia. Gdyby ten zawór był uszkodzony, mogłyby występować problemy z poduszkami zawieszenia, ale niekoniecznie z blokowaniem hamulców. Aby to sprawdzić, można "wypowietrzyć" naczepę i podłączyć ją do zasilania. Jeśli to reduktor, jeden ze zbiorników pozostanie pusty. Zaobserwowano przypadki, w których kontrolka Air Brake migała, hamulce puściły, ale poduszki w naczepie pozostały nienapełnione, a środkowy zbiornik (napełniany przez zawór redukcyjny) był pusty. Zawór ten powinien otworzyć się przy ciśnieniu około 6 bar. Zbiorniki powinny być napełnione do około 8,5 bar; jeśli ciśnienie jest poniżej 6 bar, zawór przelewowy nie pozwoli zasilić zbiornika zawieszenia pneumatycznego.

Uszkodzenia mechaniczne a działanie układu (membrana siłownika)

W toku diagnostyki często odkrywa się uszkodzenia mechaniczne, takie jak pęknięta membrana w jednym z "dużych" siłowników hamulcowych. Jeśli membrana pęknięta jest po stronie przeponowej (od strony zacisku), może to prowadzić do uchodzenia powietrza do atmosfery, co wpływa na cały układ. Wymiana takiej membrany może znacznie poprawić sytuację. Po wymianie, kontrolka Air Brake może początkowo długo migać podczas pierwszego pompowania powietrza, aż w końcu zgaśnie, a po kilku kolejnych spuszczeniach i napompowaniach, będzie gasnąć za każdym razem prawidłowo.

Dalsze testy i obserwacje

Testy po wymianie membrany

Mimo wymiany membrany i poprawy w kwestii migania kontrolki, wciąż mogą występować opóźnienia w napełnianiu poduszek naczepy. Przeprowadzenie szczegółowych testów jest kluczowe. Należy wypowietrzyć tylko naczepę, a ciągnik doprowadzić do pełnego ciśnienia roboczego. Następnie podłączyć czerwony przewód zasilający i sprawdzić, po jakim czasie odpuszczą hamulce i zaczną podnosić się poduszki w naczepie. Zaobserwowano, że proces ten może trwać nawet 9 minut, co świadczy o bardzo powolnym narastaniu ciśnienia w układzie naczepy.

Obserwacje dotyczące napełniania i wycieków

Nieszczelność siłownika hamulcowego (część membranowa) może być przyczyną uchodzenia powietrza. Najprostszym sposobem na sprawdzenie tego jest odkręcenie przewodu od nieszczelnego siłownika, zaślepienie go i powtórzenie pomiaru ciśnienia. Należy pamiętać, że w sprawnym ciągniku ciśnienie na naczepę podawane jest dopiero po osiągnięciu w układzie pewnej wartości ciśnienia (zazwyczaj około 6.0 bar dla napowietrzenia zawieszenia naczepy).

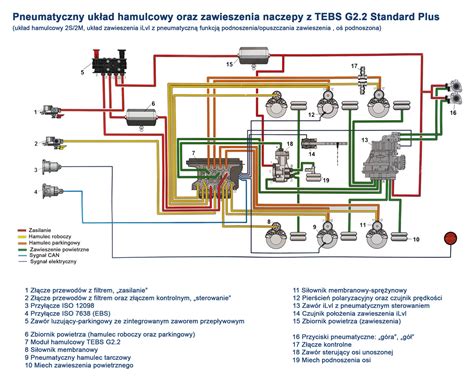

Zrozumienie systemu EBS naczepy

Czym jest i za co odpowiada EBS?

System EBS (Elektroniczny Układ Hamulcowy) jest kluczowym elementem w nowoczesnych zestawach pojazdów użytkowych. Odpowiada za integrację i koordynację systemów odpowiedzialnych za hamowanie (takich jak ABS, ESP, ASR) nie tylko w ciągniku, ale także w naczepie. Dzięki EBS hamowanie staje się bardziej efektywne i bezpieczne, ponieważ system samoczynnie dostosowuje siłę hamowania do warunków, odciążając kierowcę (np. w terenie górzystym) i zmniejszając ryzyko wypadków. Ponadto, prawidłowo działający EBS wydłuża żywotność elementów układu hamulcowego poprzez optymalne rozłożenie sił.

Typowe objawy i przyczyny usterek EBS

Objawy usterki EBS przyczepy

Usterki systemu EBS naczepy mogą objawiać się na różne sposoby:

• Komunikat na wyświetlaczu: Pojawia się informacja "Usterka EBS przyczepy".
• Ostre hamulce: Hamulce blokują się szybciej niż powinny, może wystąpić szarpanie przy hamowaniu.
• Błąd magistrali CAN: Brak komunikacji z naczepą, w systemie diagnostycznym pojawia się komunikat np. "Magistrala danych CAN układu napędowego: przekroczony czas odbioru".
• Zapalenie kontrolki ABS: Awaria EBS może powodować błędy w układzie ABS, zwłaszcza przy nieprawidłowym ciśnieniu w poduszkach.
• Zwiększone zużycie okładzin hamulcowych: Nieprawidłowe rozkładanie siły hamowania może prowadzić do szybszego zużywania klocków lub bębnów hamulcowych.

Przyczyny usterki EBS naczepy

Do najczęstszych przyczyn powodujących usterkę EBS naczepy zaliczamy:

• Zwarcie w wiązce przewodów: Prowadzi do zakłóceń w komunikacji magistrali CAN, często wynikających z wilgoci, uszkodzeń mechanicznych lub korozji.
• Nieprawidłowe ciśnienie poduszek naczepy: Skutkuje błędną oceną masy naczepy, co prowadzi do zbyt słabego lub zbyt mocnego hamowania. Może być spowodowane niepoprawną kalibracją lub uszkodzonym czujnikiem.
• Uszkodzenie sterowników magistrali CAN: Przykładowo: sterownika ABS, jednostki ECU lub sterownika EBS, co uniemożliwia komunikację między systemami.
• Awaria sterownika EBS: Całkowity brak działania systemu, niemożliwy odczyt czujników, sterowanie zaworami i komunikacja z pojazdem.
• Uszkodzenie przewodu i/lub czujników ABS: EBS wykorzystuje dane z czujników (prędkość obrotowa kół) do kontroli poślizgu i siły hamowania.
• Usterka modulatora w naczepie: Może być zabrudzony, uszkodzony mechanicznie lub mieć problemy z zasilaniem. Awarii mógł ulec także przewód do niego prowadzący.
• Korozja lub zabrudzenie złączy: Skutkuje niestabilnym sygnałem lub utratą komunikacji, co powoduje awarię.

Metodyka rozwiązywania problemów i diagnostyka

Procedury diagnostyczne i naprawcze

W przypadku usterki EBS przyczepy, podstawowym krokiem jest oddanie pojazdu do serwisu i przeprowadzenie diagnostyki naczepy. Obejmuje to:

• Podłączenie naczepy do innego ciągnika siodłowego: W celu ustalenia, czy problem leży po stronie naczepy, czy pojazdu.
• Weryfikacja napięcia zasilania i stanu bezpieczników: Sprawdzenie, czy wszystkie bezpieczniki są sprawne oraz czy dostarczane jest odpowiednie napięcie.
• Sprawdzenie przewodów magistrali CAN: Pod kątem zwarć, korozji, pęknięć lub innych uszkodzeń. Warto pamiętać, że grubość kabla ABS/EBS ma znaczenie, ponieważ do sterowania potrzebny jest spory prąd.
• Wymiana sterownika EBS: Można najpierw podłączyć inny sprawny sterownik, aby upewnić się, czy to jest źródłem awarii.
• Sprawdzenie ciśnienia na poduszkach naczepy: Przy pomocy programu diagnostycznego sprawdza się wartości ciśnienia i w razie potrzeby programuje czujnik. Ręczna regulacja wysokości zawieszenia również może pomóc w identyfikacji problemów z zaworem wysokości.
• Weryfikacja stanu pierścieni impulsowych (koronek ABS): Mogą być poluzowane lub uszkodzone, co spowoduje niepoprawne działanie czujnika.
• Wymiana modulatora EBS: Usterki często dotyczą przewodów zasilających lub czujnika ciśnienia powietrza.

W przypadku systemów EBS producentów takich jak Haldex (np. EB+ Haldexa), konieczna jest wizyta w warsztacie dysponującym specjalistycznym sprzętem do diagnostyki tych układów.

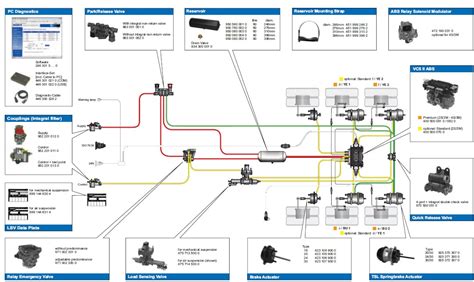

Znaczenie prawidłowego ciśnienia i przepływu powietrza

Kluczowe dla prawidłowego działania hamulców naczepy jest odpowiednie ciśnienie i drożność układu pneumatycznego. Czerwony przewód zawsze podaje powietrze do układu (zasilanie), natomiast żółty przewód służy do sterowania hamulcami (sygnał sterujący) - choć w nowoczesnych systemach EBS sterowanie odbywa się głównie za pomocą kabla elektrycznego ABS/EBS. Warto sprawdzić, czy przy zablokowanych hamulcach występuje ciśnienie na żółtym złączu naczepy.

Zawór sterujący hamulcami przyczepy, często znajdujący się w okolicy siodła, decyduje, jakie ciśnienie podać na złącze sterujące. Jeśli jest uszkodzony, może podawać zbyt duże ciśnienie sterujące, lub, jak wspomniano, doprowadzać do zbyt powolnego napełniania. Poprawność parametryzacji hamulców w systemie EBS również ma znaczenie - dane muszą być zgodne z tabliczką na ramie naczepy.

Rola przewodów i sterowania elektronicznego

Dzisiejsze hamulce naczepy są sterowane przez komputer ciągnika, a kabel ABS/EBS ma kluczowe znaczenie. Liczba pinów w naczepie (5 czy 7) musi odpowiadać liczbie pinów w kablu łączącym ciągnik z naczepą. W przypadku problemów z siłą hamowania naczepy, gdy działa ona prawidłowo z innym ciągnikiem, oznacza to, że w obecnym ciągniku ciśnienie podawane do naczepy (przez żółty przewód) jest źle wyregulowane i wymaga ustawienia przez serwis za pomocą komputera diagnostycznego.
