Wózek Widłowy: Budowa, Elementy i Znaczenie Długich Osprzętów

Wózek widłowy jest niezbędnym urządzeniem w wielu miejscach pracy, stanowiąc absolutny fundament efektywnego transportu i przechowywania towarów. Umożliwia płynny przepływ materiałów oraz zwiększa wydajność operacji logistycznych. Poznanie budowy wózka widłowego jest bardzo ważne ze względu na przepisy BHP, gdyż nieznajomość działania sprzętu, który obsługujemy, może doprowadzić do wypadku lub uszkodzenia transportowanego towaru. Elementarna wiedza teoretyczna i praktyczna na temat sprzętu pozwoli zachować nie tylko komfort, lecz także bezpieczeństwo w miejscu pracy. Wózki widłowe to złożone urządzenia, które składają się z wielu części, z których każda pełni kluczową rolę w zapewnieniu bezpieczeństwa i efektywności.

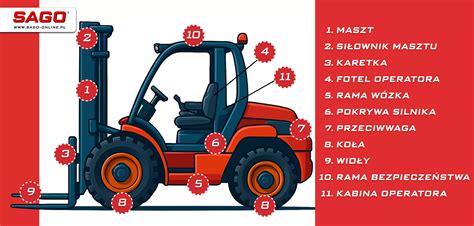

Podstawowe Komponenty Wózka Widłowego

Budowę wózka widłowego można z powodzeniem poznać na kursach i szkoleniach z obsługi wózków tego typu. Każdy pracownik, pracujący z tą maszyną, powinien znać jej budowę. Podczas wyboru wózka widłowego trzeba mieć na uwadze nie tylko jego elementy, lecz także sposób działania, niezawodną pracę i znaną markę. Wózki widłowe to pojazdy, które znalazły swoje zastosowanie w magazynach, hurtowniach i różnego rodzaju firmach transportowych. Służą przede wszystkim do podnoszenia, a następnie do przewożenia partii materiału, wspomagając i przyspieszając załadunek towaru, a przy tym ułatwiając pracę, gdyż mogą przewozić materiały o łącznej wadze kilku ton.

Zewnętrzne elementy wózka widłowego

Wśród zewnętrznych, widocznych komponentów wózka widłowego, które są godne uwagi, znajdziemy:

• Widły - te elementy mają kształt litery L.
• Maszt - wpływa na bezpieczne podnoszenie, opuszczanie i transportowanie towarów.
• Płyta czołowa pojazdu - nazywana karetką.

Poza powyższymi elementami, nie możemy pomijać kierownicy, pedałów i dźwigni, które umożliwiają sprawne sterowanie urządzeniem.

Wewnętrzne układy wózka widłowego

Budowa wózka widłowego to także wewnętrzne elementy, które wpływają na działanie sprzętu. Jest to również nowoczesna technologia, która ma na celu opierać się na działaniu wielu układów. Najważniejszymi układami są tutaj:

• Układ hamulcowy
• Układ napędowy
• Układ elektryczny
• Układ przeniesienia napędu
• Układ podnoszenia
• Układ hydrauliczny
• Układ kierowniczy

Wydajne urządzenie działa bez zarzutu przez długi czas.

Widły do Palet: Kluczowy Długi Element Wózka Widłowego

Widły do palet to nieodłączne elementy wykorzystywane na co dzień w wózkach widłowych. Stanowią rodzaj wymiennego osprzętu, montowanego w pojazdach w celu wykonywania czynności unoszenia, utrzymywania podczas transportu i rozmieszczania ładunków. Widły są jedną z najbardziej charakterystycznych części wózka, a wózek widłowy bez wideł jest kompletnie bezużyteczny. Wózek ze źle dobranymi widłami również nie posłuży zbyt długo, dlatego wybór odpowiednich wideł ma ogromne znaczenie dla efektywności i bezpieczeństwa pracy.

Rodzaje wideł i materiały wykonania

Mogłoby się wydawać, iż każde widły do palet są identyczne, jednak na rynku istnieją różne rodzaje tych wymiennych elementów, które różnią się od siebie sposobem montowania na karetce wózka widłowego oraz funkcjonalnością:

• Widły standardowe - klasyczne widły stosowane w większości operacji magazynowych.
• Widły teleskopowe - mają możliwość wysuwania, co pozwala na regulowanie ich długości, idealne przy przenoszeniu większych, niestandardowych palet lub ładunków o większej objętości (długości 1,5 - 2 metry).

Widły są najczęściej wykonywane ze stali hartowanej, co gwarantuje ich trwałość i odporność na duże obciążenia. Coraz częściej można spotkać również stal nierdzewną, która jest bardziej odporna na korozję, co czyni ją idealnym wyborem do pracy w trudnych warunkach, np. w przemyśle spożywczym lub chemicznym. Wybór materiału zależy od środowiska, w jakim widły będą pracować.

Parametry wyboru wideł

Dobór odpowiednich wideł do wózka widłowego wymaga uwzględnienia kilku istotnych parametrów. Każdy z nich wpływa na bezpieczeństwo pracy oraz efektywność operacji, dlatego warto zwrócić na nie szczególną uwagę.

• Długość wideł: Jest to podstawowy parametr, który należy dopasować do rodzaju ładunków i palet, z jakimi będzie się pracować. Zbyt krótkie widły mogą powodować przechylenie się ładunku, co wpływa na stabilność i bezpieczeństwo pracy. Najpopularniejsze wymiary wideł wózka widłowego mogą różnić się w zależności od regionu, branży i konkretnych zastosowań. Oprócz długości, szerokość i grubość wideł również mogą się różnić w zależności od rodzaju wózka widłowego i specyfikacji zastosowania. W eHak24 proponują rozmiary od 80 mm szerokości widły i 40 mm wysokości, aż do 180 mm szerokości widły i 50 mm wysokości widły.
• Nośność wideł: To kolejny ważny parametr, który należy wziąć pod uwagę. Trzeba je dobrać, uwzględniając ciężar ładunków, jakie będą podnoszone. Standardowe widły mają zazwyczaj nośność od 1 do 3 ton, jednak dostępne są również modele o wyższej wytrzymałości, które mogą obsługiwać ładunki do 5 ton i więcej. Pamiętać należy, że liczy się suma udźwigu dwóch wideł do palet i to ona powinna być równa maksymalnemu udźwigowi wózka widłowego. Udźwig wideł wyznacza się, biorąc pod uwagę udźwig maksymalny wózka widłowego. Jeżeli maksymalny udźwig urządzenia, np. wynosi 2,5 tony, to udźwig jednych wideł powinien wynosić 1,25 tony.
• Klasa karetki wózka widłowego: Dobór wideł do klasy karetki wózka widłowego jest ważny, ponieważ zapewnia stabilne i bezpieczne mocowanie i użytkowanie wideł. Wyznaczenie klasy karetki wideł do palet jest niezbędne, aby zakupić elementy o właściwym rozmiarze, które będzie można bez problemu zamontować w wózku widłowym. Prawidłowe oznaczenie klasy (oraz typu) karetki pojazdu jest niezbędne w celu dobrania odpowiednich wideł do wózków widłowych. Pierwszy ze sposobów polega na zmierzeniu odległości pomiędzy dolnym mocowaniem górnej widły a dolną krawędzią widły.

Pomiar wideł do palet

W celu pomiaru, widła powinna być ułożona na równym podłożu, a następnie przewrócona „na bok”, tak aby do powierzchni przylegała część w kształcie litery „L”. Takie ułożenie pozwoli na dokładne zmierzenie niezbędnych wymiarów. Dla pewności zaleca się sprawdzenie obydwu wymiarów, co pozwoli lepiej dopasować i dobrać odpowiednie widły do palet.

Kontrola stanu technicznego i zużycie wideł

Dobry stan wideł w wózkach widłowych jest bardzo ważny dla prawidłowego, bezpiecznego transportu ładunków. Nawet najwyższej jakości widły z czasem się zużywają, dlatego ważne jest regularne sprawdzanie ich stanu. Istnieje kilka istotnych parametrów, które warto sprawdzić, poddając kontroli stan techniczny wideł do wózka widłowego:

• Zużycie końcówek wideł: Przy intensywnej eksploatacji końcówki wideł mogą ulegać ścieraniu.
• Odkształcenie wideł: Widły, które są odkształcone lub wygięte, mogą wskazywać na przeciążenie w przeszłości lub długotrwałe użytkowanie pod dużym obciążeniem.
• Pęknięcia i zarysowania: Każde pęknięcie, niezależnie od jego wielkości, może być potencjalnym zagrożeniem.
• Luz na mocowaniach: Widły, które poruszają się w uchwytach lub mają luz na mocowaniach, mogą stanowić zagrożenie dla stabilności całego wózka.

Zużyte lub uszkodzone elementy powinny zostać poddane natychmiastowej wymianie na nowe. Stanowczo zabronione jest „zasłanianie” uszkodzeń na widłach przedłużkami. W Jazgot znajdziesz szeroki wybór wideł dopasowanych do różnych typów wózków i zadań, a zespół zawsze służy pomocą w doborze odpowiednich wideł, dostosowanych do indywidualnych potrzeb. Jako lider branży dźwignicowej, firmy takie jak eHak24, świadczą usługi certyfikowanych oględzin wideł wózków widłowych i w przypadku wykrycia uszkodzeń oferują najlepsze rozwiązania.

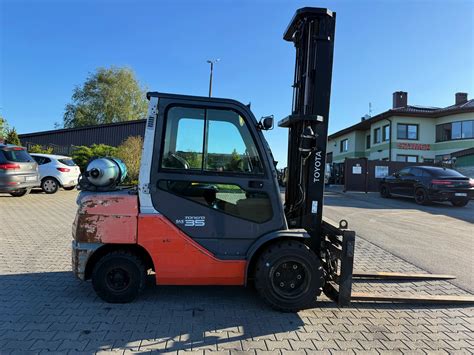

Przedłużki Wideł: Zwiększanie Długości Roboczej

Przedłużki do wideł to nakładane elementy ze stali, zwiększające długość roboczą widły. Ich montaż jest szybki i łatwy, a dzięki nim wózki widłowe mogą pełnić jeszcze więcej funkcji i w jeszcze większej mierze usprawniać wykonywane zadania. Przedłużki wideł do wózka widłowego to elementy wykonane z bardzo trwałego materiału, takiego jak stal, co zapewnia im długi okres gwarancyjny i maksymalne bezpieczeństwo zarówno pracownikom, jak i przewożonym materiałom. Powszechnie wykorzystywane są przedłużki o konstrukcji zamkniętej, która nadaje im jeszcze większe wzmocnienie i lepszą nośność. W zależności od potrzeb można samodzielnie dobrać parametry, takie jak długość przedłużki czy przekrój wideł.

Typy i zastosowanie przedłużek

• Przedłużki pełne - stanowią elementy nasuwane bezpośrednio na widłę, dlatego ich szerokość powinna być o około 2 cm większa od szerokości samej widły.
• Przedłużki puste - wykonane są z profilu otwartego.

W jakim celu stosowane są te dodatkowe elementy? Przede wszystkim po to, by możliwe było podniesienie i przetransportowanie materiałów o nietypowej wielkości lub kształcie. Wykorzystanie przedłużek otwiera nowe możliwości, a przy tym jest tanie. Pozwalają na łatwe dostosowanie długości wideł do rozmiaru ładunku, co oznacza, że można obsłużyć dłuższe, większe lub nietypowe ładunki bez konieczności inwestowania w nowy sprzęt. Przedłużki na widły do widlaka umożliwiają jednorazowe załadowanie większej ilości towaru, co znacznie skraca czas obsługi.

Ograniczenia i bezpieczeństwo

W przypadku przedłużek, najbardziej istotne jest dobranie ich prawidłowej maksymalnej długości. Przedłużki wydłużają widły, natomiast istnieją pewne zasady i ograniczenia, z uwagi na zapewnienie bezpieczeństwa pracy i obsługi ładunków. Nazbyt długie elementy mogłyby być niemożliwe do sprawnego uniesienia, mogą się odginać czy po prostu opadać pod ciężarem ładunku. Warto pamiętać również, iż nie ma możliwości montażu zaledwie jednej przedłużki na jednej widle. Wyższy poziom bezpieczeństwa jest możliwy dzięki nim, ponieważ wykorzystanie niewystarczająco długich lub zużytych wideł znacznie zwiększa ryzyko uszkodzenia towarów, wózka widłowego, a przede wszystkim zagrożenia dla bezpieczeństwa pracowników.

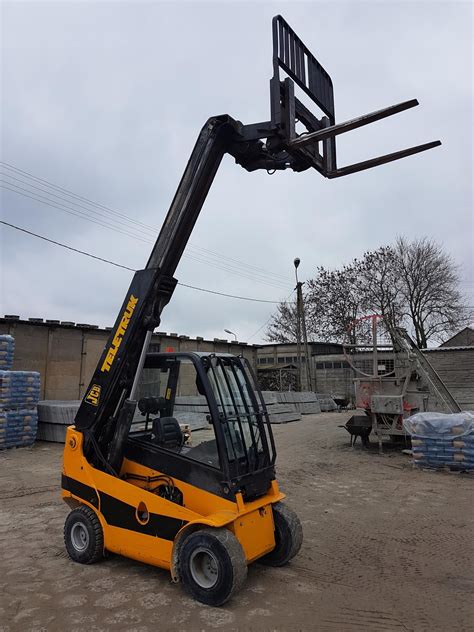

Inne Długie Elementy: Wysięgniki i Żurawie

W typowym zastosowaniu i w standardowej konfiguracji wózki widłowe nie są urządzeniami przystosowanymi do efektywnego przewozu niestandardowych, ponadgabarytowych i niespaletyzowanych ładunków. W przypadku nietypowych i nieporęcznych ładunków przydatne okazuje się ich wyposażenie w dodatkowy osprzęt, taki jak wysięgnik z hakiem czy żuraw do wózka widłowego.

Zastosowanie i rodzaje

Podstawowym zadaniem osprzętu takiego jak żuraw do wózka widłowego jest poszerzenie możliwości pojazdów transportu wewnętrznego. Przykładowo - montowany na widłach wysięgnik z hakiem sprawia, że wózek widłowy zyskuje funkcjonalności właściwe przejezdnemu żurawiowi warsztatowemu. Wyposażenie tego rodzaju sprawdza się m.in. na placach budowy, gdzie transport ładunków o dużych gabarytach (np. rur, elementów konstrukcji, czy metalowych belek) stanowi wyzwanie. Wyposażony w żuraw wózek widłowy zyskuje zastosowanie w transporcie po terenie magazynu czy zakładu przemysłowego nietypowych, niespaletyzowanych i dużych ładunków. Na tej podstawie wyodrębnia się żurawie „krótkie” i „długie” oraz regulowane i nieregulowane pod względem kąta wychylenia.

Charakterystyka żurawi teleskopowych

W sklepie internetowym STILL Polska dostępne są żurawie teleskopowe firmy SE EQUIPMENT - krótkie, długie z regulowanym bądź nieregulowanym kątem wychylenia. W zależności od modelu i zastosowanych ustawień, długość ramienia może wynosić od około 70 centymetrów do ponad 3,5 metra. Przy zastosowaniu z wózkami widłowymi o udźwigu nominalnym wynoszącym 5 ton w stanie złożonym wysięgniki pozwalają na podnoszenie ładunków o masie do 4,5 tys. kg. Żurawie wyposażone są w blokady: zapobiegającą zsunięciu się osprzętu z wideł oraz uniemożliwiającą niezamierzone wysunięcie się ramienia wysięgnika. Bardzo istotne jest to, że nie każdy wózek ma możliwość skorzystania z opcji, jaką jest montaż wymiennego osprzętu. Z uwagi na brak karetki jest to niemożliwe np. w wózkach paletowych elektrycznych.

Kluczowe Komponenty Wózka Widłowego

Wózki widłowe to złożone urządzenia, które składają się z wielu części, z których każda pełni kluczową rolę w zapewnieniu bezpieczeństwa i efektywności. W tym artykule przyjrzymy się najważniejszym elementom wózków widłowych, które wspólnie tworzą niezastąpioną rolę tych maszyn w dzisiejszym przemyśle.

Części do wózków elektrycznych: akumulatory i ładowarki

W wózkach widłowych elektrycznych stosuje się wbudowane akumulatory, które stanowią źródło zasilania pojazdów, nie generując szkodliwych spalin. Obecnie w wózkach widłowych wykorzystuje się głównie akumulatory litowo-jonowe oraz kwasowo-ołowiowe. Ich elementy z czasem zużywają się, zwłaszcza gdy są eksploatowane z dużą intensywnością, i wymagają wymiany na nowe. Aby naładować akumulator w wózku widłowym, konieczne jest też dysponowanie odpowiednią ładowarką, która musi być dopasowana do modelu wykorzystywanego pojazdu.

Części do wózków spalinowych: silnik i chłodnica

W wózkach widłowych spalinowych korzysta się natomiast z silników zasilanych paliwem. Najczęściej jest to olej napędowy lub benzyna. Silniki różnią się przede wszystkim pojemnością. Kupując części zamienne do wózków widłowych, warto upewnić się, w jaki rodzaj zasilania jest wyposażony dany model. W wózkach spalinowych montuje się też chłodnicę, która ma za zadanie odprowadzać ciepło z silnika i utrzymywać odpowiednią temperaturę podzespołów podczas pracy.

Maszt

Maszt to metalowa konstrukcja umieszczona z przodu wózka widłowego, która podnosi i opuszcza widły. Konstrukcja musi być wystarczająco wytrzymała, by sprostać obciążeniom, a jednocześnie zapewniać precyzję ruchów. Na rynku znaleźć można takie produkty, które różnią się pod względem wysokości i liczby sekcji (maszty jedno-, dwu- lub trzykrotnego podnoszenia). Maszt musi być dostosowany do danego modelu wózka, w tym jego wysokości podnoszenia.

Koła do wózków widłowych

Wśród innych ważnych części do widlaka warto wyróżnić koła przednie i tylne. Poszczególne produkty różnią się wielkością i materiałem, z którego zostały wykonane. Muszą być odpowiednio dopasowane do warunków, w jakich pracuje dany pojazd. Istnieją koła pozwalające na poruszanie się po nierównym, grząskim terenie, a także te, które nie powodują uszkodzeń posadzki w magazynie lub zakładzie przemysłowym.

Hamulce wózka widłowego

Ważne części do wózka widłowego to także hamulce. Pozwalają na bezpieczne zatrzymanie się pojazdu przed regałem, paletą lub inną przeszkodą. W wózkach widłowych stosuje się hamulce bębnowe, tarczowe lub kombinację obu typów. Niektóre maszyny są też wyposażone w systemy, które po zauważeniu przeszkody automatycznie zatrzymują pojazd, nie doprowadzając do zderzenia.

Układ hydrauliczny

Wózki widłowe składają się z setek drobnych części. Układ hydrauliczny umożliwia podnoszenie oraz opuszczanie masztu i wideł, jest to kluczowa część zapewniająca sprawne działanie wózka widłowego. W skład układu hydraulicznego wchodzą cylindry, pompy, dźwignia podnoszenia, zbiornik oleju, zawory ciśnieniowe i przewody.

Systemy pomiaru i kontroli

W niektórych bardziej zaawansowanych wózkach widłowych znajdują się systemy pomiaru i kontroli, które mogą mierzyć obciążenie, wysokość podnoszenia czy monitorować zużycie paliwa lub energii elektrycznej. Dane te mogą być następnie przesyłane do firmowego oprogramowania, które analizuje je i pomaga wdrożyć działania optymalizujące.

Kabina operatora wózka widłowego

Wózki widłowe są również wyposażone w kabinę operatora, która może być otwarta lub zamknięta. W nowoczesnych pojazdach stosuje się różnego rodzaju rozwiązania, które mają podnosić bezpieczeństwo i wygodę pracy specjalisty. To m.in. regulowane fotele czy ekrany pozwalające na zbieranie i analizowanie najważniejszych informacji o pracy urządzenia.

Systemy bezpieczeństwa

Części do wózka widłowego to także systemy bezpieczeństwa. Wśród nich warto wyróżnić sygnalizatory dźwiękowe, oświetlenie, systemy kontroli obciążenia i stabilizacji oraz inne technologie, które mają za zadanie zmniejszyć ryzyko wypadków podczas pracy urządzenia. Informują one innych pracowników o zbliżającym się pojeździe, a także pomagają zwiększyć stabilność maszyny.

Podsumowanie

Wózki widłowe są niezastąpionymi narzędziami w logistyce, przemyśle i produkcji. Ich złożona konstrukcja opiera się na wielu kluczowych częściach, które razem tworzą efektywny i bezpieczny środek transportu. Od masztu i wideł nośnych przez układ hydrauliczny aż po systemy bezpieczeństwa - każdy element odgrywa istotną rolę w zapewnieniu płynnego funkcjonowania magazynu czy zakładu produkcyjnego. Długie elementy, takie jak widły i przedłużki wideł, oraz dodatkowy osprzęt jak wysięgniki i żurawie, znacząco rozszerzają ich możliwości, pozwalając na obsługę nietypowych i długich ładunków. Dlatego właśnie dbanie o stan techniczny i regularne konserwacje są nieodzowne, aby wózki widłowe były w pełni sprawne i gotowe do sprostania wymaganiom środowiska, w którym pracują. Wykorzystanie przedłużek i widełek do wózków widłowych to inwestycja w przyszłość biznesu. Dzięki nim każda firma, która dysponuje wózkiem widłowym, może zyskać przewagę konkurencyjną, posiadając lub oferując bardziej wszechstronne usługi logistyczne.
