Kosiarki spalinowe to złożone urządzenia, których prawidłowe funkcjonowanie zależy od wielu współpracujących ze sobą podzespołów. Wśród nich kluczową rolę odgrywają linki, odpowiedzialne za sterowanie różnymi aspektami pracy silnika i napędu, a także elementy gaźnika, które zapewniają odpowiednie zasilanie paliwem. Zrozumienie ich budowy, funkcji i potencjalnych problemów jest niezbędne dla każdego użytkownika chcącego samodzielnie dbać o swój sprzęt.
Diagnostyka i Naprawa Kosiarki: Studium Przypadku MTD SP 53 z silnikiem Briggs & Stratton
Poniżej przedstawiamy studium przypadku użytkownika kosiarki MTD SP 53, GHW 50/53 z silnikiem Briggs & Stratton, który napotkał problemy z uruchomieniem maszyny po zimowym przestoju. Jego doświadczenia stanowią cenną ilustrację typowych awarii i metod ich diagnozowania.
Problemy z Uruchomieniem i Gaźnikiem
Kosiarka, będąca sprzętem ponad dziesięcioletnim, nie uruchomiła się po zakończeniu sezonu jesienią. Wiosną, po powrocie do tematu, użytkownik podjął następujące kroki:
- Wymienił paliwo na nowe.
- Sprawdził iskrę - była obecna.
- Sprawdził drożność przewodu paliwowego - była.
- Wyczyścił gaźnik pływakowy, w którym znajdowało się bardzo dużo zanieczyszczeń w postaci nalotu, przypominającego popiół.
Znaczenie Dźwigni Przepustnicy i Sprężyn
W trakcie prac przy gaźniku zauważono, że dźwignia przepustnicy gaźnika jest luźna. Pojawiło się pytanie, czy tak ma być, czy może brakowało sprężyny. Okazało się, że sprężyna znajduje się od strony gaźnika i wchodzi w oczko na cięgle, które z kolei łączy się z gaźnikiem i wajchą regulatora. Użytkownik nie zgubił żadnej sprężyny, a jej prawidłowe zamocowanie polega na umieszczeniu jednego końca w większym oczku cięgna (bardziej po prawej stronie), a drugiego końca przy gaźniku. Sprężyna powinna być ułożona mniej więcej równolegle do cięgna, zaczepiając się o oczko w okolicy mocowania gaźnika.
Inne Elementy Gaźnika i Ich Znaczenie
Podczas diagnostyki kosiarki, użytkownik zwrócił uwagę na kilka innych istotnych kwestii związanych z gaźnikiem:
- Luz zaworowy i gniazda zaworowe: Nierówna praca silnika po uruchomieniu może wskazywać na problem z luzem zaworowym lub gniazdami zaworowymi, choć to rzadkość w silnikach dolnozaworowych o niskim stopniu sprężania, które raczej "kichają" niż spalają stukowo.
- Zawór iglicowy: Pojawiło się pytanie o metalowy drucik na czubku iglicy. Okazało się, że chodzi o zabezpieczenie samej iglicy. Iglica doszczelnia się na małej uszczelce, a jej sprawność można sprawdzić, poruszając pływakiem w normalnej pozycji gaźnika. Uszkodzony zawór iglicowy, który ustala poziom paliwa w komorze pływakowej, z czasem zużywa się i może zacząć przeciekać.
- Dysza gaźnika: Jest to kluczowy element, od którego doboru zależy ilość paliwa dostarczanego do silnika. Nieodpowiednio dobrana dysza negatywnie wpłynie na optymalną pracę silnika.
- Membrana gaźnika: Jej uszkodzenie objawia się nierówną pracą silnika na niskich obrotach lub wolnym schodzeniem z obrotów. Sprawdzenie szczelności membrany jest kluczowe, aby upewnić się, że nie nastąpiło przerwanie przepony lub spuchnięcie gumy od złej jakości paliwa.
Rola Obudowy Filtra Powietrza
Bardzo ważnym elementem jest obudowa filtra powietrza. Pod wpływem temperatur i zużycia potrafi się ona lekko wykrzywić, co powoduje niedoleganie uszczelki gaźnika. W takiej sytuacji pompowanie primerem (ssanie) nie jest w stanie popchnąć benzyny kanałem. W silnikach serii Quantum jest to szczególnie istotne. Rozwiązaniem może być zastosowanie dwóch uszczelek zamiast jednej, co skutecznie uszczelnia system.
Prawidłowa Praca Silnika i Spalanie
Po psiknięciu benzyną w gaźnik kosiarka w końcu odpaliła, jednak jej praca była nierówna. Nie było to spalanie stukowe, które brzmi jak "garść nakrętek w silniku", a raczej ogólna niestabilność pracy. Po wymianie gaźnika na używany, lecz sprawny, kosiarka zaczęła palić i pracować prawidłowo, co potwierdziło, że problem leżał w uszkodzeniu oryginalnego gaźnika.
JAK WYCZYŚCIĆ GAŹNIK W KOSIARCE CRAFTSMAN 21" DLA POCZĄTKUJĄCYCH
Rodzaje Linek w Kosiarkach Spalinowych i Ich Znaczenie

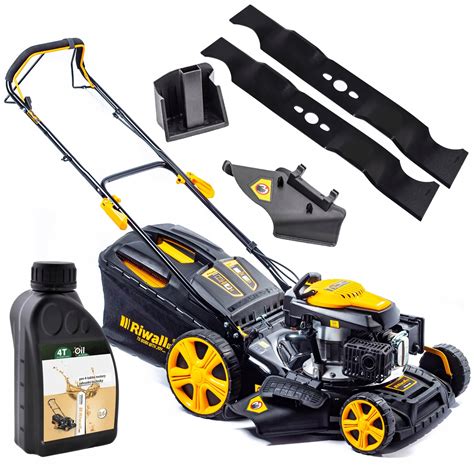

Kosiarki spalinowe i traktorki ogrodowe wykorzystują różne linki do sterowania kluczowymi funkcjami. Ich prawidłowe działanie jest niezbędne dla bezpieczeństwa i efektywności pracy maszyny.
Linka Gazu
Linka gazu prowadzi od manetki gazu do dźwigni silnika. Jest odpowiedzialna za uruchamianie silnika i dostosowanie jego prędkości obrotowej. Zablokowana, urwana lub uszkodzona linka gazu uniemożliwia prawidłowe sterowanie pracą silnika.
Linka Sprzęgła Silnika (Hamulca)
Linka sprzęgła silnika, często nazywana linką hamulca, jest zamocowana do kabłąka lub cięgna na uchwycie operatora. Jej główną funkcją jest wyłączanie silnika w momencie zwolnienia uchwytu, co stanowi ważny element bezpieczeństwa. Zerwanie linki najczęściej następuje w miejscu wygiętego mocowania w kabłąku.
Linka Napędu Kosiarki
W kosiarkach z napędem, linka napędu odpowiada za przekazywanie mocy z silnika na koła. Jej uszkodzenie prowadzi do braku reakcji napędu lub jego osłabienia. Zerwanie tej linki jest jedną z najczęstszych awarii, wynikającą z silnego dociskania kabłąka do uchwytu prowadzenia lub kiepskiej jakości samej linki.
Linka Rozrusznika (Startu)
Linka rozrusznika, wraz z plastikową rączką (starterem), służy do ręcznego uruchamiania silnika. Prawidłowy kierunek i siła pociągnięcia są kluczowe dla skutecznego rozruchu.
Typowe Awaryjności Linek i Ich Przyczyny
Awaryjność linek w kosiarkach spalinowych to częsty problem. Zazwyczaj jest on związany z zużyciem, jakością materiałów lub niewłaściwą eksploatacją.
Objawy Uszkodzenia Linki Napędu
Najbardziej oczywistym objawem uszkodzonej linki napędu jest brak reakcji napędu kół po wciśnięciu dźwigni na uchwycie kosiarki. Linka może być widocznie luźna, postrzępiona, a nawet zerwana. Jeśli linka wydaje się być w dobrym stanie, a napęd nadal nie działa lub działa słabo, warto sprawdzić również inne komponenty, takie jak pasek klinowy (czy nie jest zużyty, pęknięty, ślizgający się lub spadł z kół pasowych) lub samą przekładnię napędową.
Czyszczenie i Konserwacja Mechanizmu Napędowego
Aby przedłużyć żywotność linek i całego mechanizmu napędowego, należy regularnie usuwać trawę, brud i błoto z okolic przekładni oraz paska klinowego. Inwestowanie w linki wysokiej jakości, oryginalne części lub sprawdzone zamienniki, jest gwarancją lepszej trwałości. Regularna kontrola stanu linki i innych elementów napędu pozwala na wczesne wykrycie oznak zużycia.
Wymiana Linek: Poradnik Krok po Kroku
Wymiana linki napędu, gazu czy hamulca w kosiarce spalinowej nie jest zazwyczaj skomplikowana i może być wykonana samodzielnie przez osoby posiadające podstawową wiedzę na temat maszyn.
Przygotowanie do Wymiany i Bezpieczeństwo
Przed przystąpieniem do jakiejkolwiek naprawy kosiarki spalinowej, bezpieczeństwo jest absolutnym priorytetem. Należy zawsze odłączyć przewód od świecy zapłonowej, zdejmując fajkę, aby uniemożliwić przypadkowe uruchomienie silnika. Dodatkowo, zaleca się opróżnienie zbiornika paliwa lub przechylenie kosiarki w odpowiednią stronę zgodnie z instrukcją producenta.
Dobór Odpowiedniej Linki
Prawidłowy dobór nowej linki jest kluczowy, ponieważ nie ma uniwersalnych linek pasujących do wszystkich kosiarek. Linkę należy dobrać na podstawie modelu kosiarki lub numeru seryjnego silnika Briggs & Stratton. Różne modele mogą mieć linki o różnej długości, długości pancerza i z różnymi końcówkami mocującymi. Zawsze porównaj nową linkę ze starą. Wiele kosiarek spalinowych jest wyposażonych w silniki Briggs & Stratton, a ich właściciele często szukają części zamiennych pod nazwą "linka do kosiarki Briggs & Stratton".
Demontaż Starej Linki
- Zacznij od górnej części kosiarki, od rączki. Linka jest najczęściej zamocowana w klamce lub dźwigni, którą wciska się, aby uruchomić napęd (lub gaz, hamulec).
- Delikatnie odczep końcówkę linki (często w kształcie "gruszki" lub małego walca) od dźwigni.
- Następnie odkręć plastikowe osłony silnika lub inne elementy obudowy, aby uzyskać dostęp do drugiego końca linki, przymocowanego do mechanizmu napędowego (np. przekładni napędowej, która znajduje się pod obudową kosiarki, w okolicy tylnej osi).
- Odczep końcówkę linki (często w kształcie litery "Z" lub haczyka) od dźwigni mechanizmu.
- Po odczepieniu obu końców, starą linkę wraz z pancerzem wyjmij ostrożnie z prowadnic i uchwytów na obudowie kosiarki.
Montaż Nowej Linki
Montaż nowej linki to wykonanie czynności demontażowych w odwrotnej kolejności. Kluczowe jest, aby nową linkę prowadzić dokładnie tą samą trasą co starą. Zazwyczaj montaż zaczyna się od zamocowania linki przy mechanizmie napędowym, a następnie prowadzi się ją do góry, wzdłuż rączki, mocując drugi koniec w odpowiedniej dźwigni.
Regulacja Napięcia Linki
Po zamontowaniu nowej linki, kluczowa jest jej odpowiednia regulacja napięcia. Zbyt luźna linka spowoduje, że napęd będzie się ślizgał lub w ogóle nie będzie działał, mimo wciśniętej dźwigni. Regulacji dokonuje się najczęściej za pomocą specjalnej śruby regulacyjnej, która znajduje się przy lince (często blisko dźwigni na rączce) lub poprzez odpowiednie umiejscowienie pancerza w uchwycie. Kręcąc śrubą, zmienia się długość efektywną pancerza, a tym samym napięcie linki.
Testowanie Działania
Po wymianie i regulacji, należy przetestować działanie kosiarki. Pamiętaj, aby ponownie podłączyć przewód świecy zapłonowej! Sprawdź, czy napęd włącza się i wyłącza płynnie po wciśnięciu/zwolnieniu dźwigni oraz czy kosiarka porusza się z prawidłową prędkością.
JAK WYCZYŚCIĆ GAŹNIK W KOSIARCE CRAFTSMAN 21" DLA POCZĄTKUJĄCYCH
Specyfika Wymiany Linki Rozrusznika w Silnikach Briggs & Stratton (Quantum vs. Quattro 40)
Wymiana linki rozrusznika może różnić się w zależności od serii silnika Briggs & Stratton.
- W silnikach z serii Quantum wymiana linki rozrusznika jest zazwyczaj banalnie łatwa.

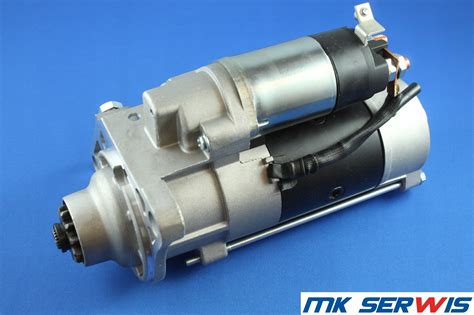

- W silnikach Quattro 40, po zdjęciu górnej obudowy, można napotkać przynitowany rozrusznik. W takim przypadku konieczne jest zdjęcie całej osłony silnika. Zazwyczaj są to 4-5 śrubek do odkręcenia, zlokalizowanych przy dolnej krawędzi obudowy/osłony silnika. Trzeba pamiętać, że śruby te często są w calowych rozmiarach, co wymaga użycia odpowiednich kluczy. Należy również uważać, aby nie pogubić śrub, ponieważ gwinty również są calowe.
Inne Części Wymienne i Ich Rola w Silnikach Briggs & Stratton
W regularnie serwisowanych kosiarkach ogrodowych Briggs & Stratton mogą zdarzyć się awarie silnika lub innych elementów. Wiele uszkodzonych elementów gaźnika można naprawić, wymieniając tylko niektóre z nich.
Gaźnik i Zestawy Naprawcze
Jeśli regulacja gaźnika okaże się niemożliwa, świetnie sprawdzi się zestaw naprawczy gaźnika Briggs & Stratton, który zawiera niezbędne części do jego regeneracji.
Króciec Ssący i Kolektor
Wymiana takiej części jak króciec ssący gaźnika Briggs & Stratton może poprawić pracę gaźnika kosiarki ogrodniczej. Kolektor ssący Briggs & Stratton również jest dostępny jako część zamienna do różnych modeli maszyn ogrodowych.
Zawór Iglicowy i Pompka Paliwa
Iglicowy zawór w gaźniku, dzięki któremu ustalany jest poziom paliwa w komorze pływakowej, z czasem zużywa się i zaczyna przeciekać, wymagając wymiany. Pompka rozruchowa kosiarki spalinowej (primer) jest stosowana, gdy grawitacyjne doprowadzanie benzyny do przewodu paliwowego jest niemożliwe. Wymiana pompki może poprawić jakość pracy w ogrodzie.
Sprężynki Regulatora Obrotów
Sprężyna regulatora obrotów Briggs & Stratton połączona jest z cięgnem i wpływa na jakość użytkowania oraz żywotność kosiarki ogrodowej. Dbanie o jej prawidłowe działanie jest istotne dla stabilności pracy silnika.
Uszczelki Gaźnika
Uszczelka do gaźnika służy do jego uszczelniania. Można ją wyciąć samodzielnie z dostępnych na rynku arkuszy do wycinania uszczelek, ale najlepszym rozwiązaniem jest zakup nowej, oryginalnej uszczelki gaźnika do kosiarki ogrodowej.
Ogólne Wskazówki Eksploatacyjne i Konserwacyjne
Prawidłowa eksploatacja i konserwacja kosiarki spalinowej to podstawa jej długiej i bezawaryjnej pracy.
Znaczenie Regularnego Serwisu
Sezon koszenia trawników w naszym klimacie przypada na miesiące od kwietnia do września. Wielu użytkowników oddaje kosiarki do napraw w ostatniej chwili, najczęściej w czerwcu, co skutkuje długimi terminami. Zaleca się oddawanie kosiarek do przeglądu lub naprawy po sezonie, w okresie od października do marca, kiedy serwisy mają mniej pracy.
Unikanie Uszkodzeń Mechanicznych

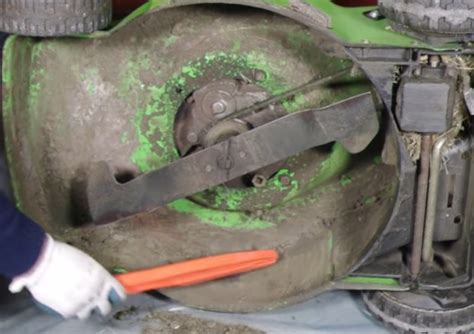

Uderzenie obracającego się noża nawet w średniej wielkości kamień może zakończyć się zgięciem, stępieniem lub urwaniem części ramienia jednostki tnącej (noża). Większy kamień, którego nóż nie wyrwie z podłoża, może doprowadzić do skrzywienia wału korbowego. Ważne jest, aby zawsze podnosić zauważone w trawie kamienie, zwłaszcza po zimie, kiedy zmarznięta ziemia "wypluwa" je na powierzchnię. Jeśli kosiarka nie ma systemu koszenia z mulczowaniem lub wyrzutem bocznym, lepiej nie zdejmować kosza bez zabezpieczenia otworu podającego skoszoną trawę, aby uniknąć ryzyka zranienia latającymi odłamkami.
Kontrola Połączeń i Śrub
Warto w trakcie lub po pracy sprawdzić, czy nie pogubiliśmy jakichś śrubek mocujących, np. ramienia uchwytu. Często producenci stosują zwykłe wkręty do metalu, które mogą wypadać w trakcie pracy. Zastąpienie ich śrubami na przelot z nakrętkami (i podkładkami sprężynującymi) może być skutecznym i trwałym rozwiązaniem. Mocowania linek zerwane w obrębie uchwytu operatora można również naprawić samodzielnie, używając zacisków do linki stalowej, haka lub małego karabińczyka.
