Dodatkowy rozdzielacz hydrauliczny znacząco rozszerza możliwości ciągnika Yanmar F165, umożliwiając podłączenie i sterowanie różnorodnymi narzędziami oraz akcesoriami. Proces jego instalacji wymaga precyzji i zrozumienia istniejącego układu hydraulicznego maszyny.
Identyfikacja elementów układu hydraulicznego

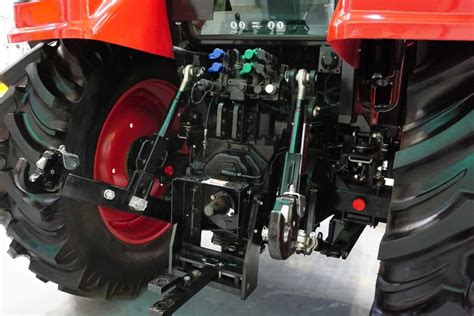

Na początek, kluczowe jest zidentyfikowanie komponentów istniejącego układu hydraulicznego. Do podstawowych elementów należą rozdzielacz TUZ (Trzypunktowego Układu Zawieszenia) oraz pompa hydrauliczna, która zasila cały system.
Pompa hydrauliczna i prowadzenie przewodów
Ważnym etapem jest lokalizacja pompy hydraulicznej, która zazwyczaj znajduje się przy silniku. Należy również prześledzić prowadzenie węży od pompy do istniejącego rozdzielacza. Zrozumienie ich trasy jest kluczowe dla zaplanowania podłączenia dodatkowego elementu.
Metody podłączenia dodatkowego rozdzielacza
Istnieją dwie główne metody podłączenia dodatkowego rozdzielacza hydraulicznego: bezinwazyjnie, poprzez użycie istniejących punktów podłączenia, lub z ingerencją w oryginalne przewody, co wiąże się z ich modyfikacją (cięciem). Często preferuje się unikanie cięcia, jeśli dostępne są alternatywne, mniej inwazyjne rozwiązania.
Podłączenie bez cięcia oryginalnych przewodów
Jedną z metod jest wpięcie się w cienką rurkę wychodzącą od pompy hydraulicznej, a następnie podłączenie jej do wejścia P (ciśnieniowego) w nowym rozdzielaczu. Aby zrealizować to połączenie, należy wykręcić śrubę mocującą oryginalną cienką rurkę od pompy, która prowadzi do starego rozdzielacza, i zastąpić ją dłuższą. Ta dłuższa rurka powinna być zakończona dwoma przewodami z oczkami, co pozwoli na zasilenie zarówno starego, jak i nowego rozdzielacza bez konieczności cięcia oryginalnej instalacji.
Podłączenie powrotu oleju (linia N)

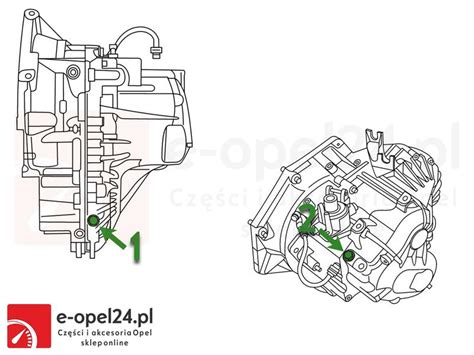

Kluczowym elementem instalacji jest prawidłowe podłączenie powrotu oleju (linia N) z nowego rozdzielacza. Olej powinien wrócić do skrzyni przekładniowej. Wymaga to znalezienia odpowiedniego króćca lub korka w starym rozdzielaczu lub bezpośrednio w obudowie skrzyni. Należy szukać punktu powrotnego innego niż korek spustowy, aby zapewnić ciągły obieg oleju.
Lokalizacja łącznika gumowego
W niektórych ciągnikach można zauważyć łącznik gumowy, który prawdopodobnie służy do amortyzacji rury powrotnej. Ten łącznik znajduje się na rurze prowadzącej ze skrzyni do pompy, z dwóch stron filtra. Jest to potencjalne miejsce do analizy pod kątem podłączenia powrotu, choć wymaga dokładnego sprawdzenia jego funkcji i parametrów ciśnienia w układzie.
Podłączenie z ingerencją w istniejące przewody
Chociaż początkowo dąży się do unikania cięcia, w niektórych przypadkach to rozwiązanie okazało się mniej skomplikowane i bardziej praktyczne. Metoda ta polega na przecięciu odpowiedniego przewodu ciśnieniowego i wpięciu w niego trójnika, który rozdzieli przepływ oleju do nowego rozdzielacza.
Praktyczne wskazówki i rozwiązania
Miejsce podłączenia wolnego spływu oleju
Dla zapewnienia swobodnego powrotu oleju do skrzyni, zaleca się poszukać wkręcanych korków z boku obudowy skrzyni przekładniowej. Te punkty są idealne do poprowadzenia wolnego spływu oleju z dodatkowego rozdzielacza, minimalizując ryzyko wzrostu ciśnienia w układzie powrotnym.
Zastosowanie śrub oczkowych
Aby zminimalizować wysokość wystających przewodów hydraulicznych i zapewnić bardziej estetyczny oraz bezpieczny montaż, zaleca się zastosowanie śrub oczkowych (banjo bolts) przy podłączaniu przewodów do rozdzielacza.
Wybór i lokalizacja trójników
W przypadku konieczności rozdzielenia przepływu, kluczowe jest użycie odpowiedniego trójnika, np. o rozmiarze M30x1.5. Należy rozważyć, czy taki element jest dostępny na rynku, czy też wymaga dorobienia. Praktyczną wskazówką jest wymiana istniejącego kolana w układzie na trójnik, co pozwala na schludne i funkcjonalne połączenie dodatkowego rozdzielacza, bez zbędnych modyfikacji konstrukcji.
