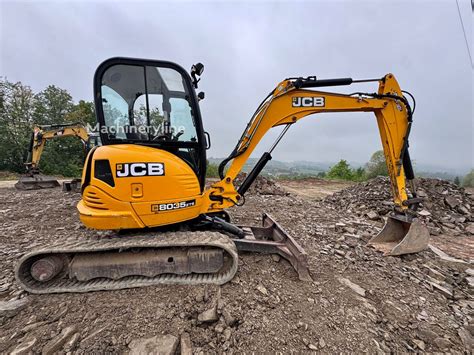

Koparka gąsienicowa JCB 8035 ZTS to maszyna ceniona za swoje możliwości w różnorodnych pracach ziemnych. Aby zapewnić jej niezawodną pracę, skuteczną diagnostykę oraz właściwą konserwację, niezbędna jest szczegółowa Dokumentacja Techniczno-Ruchowa (DTR). Obejmuje ona instrukcje obsługi, katalogi części, schematy techniczne oraz wytyczne bezpieczeństwa, stanowiąc fundament dla każdego operatora i serwisanta.
Wyzwania eksploatacyjne i ich rozwiązywanie - studium przypadku
Użytkownicy maszyn, takich jak JCB 8035 ZTS, często napotykają na specyficzne problemy eksploatacyjne, których rozwiązanie jest znacznie łatwiejsze dzięki dostępowi do kompleksowej dokumentacji. Poniżej przedstawiono typowe trudności oraz kierunki ich diagnostyki i naprawy.
Problemy z układem paliwowym i uruchamianiem silnika
W przypadku problemów z rozruchem lub niestabilną pracą silnika, objawiającą się przerywaniem, gaśnięciem czy pracą na pół gazu, kluczowe jest systematyczne podejście do diagnostyki. Jeden z użytkowników zgłaszał, że maszyna rano "zapoli i za chwile przeplata, przerywa a nawet zgaśnie". Konieczne było pompowanie paliwa pompką na filtrze, aby silnik zapalił i pracował na niższych obrotach. Problem nasilał się po rozgrzaniu - "jak się rozgrzeje i dam gazu do końca to pochodzi może z 15 sekund i przerywa i zgaśnie".
Podobne objawy, takie jak gaśnięcie maszyny przy pracy z gazem powyżej połowy, przygasanie silnika podczas pracy ramieniem czy jazdy na "zającu", wskazywały na problemy z dopływem paliwa. Pomimo wymiany filtra paliwa, rozbiórki i przedmuchania układu od zbiornika do pompy wtryskowej, a także wymiany przewodów, problem nie ustąpił. Sugeruje to konieczność sprawdzenia pompki zasilającej w bloku silnika lub diagnostyki wtrysków i pompy wtryskowej.

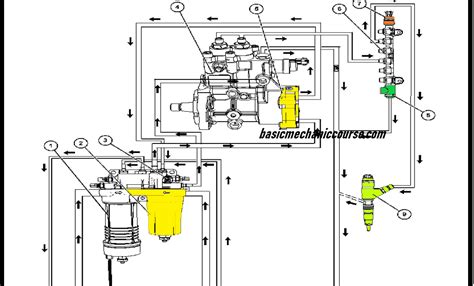

W takich sytuacjach, DTR dostarcza schematów układu paliwowego, co pozwala na dokładne zidentyfikowanie komponentów i ich roli, a także sugeruje procedury testowe. Częstym rozwiązaniem bywa także montaż gumowej gruszki z zaworkiem zwrotnym na przewodzie paliwowym, co pomaga w utrzymaniu ciśnienia paliwa i eliminacji zapowietrzania.
Wyciek oleju hydraulicznego
Wycieki oleju hydraulicznego są problemem wymagającym natychmiastowej uwagi ze względu na ryzyko awarii i zanieczyszczenia środowiska. Użytkownik zauważył "wylewający się olej hydrauliczny z pod tego dużego korka pod którym jest filtr hydrauliki. [...] Jest tam taka szyjka na zbiorniku do której z boku jest doprowadzony taki gruby powrót i olej ten wpada prosto z filtr".
Możliwe przyczyny to zabity filtr hydrauliki, który nie jest w stanie przyjąć odpowiedniej ilości oleju, co prowadzi do wzrostu ciśnienia i wydostawania się oleju korkiem. Inne potencjalne problemy to niewłaściwie działający odpowietrznik zbiornika hydraulicznego. Dokumentacja techniczna zawiera szczegółowe informacje na temat budowy układu hydraulicznego, lokalizacji filtrów, odpowietrzników oraz procedur ich wymiany i konserwacji.
Nieprawidłowe zachowanie dżojstików
Problem "odbijających dżojstików", które gwałtownie wracają do pozycji neutralnej po osiągnięciu przez funkcję hydrauliczną końca zakresu ruchu (np. zamknięcie łyżki), jest nie tylko irytujący, ale może wpływać na precyzję i bezpieczeństwo pracy. Zgłaszano, że "jak np zamykam łyżkę i opuszczam wysięgnik i łyżka dochodzi do końca to otwiera się przelew , ale w tym momencie szarpie mi dzojstikami i wracają w położenie neutralne, po prostu odbijają i to dość mocno". Problem ten dotyczył wszystkich funkcji i był nieobecny w poprzednim modelu, JCB 802.4.
Wskazówki serwisowe sugerują, że przyczyną może być zawór do regulowania ciśnienia sterowania, w którym znajdują się "kuleczki i sprężynki". Jest to, jak podkreślają eksperci, bardzo częsta przyczyna takiego zachowania dżojstików. Dokumentacja techniczna zawiera schematy hydrauliki sterującej oraz procedury kalibracji i naprawy zaworów.
Zawór do młota lub wiertni (tzw. "Bajer")
W maszynach takich jak JCB 8035 ZTS, pod boczną klapą, w pobliżu rozdzielacza, często znajduje się duży zawór na grubym stalowym przewodzie, który prowadzi do chłodnicy. Jest to zazwyczaj zawór odcinający przepływ oleju do dodatkowej linii hydraulicznej, przeznaczonej do zasilania narzędzi takich jak młot hydrauliczny czy wiertnica. Jego położenie (rączka poprzecznie) często oznacza, że jest on zamknięty. DTR wyjaśnia funkcje takich zaworów oraz instrukcje ich prawidłowej obsługi w zależności od podłączonego osprzętu.
Znaczenie właściwego doboru płynów eksploatacyjnych
Wybór odpowiedniego oleju hydraulicznego jest krytyczny dla prawidłowego działania układu. Użytkownik kupił olej "ORLEN HV 46". Należy pamiętać, że parametry takie jak "bielutki, przezroczysty" nie są wystarczającymi kryteriami. Kluczowe są specyfikacje techniczne producenta maszyny, takie jak klasa lepkości (HV 46), indeks lepkości, odporność na utlenianie i właściwości przeciwzużyciowe. Stosowanie oleju niezgodnego ze specyfikacją może prowadzić do uszkodzeń komponentów hydraulicznych. Dokumentacja techniczno-ruchowa jasno określa wymagane typy i specyfikacje wszystkich płynów eksploatacyjnych.
Struktura i zawartość dokumentacji techniczno-ruchowej (DTR) JCB
DTR dla maszyn JCB, w tym 8035 ZTS, jest obszernym zbiorem informacji niezbędnych do zrozumienia, obsługi i konserwacji maszyny. Jest ona wydawana przez Działy Publikacji Technicznych JCB (JCB Technical Publications) i Dział Szkoleń Posprzedażowych (JCB Aftermarket Training).
Ogólne informacje i uwagi
- Dokumentacja zawiera ogólne informacje o instrukcji, wskazówki dotyczące jej użytkowania oraz specyficzne ostrzeżenia.
- Wszystkie prawa zastrzeżone przez JCB. Informacje mogą być zmieniane w celu ulepszania maszyny bez wcześniejszego powiadomienia.
- Standardowo stosowany jest system jednostek S.I., np. pojemności cieczy podawane są w litrach.
Bezpieczeństwo i ostrzeżenia
Każda maszyna może być niebezpieczna, dlatego sekcje dotyczące bezpieczeństwa są kluczowe. Dokumentacja zawiera:
- Listy kontrolne bezpieczeństwa oraz etykiety bezpieczeństwa/naklejki ostrzegawcze.
- Wyjaśnienia symboli ostrzegawczych:
- Niebezpieczeństwo - wskazuje na ekstremalne zagrożenie.
- Ostrzeżenie - wskazuje na istnienie zagrożenia.
- Uwaga - przypomina o praktykach bezpieczeństwa.
- Zasady ogólne: "Cała maszyna może być niebezpieczna. Przeczytaj i zrozum wszystkie komunikaty dotyczące bezpieczeństwa, aby poznać potencjalne zagrożenia i sposoby ich unikania. [...] Zawsze bądź ostrożny i czujny. Noś odpowiednią odzież ochronną, w tym kask, okulary ochronne, ochraniacze słuchu i rękawice przemysłowe. Nie noś krawata ani szalika. Nie używaj maszyny pod wpływem alkoholu lub narkotyków."
- Ostrzeżenia przed specyficznymi zagrożeniami: "Konstrukcje są niebezpieczne. [...] Konstrukcje ROPS/FOPS. [...] Maszyna z wadami może zranić Ciebie lub innych. [...] Silnik ma odsłonięte, obracające się części. [...] Miejsca pracy mogą być niebezpieczne. [...] Zła komunikacja może prowadzić do wypadków. [...] Składowany materiał i rowy mogą się zawalić. [...] Jazda do tyłu z dużą prędkością może powodować wypadki."
- Wskazówki dotyczące kontroli maszyny przed uruchomieniem, utrzymania czystości sterowania, używania świateł oraz zakazu używania koparki jako żurawia.
Identyfikacja maszyny i komponentów
Dokumentacja szczegółowo opisuje tabliczki identyfikacyjne (Identification Plates), w tym numery PIN (Product Identification Number) oraz VIN (Vehicle Identification Number). Zapewnia to prawidłową identyfikację maszyny i jej poszczególnych podzespołów, co jest kluczowe przy zamawianiu części zamiennych czy weryfikacji specyfikacji.
Elementy złączne i połączenia hydrauliczne
Sekcje te zawierają informacje o:
- Elementach złącznych cynkowanych i Dacromet (Zinc Plated Fasteners and Dacromet Fasteners), opisując ich odporne wykończenie, oznaczenia kolorystyczne i sufiksy numerów części. Dostępne są tabele momentów obrotowych.
- Połączeniach hydraulicznych (Hydraulic Connections), z wyszczególnieniem ich konstrukcji, w tym gniazd obrobionych w powierzchni portu adaptera. Manuale zawierają rysunki i specyfikacje adapterów.
Zastosowanie środków uszczelniających i mocujących
Dokumentacja przedstawia również zalecane przez producenta środki uszczelniające i mocujące (Sealing and Retaining Compounds) wraz z ich opisem i numerami części. Przykładowo:
- JCB Threadseal: średnio mocny uszczelniacz do gwintów.
- Ultra Fast Adhesive: klej do bezpośredniego klejenia szyb.
- Clear Silicone Sealant: przezroczysty silikonowy uszczelniacz do łączenia szkła na styk.
- Plastic to Metal Bonder: środek do łączenia elementów plastikowych z metalowymi.
- Black Polyurethane Sealant: czarny uszczelniacz poliuretanowy do wykańczania krawędzi szyb laminowanych.
Narzędzia i odniesienia
Manual zawiera odniesienia do narzędzi (Tool Detail Reference) oraz listy numeryczne. Wymienia specjalistyczne narzędzia wymagane do konserwacji i napraw, takie jak bloki testowe do zaworów A.R.V. czy adaptery hydrauliczne o różnych rozmiarach i typach gwintów (np. BSP, NPT). Często występują ilustracje ułatwiające identyfikację narzędzi i ich zastosowanie.
Katalog części JCB 8035 ZTS - klucz do serwisu i konserwacji
Katalog części (Parts Catalogue Manual) dla JCB 8035 ZTS jest nieocenionym zasobem, który obiektywnie i naukowo przedstawia komponenty produktu, umożliwiając zrozumienie jego cech, opanowanie procedur obsługi i naprawy. Jest to profesjonalne narzędzie, które wykracza poza zwykłą instrukcję, stając się podręcznikiem zawierającym nową wiedzę, technologię i graficzne interpretacje.
Struktura i zawartość katalogu
Katalog części jest zorganizowany według ilustracji, które szczegółowo pokazują budowę i funkcje koparki. Ilustracje są czyste, uporządkowane i pełne detali, a towarzyszący im tekst objaśnia każdy element, co zapewnia trójwymiarowe przedstawienie maszyny. Typowy katalog części obejmuje takie sekcje jak:
- ENGINE (Silnik)
- BODYWORK (Nadwozie)
- CAB (Kabina)
- LOADER (Ładowarka)
- ELECTRICS-MACHINE (Układ elektryczny maszyny)
- CAB CONTROLS-MACHINE (Sterowanie kabinowe maszyny)
- ENGINE HYDRAULICS (Hydraulika silnika)
- AIR (Układ pneumatyczny)
- TRACK (Układ gąsienicowy)
- SLEW GEARBOX (Przekładnia obrotu)
- TRACK RUNNING GEAR (Podwozie gąsienicowe)
- UNDERCARRIAGE (Podwozie)
Korzyści z korzystania z katalogu
Posiadanie katalogu części pozwala na głębokie zrozumienie wydajności, komponentów i wymagań konserwacyjnych JCB 8035 ZTS. Jego forma tekstowa, uzupełniona tabelami, rysunkami i zdjęciami, jest praktyczna, obiektywna i dokładna. Stanowi on realną pomoc dla klientów, oferując zwięzłe, ale bogate w treść informacje. Przykładowo, jeden z takich manuali (dostępny w formacie PDF, w języku angielskim, liczący 563 strony) jest kompatybilny z różnymi systemami operacyjnymi i stanowi kluczowe narzędzie do efektywnego serwisu i konserwacji maszyny.
