Zawiesia i żurawie wieżowe – klucz do bezpiecznego podnoszenia ładunków

W budownictwie, transporcie i logistyce, a także podczas wykonywania prac na wysokościach, nieodzowne są akcesoria przeznaczone do podnoszenia i przenoszenia różnorodnych ładunków - zawiesia. Elementy te, charakteryzujące się wysoką wytrzymałością, umożliwiają m.in. podnoszenie i przenoszenie materiałów na placach budowy i poza nimi. Aby zawiesia odpowiednio spełniały swoje funkcje, muszą zostać dopasowane do wykonywanych prac, a kluczowym parametrem jest DOR - Dopuszczalne Obciążenie Robocze.

Czym są zawiesia i do czego służą?

Zawiesia to osprzęt pomocniczy dźwignic hakowych, który służy do podnoszenia, podtrzymywania lub obwiązywania ładunku. W połączeniu z dźwigami kołowymi, suwnicami lub żurawiami są wykorzystywane dla zapewnienia bezpiecznego transportu elementów, szczególnie tych wielkogabarytowych i specyficznych pod względem kształtu. Zawiesia cieszą się dużą popularnością w przemyśle, gdzie wykorzystuje się je głównie do przemieszczania różnorodnych maszyn, surowców i komponentów. Dostępne są w wielu wariantach różniących się między sobą długością, szerokością, materiałami i DOR.

Rodzaje zawiesi

Zawiesia można klasyfikować ze względu na przeznaczenie oraz materiał wykonania:

• Ze względu na przeznaczenie: ogólnego i specjalnego użytku.
• Ze względu na rodzaj/materiał: pasowe, łańcuchowe, wężowe oraz linowe (stalowe).

Zawiesia pasowe

Zawiesia pasowe cieszą się dużą popularnością. Wyróżniają się elastycznością, wysoką wytrzymałością, trwałością i odpornością na działanie różnych niekorzystnych czynników zewnętrznych. Stosuje się je zazwyczaj wszędzie tam, gdzie nie są narażone na działanie wysokiej temperatury, a przenoszony materiał mógłby zostać uszkodzony w wyniku zastosowania zawiesia stalowego. Są dostępne w wielu wariantach, dzięki czemu każdy może dopasować model do swoich potrzeb. Mają jednak mniejszy udźwig niż zawiesia wykonane ze stali.

Zawiesia stalowe (łańcuchowe i linowe)

Zawiesia z łańcuchów lub lin stalowych stosuje się w przypadku ładunków o dużej wadze. Są one także odporne na wysokie temperatury, jednak ich struktura może negatywnie wpływać na powierzchnie ładunku.

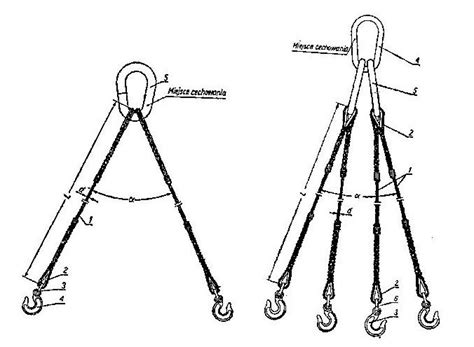

Budowa zawiesi

Zrozumienie budowy zawiesi jest kluczowe dla ich prawidłowej eksploatacji:

• Cięgno - pojedynczy odcinek pasa, liny lub łańcucha, który łączy ogniwo zbiorcze z zakończeniem (np. hakiem dźwigowym). Cięgna mogą być wykonane z włókien sztucznych (np. polipropylenowych, poliamidowych) bądź drutów stalowych.
• Łańcuch - element wykonany ze stali, klasyfikowany pod względem wytrzymałości materiału na rozciąganie.
• Pas - taśma wykonana głównie z włókien syntetycznych. Jej dopuszczalne obciążenie określa kolor, szerokość (3 cm = 1 t) i ilość ściegów (1 ścieg = 1 t). W pas wszyta jest etykieta, która informuje, z jakiego materiału został wykonany.
• Kausza - okrągły element wykonany ze stali, znajdujący się w pętli zawiesia, chroniący linę przed zniekształceniem.
• Ogniwo - stalowy pierścień, który scala cięgna.
• Ogniwo sprzęgające - składa się z dwóch elementów połączonych sworzniem, stosowane w zawiesiach łańcuchowych.
• Szakla - klamra w kształcie litery U lub Ω, łącząca liny i łańcuchy w zawiesiach.
• Hak - najczęściej stosowane zakończenie zawiesi, służące do zaczepienia i trzymania ładunku.
• Uchwyty - zaczepowe, magnetyczne, szczękowe i samozaciskowe, służące do transportu konkretnego rodzaju materiału (np. blachy, kontenerów).
• Trawersy - belki nośne w kształcie litery H, wykorzystywane do przenoszenia wielkogabarytowych lub wrażliwych na ściskanie elementów.
• Tabliczka znamionowa - zawiera podstawowe informacje o sprzęcie (metka, zawieszka, wszywka). Jej brak uniemożliwia eksploatację.

DOR zawiesia - Dopuszczalne Obciążenie Robocze

DOR, czyli Dopuszczalne Obciążenie Robocze (ang. Working Load Limit - WLL), to największa masa ładunku, jaką można bezpiecznie przetransportować za pomocą zawiesia lub innego urządzenia dźwignicowego. Jest to niezwykle istotny parametr, który trzeba uwzględnić podczas wyboru zawiesia, aby zapewnić bezpieczne i skuteczne podnoszenie ładunków. Wartość DOR określa sam producent sprzętu, bazując na wytrzymałości materiałów, konstrukcji zawiesia oraz przyjętych współczynnikach bezpieczeństwa.

Jak obliczyć DOR zawiesia?

Obliczanie Dopuszczalnego Obciążenia Roboczego będzie różnić się w zależności od materiału wykonania oraz ilości cięgien. Przy obliczeniach należy wziąć pod uwagę:

• Materiał wykonania: Jego wytrzymałość jest kluczowa. Dane te zazwyczaj podaje producent.
  • Dla pasów, DOR można określić po kolorze i szerokości, np.:
    • fioletowy - 1 t
    • zielony - 2 t
    • żółty - 3 t
    • szary - 4 t
    • czerwony - 5 t
    • brązowy - 6 t
    • niebieski - 8 t
    • pomarańczowy - 10 t
• Liczba cięgien: Inaczej oblicza się DOR w przypadku zawiesia 1-cięgnowego niż w przypadku wielocięgnowego. W jednym zawiesiu mogą znajdować się maksymalnie cztery cięgna, i wszystkie muszą być zastosowane, aby zawiesia były wykorzystane zgodnie z przeznaczeniem oraz DOR. Udźwig zależy w dużej mierze od długości cięgien i kąta rozwarcia pomiędzy nimi. Kąt większy niż 90 stopni oznacza redukcję udźwigu. Maksymalny udźwig będzie większy, jeśli kąt rozwarcia znajdujący się pomiędzy cięgnami będzie mniejszy (kąt α w przedziale od 0° do 90°, co odpowiada kątowi β w przedziale 0° do 45°).
• Masa zawiesia: Do masy podnoszonego ładunku zawsze należy dodać masę samego zawiesia.

Wartość DOR nie zawsze pozostaje stała i mogą wystąpić sytuacje, w których należy ją zmniejszyć, aby zachować pełne bezpieczeństwo pracy i uniknąć przeciążenia sprzętu, np. gdy używana jest mniejsza liczba cięgien niż w kompletnym zawiesiu.

Żurawie wieżowe - budowa i zasady montażu

Żurawie wieżowe są nieodłącznym elementem wielu placów budowy, umożliwiającym przenoszenie dużych ładunków na wysokości. Aby zrozumieć ich funkcjonowanie, warto poznać ich najważniejsze komponenty i rolę, jaką pełnią w pracy.

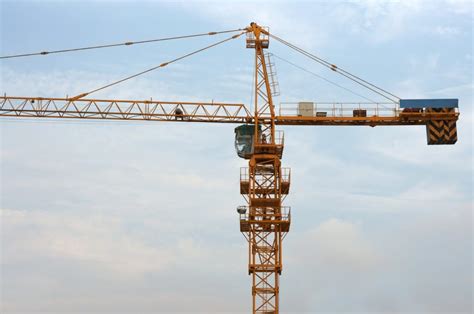

Kluczowe komponenty żurawia wieżowego

• Rama krzyżowa z balastem: Stanowi podstawę żurawia wieżowego, mocowana do betonowej podstawy i zabezpieczana balastem w postaci ciężkich bloków betonowych. Odpowiada za stabilność całej konstrukcji, a ciężar balastu równoważy siły wynikające z pracy wysięgnika, zapobiegając przewróceniu się żurawia.
• Wieża żurawia: Pionowa, modułowa konstrukcja, zbudowana z segmentów stalowych, decydująca o wysokości i stabilności żurawia. Może być dostosowywana do potrzeb poprzez dodawanie kolejnych sekcji, montowanych jedna na drugiej przy pomocy dodatkowego dźwigu.
• Mechanizm obrotowy: Znajduje się na szczycie wieży i umożliwia obrót żurawia wokół własnej osi. Napędzany silnikiem, zapewnia płynność ruchu i precyzyjne manewrowanie wysięgnikiem.
• Wysięgnik żurawia: Pozioma konstrukcja, często nazywana ramieniem żurawia, odpowiadająca za podnoszenie ładunków na wysokość. Montowany na szczycie wieży, może być przedłużany o dodatkowe sekcje, zwiększając zasięg operacyjny.
• Kabina sterująca: Centrum dowodzenia żurawia, wyposażona w zaawansowane systemy sterowania. Zazwyczaj znajduje się na wieży, blisko mechanizmu obrotowego, zapewniając operatorowi doskonałą widoczność i kontrolę.
• Bloki betonowe (przeciwwaga): Umieszczane na końcu wysięgnika, równoważą ciężar podnoszonych ładunków. Ich ilość i waga są dostosowywane do maksymalnego obciążenia.
• Liny i bloczki: System umożliwiający podnoszenie i opuszczanie ładunków. Liny stalowe, przechodzące przez bloczki, są napędzane przez silniki, co pozwala na precyzyjne sterowanie ruchem ładunków w pionie.
• Mechanizmy napędowe (silniki): Silniki elektryczne odpowiadają za napędzanie kluczowych ruchów żurawia, w tym podnoszenia ładunków, obrotu wieży oraz manewrowania wysięgnikiem.
• Systemy bezpieczeństwa: Monitorują pracę maszyny za pomocą zaawansowanych czujników, kontrolując parametry takie jak obciążenie, prędkość wiatru oraz pozycję wysięgnika. W przypadku wykrycia niebezpiecznych warunków, systemy te automatycznie ostrzegają operatora lub wyłączają żuraw.
• Systemy elektroniczne: Odpowiedzialne za kontrolę nad ruchami żurawia oraz jego systemami bezpieczeństwa. Umożliwiają zdalne monitorowanie parametrów pracy.
• Stacja pogodowa: Monitoruje warunki atmosferyczne, zwłaszcza prędkość i kierunek wiatru, co jest kluczowe dla bezpiecznej pracy żurawia.

Planowanie logistyki transportu i montażu żurawia wieżowego

Sukces montażu żurawia wieżowego zaczyna się na długo przed pojawieniem się pierwszego elementu na budowie. Kluczem jest perfekcyjnie zaplanowana logistyka. Transport to operacja wymagająca koordynacji, precyzji i formalności.

Kluczowe kroki logistyczne:

1. Wybór i weryfikacja trasy: Analiza drogi dojazdowej pod kątem nośności, szerokości, wysokości wiaduktów i ostrości zakrętów.
2. Organizacja transportu ponadgabarytowego: Należy zorganizować odpowiednie naczepy, uzyskać niezbędne zezwolenia na przejazd i, w razie potrzeby, zapewnić pilotaż.
3. Harmonogram dostaw: Elementy powinny docierać na plac budowy w kolejności zgodnej z planem montażu.
4. Dokumentacja: Kompletna dokumentacja transportowa oraz techniczna żurawia, w tym instrukcja montażu i DTR (Dokumentacja Techniczno-Ruchowa).

Przygotowanie placu budowy i fundamentów

Nawet najlepiej zmontowany żuraw nie będzie bezpieczny, jeśli stanie na nieodpowiednio przygotowanym podłożu. Fundament to podstawa stabilności całej konstrukcji.

• Badania geotechniczne: Analiza nośności gruntu jest absolutną podstawą.
• Projekt posadowienia: Indywidualny projekt dla każdego żurawia, uwzględniający jego specyfikację, wysokość podnoszenia oraz warunki gruntowe.
• Przygotowanie podłoża: Teren pod montaż musi być wyrównany, utwardzony i odwodniony.
• Zasilanie: Doprowadzenie przyłącza elektrycznego o odpowiedniej mocy.
• Nadzór geodezyjny: Precyzyjne wytyczenie lokalizacji fundamentu oraz osi żurawia, a po jego zmontowaniu weryfikacja pionowości wieży.

Wokół miejsca montażu należy wyznaczyć strefę bezpieczeństwa, do której dostęp będą miały wyłącznie upoważnione osoby.

Etapy montażu żurawia wieżowego

Proces montażu wymaga zgranego zespołu, precyzyjnej komunikacji i bezwzględnego przestrzegania procedur. Niezbędny jest również dźwig pomocniczy (najczęściej samojezdny) o odpowiednim udźwigu.

1. Montaż podstawy i pierwszej sekcji wieży: Na przygotowanym fundamencie ustawiana jest podstawa żurawia, a następnie za pomocą dźwigu pomocniczego montowana jest pierwsza sekcja wieży.
2. Montaż kolejnych sekcji wieży: Wieża jest budowana segment po segmencie, aż do osiągnięcia projektowanej wysokości.
3. Instalacja obrotnicy i kabiny operatora: Na szczycie wieży montowany jest mechanizm obrotu wraz z kabiną.
4. Montaż wysięgnika i przeciwwysięgnika: Te dwa kluczowe elementy są zazwyczaj scalane na ziemi.
5. Podniesienie i zamocowanie wysięgnika: Zmontowany na ziemi wysięgnik wraz z przeciwwysięgnikiem jest podnoszony w całości przez dźwig pomocniczy i instalowany na obrotnicy.
6. Instalacja balastu: Na przeciwwysięgniku umieszczane są betonowe bloki balastowe.
7. Podłączenie systemów i olinowanie: Ostatni etap to podłączenie wszystkich systemów elektrycznych i hydraulicznych, a także montaż liny nośnej i haka.

Każdy z tych kroków musi być wykonany zgodnie z instrukcją producenta żurawia. Jakakolwiek próba „usprawnienia” procedury jest niedopuszczalna.

Bezpieczeństwo i kontrola jakości podczas montażu

Bezpieczeństwo jest fundamentem całej operacji montażowej. Skuteczna kontrola jakości minimalizuje ryzyko awarii i zapewnia długotrwałą, bezproblemową eksploatację.

• Nadzór i komunikacja: Stała obecność osoby nadzorującej i jednoznaczna komunikacja między operatorem dźwigu pomocniczego a zespołem montażowym.
• Warunki pogodowe: Monitorowanie prognoz pogody; silny wiatr jest bezwzględnym przeciwwskazaniem do prowadzenia prac montażowych na wysokości.
• Strefa zagrożenia: Wyraźne oznaczenie strefy niebezpiecznej wokół montowanego żurawia.
• Kontrola połączeń śrubowych: Wszystkie połączenia muszą być dokręcone z odpowiednim momentem obrotowym i odnotowane w protokole.
• Odbiór techniczny: Po zakończeniu montażu, a przed dopuszczeniem do eksploatacji, żuraw musi przejść odbiór przez uprawnionego konserwatora oraz badanie techniczne przeprowadzone przez inspektora Urzędu Dozoru Technicznego (UDT).

Najczęstsze wyzwania i błędy podczas montażu

• Błąd: Niewłaściwe przygotowanie podłoża. Skutek: Nierównomierne osiadanie, utrata stabilności. Rozwiązanie: Bezwzględne przestrzeganie zaleceń projektu posadowienia i dokładne badania geotechniczne.
• Błąd: Ignorowanie warunków pogodowych. Skutek: Utrata kontroli nad podnoszonymi elementami, ryzyko katastrofy. Rozwiązanie: Stały monitoring pogody i gotowość do przerwania prac.
• Błąd: Zła kolejność dostaw i montażu. Skutek: Przestoje, chaos organizacyjny na placu budowy. Rozwiązanie: Szczegółowy harmonogram prac i dostaw uzgodniony ze wszystkimi stronami.
• Błąd: Niewystarczająca komunikacja w zespole. Skutek: Nieporozumienia, ryzyko wypadku. Rozwiązanie: Jasne procedury komunikacyjne, wyznaczenie jednej osoby kierującej operacją.

W sytuacjach awaryjnych kluczowe jest zachowanie spokoju i postępowanie według wcześniej przygotowanego planu reagowania kryzysowego.

Eksploatacja zawiesi i żurawi - bezpieczeństwo i dokumentacja

Bezpieczna eksploatacja zawiesi oraz żurawi wymaga przestrzegania ścisłych zasad i prowadzenia rzetelnej dokumentacji. Zaniedbania w tym obszarze mogą prowadzić do kosztownych konsekwencji i poważnych wypadków.

Warunki dopuszczenia zawiesi do użytkowania

Aby móc wykorzystywać zawiesia podczas pracy, ważne jest, by spełniały one następujące warunki:

• Muszą być sprawne technicznie i kompletne.
• Muszą posiadać tabliczkę znamionową i dokumenty świadczące o aktualnym przeglądzie.
• Powinny być zarejestrowane - posiadać kartę zawiesi i wpis w rejestrze.
• Kopia dokumentacji musi znajdować się w miejscu eksploatacji.
• Przed każdym użyciem należy ocenić stan techniczny i sprawność.

Jak eksploatować zawiesia?

Aby zachować wszelkie zasady bezpieczeństwa podczas pracy dźwigami, należy przestrzegać następujących zasad:

• Zawiesia muszą być użytkowane zgodnie z zaleceniami producenta i przechowywane w odpowiednim miejscu.
• Ich dobór należy uzależnić od rodzaju wykonywanych prac. Trzeba zwrócić uwagę na temperaturę otoczenia, dopuszczalne obciążenie robocze i kąt rozwarcia cięgien.
• Każdy osprzęt powinien posiadać instrukcję użytkowania, w której są uwzględnione dopuszczalne normy.
• Każde, nawet najmniejsze uszkodzenie jest równoznaczne z zakazem użytkowania. Nie można dokonywać napraw na „własną rękę”.

Dokumentacja związana z zawiesiami

Obecnie każde zawiesie oraz osprzęt do podnoszenia powinno posiadać Deklarację zgodności oraz Instrukcję użytkowania. Przechowywanie dokumentów w wersji papierowej bywa uciążliwe, a przy większej liczbie zawiesi problemem staje się posegregowanie dokumentacji. Prawidłowy rejestr jest kluczowy dla zapewnienia bezpieczeństwa podczas eksploatacji zawiesi.

Nowoczesny elektroniczny rejestr zawiesi

Nowoczesne systemy ewidencji oferują szereg udogodnień, takich jak:

• Dostęp online do informacji o zawiesiach za pomocą każdego urządzenia z dostępem do internetu.
• Możliwość wyszukania danych konkretnego zawiesia na podstawie nazwy, numeru serii lub fragmentu numeru identyfikującego, DOR-u itp.
• Przypisanie zawiesi do miejsc użytkowania, zespołów roboczych, urządzeń (suwnic, żurawi).
• Zastosowanie geolokalizacji, co ma szczególne znaczenie w przypadku żurawi lub urządzeń zmieniających swoje miejsca pracy.
• Dostęp do rejestru przez wyznaczone przez użytkownika osoby lub opiekunów, wraz z podaniem zakresu ich uprawnień.
• Doskonały podział zawiesi ze względu na typ, Dopuszczalne Obciążenia Robocze, zakończenia, daty ostatnich i kolejnych kontroli, miejsca użytkowania.
• Dostęp online do elektronicznej dokumentacji: deklaracji zgodności, instrukcji użytkowania, kart kontroli, certyfikatów z badań statycznych i kart napraw oraz raportów kontroli.
• Podział zawiesi ze względu na ich status (np. w eksploatacji, po naprawie, po kontroli rocznej, zapas na magazynie itp.).
• Możliwość umieszczenia zdjęć danych zawiesi oraz osprzętu.
• Zamieszczenie pełnej informacji o możliwych konfiguracjach cięgien, zmiany DOR-ów, sposobach bezpiecznego podnoszenia.
• Przypisanie odpowiednim zawiesiom dedykowanych części zamiennych.
• Zgłaszanie awarii bezpośrednio do opiekunów zawiesi zapisanych w systemie wraz z zamieszczaniem zdjęć uszkodzonych elementów.

System zarządzania bezpieczeństwem pracy, taki jak oferowany przez firmę INTER ROPE, eliminuje posiadanie ogromnej liczby dokumentów i poprzez system powiadomień przypomina o niezbędnych kontrolach okresowych.

Identyfikacja zawiesi

Normy zharmonizowane dokładnie opisują sposób oznakowania każdego rodzaju zawiesia oraz osprzętu. Najważniejsze są oznaczenia związane z maksymalną masą ładunku, jaką zawiesie może bezpiecznie podnosić (DOR), nazwa producenta oraz numer serii, który musi zapewniać pełną identyfikowalność i być zgodny z wystawioną deklaracją zgodności.

Problemy z rozpoznaniem zawiesi

Brak zawieszek lub czytelnych oznaczeń stanowi kryterium wycofania podane w normach zharmonizowanych i jest najczęstszą przyczyną eliminowania zawiesi z eksploatacji. Rozwiązania, takie jak system podwójnego mocowania zawieszek, dodatkowe zawieszki identyfikujące, grawerowanie laserowe elementów czy zawieszki stalowe z chipem, mogą pomóc w rozwiązaniu problemu odpadających zawieszek i utraty identyfikowalności.
