Instrukcja Obsługi i Konserwacji Minikoparki JCB 8026 CTS

Niniejszy artykuł stanowi szczegółowy przewodnik po instrukcji obsługi i konserwacji minikoparki JCB 8026 CTS, skierowany do właścicieli i operatorów, zwłaszcza tych, którzy nabyli używaną maszynę bez pełnej dokumentacji. Zrozumienie prawidłowej eksploatacji i regularnej konserwacji jest kluczowe dla zapewnienia długiej żywotności i niezawodności maszyny.

Dostępność Dokumentacji Technicznej

Posiadanie odpowiedniej dokumentacji technicznej jest fundamentalne dla każdego właściciela maszyny budowlanej. W przypadku JCB 8026 CTS, dostępne są różne rodzaje instrukcji.

Instrukcja Obsługi (Operator's Manual)

Instrukcja obsługi jest podstawowym dokumentem, który należy przestudiować przed rozpoczęciem pracy z maszyną. Zapewnia ona niezbędne informacje dotyczące bezpiecznej i efektywnej eksploatacji.

• Dostępność w języku polskim: Instrukcja obsługi w języku polskim jest zazwyczaj dostępna i można ją uzyskać.
• Kluczowe sekcje: Wprowadzenie, bezpieczeństwo i higiena pracy, dane techniczne, identyfikacja komponentów, rozwiązywanie problemów, opróżnianie i napełnianie, czyszczenie, kontrola wycieków, kontrola ciśnienia, demontaż i montaż, przechowywanie i ponowne uruchomienie.
• Zalecenia: Instrukcję należy przechowywać w czystym i dobrym stanie.

Dokumentacja Serwisowa (Service Manual/DTR)

Dokumentacja serwisowa, często nazywana również DTR (Dokumentacja Techniczno-Ruchowa) lub książką napraw, zawiera szczegółowe instrukcje dotyczące konserwacji, napraw i serwisu maszyny.

• Dostępność w języku polskim: Dokumentacja serwisowa w języku polskim dla JCB 8026 CTS jest bardzo rzadka lub wręcz nie istnieje. Tłumaczenie takiej książki, która może liczyć kilka tysięcy stron, jest niezwykle kosztowne - potencjalnie kilkadziesiąt tysięcy złotych, co jest kwotą porównywalną z ceną samej koparki.
• Dostępność w języku angielskim: Istnieje możliwość uzyskania dokumentacji w języku angielskim. Wielu użytkowników decyduje się na tę opcję i samodzielnie radzi sobie z tłumaczeniem kluczowych fragmentów.

Wprowadzenie do Konserwacji Silnika

Silnik to serce minikoparki, a jego prawidłowa konserwacja jest kluczowa dla wydajności i niezawodności. Silniki te są często wyposażone w mechanicznie uruchamianą pompę wtryskową paliwa, z cylindrami ułożonymi rzędowo i jednym zaworem na każdy cylinder.

Podstawowe Procedury

• Sprawdzanie poziomu oleju: Przed każdym uruchomieniem maszyny należy sprawdzić poziom oleju silnikowego w misce olejowej. Nadmiar oleju musi zostać spuszczony do prawidłowego poziomu.
• Olej silnikowy: Olej jest toksyczny. W przypadku połknięcia lub wymiotów należy natychmiast zasięgnąć porady lekarskiej. Długotrwały lub powtarzający się kontakt ze skórą może powodować raka skóry, dlatego należy unikać kontaktu ze skórą i dokładnie myć skórę ciepłą wodą z mydłem po kontakcie z olejem.
• Układ chłodzenia: Sprawdź układ chłodzenia silnika pod kątem wycieków płynu chłodzącego. Upewnij się, że używasz odpowiednich płynów chłodzących. Dotykanie gorących powierzchni może spowodować oparzenia. Nie należy otwierać układu chłodzenia, gdy silnik pracuje lub był niedawno uruchomiony.
• Czyszczenie: Silnik, szczególnie jego zewnętrzne części, może być czyszczony systemem wysokociśnieniowym. Należy jednak zachować ostrożność, aby nie uszkodzić wrażliwych komponentów.

Szczegółowe Czynności Konserwacyjne

Poniżej przedstawiono kluczowe czynności konserwacyjne, które należy wykonywać zgodnie z harmonogramem serwisowym.

Wymiana Oleju Silnikowego

1. Zabezpiecz maszynę.
2. Upewnij się, że silnik jest bezpieczny do pracy.
3. Opróżnij olej silnikowy, gdy jest gorący.
4. Wyjmij korek spustowy.
5. Wyjmij kanister filtra oleju.
6. Pozostaw do całkowitego spuszczenia.
7. Wyczyść obszar wokół korka spustowego i ponownie go zamontuj.
8. Wyczyść obszar wokół kanistra filtra oleju i zainstaluj nowy.
9. Napełnij silnik nowym olejem.
10. Sprawdź poziom oleju za pomocą bagnetu.
11. Uruchom silnik i sprawdź ciśnienie oleju.
12. Zainstaluj kanister napełniacza.

Kontrola i Czyszczenie Maszyny

Regularne inspekcje i czyszczenie są kluczowe dla wykrywania potencjalnych problemów i zapobiegania uszkodzeniom.

• Codzienna inspekcja: Przed uruchomieniem maszyny należy przeprowadzić codzienną inspekcję, aby zapobiec uszkodzeniom maszyny i zapewnić bezpieczeństwo operatora.
• Sprawdzenie zbiornika paliwa: Upewnij się, że korek zbiornika paliwa jest prawidłowo podłączony.
• Paski napędowe: Sprawdź stan paska napędowego i alternatora.
• Poziom płynów: Upewnij się, że poziomy wszystkich płynów (olej silnikowy, płyn hydrauliczny, płyn chłodzący) są prawidłowe.
• Czyszczenie: Usuń wszelki brud lub zanieczyszczenia, które mogą być narażone na uszkodzenie. Można użyć środka czyszczącego ze szczotką.
• Układ paliwowy: Sprawdź układ paliwowy pod kątem wycieków.
• Węże i zaciski: Regularnie sprawdzaj węże i zaciski pod kątem pęknięć lub luzów.
• Akumulator: Skontroluj stan akumulatora, szczególnie jeśli maszyna jest wyposażona w akumulator bezobsługowy.
• Wskaźniki: Sprawdź stan wszystkich wskaźników. Wskaźniki, które są pęknięte, należy wymienić.

Kontrola Ciśnienia i Kompresji

Regularne sprawdzanie ciśnienia oleju i kompresji cylindrów jest niezbędne do oceny stanu silnika.

• Ciśnienie oleju: Uruchom silnik i sprawdź ciśnienie oleju silnikowego przy znamionowej prędkości obrotowej. Upewnij się, że jest ono prawidłowe.
• Kompresja cylindrów: Jeśli ciśnienie kompresji jest niższe niż 350 kPa (50,7 psi), cylindry mogą być uszkodzone.

Usuwanie i Montaż Komponentów

Poniżej przedstawiono ogólne wytyczne dotyczące usuwania i montażu kluczowych komponentów, takich jak silnik.

Demontaż Silnika

Demontaż silnika wymaga specjalistycznego sprzętu i wiedzy. Należy użyć odpowiedniego typu sprzętu do podnoszenia, zdolnego do bezpiecznego podniesienia silnika. Zaleca się stosowanie rozpórki podczas podnoszenia silnika, aby zapobiec uszkodzeniom.

1. Upewnij się, że silnik jest bezpieczny do pracy.
2. Zabezpiecz maszynę.
3. Odłącz i wyjmij akumulator.
4. Opróżnij olej silnikowy.
5. Rozładuj ciśnienie hydrauliczne.
6. Opróżnij zbiornik hydrauliczny.
7. Odłącz wszystkie przewody hydrauliczne i paliwowe.
8. Odłącz alternator i rozrusznik.
9. Odłącz wszystkie czujniki i elementy wykonawcze silnika.
10. Ostrożnie usuń silnik z podwozia.

Montaż Silnika

Montaż silnika odbywa się w odwrotnej kolejności do demontażu.

1. Zapoznaj się z procedurą demontażu.
2. Napełnij układ chłodzenia płynem chłodzącym.
3. Napełnij i sprawdź poziom płynu hydraulicznego.
4. Napełnij i sprawdź poziom oleju silnikowego.
5. Uruchom silnik i sprawdź jego prawidłowe działanie.

Przechowywanie i Ponowne Uruchomienie

Prawidłowe przechowywanie maszyny oraz procedury ponownego uruchomienia są istotne dla zachowania jej sprawności.

Przechowywanie

Jeśli maszyna nie będzie używana przez dłuższy czas, należy ją odpowiednio przygotować do przechowywania. Obejmuje to m.in. zabezpieczenie przed korozją. Można użyć specjalnych środków konserwujących, takich jak "1734115 POWERPART Lay-Up 3".

Ponowne Uruchomienie

Po okresie przechowywania, należy przeprowadzić szereg czynności przed ponownym uruchomieniem maszyny, takich jak sprawdzenie płynów, akumulatora oraz regulacja napięcia paska alternatora.

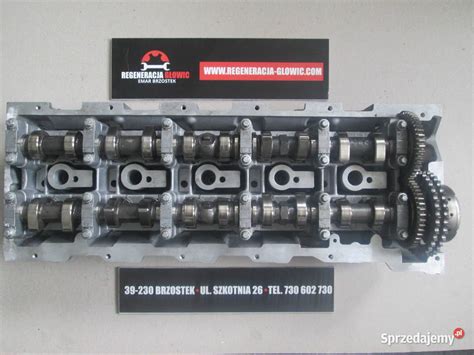

Dane Techniczne i Inspekcja Głowicy Cylindrów

Głowica cylindrów jest kluczowym elementem silnika, a jej regularna inspekcja jest niezbędna do wykrywania uszkodzeń i odkształceń.

Charakterystyka Głowicy Cylindrów

Głowica cylindrów jest usytuowana powyżej cylindrów i tworzy blok silnika. Jest ona połączona z blokiem silnika uszczelką, która musi być prawidłowo zamontowana (stroną w górę).

Inspekcja Głowicy Cylindrów

1. Zabezpiecz maszynę.
2. Uzyskaj dostęp do silnika.
3. Odkręć śruby głowicy cylindrów w kolejności numerycznej.
4. Usuń głowicę cylindrów.
5. Sprawdź głowicę cylindrów pod kątem odkształceń w sześciu pozycjach.
6. Zanotuj odczyty.
7. Sprawdź prowadnice zaworów i gniazda zaworów pod kątem zużycia.
8. Zmierz głębokość poniżej płaszczyzny głowicy cylindrów.
9. Sprawdź czy wymiary nie przekraczają określonych limitów serwisowych.

UWAGA: Ten komponent jest ciężki, należy zachować ostrożność podczas manipulacji.

Montaż Głowicy Cylindrów

1. Upewnij się, że silnik jest bezpieczny do pracy.
2. Oczyść powierzchnie styku.
3. Sprawdź kołki centrujące pod kątem uszkodzeń.
4. Zainstaluj nową uszczelkę głowicy cylindrów, upewniając się, że prawidłowa strona jest skierowana do góry.
5. Nałóż olej na gwinty śrub głowicy cylindrów.
6. Zainstaluj głowicę cylindrów.
7. Dokręć śruby głowicy cylindrów wyłącznie w określonej kolejności numerycznej.
8. Zainstaluj pompę chłodzącą.
9. Zainstaluj wałek rozrządu i popychacze.
10. Zainstaluj świece żarowe.
11. Zainstaluj wtryskiwacze paliwa.
12. Zainstaluj filtr paliwa.
13. Zainstaluj kolektor wydechowy.
