Most napędowy w koparko-ładowarce JCB 3CX to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. W przeciwieństwie do prostych rozwiązań stosowanych w starszych traktorach, jest to zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów, czy to mechanizmu różnicowego, czy zwolnicy planetarnej, jest kosztowna i unieruchamia maszynę.
Budowa i Działanie Mostu Napędowego
Most napędowy składa się z centralnej obudowy, zwanej "główką", oraz dwóch bocznych "pochw", w których obracają się półosie.

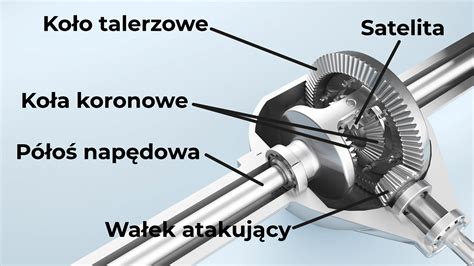

Przekładnia Główna: Wałek Ataku i Koło Talerzowe
W centralnej części mostu ("główce") odbywa się cały proces rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego. Elementy te pracują w warunkach ekstremalnych nacisków.
Anatomia Awarii Przekładni Głównej
- Objawy: Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.
- Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku, co powoduje luz i zmianę geometrii zazębienia, lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej również może być przyczyną.
Mechanizm Różnicowy (Dyferencjał)
Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Mechanizm różnicowy jest niezbędny, ponieważ podczas skręcania koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej, więc musi obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał zapobiega temu zjawisku.
Działanie Dyferencjału
Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
Problemy z Dyferencjałem
Główną wadą dyferencjału jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu, a maszyna utknie.
Rozwiązania: Blokada Mechanizmu Różnicowego
- Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
- Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.
Anatomia Awarii Dyferencjału
- Objawy: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.
- Przyczyny: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.
Półosie Napędowe
Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. W maszynie budowlanej nie odbywa się to jednak w prosty sposób. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.
Anatomia Awarii Półosi
- Przyczyny: Półoś jest zaprojektowana jako "bezpiecznik" w układzie. Najczęściej pęka z powodu gwałtownego obciążenia udarowego (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie).
Zwolnica Planetarna (Przekładnia Planetarna)
Jak działa przekładnia planetarna? | Budowa i zasada działania wyjaśnione w prosty sposób
Zwolnica planetarna jest absolutnie kluczowym i najbardziej genialnym elementem mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła.

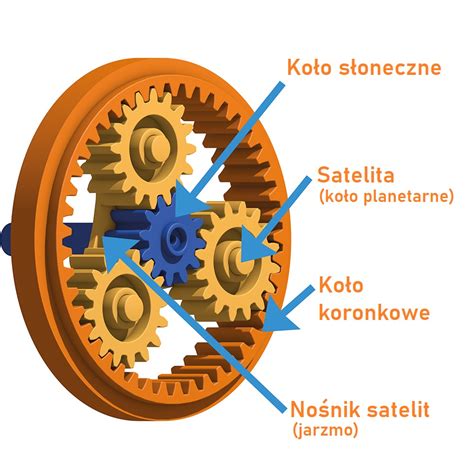

Działanie Przekładni Planetarnej
- Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
- Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
- Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
- Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.
Efektem tego jest to, że półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma, a więc i koła.
Anatomia Awarii Zwolnicy Planetarnej
- Objawy: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
- Przyczyna nr 1: Awaria Oleju. Zwolnica jest układem zamkniętym, smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
- Przyczyna nr 2: Awaria Łożysk.
- Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Diagnostyka na Podstawie Stanu Oleju Mostowego
Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne. Przy każdej wymianie oleju w moście, korek spustowy, który jest zazwyczaj magnetyczny, należy dokładnie obejrzeć.
| Objaw na korku magnetycznym | Interpretacja |
|---|---|
| "Szary Pył" lub "Jeżyk" | Niewielka ilość drobniutkiego, stalowego pyłu, która tworzy na magnesie "jeżyka", jest objawem normalnego zużycia. |
| Błyszczące, Srebrne Płatki (jak brokat) | Bardzo zły znak. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy). |
| Duże Kawałki Stali | Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów. |
| Ciemny, Czarny Szlam (jak pasta) | To nie są opiłki metalowe. Wskazuje na degradację oleju. |
Najczęstsze Przyczyny Awarii i Rozwiązania
- Praca na Niskim Poziomie Oleju: Spowodowana wyciekami, prowadzi do przyspieszonego zużycia.
- Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.
Pytania i Odpowiedzi (FAQ)
- Moja maszyna "głośno wyje" podczas jazdy. Co to jest?
Najczęściej jest to objaw zużycia łożysk wałka ataku lub pracy na zużytym/niewłaściwym oleju w przekładni głównej.
- Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią. Może to być również problem z uszkodzonymi satelitami lub sworzniem.
- Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Na 99% jest to ukręcona półoś napędowa.
- Czy mogę mieszać oleje przekładniowe różnych producentów?
Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
- Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji).
Most napędowy to skomplikowany system. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem. Jeśli jednak doszło do awarii, w naszej ofercie znajdziesz pełną gamę części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX.
