Budowa, działanie i zastosowanie ramienia koparki JCB

Koparki budowlane to nieodzowne maszyny na placach budowy, w górnictwie oraz przy różnorodnych robotach ziemnych. Ich wszechstronność i siła sprawiają, że są niezastąpione przy kopaniu, przenoszeniu materiałów i wielu innych zadaniach.

Koparka budowlana to ciężka maszyna budowlana, której podstawową funkcją jest wykonywanie wykopów, przenoszenie ziemi i innych materiałów. Jej budowa obejmuje kilka najważniejszych elementów, takich jak podwozie, nadwozie obrotowe oraz wysięgnik z łyżką lub innym narzędziem roboczym.

Podstawowe elementy konstrukcyjne koparki

Zrozumienie budowy koparki jest kluczowe dla jej efektywnego wykorzystania i konserwacji. Poszczególne komponenty współpracują ze sobą, aby zapewnić maszynie pełną funkcjonalność.

Wieniec obrotu, układ hydrauliczny i podwozie to elementy, które decydują o efektywności koparki. Ich zużycie może prowadzić do przestojów, dlatego warto znać podstawy ich działania i objawy awarii.

Rodzaje koparek budowlanych

Istnieje wiele rodzajów koparek budowlanych, które różnią się budową, wielkością i zastosowaniem. Do najpopularniejszych należą:

• Koparki gąsienicowe: idealne do pracy na trudnym terenie ze względu na doskonałą przyczepność gąsienic.
• Koparki kołowe: bardziej mobilne na utwardzonych powierzchniach.

Podwozie koparki

Podwozie koparki odgrywa kluczową rolę w zapewnieniu stabilności i mobilności maszyny. W zależności od modelu, podwozie może być gąsienicowe lub kołowe.

• Podwozie gąsienicowe: idealne do pracy na nierównym terenie, zapewnia doskonałą przyczepność dzięki gąsienicom, które rozkładają ciężar maszyny na większej powierzchni.
• Podwozie kołowe: stosowane głównie w koparkach kołowych, oferuje większą mobilność na utwardzonych powierzchniach.

Elementy układu jezdnego, takie jak rolki jezdne, koła napędowe czy koła napinające, należy regularnie kontrolować i wymieniać w razie zużycia. W praktyce wielu użytkowników sięga po sprawdzone zamienniki marek ITR lub GTRAX, które łączą trwałość z dostępnością.

Nadwozie koparki

Nadwozie koparki to obrotowa część maszyny, która zawiera kabinę operatora, silnik spalinowy, pompę hydrauliczną i układ hydrauliczny. To właśnie w nadwoziu znajdują się elementy, które umożliwiają operatorowi sterowanie koparką i wykonywanie precyzyjnych ruchów wysięgnikiem i łyżką.

Nadwozie może obracać się o 360 stopni, co zwiększa elastyczność i efektywność pracy koparki na placu budowy. Dodatkowo, nadwozie często wyposażone jest w przeciwwagę, która zapewnia stabilność maszyny podczas podnoszenia ciężkich ładunków.

Układ hydrauliczny - serce koparki

Kluczowym aspektem zasady działania koparki jest jej układ hydrauliczny, który napędza wszystkie ruchome elementy. Pompa hydrauliczna generuje wysokie ciśnienie oleju hydraulicznego, który następnie przekazywany jest do siłowników hydraulicznych. Te siłowniki z kolei odpowiadają za ruch poszczególnych części koparki, umożliwiając jej kopanie, podnoszenie i przenoszenie materiałów.

Zapamiętaj: Regularne przeglądy i wysokiej jakości części zamienne to podstawa długowieczności każdej koparki.

Ramię koparki - budowa i sterowanie

Ramię jest nieodzownym elementem każdej koparki. Umożliwia wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Jest wykonane z wysokiej jakości stali, co czyni ramię wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie.

Ramieniem koparki steruje operator za pomocą dźwigni lub joysticka umieszczonego w kabinie. Manipulowanie ruchem ramienia koparki odbywa się za pomocą dwóch dźwigni (joysticków).

• Prawa dźwignia: steruje ruchem ramienia i łyżki. Przesuwanie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu.
• Lewa dźwignia: steruje ruchem wysięgnika i łyżki.

Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.

Sworzeń ramienia

Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Sworzeń zwany jest również punktem obrotowym. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.

Siłownik blokady ramienia

Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. To zabezpieczenie zapobiega przypadkowym ruchom ramienia, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja zwykle ma charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji. Operator koparki może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni, lub przycisków w kabinie.

Szybkozłącze hydrauliczne

Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z żadnych dodatkowych narzędzi. Ten element składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny. Szybkozłącze hydrauliczne w koparce JCB to przydatne narzędzie, które zwiększa wydajność pracy i wszechstronność maszyny.

Zastosowanie koparek budowlanych

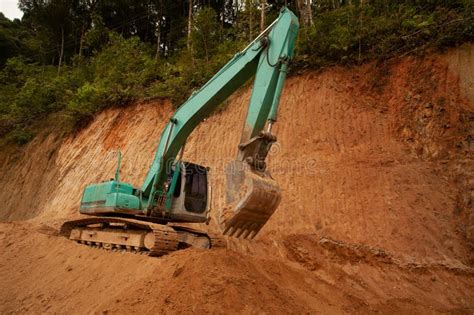

Koparki budowlane znajdują szerokie zastosowanie w budownictwie. Wykorzystuje się je do:

• wykonywania wykopów pod fundamenty budynków,
• kopania rowów pod instalacje (wodociągowe, kanalizacyjne, elektryczne, gazowe),
• kształtowania terenu,
• przenoszenia materiałów budowlanych.

W górnictwie koparki są używane do wydobywania surowców, a w pracach drogowych do budowy i naprawy dróg.

Innowacje i technologie w koparkach JCB

Proces doskonalenia maszyn roboczych przypomina nieco ewolucję - aby utrzymać pozycję na rynku i renomę w oczach klientów, producenci stale ulepszają swoje modele, starając się prześcignąć konkurencję. Dlatego właśnie marka JCB bezustannie wprowadza udoskonalenia do swoich flagowych maszyn - koparko ładowarek.

Filozofia projektowania z myślą o operatorze

W znanych i powszechnie używanych modelach koparko ładowarek 4CX i 3CX filozofię stawiania operatora na pierwszym miejscu wdrożono już w 2015 roku i od tego momentu jest ona stale kultywowana. Dlatego w maszynach tych znajdziemy doskonale widoczne poręcze i stabilne, antypoślizgowe stopnie przy dostępie do kabiny, układ czterech lamp ostrzegawczych w rogach kabiny, fotel z czujnikiem obciążeniowym zintegrowanym z pasem bezpieczeństwa czy specjalnie zaprojektowane szyby boczne w drzwiach, które nie zasłaniają widoczności.

Normy emisji i wydajność silników

Maszyny spełniające wymogi norm emisji Stage V posiadają także dodatkowe wytłumienie kabiny do 79 dB. Posiadają przy tym wydajne silniki o pojemności 4,8 litra, generujące moc rzędu 109 KM.

System LiveLink

JCB to marka odpowiedzialna za wprowadzenie do projektu koparko ładowarek wielu przydatnych innowacji. Nic dziwnego, skoro pierwszy projekt powstał już w 1953 i od tego momentu był stale ulepszany. Dziś koparko ładowarki JCB mogą być monitorowane przy pomocy systemu LiveLink, który stanowi wyposażenie standardowe w nowych maszynach.

System EcoDig

System EcoDig to pierwsze przemysłowe rozwiązanie oparte na wielotłoczkowej pompie hydraulicznej, dzięki czemu podczas pracy obroty silnika są utrzymane na niskim poziomie bez negatywnego wpływu na wydajność.

Tryb EcoRoad i oszczędność paliwa

Ale koparko ładowarka, poza kopaniem i ładowaniem, powinna także sprawnie poruszać się pomiędzy miejscami pracy. Dlatego producent przewidział specjalny tryb EcoRoad. Blokada zmiennika momentu obniża zużycie paliwa o 25% podczas jazdy po drodze, a układ amortyzacji łyżki podczas przejazdu pozwala na utrzymanie ładunku mimo dużej prędkości. Dodatkowo zastosowano tu mocne hamulce z układem pełnego zwalniania hamulca, co przekłada się na kolejną oszczędność do 1% paliwa.

Maszyny te posiadają wspólny zbiornik paliwa dla układu hamulcowego i roboczego koparko ładowarki.

System EcoLoad

Ponadto w koparko ładowarkach JCB znajdziemy układ EcoLoad, który zwiększa produktywność i wydajność dzięki odłączeniu napędu hydraulicznego i napędowego, i przekierowaniu mocy do układu sterowania.

Funkcja "Return to Dig" (RTD)

Funkcja "Return to Dig" (RTD) pozwala na automatyczne ustawianie łyżki w pozycji kopania, co redukuje poświęcony czas i wysiłek operatora podczas pracy.

JCB Automate - zautomatyzowane systemy

System JCB Automate to nowy pakiet zautomatyzowanych systemów zaprojektowany w celu poprawy użyteczności i wydajności paliwowej maszyny.

• Auto Drive - utrzymuje prędkość/obroty silnika podczas przejazdu z miejsca na miejsce. Funkcja zostaje automatycznie wyłączona po naciśnięciu pedału hamulca.
• Auto Smoothride System (SRS) - aktywuje i deaktywuje się automatycznie, gdy maszyna osiągnie zaprogramowaną wcześniej prędkość i służy do utrzymywania ładunku w łyżce podczas przejazdu.

Kontrola jakości

Każda maszyna jest poddawana wielu testom jakości przez wyspecjalizowanych inspektorów z działu zarządzania jakością, która jest integralną częścią J C Bamford Excavators Limited Quality Management System.

Łyżka koparki - wszechstronne narzędzie

Za pomocą łyżki, koparko-ładowarka JCB 3CX może wykonywać wykopy fundamentów pod budynki, mury oporowe i inne konstrukcje, a także kopać rowy pod instalacje wodociągowe, kanalizacyjne, elektryczne i gazowe.

Łyżka do JCB znajdzie zastosowanie przy załadunku piasku, żwiru, ziemi, węgla, kruszyw oraz innych materiałów sypkich na pojazdy transportowe. Operatorzy koparko-ładowarki za pomocą łyżki wykonują też wszelkiego rodzaju prace wykończeniowe, takie jak wyrównywanie i profilowanie terenu, przygotowywanie podłoża pod nawierzchnię lub układanie krawężników i innych elementów drobnej infrastruktury. Sprawdzają się też przy pracach drogowych.

Dzięki łyżce do JCB koparko-ładowarka JCB 3CX może zostać wykorzystana do prac porządkowych, m.in. czyszczenia terenu z gruzu, odpadów budowlanych, śmieci oraz innych niepożądanych materiałów z placu budowy. Stosuje się ją także podczas prac porządkowych związanych z utrzymywaniem zieleni.

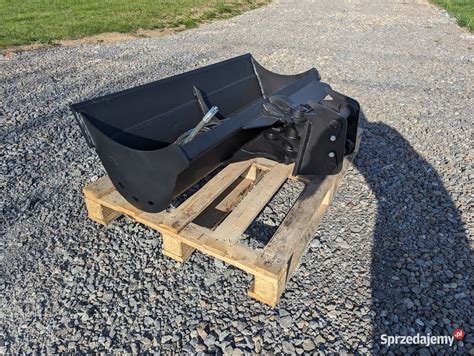

Rodzaje łyżek

W zależności od specyfiki zadań i warunków wykonywanej pracy koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżkę:

• Łyżka wąska - zwykle ma szerokość od 20 do 40 cm.
• Łyżka szeroka - jest często wykorzystywana do załadunku i przenoszenia dużej ilości materiałów.
• Łyżka skarpowa - nie ma zębów. Jest idealna do prac wykończeniowych i równania terenu.
• Łyżka kopiąca - zaprojektowana do pracy z twardym podłożem.

Wybór odpowiedniej łyżki do JCB 3CX zależy od rodzaju wykonywanych prac, warunków terenowych oraz specyficznych wymagań projektu.

Wytrzymałość i ochrona łyżek

Łyżki do koparko-ładowarek JCB są projektowane i wykonane z myślą o wytrzymałości i długim okresie eksploatacji. Główne elementy konstrukcyjne łyżki pokryte są substancjami ochronnymi, takimi jak np. farby antykorozyjne chroniące przed rdzą i korozją, szczególnie przydatne podczas pracy w wilgotnym środowisku. Stosuje się również dodatkowe powłoki antyścieralne zabezpieczające najbardziej narażone na ścieranie powierzchnie łyżki przed zbyt szybką eksploatacją.

Konserwacja i części zamienne

Operator musi dbać o prawidłową eksploatację i konserwację koparki, aby zapewnić jej długą żywotność. Części zamienne są niezwykle ważne dla utrzymania koparki w dobrym stanie technicznym i zapobiegania poważnym awariom. Regularna wymiana zużytych elementów zapobiega poważnym awariom i przestojom w pracy.

Dostępność wysokiej jakości części zamiennych wpływa na niezawodność i efektywność koparki. Stosowanie oryginalnych lub sprawdzonych zamienników gwarantuje, że maszyna będzie działać zgodnie z przeznaczeniem i zachowa swoje parametry techniczne.

Istnieje wiele rodzajów części zamiennych do koparek, które można podzielić na kilka kategorii. Należą do nich elementy układu hydraulicznego (pompy, siłowniki, węże), podwozia (gąsienice, rolki, koła napędowe), silnika spalinowego i nadwozia (kabina operatora, elementy obrotowe). Ponadto, wymianie podlegają także łyżki, chwytaki i inne narzędzia robocze. Warto zwrócić uwagę na dostępność zamienników wysokiej jakości - np. części marki ITR lub GTRAX, które są chętnie wybierane przez użytkowników ze względu na korzystny stosunek ceny do trwałości.

Dbanie o części koparki jest kluczowe dla jej długiej żywotności, co obejmuje regularną konserwację, smarowanie i czyszczenie. Regularna konserwacja, smarowanie i czyszczenie poszczególnych elementów zapobiega korozji i zużyciu. Ważne jest również regularne sprawdzanie stanu oleju hydraulicznego i jego wymiana zgodnie z zaleceniami producenta. Ponadto, operator powinien zwracać uwagę na wszelkie niepokojące dźwięki lub drgania podczas pracy koparki i reagować na nie niezwłocznie.

Często zadawane pytania

Jakie są trzy główne części koparki budowlanej?

Trzy główne części koparki budowlanej to podwozie, wysięgnik oraz łyżka. Każdy z tych elementów odgrywa kluczową rolę w funkcjonowaniu całej maszyny.

Jak działa napęd w koparce budowlanej?

Napęd w koparce budowlanej zazwyczaj oparty jest na silniku hydraulicznym, który przekazuje moc do pomp tłokowych, umożliwiając ruch łańcuchów gąsienic oraz innych podzespołów.

Jakie są trzy główne funkcje sprzętu budowlanego, jakim jest koparka?

Trzy główne funkcje koparki to wykonywanie prac ziemnych, transport materiałów oraz wykonywanie ciężkich robót, takich jak wykopy czy niwelacje terenu.

Jakie uszczelnienia są stosowane w koparkach budowlanych?

W koparkach budowlanych stosowane są różne rodzaje uszczelnień, które zapewniają szczelność układów hydraulicznych oraz chronią przed zanieczyszczeniami, co jest kluczowe dla prawidłowego funkcjonowania silnika hydraulicznego.

Jakie elementy wpływają na kontrolę stanu koparki budowlanej?

Kontrola stanu koparki budowlanej obejmuje regularne sprawdzanie poziomu oleju, stanu uszczelnień, a także monitorowanie wydajności silnika hydraulicznego oraz stanu łańcuchów gąsienic.

Jakie są zalety teleskopowego wysięgnika w koparkach?

Teleskopowy wysięgnik w koparkach pozwala na zwiększenie zasięgu roboczego maszyny, co jest szczególnie przydatne w trudnych warunkach terenowych oraz podczas wykonywania prac na dużych wysokościach.

Jakie są najczęstsze zastosowania koparek budowlanych?

Koparki budowlane są najczęściej wykorzystywane w pracach ziemnych, takich jak wykopy fundamentów, usuwanie gruzu, a także w budownictwie drogowym do kształtowania terenu.

Jakie są kluczowe elementy wpływające na wydajność koparki?

Kluczowe elementy wpływające na wydajność koparki to moc silnika hydraulicznego, jakość uszczelnień, a także stan łańcuchów gąsienic, które zapewniają stabilność i mobilność maszyny.

Jakie są różnice między koparkami gąsienicowymi a kołowymi?

Koparki gąsienicowe charakteryzują się lepszą stabilnością i zdolnością do pracy w trudnym terenie, podczas gdy koparki kołowe są bardziej mobilne i szybkie na utwardzonych nawierzchniach, co czyni je odpowiednimi do różnych zastosowań budowlanych.

Jakie silniki są najczęściej stosowane w koparko-ładowarkach JCB 3CX?

W koparko-ładowarkach JCB 3CX do najbardziej popularnych silników należą te z serii Perkins lub Cummins. Silniki te cechują się nie tylko wysoką wydajnością, ale również trwałością i niezawodnością. Podstawowe części składowe silnika, na które należy zwrócić uwagę, to m.in. filtry oleju i powietrza, system chłodzenia, system paliwowy oraz rozrząd. Regularna wymiana filtrów i oleju jest kluczowa dla utrzymania optymalnej wydajności silnika. Ważne jest również, aby używać oryginalnych części zamiennych do silnika JCB 3CX, aby zagwarantować kompatybilność i niezawodność.

Jakie są kluczowe elementy osi i zawieszenia w JCB 3CX?

Osie w JCB 3CX pełnią kluczową rolę w zapewnieniu stabilności i wydajności maszyny. Zarówno przednia, jak i tylna oś zostały zaprojektowane z myślą o zapewnieniu równowagi i trakcji na różnorodnych nawierzchniach. JCB 3CX wyposażony jest w zawieszenie, które odgrywa istotną rolę w zapewnieniu komfortu operatora i stabilności maszyny podczas pracy. Zawieszenie pomaga w absorbowaniu wstrząsów i nierówności terenu, co sprzyja wydajnemu wykonywaniu prac budowlanych. Istnieje wiele rodzajów zawieszenia, takich jak zawieszenie osiowe, resorowanie czy układy tłumienia drgań, które można znaleźć w JCB 3CX. Ważne jest regularne kontrolowanie stanu osi i zawieszenia, dbanie o prawidłową geometrię podwozia oraz wymiana zużytych części na oryginalne, aby utrzymać wydajność i bezpieczeństwo maszyny.

Jakie elementy wchodzą w skład układu elektrycznego i zapłonowego w JCB 3CX?

Akumulator dostarcza energię elektryczną do rozruchu silnika oraz zasilania innych systemów elektrycznych. Kolejnym istotnym elementem jest układ zapłonowy, który odpowiada za dostarczanie iskry zapłonowej do komory spalania w silniku. W skład układu zapłonowego wchodzą m.in. cewka zapłonowa, świeca zapłonowa, przewody zapłonowe oraz rozdzielacz zapłonu. W przypadku koparko-ładowarki JCB 3CX, dbanie o prawidłowe działanie elektryki i układu zapłonowego jest kluczowe dla zapewnienia efektywnej pracy maszyny.

Jakie są kluczowe podzespoły układu hydraulicznego w koparce JCB 3CX?

Jednym z kluczowych podzespołów jest pompa hydrauliczna, która odpowiada za generowanie ciśnienia hydraulicznego potrzebnego do ruchu różnych elementów koparki, takich jak ramię czy łyżka. Ważnym elementem jest również zawór przepływowy, który reguluje przepływ oleju i kontroluje prędkość ruchów hydraulicznych. Dodatkowo, należy pamiętać o ważnym elemencie jakim jest siłownik hydrauliczny, który przekazuje siłę z wytwornicy na pracujące narzędzie.

Jakie są kluczowe aspekty skrzyni biegów i napędu w JCB 3CX?

Napęd w JCB 3CX może być podzielony na napęd z przodu i z tyłu, umożliwiając niezależną pracę tych dwóch części maszyny. W przypadku, gdyby któryś z napędów uległ awarii, istnieje możliwość kontynuacji pracy przy minimalnym zakłóceniu. Dobre zadbanie o skrzynię biegów i napęd w JCB 3CX ma kluczowe znacznie dla efektywnej pracy maszyny, a także może przyczynić się do zmniejszenia kosztów związanych z konserwacją i naprawami.
