Dźwigi Samojezdne: Kompleksowe Informacje o Udźwigu i Zastosowaniu

Dźwigi to urządzenia nieocenione na placach budowy, podczas montażu konstrukcji stalowych czy przy realizacji prac przemysłowych. Wśród różnych typów tych maszyn szczególne miejsce zajmują dźwigi samojezdne, często nazywane również dźwigami mobilnymi lub samochodowymi. Wyróżniają się one mobilnością, wszechstronnością i wysoką wydajnością, dlatego tak często są wybierane do realizacji wymagających projektów. To potężne urządzenie umożliwia podnoszenie ciężkich ładunków na znaczne wysokości, co przekłada się na efektywne i bezpieczne wykonywanie różnorodnych zadań.

Definicja i Ogólna Charakterystyka Dźwigów Samojezdnych

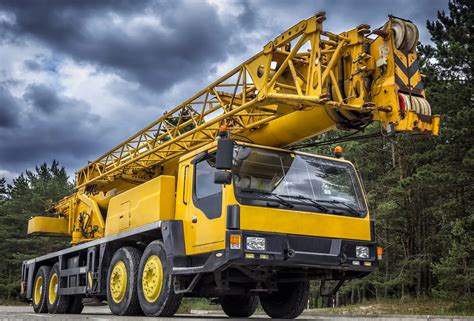

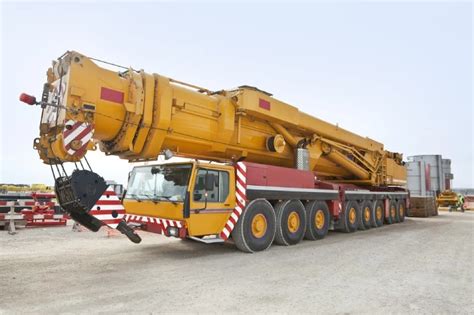

Dźwig samojezdny jest rodzajem sprzętu do podnoszenia, montowanego na podwoziu samochodu ciężarowego lub na specjalnie skonstruowanym podwoziu samobieżnym. Łączy on funkcję transportową i dźwigową, co eliminuje konieczność korzystania z osobnych środków przewozu. Jego konstrukcja pozwala na realizację zadań wymagających precyzji, stabilności oraz znacznego zasięgu roboczego. Nowoczesne dźwigi wyposażone są w złożone układy hydrauliczne, elektroniczne systemy kontroli oraz szereg czujników poprawiających bezpieczeństwo i efektywność pracy. W praktyce ich zaletą jest możliwość sprawnego rozstawienia oraz realizowania podnoszeń bez konieczności skomplikowanej infrastruktury.

Mobilność i Szybkie Przygotowanie do Pracy

Podstawową cechą dźwigów samojezdnych jest możliwość samodzielnego poruszania się po drogach publicznych. Dzięki temu ich przewóz na miejsce inwestycji nie wymaga specjalnych naczep czy zezwoleń (w przypadku mniejszych modeli). W praktyce oznacza to oszczędność czasu i kosztów związanych z logistyką.

Dźwigi samojezdne wyróżniają się również krótkim czasem przygotowania do pracy. W wielu przypadkach wystarczy rozłożenie podpór stabilizujących i odpowiednie ustawienie wysięgnika, aby maszyna była gotowa do działania. Jest to ogromna zaleta w sytuacjach, gdy liczy się każda godzina realizacji projektu.

Budowa Dźwigu Samojezdnego

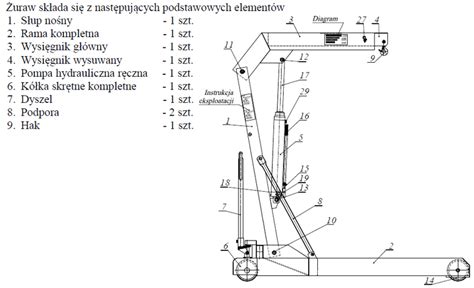

Typowy dźwig samojezdny składa się z kilku kluczowych elementów, które zapewniają jego funkcjonalność i bezpieczeństwo. Budowa dźwigu samojezdnego opiera się na wytrzymałej ramie podwozia, do której zamocowane są kluczowe elementy dźwigowe.

• Podwozie jezdne: Solidna podstawa, często będąca podwoziem samochodu ciężarowego z napędem wielokołowym lub specjalnym podwoziem dedykowanym tej maszynie.
• Kabina operatora: Miejsce, gdzie operator steruje dźwigiem, będące ważnym centrum kontroli nad maszyną.
• Wysięgnik: Główna konstrukcja nośna dźwigu, która podnosi ładunek na wysokość. Może być teleskopowy (umożliwia płynną regulację wysokości i zasięgu pracy poprzez wysuwanie segmentów) lub kratowy (zapewnia większą wytrzymałość przy bardzo dużych obciążeniach).
• Obrotowy pomost (kolumna obrotowa): Umożliwia ruch obrotowy całej nadbudowy, co pozwala na precyzyjne ustawienie ładunku w wybranym miejscu, często w pełnym zakresie 360°.
• Systemy stabilizacyjne (podpory): Dźwigi samojezdne muszą być stabilne, aby uniknąć wypadków podczas podnoszenia ciężkich ładunków. Podpory zapewniają niezbędną równowagę, przenosząc obciążenia na podłoże i zwiększając powierzchnię podparcia.
• Mechanizmy podnoszenia (wciągarka): Odpowiedzialne za podnoszenie i opuszczanie ładunków. Zazwyczaj składają się z silników, lin, wciągów i przekładni, które pracują w tandemie, aby zapewnić precyzyjne i bezpieczne podnoszenie.
• Silniki i układy napędowe: Dźwigi samojezdne są wyposażone w potężne silniki spalinowe lub elektryczne oraz układy napędowe, które zapewniają wystarczającą moc do podnoszenia ciężkich ładunków i przemieszczania się po różnych rodzajach terenu. Często napęd czerpie z jednego lub dwóch silników, z których jeden służy wyłącznie do napędu jazdy.
• Przeciwwagi: Zapewniają równowagę przy pracy z dużymi masami.
• Systemy kontroli bezpieczeństwa: Nowoczesne modele często są wyposażone w zaawansowane systemy kontroli i bezpieczeństwa, takie jak czujniki przeciążenia, automatyczne poziomowanie, automatyczne ograniczniki momentu obciążenia czy stabilizatory hydrauliczne.

Zasada Działania Dźwigu Samojezdnego

Zasadniczym mechanizmem odpowiedzialnym za działanie dźwigu jest system hydrauliczny, wykorzystujący siłowniki, pompy i zawory regulujące ciśnienie. Pompa hydrauliczna tłoczy olej pod wysokim ciśnieniem do siłowników, które odpowiadają za unoszenie wysięgnika, wysuwanie segmentów teleskopowych oraz obsługę wciągarki. Zawory sterujące umożliwiają płynne i dynamiczne kontrolowanie ruchów, a czujniki ciśnienia pośredniczą w utrzymaniu właściwych parametrów pracy. Dzięki hydraulice dźwig może przenosić duże obciążenia przy zachowaniu precyzji, płynności i bezpieczeństwa. Nowoczesne układy posiadają systemy automatycznego wyłączania w przypadku przeciążenia, co minimalizuje ryzyko uszkodzeń oraz błędów operacyjnych.

Operator steruje maszyną z kabiny lub za pomocą pilota, mając pełną kontrolę nad ruchem wysięgnika, wciągarki i obrotu nadbudowy. Elektroniczne systemy bezpieczeństwa monitorują parametry pracy, takie jak udźwig, kąt wysięgnika czy przechył pojazdu. Skomplikowana, ale intuicyjna konstrukcja dźwigu pozwala na precyzyjną obsługę nawet ciężkich ładunków oraz pracę w trudnych warunkach terenowych.

Kluczowe Parametry Techniczne Dźwigów Samojezdnych

Wybierając odpowiedni dźwig do konkretnego zadania, kluczowe jest zwrócenie uwagi na jego parametry techniczne. Od nich zależy efektywność i bezpieczeństwo wykonywanych prac. Należy pamiętać, że maksymalny udźwig żurawia samojezdnego zmienia się wraz z długością wysięgnika - im większa odległość, tym mniejsza jest waga elementu, który można przetransportować.

Udźwig żurawia [t, kg]

Maksymalna wartość obciążenia, dla której zaprojektowano urządzenie i dla której producent zapewnia prawidłową jego pracę. Jest to masa, którą sprzęt jest w stanie podnieść przy konkretnym wychyleniu. Dla żurawi maksymalny udźwig jest przyjmowany dla najmniejszej dopuszczalnej długości wysięgnika lub wysięgu. Do udźwigu nie zalicza się masy zblocza dolnego, haka oraz wszystkich urządzeń, które są niedemontowalne. Udźwig należy również zmniejszyć o masę osprzętu (np. chwytak, trawersa).

Moment udźwigu

Wyraża zdolność dźwigu samojezdnego do przeniesienia ładunku w zależności od jego wysięgu. Należy go rozumieć jako ciężar danego ładunku zawieszony na danym wysięgu żurawia.

Wysięg [m]

Odległość pozioma od osi obrotu części obrotowej żurawia do pionowej osi urządzenia ładunkowego (np. haka). Najczęściej ta wysokość to od 20 do 40 metrów, ale może sięgać nawet kilkudziesięciu metrów.

Wysokość podnoszenia [m]

Odległość pionowa od osi ustawienia żurawia do powierzchni oporowej urządzenia ładunkowego, które znajduje się w górnym położeniu roboczym. Wartość maksymalnej wysokości, na jaką można podnieść przenoszony element, maleje wraz ze zwiększeniem jego ciężaru. Uwaga: wysokość podnoszenia należy zmniejszyć o wysokość ładunku oraz długość ewentualnego zawiesia, na którym ładunek jest zawieszony!

Głębokość opuszczania [m]

Odległość pionowa od poziomu ustawienia żurawia do urządzenia ładunkowego znajdującego się w maksymalnym dolnym położeniu. Jest to istotny parametr w przypadku, gdy ładunek ma zostać umieszczony poniżej poziomu podłoża, na którym stoi żuraw samojezdny, np. przy wsparciu prac ziemnych. Głębokość tą można powiększyć o wysokość ładunku i długość zawiesi.

Kąt obrotu [stopnie]

Żuraw samochodowy posiada z reguły możliwość pełnego obrotu wysięgnika (przeważnie jest to cały obrót maszyny), lecz jest ona ograniczona, kiedy na wysięgniku znajduje się ładunek (nie wolno przenosić ładunku nad kabiną samochodu).

Prędkości ruchów roboczych

Podnoszenia/opuszczania [m/min], obrotu [1/m], teleskopowania [m/min]. Prędkość jazdy żurawia samochodowego wyraża się w km/h.

Zdolność pokonywania wzniesień [stopnie]

Największe dopuszczalne pochylenie podłoża, które może być pokonane przez żuraw przy stałej prędkości jazdy transportowej. Najczęściej są to wartości średnio 24 - 26 stopni. W swojej instrukcji eksploatacji posiada on informacje o wartościach maksymalnego nachylenia, na jakim może pracować.

Masa żurawia [t]

Masa własna żurawia z przeciwwagą i wysięgnikiem podstawowym, bez paliwa, z olejem hydraulicznym i minimalnym roboczym napełnieniem płynami chłodzącymi i smarującymi. Jest to istotny parametr w przypadku ograniczeń tonażowych na danym obszarze.

Rodzaje Dźwigów Samojezdnych

Dźwigi samojezdne klasyfikuje się ze względu na typ wysięgnika, rodzaj podwozia oraz napęd, co pozwala łatwiej dopasować rodzaj pojazdu do wykonywanej pracy.

Według typu wysięgnika:

• Dźwigi teleskopowe: Posiadają wysięgnik zbudowany z wysuwanych segmentów, co zapewnia duży zasięg oraz szybkość przygotowania do pracy. Są najbardziej uniwersalne i dominują na rynku. Ich segmentowa budowa pozwala na regulowanie zasięgu i wysokości roboczej, co jest szczególnie przydatne w miejskich i przemysłowych projektach.
• Dźwigi z wysięgnikiem kratowym: Wykorzystują konstrukcję wysięgnika wykonaną z połączonych stalowych elementów tworzących charakterystyczną kratownicę. Taka budowa zapewnia dużą wytrzymałość przy stosunkowo niewielkiej masie własnej. Dźwigi z wysięgnikiem kratowym osiągają bardzo duże udźwigi i zasięgi robocze, dlatego stosowane są głównie w projektach wymagających podnoszenia ekstremalnie ciężkich ładunków.
• Mini-dźwigi: Kompaktowe urządzenia, idealne do pracy w ograniczonych przestrzeniach, np. wewnątrz budynków, na dziedzińcach lub tam, gdzie dostęp jest utrudniony. Pomimo niewielkich rozmiarów, wyposażone są w wysięgniki teleskopowe lub przegubowe pozwalające osiągać zaskakująco duże zasięgi.

Według typu podwozia:

• Żurawie samochodowe: Montowane na podwoziu samochodu ciężarowego.
• Żurawie gąsienicowe: Wykorzystujące podwozie gąsienicowe, zapewniające doskonałą stabilność i zdolność pracy w trudnym terenie.
• Żurawie jezdniowo-terenowe: Połączenie cech żurawi samochodowych i terenowych, umożliwiające poruszanie się zarówno po drogach, jak i w wymagającym terenie.
• Żurawie terenowo-kołowe: Zaprojektowane do pracy w trudnym terenie, z podwoziem kołowym o zwiększonej zdolności do pokonywania przeszkód.

Według rodzaju napędu:

• Spalinowo-mechaniczny
• Spalinowo-elektryczny
• Spalinowo-hydrauliczny

Zastosowanie Dźwigów Samojezdnych

Zakres zastosowania dźwigów samojezdnych jest bardzo szeroki, ponieważ łączy dużą mobilność, wysoki udźwig i możliwość pracy w trudnych warunkach.

• Budownictwo: Wykorzystywane są przy budowie wieżowców, montażu prefabrykatów, konstrukcji stalowych, elementów żelbetowych, dachów, instalacji technologicznych oraz wielkogabarytowych urządzeń przemysłowych. Idealnie nadają się do montażu scen i konstrukcji oświetleniowych w sektorze eventowym.
• Energetyka: Biorą udział w budowie i konserwacji słupów energetycznych, montażu transformatorów oraz pracach serwisowych elektrowni wiatrowych.
• Logistyka i transport: Odpowiadają za załadunki i rozładunki towarów ponadgabarytowych, kontenerów, maszyn i pojazdów w portach, na składowiskach i w bazach transportowych.
• Przemysł ciężki: Używane do przenoszenia ciężkich modułów produkcyjnych, zbiorników ciśnieniowych czy elementów infrastruktury technologicznej.
• Prace awaryjne i ratownicze: Ich uniwersalność sprawia, że dobrze sprawdzają się przy pracach awaryjnych, takich jak usuwanie skutków wichur, podnoszenie elementów konstrukcji po katastrofach budowlanych, podnoszenie przewróconych pojazdów, usuwanie gruzu czy zabezpieczanie budynków po uszkodzeniach.
• Prace miejskie: Montaż oświetlenia ulicznego, demontaż starych gałęzi drzew, prace remontowe w ograniczonej przestrzeni.

Dźwig samojezdny idealnie sprawdza się w pracy miejskiej, ponieważ potrafi działać w ograniczonej przestrzeni, gdzie tradycyjne dźwigi byłyby trudne do zastosowania. Możliwość szybkiego rozstawienia, zwrotność podwozia i kompaktowa konstrukcja pozwalają na wykonywanie prac bez konieczności zamykania dużych obszarów ruchu drogowego. W przemyśle wysoką wartością jest zdolność dźwigu do przenoszenia ciężkich elementów w halach produkcyjnych, na terenach zakładów i w pobliżu istniejącej infrastruktury technologicznej. Jego wszechstronność i mobilność przekładają się na skrócenie czasu realizacji oraz ograniczenie przestojów, co ma ogromne znaczenie ekonomiczne.

Bezpieczeństwo Pracy i Warunki Eksploatacji

Współczesne dźwigi samojezdne projektuje się z myślą o bezpieczeństwie operatora i całego otoczenia pracy. Bezpieczeństwo pracy z dźwigiem samojezdnym opiera się na ścisłym przestrzeganiu procedur technicznych i zasad BHP. Zaawansowane systemy monitorujące obciążenie, automatyczne ograniczniki momentu obciążenia czy stabilizatory hydrauliczne skutecznie minimalizują ryzyko wypadków.

Przygotowanie do Pracy i Ustawienie Dźwigu

Proces przygotowania dźwigu do pracy wymaga doświadczenia i znajomości procedur, ponieważ błędne ustawienie może prowadzić do utraty stabilności. Obejmuje on wybór bezpiecznego miejsca ustawienia, rozłożenie podpór, wypoziomowanie maszyny oraz konfigurację systemów sterowania. Operator sprawdza stan techniczny urządzenia, testuje funkcjonowanie wysięgnika, wciągarki oraz systemów bezpieczeństwa. Kolejnym etapem jest wprowadzenie parametrów pracy w systemie komputerowym, zgodnie z tabelą udźwigu i przewidywanym zasięgiem. Dopiero po wykonaniu wszystkich czynności kontrolnych dźwig może rozpocząć podnoszenie.

Podłoże, po którym przemieszcza się żuraw samojezdny i pracuje, powinno być stabilne i utwardzone. Należy pamiętać, że jest to potężna maszyna, a jej wjazd na delikatne powierzchnie może je uszkodzić. Zabroniona jest praca żurawia samojezdnego nad garażami podziemnymi i innymi konstrukcjami znajdującymi poniżej poziomu podłoża. Szerokość i wysokość przejazdowa musi być wystarczająca, aby żuraw samojezdny mógł wjechać w miejsce prac.

Bezpieczne Operowanie Ładunkiem

Bezpieczne operowanie ładunkiem wymaga współpracy operatora, sygnalisty oraz hakowego. Każdy ładunek musi być odpowiednio zabezpieczony i dobrany do udźwigu maszyny w danej konfiguracji. Operator wykonuje ruchy płynnie i precyzyjnie, unikając gwałtownych zmian kierunku, które mogłyby wpłynąć na równowagę konstrukcji. Czujniki przeciążeniowe monitorują stan maszyny, a systemy kontrolne zapobiegają wykonaniu manewru przekraczającego bezpieczne parametry. Stała komunikacja między członkami zespołu znacząco ogranicza ryzyko wypadków.

Wpływ Warunków Terenowych i Pogodowych

Warunki atmosferyczne i terenowe mają ogromny wpływ na pracę dźwigu samojezdnego. Silny wiatr może powodować kołysanie ładunku, zmniejszając stabilność i precyzję podnoszenia. Opady deszczu i śniegu pogarszają widoczność, a oblodzenie utrudnia rozstawienie podpór. Grunt o niskiej nośności wymaga stosowania dodatkowych środków stabilizujących. Operator musi uwzględniać wszystkie te czynniki, analizując je w czasie rzeczywistym i podejmując decyzje zgodnie z obowiązującymi normami bezpieczeństwa.

Kwalifikacje Operatora Dźwigu Samojezdnego

Aby obsługiwać żurawie samojezdne, należy posiadać specjalne kwalifikacje i uprawnienia, wystawiane przez Urząd Dozoru Technicznego (UDT).

Proces Uzyskiwania Uprawnień

Proces zdobywania kwalifikacji obejmuje szkolenie teoretyczne i praktyczne, podczas którego kandydat poznaje zasady obsługi dźwigów samojezdnych. Aby przystąpić do szkolenia, trzeba być osobą pełnoletnią, legitymować się ukończeniem przynajmniej szkoły podstawowej oraz uzyskać zaświadczenie od lekarza stwierdzające brak przeciwwskazań do prowadzenia żurawia samojezdnego. Kurs na żurawie kategorii II Ż trwa około 40 godzin i kończy się egzaminem państwowym.

Zagadnienia Omawiane na Kursie:

• Wiadomości o dozorze technicznym i wymagania kwalifikacyjne.
• Informacje o udźwigu (prawidłowe odczytywanie wykresów) i pojęcie stateczności urządzenia.
• Budowa żurawi samojezdnych, rodzaje zabezpieczeń.
• Wyposażenie elektryczne, mechaniczne, hydrauliczne, pneumatyczne.
• Obsługa żurawi samojezdnych, obsługa zawiesi i współpraca z hakowymi.
• Warunki bezpiecznej pracy, przepisy BHP związane z obsługą oraz postępowanie w przypadku niebezpiecznego uszkodzenia.
• Praktyka.

Egzamin Państwowy

Termin egzaminu jest wyznaczany maksymalnie do 30 dni roboczych od dnia złożenia kompletnego wniosku. Egzamin przeprowadza komisja kwalifikacyjna w składzie co najmniej dwuosobowym i składa się z części teoretycznej i praktycznej. Część teoretyczna przeprowadzana jest w formie pisemnej; aby ją zaliczyć, należy odpowiedzieć poprawnie na 11 z 15 pytań (ponad 70% pozytywnych odpowiedzi). Pozytywne zaliczenie części teoretycznej jest warunkiem przystąpienia do części praktycznej na urządzeniu.

Po pozytywnym wyniku egzaminu z obu części, Urząd Dozoru Technicznego wydaje odpowiednie zaświadczenie kwalifikacyjne uprawniające do obsługi danego typu żurawia.

Termin Ważności Uprawnień i Ich Przedłużanie

Zaświadczenia kwalifikacyjne do obsługi żurawi samojezdnych są ważne od 5 do 10 lat, w zależności od rodzaju urządzenia. Na 3 miesiące przed upływem ich ważności należy złożyć wniosek o przedłużenie uprawnień w UDT.

Zgodnie z Rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r. w sprawie sposobu i trybu sprawdzania kwalifikacji oraz przedłużania ważności zaświadczeń, warunkiem przedłużenia uprawnień jest czynne wykonywanie zawodu przez co najmniej 3 lata w okresie ostatnich 5 lat ważności zaświadczenia. Wniosek o przedłużenie można złożyć w formie elektronicznej poprzez portal eUDT (wymaga profilu zaufanego lub podpisu kwalifikowanego) lub tradycyjnie.

Ważne: Zaświadczenia kwalifikacyjne wydane na podstawie postępowań wszczętych przed 01.06.2019 r. (nieposiadające na dokumencie daty ważności) tracą ważność 01.01.2024 r. Wniosek o przedłużenie należy złożyć nie później niż 3 miesiące przed upływem okresu ważności, w przeciwnym razie zaświadczenie nie zostanie przedłużone.

Rozszerzenie Uprawnień

Ustawodawca rozszerzył uprawnienia i wszyscy, którzy pozytywnie przeszli egzaminy na żurawie samojezdne, mają możliwość obsługi żurawi HDS (hydrauliczny dźwig samochodowy) i żurawików stacjonarnych, bez ograniczenia tonażowego i wysięgu. Ważne jest, że do obsługi dźwigu samochodowego nie trzeba posiadać prawa jazdy kategorii C - uprawnienia UDT dotyczą tylko i wyłącznie zainstalowanego na samochodzie urządzenia.
