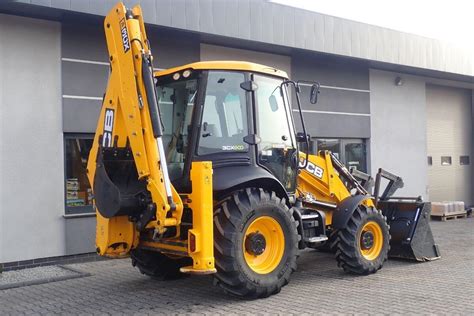

Koparko-ładowarka JCB 3CX: Budowa i Działanie

Koparko-ładowarki typu backhoe loader, takie jak JCB 3CX, to jedne z najbardziej uniwersalnych maszyn budowlanych, niezbędnych na wielu inwestycjach. Ich wielozadaniowość, wysoka wydajność oraz stosunkowo niskie koszty eksploatacji sprawiają, że stanowią świetną alternatywę dla zakupu oddzielnie ładowarki i koparki. Wśród producentów tych maszyn wyróżnia się brytyjska marka JCB, która od lat dostarcza niezawodne rozwiązania na rynek budowlany. Dla wielu operatorów w Polsce i Europie pojęcia "maszyny budowlane" i "JCB 3CX" są niemal tożsame. Żółta koparko-ładowarka z charakterystycznym logo to najczęściej spotykany widok na placach budowy od ponad 40 lat.

Historia i Rozwój JCB 3CX

Co stoi za fenomenem maszyny JCB 3CX? To połączenie wszechstronności, niezawodności i ciągłych innowacji, które sprawiły, że 3CX stał się synonimem swojej klasy. Historia 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Jednak prawdziwa dominacja rozpoczęła się wraz z serią "3C". Model 3CIII z 1977 roku sprzedał się w ogromnych ilościach.

Wersje i Charakterystyka JCB 3CX

Koparko-ładowarka JCB 3CX łączy w sobie funkcje kopania, ładowania i przewożenia materiału, eliminując potrzebę posiadania kilku różnych maszyn. Na przestrzeni lat powstało wiele wersji i innowacji, które umocniły jej pozycję na rynku:

• Sitemaster: To najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie, skierowana do ogólnych prac budowlanych.
• Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne.
• ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.

Kluczowe Innowacje Technologiczne

• Przesuw Boczny (Sideshift): Ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy.
• Silnik JCB Dieselmax/EcoMax: W 2004 roku JCB dokonało rewolucji, zastępując dotychczasowe silniki Perkins własną konstrukcją. Silnik JCB EcoMAX nie wymaga systemu oczyszczania gazów spalinowych ani wysokiej klasy olejów odpornych na wysoką temperaturę, co znacznie obniża koszty eksploatacji. Ponadto nie jest konieczne używanie AdBlue. Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109KM) i momentu obrotowego już od 1200 obr./min., a co za tym idzie zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego. Charakteryzuje się o 16% mniejszym zużyciem paliwa. Producenci JCB zwracają uwagę na spełnianie norm emisji spalin (zgodnie z kolejnymi standardami Stage/Tier).
• TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią. W połączeniu z sześciobiegową skrzynią montowaną standardowo w modelach Powershift, obniża zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%. Blokada momentu pozwala osiągnąć nawet 25% oszczędności.

Budowa i Działanie Mostu Napędowego

Most napędowy w koparko-ładowarce JCB 3CX to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. To zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę. Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym).

Przekładnia Główna (Wałek Ataku i Koło Talerzowe)

Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie. W centralnej części mostu ("główce") dzieje się cała magia rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej (a tym samym zwiększenia momentu obrotowego).

Anatomia Awarii Przekładni Głównej

• Objawy: Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.
• Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej (np. bez odpowiednich dodatków EP - Extreme Pressure) może prowadzić do zużycia wałka ataku i koła talerzowego.

Mechanizm Różnicowy (Dyferencjał)

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Mechanizm różnicowy (dyferencjał) pozwala kołom obracać się z różnymi prędkościami, co jest kluczowe podczas skręcania - koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej i musi obracać się wolniej. Wewnątrz kosza znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.

Problemy i Rozwiązania w Dyferencjale

• Problem z dyferencjałem: Jego wadą jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.
• Rozwiązanie: Blokada mechanizmu różnicowego.
  • Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
  • Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia. System LSD ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon.

Anatomia Awarii Dyferencjału

• Objawy: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.
• Przyczyny: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.

Półoś Napędowa

Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. To długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście. Półoś jest zaprojektowana jako "bezpiecznik" w układzie.

Anatomia Awarii Półosi

• Przyczyny: Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie), co może prowadzić do ukręcenia półosi.

Zwolnica Planetarna

Zwolnica planetarna jest absolutnie kluczowym i najbardziej genialnym elementem mostu napędowego w ciężkiej maszynie. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła.

Działanie Przekładni Planetarnej

1. Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
2. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
3. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
4. Satelity są osadzone w masywnym jarzmie (nośniku), który jest połączony bezpośrednio z piastą koła.

Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).

Anatomia Awarii Zwolnicy Planetarnej

• Objawy: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
• Przyczyna nr 1: Awaria Oleju. Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone), co prowadzi do pracy "na sucho".
• Przyczyna nr 2: Awaria Łożysk. Zużyte lub uszkodzone łożyska mogą prowadzić do nieprawidłowego działania całego mechanizmu.
• Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.

Diagnostyka Mostu Napędowego na Podstawie Oleju

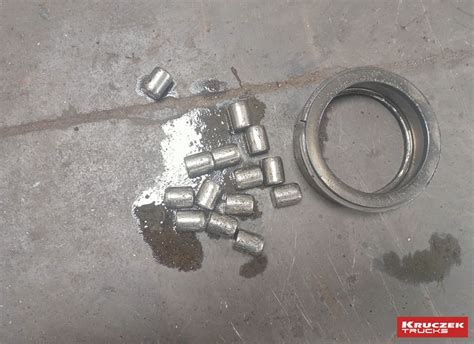

Stan oleju w moście napędowym to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.

• "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym zużycia.
• Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To nie są opiłki z kół zębatych. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
• Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
• Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe, lecz chemicznie zużyty olej, który stracił swoje właściwości smarne i przekształcił się w pastę.

Inne Przyczyny Awarii Mostu Napędowego

• Praca na Niskim Poziomie Oleju: Spowodowana wyciekami, prowadzi do przyspieszonego zużycia wszystkich komponentów.
• Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.

Ramiona i Dźwignie w JCB 3CX

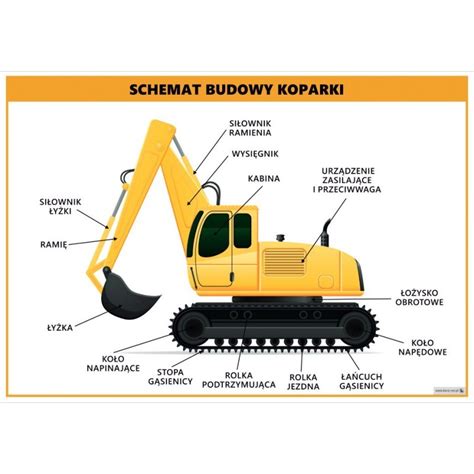

Ramię Koparkowe

W JCB ramię koparkowe składa się z ramienia boom i ramienia dipper, w którym jest wysuw, do którego doczepiona jest łyżka. Blokada boom, czyli element w kształcie litery T na koniku (kingpost), służy do zabezpieczenia ramienia przed opadaniem, na przykład w trakcie jazdy, kiedy jest ono nieużywane.

Ramię Ładowarki

Ramię ładowarki zostało wyposażone w wielofunkcyjną łyżkę z widłami typu 6w1, której pojemność to 1 m³, a szerokość 2,35 m. Urządzenie ma duży zasięg pracy. Maksymalna wysokość załadunku ramienia ładowarki to aż 3,2 m, a wyładunku 2,72 m. Na pełnej wysokości ma zasięg 1,37 m i potrafi na tę wysokość podnieść 3169 kg. Natomiast siła skrawania łyżki to ponad 6,5 tony - 6531 kg, a siła zrywania w ramionach łyżki to 4732 kg.

Parametry Pracy Ramion

Ramię koparki może kopać na głębokości niemal 6 metrów, dokładnie 5,97 m. Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwem to 719 kg, a bez wysuwu to 1451 kg. Natomiast siła skrawania łyżki to nawet 6228 kg.

Komfort i Bezpieczeństwo Operatora

W JCB 3CX dużą uwagę przywiązano do ergonomii i bezpieczeństwa. Kabina jest przestronna, wyciszona, a sterowanie joystickami lub tradycyjnymi dźwigniami zapewnia intuicyjną obsługę. Komfort operatorowi zapewnia niski poziom hałasu w czasie pracy. Ponadto JCB 3CX wyróżnia się obniżonym poziomem hałasu, co podnosi komfort pracy.

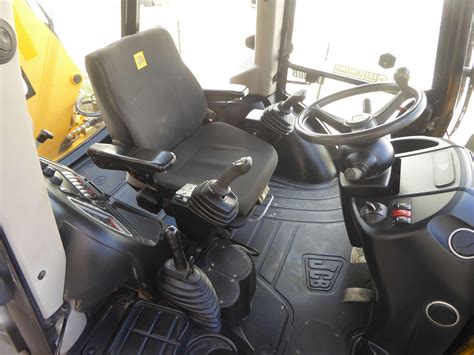

Wyposażenie Kabiny

• W kabinie znajduje się ekran boczny, który pozwala kontrolować m.in. audio, telefon, a także dostarcza wiele informacji na temat stanu maszyny, wysyła alerty serwisowe i opisuje jej funkcje.
• Na wyposażeniu koparki jest podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania pracujący niezależnie od silnika głównego.
• Kabina posiada klimatyzację, a nawet klimatyzowany schowek na jedzenie.
• Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora.

Systemy Wspomagające Pracę i Bezpieczeństwo

• System SmoothRide JCB minimalizuje przechyły w czasie jazdy.
• Wspomaganie hamulców oraz system Powerslide umożliwiają szybko i bezpiecznie zmienić położenie koparki.
• Bezpieczeństwo pracy zapewniają takie elementy jak: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem.

Specyfikacje Techniczne JCB 3CX

JCB 3CX to jeden z najbardziej rozpoznawalnych i cenionych modeli koparko-ładowarek na rynku. Jej wszechstronność, kompaktowe rozmiary i wysoka wydajność w połączeniu z nowoczesnym silnikiem JCB EcoMAX czynią z niej atrakcyjną propozycję dla firm budowlanych, drogowych czy komunalnych. Dzięki zastosowaniu zaawansowanych rozwiązań inżynierskich oraz dbałości o komfort operatora, JCB 3CX z powodzeniem realizuje najbardziej wymagające zadania, zapewniając efektywność, niezawodność i dobrą relację jakości do ceny.

Przykładowe Dane Techniczne (mogą się różnić w zależności od wersji i rocznika):

Utrzymanie i Serwisowanie

JCB 3CX to maszyny niezwykle trwałe, ale lata ciężkiej pracy robią swoje. Niezależnie od rocznika i wersji Twojej maszyny, jej legendarna niezawodność zależy od regularnego serwisu i jakości części. Łatwy serwis - system CANBUS informuje o niezbędnych przeglądach, maszyny projektowane są w taki sposób aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem.

Typowe Problemy Wymagające Serwisu

• Luzy: To problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
• Wycieki hydrauliczne: Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
• Silnik: Sprawdź, czy nie dymi nadmiernie i czy równo pracuje.

Dostępne Części Zamienne i Konserwacja
