W świecie modelarstwa, dążenie do realizmu często prowadzi do poszukiwania innowacyjnych rozwiązań. Jednym z nich jest uzyskanie efektu "rosnącej trawy" za pomocą elektrostatycznej sadzarki. Urządzenie to, choć gotowe produkty są kosztowne, można zbudować samodzielnie. Proces ten wymaga podstawowej wiedzy elektrycznej i pomysłowości, ale pozwala znacząco obniżyć koszty.
Zasada Działania Elektrostatycznej Sadzarki
Elektrostatyczna sadzarka to urządzenie, które powoduje naładowanie tzw. trawki elektrostatycznej, czyli "włosków" z tworzywa sztucznego. Dzięki temu po wysypaniu ich na powierzchnię pokrytą klejem stają "na sztorc". Tym sposobem uzyskuje się w modelarstwie efekt rosnącej trawy, co jest kluczowe dla realistycznych dioram i makiet. Pomiędzy "sitkiem" a podłożem wytwarzane jest pole elektrostatyczne, powodujące, że sypana w polu trawa jest ustawiana wzdłuż linii pola. Inaczej mówiąc, trawka wysypywana z "sitka" jest ustawiana pionowo na podłożu.
Koszty i Motywacja do Samodzielnej Budowy
Gotowa sadzarka to wydatek rzędu 300-400 zł, co dla wielu modelarzy jest znaczącym obciążeniem budżetu. "Sadzarka jest bardzo droga", co jest główną motywacją do samodzielnego konstruowania. Samo zmajstrowanie elektrosadzarki wymaga pomysłowości i podstawowej wiedzy elektrycznej, a uzyskane oszczędności często równoważą trudy konstrukcji.
Komponenty i Ich Pozyskiwanie
Źródło Wysokiego Napięcia (WN)

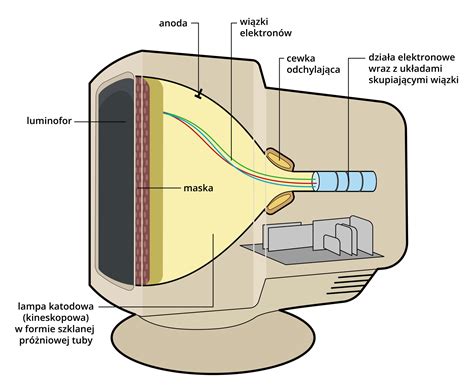

Kluczowym elementem sadzarki jest układ generujący wysokie napięcie. Często wykorzystuje się do tego transformator WN z monitorów komputerowych CRT lub telewizorów. "W oryginale pracował on w identycznym układzie jak trafo autora." Problemem jednak bywa, że "nie da się wyodrębnić z telewizora lub monitora samego układu WN".
Powielacz napięcia jest elementem, z którego "wychodzi przewód do kineskopu - zakończony charakterystycznym "grzybkiem"". Choć "zrobienie powielacza jest jednak dość trudne", to często łatwiej jest go pozyskać z gotowego urządzenia. Próby uzyskania wysokiego napięcia mogą być problematyczne. W jednym z przypadków, z monitora, gdzie zasilanie wynosiło 18V DC, a w projekcie użyto 16V AC (co po stronie DC daje prawie tyle samo), uzyskane napięcie WN wynosiło około 5kV (mierzone sondą WN o rezystancji 560 MΩ, częstotliwość impulsów na bramce MOSFET-a około 15 kHz). W monitorze właściwie jest 9-12 kV, jednak w próbach nie udało się uzyskać tak wysokiej wartości. Nawet dodanie reszty elementów odchylania (cewki, kondensatory) nie pomogło.
Obudowa i Głowica Sadząca
Obudowa głowicy sadzącej może być wykonana z improwizowanych elementów. Jedno z rozwiązań to "najtańsza latarka na dwa ogniwa R20 z hipermarketu". W miejscu szkła i odbłyśnika umieszcza się "sitko z polistyrenu 1 mm z wywierconymi 2 mm otworkami". Alternatywne podejście Grzegorza TT obejmowało wykorzystanie "monitora komputerowego "Herkules", węża ogrodowego, kolanka rury kanalizacyjnej i sitka kuchennego". "Najdroższą rzeczą w tym wszystkim było to sitko, które kupiłem za całe 6 zł."
Aspekty Techniczne i Wyzwania
Napięcie i Zasilanie
Na uzyskane wysokie napięcie (WN) ma wpływ częstotliwość - "im mniejsza tym wyższe WN". Niestety, "wtedy niemożebnie toto piszczy". W niektórych próbach uzyskano jedynie około 5kV, podczas gdy Grzegorz TT osiągnął napięcie 20 kV, co pozwalało "bez problemu "ustawiać w pionie" włókna o długości ponad 10mm".
Diody i Inne Elementy
Ważnym elementem układu jest dioda. "Zamiast diody BAT49 zastosowano BY399 (taka była w monitorze, BAT49 padała)". Początkowe efekty bywały marne, a "niewiele trawek stoi". Co więcej, "po zbliżeniu wylotu na kilka cm od podłoża zaczyna działać odwrotnie, jak odkurzacz - pole elektryczne zbiera trawkę z podłoża do sadzarki".
Izolacja i Bezpieczeństwo
Kwestia izolacji jest kluczowa ze względu na wysokie napięcie. "Dokładnie chodzi mi o kwestię izolacji żeby nie "kopało" bo tu mamy do czynienia z co prawda śmiesznym natężeniem ale dość wysokim napięciem." Bezpieczeństwo można zapewnić, stosując "obudowę izolacyjną, przewody w izolacji silikonowej, sitko z plastikowym uchwytem - bez problemów można zapewnić izolację. Do tego odrobina zdrowego rozsądku."
Praktyczne Wskazówki Dotyczące Użycia
Przygotowanie Podłoża
Przed aplikacją trawy należy odpowiednio przygotować podłoże. Można "pomalować placek farbami akrylowymi w odcieniach brązu, w niektórych miejscach wysypać pyłem piaskowym".
Klej Elektroprzewodzący
Wybór kleju jest niezwykle ważny. "Informacji jest mało, bo temat jest tak oczywisty, że nikt nad nim nie dyskutuje. Klej musi być elektroprzewodzący, czyli wodorozcieńczalny."
Działanie Sitka
"Sitko" pełni funkcję zbiornika na trawkę elektrostatyczną. "Pomiędzy "sitkiem" a podłożem wytwarzane jest pole elektrostatyczne, powodujące, że sypana w polu trawa jest ustawiana wzdłuż linii pola." Nierzadko pojawia się pytanie, "czy trawa powinna zostać "wstępnie" naelektryzowana w sitku? Czyli czy sitko powinno być pod napięciem?" Zgodnie z zasadą działania, sitko jest częścią obwodu generującego pole.
AUĆ! To najlepszy sposób na modelowanie trawy na kolei
Potrzeba Efektywnego Urządzenia
W przypadku dużych powierzchni, takich jak "spory placek. 1,30x4,14 m", potrzeba skutecznego i powtarzalnego urządzenia staje się oczywista, ponieważ "obsadzenie takiego areału jest czasochłonne".
Dostępność Informacji i Wsparcie Społeczności
Temat budowy sadzarek jest często poruszany na forach modelarskich, choć "czasami potrzeba kilku godzin żeby dokopać się do interesujących nas rzeczy". Jest to "kwestia wprawy i sformułowania pytania dla wyszukiwarki". Modelarze często dzielą się swoimi doświadczeniami, schematami i rozwiązaniami, oferując pomoc, na przykład: "Gdyby kogoś to interesowało to mam schemat i płytkę w Eaglu do mojej konstrukcji." Wymiana doświadczeń i "zdjęcionka na forum" są niezwykle cenne dla każdego, kto "jest przysłowiowa noga z elektryki", ale ma "chęci do majstrowania".
