Elektrozawór Szybkozłącza Łyżki JCB 3CX: Budowa i Działanie

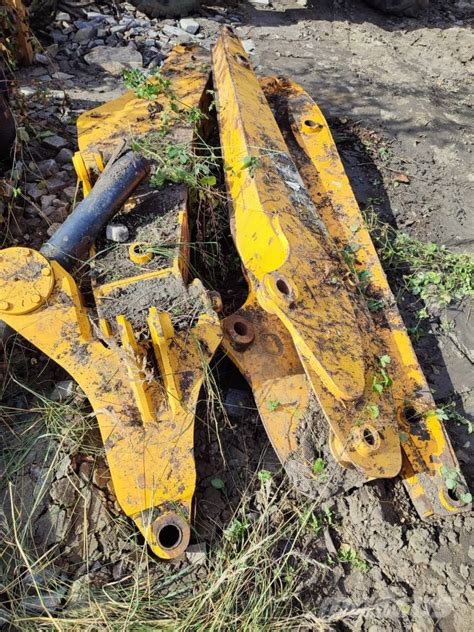

Koparko-ładowarka JCB 3CX to niezwykle wszechstronna maszyna budowlana, której funkcjonalność w dużej mierze zależy od możliwości szybkiej wymiany osprzętu roboczego, a w szczególności łyżki. Łyżka, jako podstawowe narzędzie, umożliwia wykonywanie szerokiego zakresu prac, od precyzyjnych wykopów fundamentów, przez rowy instalacyjne, po załadunek materiałów sypkich i prace wykończeniowe terenu.

W zależności od specyfiki zadań, koparko-ładowarka JCB 3CX może być wyposażona w różne typy łyżek:

• Łyżka wąska (zwykle o szerokości od 20 do 40 cm) - idealna do precyzyjnych prac.
• Łyżka szeroka - przeznaczona do załadunku i transportu dużych ilości materiałów.
• Łyżka skarpowa (bez zębów) - doskonała do prac wykończeniowych i wyrównywania terenu.
• Łyżka kopiąca - zaprojektowana do pracy w twardym podłożu.

Wybór odpowiedniej łyżki do JCB 3CX jest kluczowy i zależy od rodzaju wykonywanych prac, warunków terenowych oraz specyficznych wymagań projektu. Łyżki te są projektowane z myślą o maksymalnej wytrzymałości i długim okresie eksploatacji, a ich główne elementy konstrukcyjne często pokrywane są substancjami ochronnymi, takimi jak farby antykorozyjne oraz powłoki antyścieralne, zabezpieczające przed rdzą i nadmiernym zużyciem.

Szybkozłącza w Koparko-Ładowarkach JCB

To, co czyni koparko-ładowarkę JCB 3CX lub 4CX tak wszechstronną maszyną na placu budowy, to przede wszystkim możliwość błyskawicznej zmiany osprzętu. Szybkozłącze (Quickhitch) to innowacyjne rozwiązanie, które przekształca maszynę w prawdziwego "kombajna budowlanego". W ciągu zaledwie kilku minut operator może zamienić przednią łyżkę na widły, zamiatarkę czy pług, a tylną łyżkę koparkową na młot wyburzeniowy lub wiertnicę.

Firma JCB kładzie szczególny nacisk na bezpieczeństwo, dlatego wszystkie szybkozłącza, zarówno manualne, jak i hydrauliczne, są projektowane tak, aby przewyższać obowiązujące i przyszłe regulacje prawne. Wypięcie się osprzętu podczas pracy jest jedną z najniebezpieczniejszych sytuacji na budowie, dlatego systemy blokujące są kluczowym elementem konstrukcji.

Typy Szybkozłączy JCB

W koparko-ładowarkach JCB można wyróżnić dwa główne typy szybkozłączy:

1. Szybkozłącze Manualne

Jest to najprostsze i najbardziej niezawodne rozwiązanie, charakteryzujące się niższą ceną zakupu i niemal bezawaryjną konstrukcją. Mechanizm działania polega na ręcznym blokowaniu i zwalnianiu sworzni łyżki przez operatora, zazwyczaj za pomocą dedykowanego pręta lub klucza.

Jak działa szybkozłącze manualne?

Operator podjeżdża do osprzętu, zaczepia górną belkę, a następnie ręcznie przesuwa i blokuje dolne sworznie ryglujące. W przypadku szybkozłączy manualnych typu sprężynowego, mechanizm ten opiera się na jednym stałym sworzniu (przednim) i jednym ruchomym (tylnym), osadzonym na potężnej sprężynie. Aby zwolnić łyżkę, operator musi opuścić kabinę i za pomocą długiego klucza pokonać siłę sprężyny, odciągając ruchomy sworzeń. Aby zapiąć nową łyżkę, operator "łapie" przedni sworzeń łyżki, a następnie dociska ją do szybkozłącza, aż tylny sworzeń zatrzaśnie się na swoim miejscu.

Kluczowy Element Bezpieczeństwa: Po zapięciu łyżki, absolutnie kluczowe jest włożenie stalowego sworznia zabezpieczającego, który mechanicznie blokuje ruchomą szczękę. Zapobiega to przypadkowemu zwolnieniu osprzętu, nawet w przypadku awarii sprężyny.

Zalety szybkozłącza manualnego:

• Niższa cena zakupu.
• Prosta, niemal bezawaryjna konstrukcja.
• Niższa waga.

Wady szybkozłącza manualnego:

• Konieczność opuszczenia kabiny przy każdej zmianie osprzętu, co jest czasochłonne i niewygodne, zwłaszcza w trudnych warunkach pogodowych.
• Istnieje ryzyko błędu operatora (np. niezabezpieczenie łyżki).

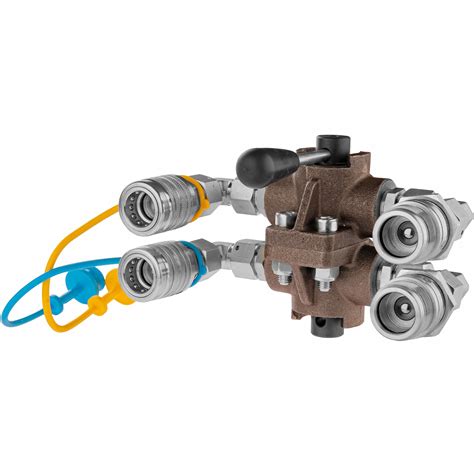

2. Szybkozłącze Hydrauliczne

Jest to rozwiązanie stawiające na maksymalną wydajność i komfort pracy. Cały proces zwalniania i ryglowania sworzni odbywa się za pomocą siłownika hydraulicznego, sterowanego przyciskiem z wnętrza kabiny, co pozwala na błyskawiczną zmianę osprzętu bez konieczności opuszczania maszyny.

Jak działa szybkozłącze hydrauliczne?

Ruchomy sworzeń ryglujący jest poruszany siłownikiem hydraulicznym. Nowoczesne szybkozłącza hydrauliczne JCB posiadają podwójny, niezależny mechanizm blokujący, co znacząco podnosi poziom bezpieczeństwa.

Mechanizm Bezpieczeństwa (Podwójna Blokada):

1. Siłownik hydrauliczny wysuwa sworzeń ryglujący, który blokuje łyżkę.
2. Dodatkowo, mechaniczna zapadka (hak) automatycznie opada na sworzeń, blokując go w pozycji wysuniętej.

Aby zwolnić łyżkę, operator musi aktywować siłownik hydrauliczny oraz wykonać celowy ruch "zwinięcia" szybkozłącza, aby podnieść mechaniczną zapadkę. To sprawia, że przypadkowe zwolnienie osprzętu jest praktycznie niemożliwe.

Zalety szybkozłącza hydraulicznego:

• Ekstremalna oszczędność czasu - zmiana osprzętu trwa sekundy.
• Pełna kontrola i bezpieczeństwo (operator widzi wskaźnik zapięcia).
• Brak konieczności opuszczania kabiny.
• Najwyższy poziom bezpieczeństwa dzięki podwójnym, niezależnym blokadom.

Wady szybkozłącza hydraulicznego:

• Wyższy koszt zakupu.
• Waga szybkozłącza hydraulicznego (np. 72 kg) może być paradoksalnie niższa niż manualnego (95 kg) w niektórych konfiguracjach.

Współpraca z Szybkozłączem Miller i Instalacją JCB 3CX

Pojawia się wyzwanie w przypadku chęci połączenia szybkozłącza hydraulicznego Miller z dwukierunkowym siłownikiem działania z koparko-ładowarką JCB 3CX, gdy oryginalna instalacja hydrauliczna maszyny jest "uboższa" w stosunku do zaleceń producenta szybkozłącza. Kluczowe kwestie do rozważenia to:

• Ciśnienie pracy siłownika: Należy upewnić się, czy maksymalne ciśnienie pracy siłownika szybkozłącza jest zgodne z ciśnieniem roboczym instalacji hydraulicznej maszyny JCB 3CX. Jeśli ciśnienie w maszynie jest wyższe, istnieje ryzyko uszkodzenia uszczelnień siłownika. W takim przypadku może być konieczne zastosowanie dodatkowego zaworu przelewowego.
• Sterowanie siłownikiem: W oryginalnej instalacji JCB 3CX, sterowanie ruchem siłownika łyżki odbywa się poprzez rozdzielacz. W przypadku szybkozłącza hydraulicznego, siłownik odpowiedzialny jest za ruch sworzni blokujących. Warto zrozumieć, dlaczego w oryginalnej instalacji występuje dodatkowe sterowanie rozdzielaczem od otwierania i zamykania łyżki, podczas gdy ciśnienie w układzie jest stałe. Może to wynikać z potrzeby precyzyjnego sterowania siłą docisku lub pozycjonowania łyżki w specyficznych zastosowaniach.

Montaż mechaniczny szybkozłącza jest zazwyczaj prosty, jednak podłączenie hydrauliki do sterowania siłownikiem wymaga poprowadzenia dodatkowej linii hydraulicznej z rozdzielacza do końca ramienia i podpięcia jej do panelu sterowania w kabinie. Jest to zadanie wymagające wiedzy technicznej i doświadczenia.

Specjalistyczne Warianty Szybkozłączy JCB

JCB oferuje również bardziej wyspecjalizowane warianty szybkozłączy, które jeszcze bardziej zwiększają wszechstronność maszyny:

• Hydrauliczne ze zintegrowanymi widłami (np. model 980/89808): To innowacyjne rozwiązanie, w którym widły do palet są na stałe zintegrowane z konstrukcją szybkozłącza. Operator może szybko podjąć łyżkę "na widły" lub zrzucić ją i natychmiast pracować samymi widłami, bez konieczności odpinania czegokolwiek.
• Q-Fit (np. model 126/03126): System mocowania popularny w ładowarkach teleskopowych i rolnictwie, zapewniający szybką i bezpieczną wymianę osprzętu.

Tylne szybkozłącze jest elementem, który decyduje o tempie pracy koparko-ładowarki. Możliwość błyskawicznej zmiany łyżki kopiącej 600 mm na szeroką łyżkę skarpową lub potężny młot hydrauliczny to podstawa nowoczesnej wydajności.

Konserwacja i Kontrola Szybkozłączy

Aby zapewnić długą żywotność i niezawodność szybkozłączy, kluczowe jest regularne przeprowadzanie czynności konserwacyjnych:

• Smarowanie: Absolutna podstawa. Wszystkie punkty ruchome - sworznie ryglujące, zawiasy, punkty obrotu siłownika - muszą być regularnie smarowane.
• Kontrola Węży (w wersji hydraulicznej): Należy regularnie sprawdzać stan węży hydraulicznych dochodzących do siłownika szybkozłącza, szukając przetarć, pęknięć i wycieków.
• Kontrola Luzów: Trzeba sprawdzać, czy po zapięciu łyżka nie ma nadmiernego luzu na szybkozłączu. Luz oznacza zużycie sworzni ryglujących lub gniazd w "uszach" łyżki.
• Kontrola Siłownika (w wersji hydraulicznej): Należy obserwować siłownik pod kątem "pocenia się" lub wycieków, które świadczą o zużyciu uszczelnień.

Często Zadawane Pytania dotyczące Szybkozłączy

• Czy łyżka od szybkozłącza manualnego pasuje do hydraulicznego? Tak, w obrębie tego samego systemu (np. standardowe mocowanie JCB 45mm) obie wersje szybkozłącza współpracują z tymi samymi sworzniami.
• Kupiłem szybkozłącze, ale łyżka ma luz. Co robić? Jeśli szybkozłącze jest nowe, problemem są zużyte gniazda (otwory) w łyżce. Należy je zregenerować przez roztoczenie i wspawanie nowych tulei.
• Jak bezpiecznie podpiąć osprzęt na pochyłym terenie? Zawsze staraj się to robić na płaskim, stabilnym gruncie. Jeśli musisz to zrobić na pochyłości, upewnij się, że maszyna jest stabilna, a osprzęt leży płasko.
• Co oznacza, że szybkozłącze jest "rewersyjne" (dwustronne)? Oznacza to, że można na nim zapiąć łyżkę w standardowej pozycji (do kopania) oraz obróconą o 180 stopni (do skarpowania przodem).
• Czy mogę sam zamontować szybkozłącze hydrauliczne? Montaż mechaniczny jest prosty, jednak podłączenie hydrauliki wymaga poprowadzenia dodatkowej linii hydraulicznej z rozdzielacza i podpięcia jej do panelu sterowania w kabinie.

Szybkozłącze to inwestycja, która zwraca się każdego dnia w zaoszczędzonym czasie i zwiększonej wszechstronności maszyny. Dostępne są również alternatywy dla oryginalnych części w konkurencyjnych cenach, oferujące zarówno wersje manualne, jak i hydrauliczne, pasujące do większości maszyn na rynku. Pamiętaj również o ochronie układu hydraulicznego maszyny poprzez stosowanie wysokiej jakości filtrów.
