W układach hydraulicznych ciągników rolniczych, elektrozawory odgrywają kluczową rolę w sterowaniu przepływem oleju, co przekłada się na działanie poszczególnych maszyn i funkcji. Zrozumienie ich zasady działania oraz potencjalnych problemów jest niezbędne dla prawidłowej eksploatacji sprzętu.
Zasada działania elektrozaworu hydraulicznego

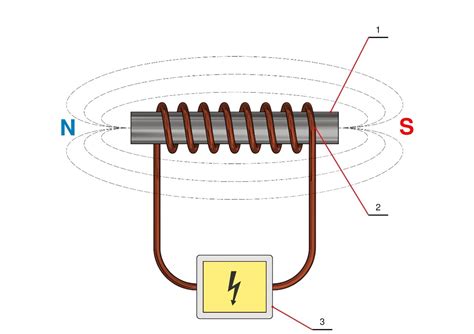

Podstawowa zasada działania elektromagnetycznego zaworu kierunkowego polega na wykorzystaniu energii elektrycznej do sterowania przepływem płynu hydraulicznego. Po podaniu napięcia na elektromagnes, generowane jest pole magnetyczne, które napędza popychacz. Ruch popychacza powoduje względny ruch szpuli zaworu, co z kolei prowadzi do otwarcia lub zamknięcia odpowiednich kanałów olejowych. W ten sposób sterowany jest przepływ oleju do siłowników lub innych odbiorników.
Elektrozawory mogą być sterowane mechanicznie lub elektrohydraulicznie. W przypadku sterowania mechanicznego, zawór jest uruchamiany za pomocą dźwigni lub innych elementów mechanicznych. Sterowanie elektrohydrauliczne wykorzystuje sygnały elektryczne do aktywacji elektromagnesu, co pozwala na bardziej precyzyjne i zautomatyzowane sterowanie.
Ważnym aspektem działania zaworów jest tzw. precyzja dopasowania, czyli luz między korpusem zaworu a suwakiem. Musi być on ściśle kontrolowany, aby zapewnić stabilność jakości pracy zaworu. Nadmierny wyciek wewnętrzny, będący zjawiskiem normalnym w pewnym zakresie, może wpływać na wydajność pracy siłowników i prowadzić do nieprawidłowości w działaniu układu.
Problemy z układem hydraulicznym po utracie oleju
Utrata całego oleju z układu hydraulicznego, na przykład w wyniku nieszczelności przewodu, może prowadzić do poważnych problemów z działaniem ciągnika. W opisanym przypadku, po uzupełnieniu oleju i próbie uruchomienia, wystąpiły błędy diagnostyczne (F2, F20, F22, F31, F33, F35, F38), a następnie pozostały błędy F2, F31, F38. Zjawisko to może być spowodowane kilkoma czynnikami:
- Zapowietrzenie układu: Brak oleju w układzie powoduje zasysanie powietrza. Powietrze w układzie hydraulicznym uniemożliwia prawidłową pracę synchronizatorów i może prowadzić do błędów w działaniu skrzyni biegów.
- Uszkodzenie elementów hydraulicznych: Praca układu bez oleju może doprowadzić do zatarcia lub uszkodzenia pomp, zaworów, siłowników i innych komponentów.
- Zanieczyszczenie układu: W trakcie ubytku oleju lub podczas jego uzupełniania, do układu mogły dostać się zanieczyszczenia, które blokują pracę precyzyjnych elementów, takich jak suwaki zaworów.
W przypadku wystąpienia błędów, takich jak F2, F31, F38, konieczna jest szczegółowa diagnostyka układu hydraulicznego i skrzyni biegów. Może być potrzebne odpowietrzenie układu, sprawdzenie stanu filtrów, a w skrajnych przypadkach nawet wymiana uszkodzonych podzespołów.
Budowa i rodzaje układów hydraulicznych w ciągnikach
Układ hydrauliczny w ciągniku rolniczym jest kluczowy dla przenoszenia energii i sterowania różnorodnymi funkcjami maszyny. Dzieli się on na dwa główne typy:
Układ otwarty (Open Center, OC)
W tym systemie, pompa hydrauliczna o stałym wydatku tłoczy olej w sposób ciągły, niezależnie od zapotrzebowania. Olej krąży w układzie, a jego nadmiar jest kierowany z powrotem do zbiornika przez zawór przelewowy. System ten jest prostszy konstrukcyjnie, ale może być mniej efektywny energetycznie.
Układ zamknięty (Load Sensing, LS)
Wykorzystuje on pompę o zmiennym wydatku, która dostosowuje ilość tłoczonego oleju do aktualnego zapotrzebowania. Gdy zapotrzebowanie na olej jest niskie, pompa zmniejsza wydatek, co przekłada się na mniejsze zużycie paliwa. System LS jest bardziej zaawansowany technologicznie i zapewnia lepszą efektywność pracy.
W nowoczesnych ciągnikach, takich jak Fendt 300 Vario, stosowane są pompy o wysokiej wydajności (np. 110 l/min) z systemem Load Sensing, co zapewnia efektywne zarządzanie przepływem oleju.
Filtrowanie oleju i jego znaczenie
Olej hydrauliczny jest podatny na zanieczyszczenia, które mogą pochodzić z różnych źródeł. Powszechną praktyką jest stosowanie filtrów w celu ich eliminacji. Jednak standardowe, proste filtry sitowe mogą nie być wystarczająco dokładne, aby usunąć drobne cząsteczki zanieczyszczeń.
Precyzja dopasowania elementów w elektromagnetycznych zaworach kierunkowych jest często wyższa niż dokładność filtracji standardowych filtrów. Z tego powodu, drobne zanieczyszczenia mogą łatwo blokować suwak zaworu, prowadząc do jego awarii. W przypadku zaworów o wysokiej precyzji zaleca się stosowanie bardziej zaawansowanych urządzeń filtrujących, takich jak filtry z bawełnianym rdzeniem, co jednak wiąże się ze wzrostem kosztów systemu.
Sterowanie zaworami hydraulicznymi w ciągnikach
Współczesne ciągniki oferują zaawansowane możliwości sterowania zaworami hydraulicznymi:
- Sterowanie mechaniczne: Pozwala na obsługę zaworów za pomocą dźwigni, często umieszczonych w kabinie lub na błotniku. Niektóre zawory posiadają pozycję pływającą, która umożliwia swobodny ruch siłownika i jest przydatna podczas podłączania przewodów hydraulicznych lub pracy z maszynami kopiującymi teren.
- Sterowanie elektrohydrauliczne: Umożliwia programowanie sekwencji czynności, co jest szczególnie przydatne podczas pracy na uwrociach. Za pomocą przycisków można wykonać złożone operacje, które w przypadku sterowania mechanicznego wymagałyby wielu czynności operatora.
Zaawansowane systemy sterowania, takie jak monitor CEBIS w ciągnikach CLAAS, pozwalają na dokładne wysterowanie zaworów, w tym ustawienie charakterystyki rozruchu (aby uniknąć gwałtownego rozpoczęcia pracy komponentu hydraulicznego) oraz priorytetu dla określonych gniazd hydraulicznych.
Ciekawym rozwiązaniem jest funkcja "kick out" w zaworach sterowanych mechanicznie, która automatycznie wyłącza przepływ ciągły po osiągnięciu wysokiego ciśnienia lub zakończeniu ruchu siłownika. W przypadku zaworów sterowanych elektronicznie, operator określa czas działania przepływu po naciśnięciu przycisku.
Zrozumienie podstawowego układu hydraulicznego z przezroczystymi komponentami
Zastosowania elektromagnesów hydraulicznych
Elektromagnesy hydrauliczne znajdują zastosowanie nie tylko w sterowaniu przepływem oleju w ciągnikach, ale również jako urządzenia do przenoszenia materiałów metalowych, np. w przedsiębiorstwach recyklingowych. W takich zastosowaniach, moc potrzebna do napędzania elektromagnesu pochodzi z obiegu oleju wymuszanego w systemie hydraulicznym nośnika. Olej ten napędza silnik hydrauliczny, który z kolei przekazuje moc na prądnicę generującą prąd do wzbudzenia elektromagnesu.
Elektromagnes jest urządzeniem, które nie działa samodzielnie - jest wzbudzany poprzez włączenie układu hydraulicznego za pomocą urządzeń kontrolnych nośnika (np. pedału lub przełącznika). Połączenie zasilania i odpływu linii hydraulicznej jest niezbędne, aby olej przepływający przez elektromagnes trafiał z powrotem do zbiornika olejowego nośnika.
Podsumowanie działania układu hydraulicznego
Układ hydrauliczny w ciągniku rolniczym to złożony system odpowiedzialny za przenoszenie energii i sterowanie wieloma funkcjami maszyny. Jego prawidłowe działanie, w tym stan oleju, jakość filtracji oraz sprawność elektrozaworów, ma bezpośredni wpływ na efektywność pracy i wszechstronność zastosowań ciągnika.
