Sprzęgło Elektromagnetyczne w Traktorku-Kosiarce: Zasada Działania i Serwis

Chyba każdy właściciel ogrodu doskonale zdaje sobie sprawę, jak kluczowe jest to, aby jego kosiarka funkcjonowała w najlepszy możliwy sposób. W końcu nie ma nic bardziej frustrującego, niż nagłe uświadomienie sobie w trakcie koszenia, że maszyna postanowiła zrobić sobie przerwę. Dlatego właśnie niezwykle istotne jest, aby w urządzeniu znajdowały się odpowiednie komponenty, a jednym z najważniejszych elementów napędu jest sprzęgło elektromagnetyczne. Dzięki temu urządzeniu ostrza noży mogą pracować z pełną mocą, a ogród zyskuje estetyczny wygląd.

Sprzęgło to mechanizm służący do łączenia i rozłączania wałów w celu przekazania momentu obrotowego. Służy do połączenia dwóch niezależnie obrotowo osadzonych wałów: czynnego (napędowego) i biernego (napędzanego), w celu przeniesienia napędu obrotowego.

Rodzaje Sprzęgieł w Kosiarkach Traktorkach

Wyróżnia się dwa główne typy sprzęgieł stosowanych w maszynach ogrodniczych, takich jak traktorki-kosiarki:

Sprzęgło Mechaniczne

Sprzęgło mechaniczne, znane również jako manualne, zazwyczaj stosowane jest w starszych modelach traktorków ogrodowych, gdzie załączanie kosiska odbywało się za pomocą linki i ręcznej dźwigni. Sprzęgło mechaniczne jest sprzedawane w całości, co oznacza, że nie można kupić pojedynczych zużytych części, takich jak tarcza cierna. Choć sprawdza się w wielu modelach, może okazać się delikatne w obliczu ciągłej eksploatacji, a w kryzysowych momentach często zaskakuje nieefektownym „przestojem”. Ręczne uruchamianie budzi nostalgiczne wspomnienia, lecz w dzisiejszych czasach na pewno nie przyspiesza pracy.

Sprzęgło Elektromagnetyczne

Jest to nowocześniejsze rozwiązanie, powszechnie stosowane w traktorkach, często w połączeniu z napędami hydrostatycznymi. Uruchamianie kosiska odbywa się elektrycznie, zazwyczaj za pomocą przycisku na desce rozdzielczej. Sprzęgło elektromagnetyczne to nie tylko prosty mechanizm na dźwigni; stanowi jedną z kluczowych innowacji w świecie koszenia! Jego największą zaletą jest wyjątkowa trwałość, co oznacza, że można zapomnieć o zgrzytach czy zacięciach, które potrafią zepsuć cały dzień na świeżym powietrzu. Co więcej, dzięki niemu maszyna płynnie uruchamia się, a nie wystrzeli jak przypadkowy niewypał.

Warto podkreślić, że nie musimy obawiać się wycierania się elementów, co jest naprawdę korzystne, ponieważ przy większym przebiegu sprzęgło zachowa się jak nowo narodzone, przynajmniej do pewnego momentu. Z drugiej strony natomiast musimy zmierzyć się z bardziej skomplikowaną budową oraz zależnością od prądu.

Niemniej jednak, sprzęgło elektromagnetyczne przyjmuje różne formy. Spotyka się konstrukcje z zaciskami tarczowymi, a także te fascynujące, które korzystają ze specjalnego proszku ferromagnetycznego.

Zasada Działania Sprzęgła Elektromagnetycznego

Działanie tego typu sprzęgła opiera się na oddziaływaniu pola magnetycznego. Pole to powoduje zaciśnięcie tarczy ciernej lub sprasowanie proszku ferromagnetycznego, znajdującego się pomiędzy elementami napędzającymi i napędzanymi, co skutkuje przeniesieniem napędu obrotowego. W przypadku konstrukcji proszkowych, wszystko dzieje się w momencie włączenia silnika - proszek twardnieje pod wpływem pola magnetycznego, co daje nam połączenie przenoszące moc z silnika do napędzanych elementów. Ciekawostką jest to, że w kosiarkach z elektromagnetycznym sprzęgłem, w momencie włączenia silnika, energia elektryczna przekształca się w pole magnetyczne, które aktywuje sprzęgło.

Typowe Problemy i Diagnostyka Sprzęgła Elektromagnetycznego

Mimo swojej trwałości, sprzęgła elektromagnetyczne mogą ulegać awariom. Złożoność technologii i elektromagnetyzmu może czasami prowadzić do niespodziewanych problemów. Poniżej przedstawiono najczęstsze usterki i sposoby ich diagnozowania.

Studium Przypadku: Problem z załączaniem w STIGA SD 108

Użytkownik zgłosił problem z traktorkiem-kosiarką STIGA SD 108, a konkretnie z jego elektromagnetycznym sprzęgłem kosiska. Po około 30 minutach pracy, podczas próby załączenia sprzęgła, słyszalny był jedynie szmer i ocieranie, bez faktycznego załączenia noży. Użytkownik miał wrażenie, że elektromagnes działa, ale okładziny lub proszek cierny nie załączają się w pełni, co powodowało charakterystyczne ocieranie. W serwisie STIGA zasugerowano w takich przypadkach wymianę całego sprzęgła elektromagnetycznego.

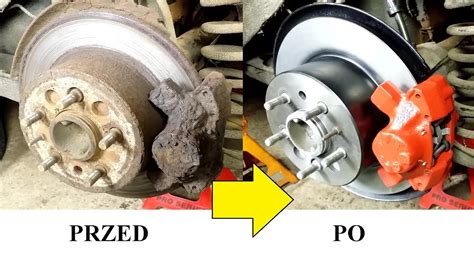

Po dalszej analizie i pracach okazało się, że pierwotna diagnoza była błędna. Przyczyną niezałączania się sprzęgła były zużyte hamulce, które są nitowane na obwodzie koła. Wytarły się one na tyle znacząco (wgłębienie około 1,5 mm), że podczas hamowania koła, wykrzywiały one koło magnesowane. W efekcie, podczas próby ponownego załączenia sprzęgła, magnes nie był w stanie pokonać powstałego przekoszenia koła.

Rozwiązaniem problemu okazało się obrócenie blaszek hamulców na drugą stronę. Ponieważ nie było możliwości zdobycia nowych blaszek, zastosowano tę tymczasową metodę. Po wykonaniu tej modyfikacji, sprzęgło zaczęło działać poprawnie. Po godzinie koszenia noże nadal się załączały, co świadczyło o naprawieniu usterki. Rozwiązanie to okazało się bardziej ekonomiczne i wykonalne we własnym zakresie, niż wymiana całego sprzęgła.

Inne Potencjalne Przyczyny Problemów

W przypadku problemów ze sprzęgłem elektromagnetycznym, oprócz zużytych hamulców, warto rozważyć następujące przyczyny:

• Zwiększony odstęp między tarczą a dociskiem: W niektórych modelach sprzęgieł, szczególnie tych z 3 śrubami ze sprężynami, problem może wynikać ze zbyt dużej szczeliny. Należy ją zmniejszyć poprzez dokręcenie tych śrub.
• Luźne połączenia elektryczne: Luźne klemy lub przewody zasilające mogą powodować niestabilne działanie sprzęgła, co prowadzi do jego rozłączania się po kilku sekundach od załączenia.
• Zużycie elementów ciernych: Chociaż regeneracja sprzęgieł mechanicznych i elektromagnetycznych jest trudna, samo zużycie okładzin ciernych może być przyczyną problemów. W przypadku sprzęgła opartego na proszku, pierścienie stykowe zużywają się szybciej niż inne elementy.
• Problemy z obwodem bezpieczeństwa: Należy sprawdzić wszystkie wyłączniki przy mechanizmie opuszczania kosiska, wyłącznik pod siedzeniem i tym podobne. Wtyczka od wyłącznika pod siedziskiem może mieć zwarte styki, co powoduje zwarcie cewki do masy i gaśnięcie silnika przy załączeniu kosiska lub puszczeniu hamulca/sprzęgła.
• Uszkodzenie wieloklina na wewnętrznym talerzu: Zazwyczaj uszkadza się wieloklin na wewnętrznym talerzu, co powoduje problemy z załączaniem kosiska, szczególnie gdy sprzęgło jest gorące.
• Uszkodzone sprzęgło elektromagnetyczne lub brak prądu: Jeśli sprzęgło strasznie telepie traktorem i silnik staje dęba, praktycznie gaśnie, możliwe że sprzęgło elektromagnetyczne jest uszkodzone, lub nie dochodzi do niego prąd. Należy sprawdzić jego stan i dostarczane napięcie.

Serwisowanie i Konserwacja Sprzęgła Elektromagnetycznego

Aby zadbać o dobry stan sprzęgła elektromagnetycznego, niezbędne będzie wykazanie się nie tylko pasją do ogrodnictwa, ale także odrobiną staranności. Regularna konserwacja znacząco wydłuży żywotność podzespołu.

• Regularne sprawdzanie połączeń elektrycznych: Nikt nie pragnie, by urządzenie odmówiło posłuszeństwa w kluczowym momencie. Upewnij się, że wszystkie klemy i przewody są dobrze przymocowane i nie ma śladów korozji.
• Czyszczenie sprzęgła: Cały ten pył i trawa, które zbierają się w okolicach układu elektromagnetycznego, mogą przekształcić się w zwarte „ciastka”, chętnie blokujące działanie sprzęgła. Aby skutecznie usunąć zabrudzenia, użyj sprężonego powietrza.
• Smarowanie: Sprzęgła elektromagnetyczne wymagają szczególnej uwagi, gdy chodzi o odpowiednie smarowanie. Koniecznie stosuj smary rekomendowane przez producenta, ponieważ niewłaściwy olej może zepsuć wszystko. Regularna wymiana smaru oraz sprawdzanie poziomu oleju pomoże uniknąć przykrych niespodzianek.
• Wymiana zużytych elementów: Nawet najwyższej jakości sprzęgło elektromagnetyczne nie przetrwa wieków, jeśli regularnie nie będziesz kontrolować jego stanu. Zwracaj uwagę na szczotki oraz pierścienie stykowe, ponieważ czasami wystarczy drobna wymiana, by kosiarka znów zachwycała swoją sprawnością!

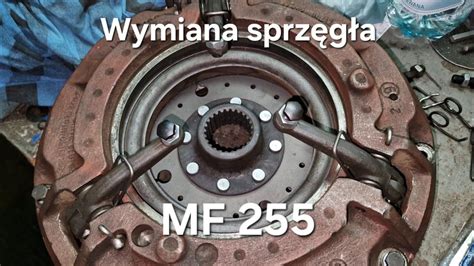

Demontaż Sprzęgła z Wału Silnika

W przypadku konieczności demontażu sprzęgła z wału silnika, należy wykonać następujące kroki:

1. Zdemontuj pasek klinowy.
2. Zakontruj tuleję kluczem o rozmiarze 36.
3. Odkręć śrubę kluczem o rozmiarze 16.
4. Zdejmij sprężynę znajdującą się z tyłu.
5. Delikatnie zsuń sprzęgło z wału, poruszając nim na boki.

Przykładowe Zastosowania i Kompatybilność

Sprzęgła elektromagnetyczne o średnicy zewnętrznej koła napędowego noży wynoszącej 170 mm pasują do wielu modeli traktorków ogrodowych różnych producentów. Poniżej przedstawiono przykładowe modele, w których można znaleźć tego typu sprzęgła:

• Husqvarna: LTH130, LTH145, YTH150
• Etesia: Bahia, MBHE, MKHE
• Simplicity: 2413H, 2514H, 2516H, Regent
• Cub Cadet: CC1016KHE, CC1019HN
• Gutbrod: GLX92RALK, GLX105RH-K
• MTD: RH135/105B, 200/105H, 220/105H
• Alpina: BT84, BT98, AT4 98HCB, AT7 92HCB
• Castel Garden: MP84, MP98, MPX84, MPX98, XD150HD, XD170HD, XG140HD, XG145HD
• AL-KO: T13-102, T15-102
• Bolens: BL155/92A
