Nowoczesny Blok Gazowo-Parowy w Rybniku: Inwestycja w Przyszłość Energetyki

Realizacja projektu budowy bloku gazowo-parowego w Rybniku stanowi jeden z najbardziej zaawansowanych technologicznie i kluczowych strategicznie procesów inwestycyjnych w polskim sektorze energetycznym. Inwestycja, której wartość szacowana jest na około 3,6 miliarda złotych, jest prowadzona przez konsorcjum złożone z firm Polimex Mostostal oraz Siemens Energy, a jej realizatorem jest spółka Nowy Rybnik sp. z o.o.

Skala tego przedsięwzięcia znajduje odzwierciedlenie nie tylko w nakładach finansowych, ale przede wszystkim w potencjale wytwórczym, który pozwoli na pokrycie zapotrzebowania na energię elektryczną dla blisko 2 milionów odbiorców. Oznacza to istotny udział w krajowym bilansie energetycznym.

Parametry Kluczowe Projektu

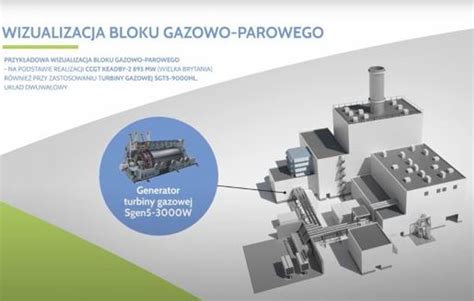

Blok w Rybniku został zaprojektowany do pracy w układzie gazowo-parowym, co umożliwia osiągnięcie sprawności energetycznej przekraczającej 63%, a docelowo sięgającej niemal 64%. Ten wysoki parametr jest nieosiągalny dla tradycyjnych technologii węglowych, co przekłada się na optymalizację kosztów eksploatacyjnych oraz radykalną redukcję oddziaływania na środowisko. Blok gazowo-parowy w Rybniku o mocy 882 MW będzie największym i najbardziej sprawnym blokiem tego typu w Polsce i jednym z największych w Europie.

Technologiczne Serce: Turbina Gazowa Siemens Energy SGT5-9000HL

Fundamentem technologicznym elektrowni w Rybniku jest turbina gazowa Siemens Energy klasy HL, konkretnie model SGT5-9000HL. Jest to urządzenie o masie transportowej sięgającej niemal 390 ton (masa core turbine), choć dane techniczne dla kompletnego pakietu wskazują na wagę około 497 ton. Turbina ta, wraz z generatorem, wyprodukuje około 593 MWe.

Konstrukcja wirnika turbiny opiera się na technologii lekkiego i sztywnego wału z wewnętrznymi kanałami powietrza chłodzącego. W połączeniu z systemem swobodnej ekspansji termicznej obudowy pozwala to na wyjątkowo szybkie zmiany stanów obciążenia. Szybkość rampy mocy (ramp-up rate) wynosi dla tej jednostki 85 MW/min, co jest istotnym parametrem w kontekście współpracy z niestabilnymi źródłami odnawialnymi.

System spalania turbiny SGT5-9000HL wykorzystuje architekturę can-annular z 25 palnikami typu premix w technologii ACE (Advanced Combustion for Efficiency). Pozwala to na precyzyjne sterowanie mieszanką paliwowo-powietrzną, minimalizując emisję tlenków azotu (NOx) i tlenku węgla (CO) nawet przy pracy przy obciążeniu częściowym, schodzącym do 30% minimalnego obciążenia środowiskowego.

Zaawansowany Montaż i Logistyka

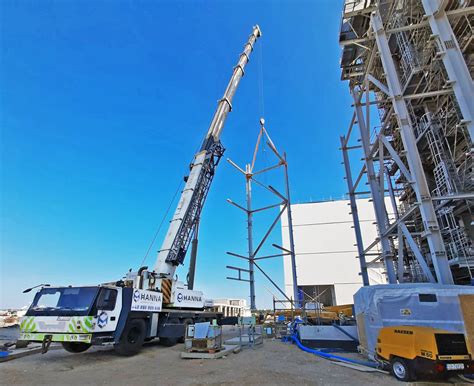

Zakończenie operacji montażu turbiny na fundamencie jest wynikiem skomplikowanego procesu logistycznego i inżynieryjnego. Ze względu na masę jednostki wynoszącą blisko 390 ton, konieczne było zastosowanie specjalistycznego sprzętu o wysokim udźwigu. Na terenie budowy w Rybniku wykorzystywany był między innymi dźwig gąsienicowy Terex CC3800, dysponujący udźwigiem do 650 ton. Dźwig ten, z racji swoich rozmiarów, jest widoczny wraz z innymi żurawiami z odległych części Rybnika.

Turbina, stanowiąca „serce” powstającej elektrowni, przemierzyła w drodze do Rybnika ponad 500 kilometrów. Pierwsza faza transportu odbywała się drogą wodną do portu w Kędzierzynie-Koźlu, gdzie wyładunek przeprowadzono przy pomocy specjalistycznych dźwigów o udźwigu kilkuset ton. Kolejny etap to transport lądowy z Kędzierzyna-Koźla do Rybnika z wykorzystaniem wieloosiowej platformy transportowej. Operacja ta wymagała precyzyjnego planu logistycznego, obejmującego m.in. czasowe demontowanie znaków drogowych i sygnalizacji świetlnej, analizę nośności mostów i wiaduktów oraz współpracę z policją i służbami drogowymi.

Postęp Prac Budowlanych i Dostawy Komponentów

W ostatnich miesiącach zakończono główne prace budowlane, w tym betonowanie fundamentów i konstrukcji nośnych w obiektach elektrowni. Kluczowe obiekty, takie jak hala turbiny parowej, turbiny gazowej oraz kotła, mają już zakończone prace betonowe. Ukończono także budowę fundamentów pod posadowienie turbiny gazowej, turbiny parowej oraz pod transformatory. Obecnie prace znajdują się na zaawansowanym etapie montażu konstrukcji stalowej budynków oraz konstrukcji kotła odzysknicowego - między innymi trwa montaż poszycia dachowego i ścian budynku turbiny gazowej. Zainstalowano również pierwsze istotne urządzenia, w tym suwnice, wymienniki i zbiornik kondensatu brudnego, które wymagają precyzyjnego montażu przed zamknięciem hal.

Transport kluczowych elementów wielkogabarytowych rozpoczął się już w październiku 2024 roku, kiedy to z portu w Gdańsku przewieziono pierwsze elementy konstrukcji i podstawowe moduły kotła odzysknicowego. W 2025 roku dostawy będą obejmować pozostałe główne moduły kotła odzysknicowego, turbinę gazową, turbinę parową, generatory, elementy kondensatora i transformatory. Będą one dostarczane na plac budowy sukcesywnie przez całe półrocze, a ich bezpieczny przewóz, ze względu na ogromne rozmiary i wagę, wymaga dostosowania infrastruktury drogowej.

Infrastruktura Towarzysząca i Podejście Modułowe

Równolegle prowadzone są intensywne prace nad infrastrukturą towarzyszącą bloku. Zakończono procesy betonowania budynków stacji uzdatniania wody oraz przyszłej nastawni blokowej, na której obecnie montowane są elementy prefabrykowane oraz instalowane są systemy technologiczne niezbędne do obsługi bloku. W pylonie komunikacyjnym - najwyższym budynku na placu budowy - montowane są prefabrykowane schody oraz zalewane stropy.

Konstrukcja bloku gazowo-parowego w Rybniku wykorzystuje podejście modułowe, co pozwala na oszczędność od 20 000 do 50 000 roboczogodzin na miejscu budowy dzięki zastosowaniu prefabrykowanych i wstępnie zintegrowanych rozwiązań inżynieryjnych. Systemy takie jak Fast Stack zapewniają precyzyjne dopasowanie modułów w terenie, minimalizując ryzyko błędów montażowych i skracając czas realizacji inwestycji.

System Chłodzenia Wodą z Zbiornika Rybnik

Szczególnie skomplikowanym zakresem są prace związane z układem wody chłodzącej elektrowni. Blok gazowo-parowy będzie chłodzony wodą z Zbiornika Rybnik, dlatego też konieczne jest posadowienie na odpowiedniej głębokości rur wody chłodzącej, co jest sukcesywnie realizowane. Rozpoczęto prace przygotowawcze poprzedzające etap montażu odcinka podwodnych rurociągów wody chłodzącej. W ramach prac ziemnych rozpoczęto także wykopy pod budowę kotłowni rozruchowej oraz stacji redukcji i sprężania gazu.

Infrastruktura Gazowa

W ramach projektu realizowany jest gazociąg wysokiego ciśnienia o długości około 4,5 km i średnicy 500 mm, który połączy elektrownię z systemem przesyłowym. Ważnym elementem przyłącza jest stacja pomiarowa o wydajności 160 000 m³/h. Szacuje się, że blok gazowo-parowy w Rybniku będzie zużywał około 1 miliarda metrów sześciennych gazu ziemnego rocznie, co czyni go jednym z największych odbiorców paliwa gazowego w kraju. Przyłączenie bloku do sieci przesyłowej jest elementem szerszych inwestycji operatora systemu przesyłowego GAZ-SYSTEM, mających na celu wzmocnienie bezpieczeństwa energetycznego południowej Polski.

Ochrona Środowiska i Innowacje (Wodór)

Inwestycja w Rybniku wyznacza nowe standardy w zakresie ochrony środowiska w polskiej energetyce zawodowej. Obiekt jest projektowany w ścisłej zgodności z konkluzjami dotyczącymi Najlepszych Dostępnych Technik (BAT) dla dużych obiektów energetycznego spalania, które narzucają rygorystyczne limity emisji substancji szkodliwych do atmosfery. Zastosowanie technologii gazowo-parowej pozwala na niemal całkowitą eliminację emisji pyłów oraz tlenków siarki (SO₂), co ma bezpośredni wpływ na poprawę jakości powietrza w regionie górnośląskim. Wdrożenie systemów ciągłego monitoringu emisji umożliwi bieżącą weryfikację dotrzymywania standardów emisyjnych.

Wskaźnik emisyjności nowego bloku jest trzykrotnie niższy niż węglowych elektrowni w Rybniku i wynosi 320 g CO₂ na kWh wytworzonej energii elektrycznej.

Jednym z najbardziej innowacyjnych elementów projektu jest jego przystosowanie do współspalania wodoru. Współspalanie wodoru w turbinach gazowych niesie ze sobą specyficzne wyzwania techniczne, wynikające z faktu, że wodór spala się szybciej i przy wyższej temperaturze niż metan. Zjawiska te wymuszają modyfikację parametrów pracy palników, aby uniknąć nadmiernego wzrostu emisji NOx oraz obciążeń termicznych komponentów gorącej ścieżki gazowej. Proces ten wpisuje się w szerszą koncepcję gospodarki o obiegu zamkniętym, gdzie nadwyżki energii z odnawialnych źródeł mogą być wykorzystywane do produkcji zielonego wodoru, który następnie jest spalany w turbinach gazowych, emitując jedynie parę wodną jako produkt uboczny.

Elastyczność Operacyjna i Znaczenie Strategiczne

Wysoka elastyczność operacyjna bloku CCGT w Rybniku jest jego ogromną zaletą w kontekście zmieniającego się miksu energetycznego Polski. Rosnący udział źródeł odnawialnych, takich jak energetyka wiatrowa i fotowoltaika, wymusza obecność w systemie jednostek zdolnych do szybkiej odpowiedzi na wahania generacji pogodozależnej. Jednostki gazowe tego typu mogą reagować zarówno na niedobory mocy wynikające z braku wiatru lub słońca, jak i pokrywać krótkookresowe szczyty zapotrzebowania, co jest kluczowe dla uniknięcia blackoutów i zapewnienia ciągłości zasilania dla przemysłu i gospodarstw domowych.

W dłuższej perspektywie, inwestycja ta wspiera proces reindustrializacji regionu Śląska, oferując stabilne dostawy czystej energii, co jest czynnikiem przyciągającym nowoczesne inwestycje przemysłowe.

Długowieczność i Optymalizacja Kosztów

Projektowanie bloku w Rybniku uwzględnia również optymalizację kosztów operacyjnych w całym cyklu życia instalacji. Turbiny klasy HL charakteryzują się wydłużonymi interwałami serwisowymi, gdzie pierwszy większy przegląd planowany jest dopiero po 33 000 równoważnych godzin pracy. Konstrukcja turbiny umożliwia wymianę wszystkich łopatek wirujących kompresora i turbiny bez konieczności podnoszenia całego wirnika, co znacząco skraca czas trwania remontów. Zastosowanie cyfrowych systemów diagnostycznych pozwala na monitorowanie stanu technicznego komponentów w czasie rzeczywistym, co umożliwia przejście od sztywnego harmonogramu remontowego ku utrzymaniu opartemu na stanie technicznym.

Blok w Rybniku jest jednostką zaprojektowaną na minimum 25 lat bezpiecznej i efektywnej eksploatacji, z możliwością dalszego przedłużenia tego okresu poprzez modernizacje i usprawnienia technologiczne, w tym te ukierunkowane na zwiększenie udziału wodoru w paliwie.

Wypowiedzi Przedstawicieli

"Budowana przez PGE elektrownia gazowa o wartości około 3,6 mld złotych jest obecnie jednym z największych projektów energetycznych w kraju. Tym bardziej cieszy nas, że liderem konsorcjum, które realizuje tę inwestycję jest polska firma. Prowadzone w Rybniku przedsięwzięcie przyczynia się bezpośrednio do rozwoju tego regionu i tworzenia nowych miejsc pracy. Aktualnie na jego terenie pracuje ok. (nieprecyzyjne dane), a w okresach szczytowych całej inwestycji będzie to nawet 1200 osób" - mówi Dariusz Marzec, Prezes Zarządu PGE Polskiej Grupy Energetycznej. - "Dostarczona w ostatnim czasie na teren budowy i zamontowana turbina gazowa jest „sercem” powstającej Elektrowni PGE Nowy Rybnik."

"Powstająca elektrownia gazowo-parowa PGE Nowy Rybnik staje się jednym z symboli naszego miasta. Po 50 latach do Rybnika wkracza nowa technologia, która bierze pod uwagę zarówno postęp technologiczny, ochronę środowiska, jak i potrzeby społeczne rybniczan." - podkreśla przedstawiciel Rybnika.

"Dziś, na przygotowanym przez Polimex Mostostal fundamencie posadowiona została turbina gazowa, stanowiąca razem z generatorem jeden z kluczowych elementów realizacji budowy nowego bloku gazowego w Elektrowni Rybnik" - wyjaśnia Jakub Stypuła, p.o. prezesa zarządu Polimex Mostostal S.A. - "To osiągnięcie kolejnego, bardzo ważnego etapu budowy nowego bloku w Rybniku, który umożliwi nam pełną kontynuację prac montażowych dla budynku maszynowni turbiny gazowej."

"Dziś osiągnęliśmy nie tylko kolejny, ważny kamień milowy w budowie bloku gazowo-parowego w Rybniku, ale także w transformacji sektora energetycznego w Polsce" - mówi Grzegorz Należyty, Prezes Zarządu Siemens Energy w Polsce oraz Dyrektor Zarządzający regionu Europy Wschodniej. - "Ten nowoczesny blok, o mocy około 880 MW i sprawności bliskiej 64%, stanowi wyraz naszego zaangażowania w budowę bezpiecznego i zrównoważonego systemu energetycznego w naszym kraju. Warto podkreślić, że nasza inwestycja charakteryzuje się niskim poziomem emisji CO2 oraz znikomą emisją pyłów. To ważny krok w trosce o środowisko i jego mieszkańców w tym regionie. Blok gazowo-parowy w Rybniku będzie największym i najbardziej sprawnym blokiem tego typu w Polsce i jednym z największych w Europie. W przyszłości możliwe będzie zastosowanie w bloku współspalania wodoru wraz z paliwem gazowym. Inwestycja spełni również najbardziej restrykcyjne limity emisyjne, wynikające z konkluzji BAT dla bloków gazowo-parowych."
