Elektrozawory w Opryskiwaczach Polowych: Budowa, Zasada Działania i Serwis

Zastanawiałeś się kiedyś, co sprawia, że Twoja pralka w odpowiednim momencie napełnia się wodą, a system nawadniania w ogrodzie uruchamia się jak w zegarku? Albo jak zaawansowane linie produkcyjne w przemyśle precyzyjnie dozują płyny? Za kulisami tych procesów często stoi niepozorny, ale niezwykle ważny bohater - elektrozawór. Mówiąc najprościej, elektrozawór (nazywany też zaworem elektromagnetycznym) to rodzaj zaworu, który otwiera się lub zamyka nie za pomocą ręcznej siły, ale dzięki sygnałowi elektrycznemu.

Można go sobie wyobrazić jako inteligentnego strażnika przepływu cieczy lub gazu. Gdy dostaje polecenie w postaci prądu - otwiera bramę. Gdy prąd znika - zamyka ją. Ta prosta zasada sprawia, że jest on niezastąpiony w automatyzacji niezliczonych procesów. Spotykamy go na co dzień w urządzeniach AGD (pralki, zmywarki), w systemach centralnego ogrzewania, a także w bardziej zaawansowanych zastosowaniach, takich jak instalacje przemysłowe, myjnie samochodowe czy systemy nawadniające.

Budowa i Zasada Działania Elektrozaworu

Żeby w pełni zrozumieć, jak działa elektrozawór, warto zajrzeć do jego wnętrza i poznać jego budowę. Podstawowe komponenty to:

• Korpus - to zewnętrzna obudowa zaworu, najczęściej wykonana z mosiądzu, stali nierdzewnej lub specjalnych tworzyw sztucznych. Musi być odporny na działanie medium (np. wody, oleju, chemikaliów).
• Cewka elektromagnetyczna - to serce całego urządzenia, składające się z nawiniętego drutu. Po podaniu napięcia, cewka wytwarza pole magnetyczne.
• Rdzeń (tłoczek) - ruchomy, metalowy element umieszczony wewnątrz cewki. Jego ruch jest kluczowy dla otwierania i zamykania zaworu.
• Sprężyna powrotna - odpowiada za przywrócenie rdzenia do pozycji spoczynkowej po odłączeniu napięcia.
• Uszczelnienia - zapewniają szczelność układu, zapobiegając wyciekom cieczy lub gazu.

Jak to działa?

Proces działania elektrozaworu jest niezwykle szybki i logiczny:

1. Stan spoczynku - zanim popłynie prąd, zawór znajduje się w stanie początkowym, zazwyczaj zamkniętym (normalnie zamknięty, NZ) lub otwartym (normalnie otwarty, NO), w zależności od konstrukcji. Rdzeń jest utrzymywany w tej pozycji przez sprężynę.
2. Wysterowanie elektryczne - po podaniu napięcia na cewkę elektromagnetyczną, wytwarza ona pole magnetyczne. To pole przyciąga metalowy rdzeń, pokonując opór sprężyny i zmieniając jego położenie. W ten sposób zawór otwiera się lub zamyka, umożliwiając lub blokując przepływ.
3. Odłączenie napięcia - kiedy sygnał elektryczny zanika, pole magnetyczne znika razem z nim. Sprężyna powrotna natychmiast wkracza do akcji, spychając rdzeń z powrotem na jego miejsce i przywracając zawór do stanu spoczynku.

Elektrozawory w Opryskiwaczach Polowych

W opryskiwaczach polowych elektrozawory odgrywają kluczową rolę w automatyzacji i precyzyjnym sterowaniu układem hydraulicznym. Umożliwiają one zdalne sterowanie funkcjami takimi jak rozkładanie i składanie belki, poziomowanie, a także aktywowanie poszczególnych sekcji oprysku.

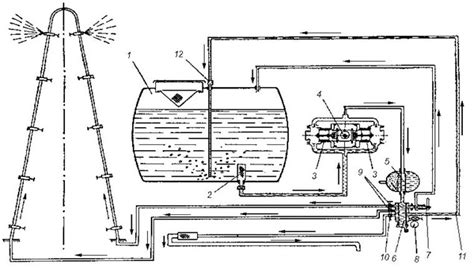

Analiza Układu Hydraulicznego Opryskiwacza Hardi

W typowych układach hydraulicznych, takich jak w opryskiwaczu Hardi, system elektrycznego rozkładania belki jest sterowany za pomocą dedykowanego sterownika. Elektrozawory odpowiadają za poszczególne funkcje, na przykład za rozłożenie siedmiu sekcji.

Często z przodu opryskiwacza znajduje się blok hydrauliczny, do którego dochodzą główne przewody od pompy i powrót. Użytkownicy zgłaszają czasem problemy z zawieszaniem się systemu, co uniemożliwia działanie hydrauliki pomimo podłączonego zasilania.

Rola Głównego Elektrozaworu - "Ósmej Cewki"

W niektórych opryskiwaczach, poza elektrozaworami sterującymi sekcjami, występuje dodatkowa, "ósma cewka" - główny elektrozawór, który pełni funkcję zabezpieczenia i sterowania ogólnego. Ten elektrozawór działa na zasadzie sygnału i może warunkować działanie całego układu.

Według niektórych informacji, rozkładanie opryskiwacza następuje dopiero po jego podniesieniu na maksymalną wysokość. Ósma cewka może działać w taki sposób, że gdy tłok podnoszenia osiągnie poziom maksymalny, uruchamia się przelew, a przez to ten elektrozawór zwiera cewkę, która dopiero wtedy otwiera przepływ prądu dalej. Jego obecność ma uniemożliwić rozpoczęcie rozkładania belki w pozycji, gdy mogłaby uderzyć w podpory lub inne przeszkody. Bez aktywacji tego zaworu nie zadziała żadna z pozostałych funkcji hydrauliki.

Schemat Zaworu Kierunkowego 4/2

Dla zrozumienia działania systemu kluczowe jest odczytywanie schematów hydraulicznych. Przykładowo, zawór sterujący kierunkiem przepływu, typu 4/2 z przekryciem ujemnym, jest zaworem dwupołożeniowym sterowanym elektrycznie. Schemat takiego zaworu wskazuje, że:

• Bez napięcia łączy wszystkie kanały (A, B, P, T) ze sobą i pompa pracuje na przelew - instalacja jest bez ciśnienia.
• Po wysterowaniu elektrycznym przestawia się w drugie położenie i łączy pompę P z wyjściem B, wyjście A z powrotem do zbiornika T.

Z symbolu wynika również, że można go przestawić ręcznie, co jest przydatne w celach diagnostycznych.

Diagnostyka i Rozwiązywanie Problemów

Gdy system hydrauliczny opryskiwacza zawiesza się i nic nie działa, pierwszym krokiem diagnostycznym jest sprawdzenie, czy sterownik podaje prąd na główny elektrozawór. Jeśli sterownik podaje prąd, a cewka nie załączy, oznacza to, że zawór nie może ruszyć tłoczkiem.

W przypadku zawieszenia, można spróbować przestawić zawór ręcznie, aby sprawdzić, czy hydraulika zacznie działać. Jedną z przyczyn zacinania się elektrozaworów może być pęcznienie uszczelek w reakcji na działanie chemii stosowanej w opryskiwaczach. Faktycznie, czasem po ręcznym naciśnięciu (choć wtedy na chybił trafił) coś zaczynało pracować.

Jeżeli zawór się przyciera, może to być również wina brudnego oleju lub uszkodzeń mechanicznych w środku. Bez demontażu często trudno jest określić dokładną przyczynę usterki.

Modernizacja i Konserwacja Układów Hydraulicznych

Aby uniknąć problemów i zwiększyć niezawodność, użytkownicy decydują się na modernizację układów hydraulicznych. Przeróbka opryskiwacza na własny, niezależny układ hydrauliczny z własną pompą, zbiornikiem z filtrem i nowym olejem, zapewnia czystszy olej i lepszą kontrolę nad systemem. Ważne jest regularne stosowanie filtru ciśnieniowego na zasilaniu rozdzielacza, ponieważ jakość filtrowania oleju w ciągnikach bywa różna, szczególnie w prostszych modelach.

Warto również zauważyć, że im sprzęt jest bardziej zaawansowany (jak np. Dammann 36m z blokiem hydraulicznym do rozkładania i sterowania osią, pneumatyką do zmiany rozpylaczy w locie, żyroskopami, czujnikami ultradźwiękowymi działającymi po CAN), tym trudniej jest mechanikom go serwisować. Stąd wybory przy kupnie maszyn często padają na ciut starsze, sprawdzone modele, gdzie elektroniki było jeszcze jak najmniej, co daje większe szanse na samodzielne poradzenie sobie z ewentualnymi naprawami.

Przykład Zespołu Elektrycznych Opryskiwaczy ARAG

Dla zrozumienia zaawansowania systemów, warto przyjrzeć się zespołowi elektrycznych opryskiwaczy ARAG. To zaawansowane technologicznie rozwiązanie, zaprojektowane z myślą o precyzyjnym i efektywnym stosowaniu środków ochrony roślin. Jego konstrukcja obejmuje szereg kluczowych elementów, które zapewniają niezawodność i możliwość dostosowania do indywidualnych potrzeb użytkownika.

Budowa Zespołu Elektrycznych Opryskiwaczy ARAG

Podstawowy zespół składa się z kilku głównych komponentów:

• Elektrozawór główny: Odpowiedzialny za sterowanie przepływem cieczy (tryb pracy/przelew).
• Elektrozawór proporcjonalnociśnieniowy: Umożliwia precyzyjne regulowanie ciśnienia roboczego w zależności od potrzeb.
• Zawór ograniczający maksymalne ciśnienie robocze: Zapewnia bezpieczeństwo pracy poprzez ograniczenie ciśnienia do bezpiecznego poziomu.
• Filtr ciśnieniowy (50 mesh): Chroni elementy układu przed zanieczyszczeniami, zapewniając ich dłuższą żywotność.
• 2 lub 4 elektrozawory sekcyjne: Pozwalają na zdalne włączanie i wyłączanie poszczególnych sekcji roboczych opryskiwacza.
• Zawory kompensacji ciśnienia: Utrzymują stałe ciśnienie robocze niezależnie od tego, czy dana sekcja jest aktywna, czy nie.

Podłączenie Elektryczne

Instalacja elektryczna opryskiwacza wymaga podłączenia do źródła zasilania 12V DC. Należy pamiętać o prawidłowym połączeniu przewodów:

• Przewód zasilający czerwony: podłączyć do bieguna dodatniego (+) akumulatora.
• Przewód zasilający czarny: podłączyć do bieguna ujemnego (-) akumulatora.

Wiązka przewodów zasilających zawory powinna być podłączona zgodnie z oznaczeniami:

• Przewód z wtyczką oznaczoną literą G: do elektrozaworu głównego.
• Przewód z wtyczką oznaczoną literą P: do elektrozaworu regulatora ciśnienia.
• Przewód z wtyczką oznaczoną cyfrą 1: do zaworu pierwszej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 2: do zaworu drugiej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 3: do zaworu trzeciej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 4: do zaworu czwartej sekcji roboczej.

Drugi koniec przewodów należy zamocować w odpowiednich gniazdach pulpitu sterującego.

Podłączenie Przewodów Ciśnieniowych

Przewód ciśnieniowy montuje się z jednej strony w przyłączu manometru, a z drugiej w szybkozłączu elektrozaworu.

Regulacja Zaworów Kompensacji Ciśnienia

Zawory kompensacji ciśnienia w zespole Arag umożliwiają utrzymanie stałego ciśnienia roboczego nawet po wyłączeniu jednej lub więcej sekcji roboczych. Regulacja ta jest kluczowa dla zachowania optymalnych parametrów pracy. Proces kompensacji powinien być przeprowadzony dla zakładanego ciśnienia roboczego:

1. Do zbiornika należy wlać około 150 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć przyciskami na pulpicie zawór główny oraz zawory sekcyjne.
4. Ustawić ciśnienie cieczy na pulpicie na określoną wartość, np. 15 bar.
5. Wyłączyć pierwszą sekcję roboczą przełącznikiem na pulpicie.
6. Jeśli wskazane ciśnienie uległo zmianie, należy za pomocą pokrętła odpowiadającego wyłączonej sekcji wyregulować ciśnienie tak, aby manometr ponownie wskazywał wcześniej ustawioną wartość (np. 15 bar).
7. Ponownie włączyć wyłączoną sekcję przełącznikiem na pulpicie. Ustalić ciśnienie jak w punkcie 2.
8. Wyłączyć drugą sekcję roboczą. Postępować analogicznie z drugim elektrozaworem, regulując ciśnienie jak w punktach 4, 5 i 6.
9. W przypadku posiadania większej liczby sekcji, postępować analogicznie dla pozostałych elektrozaworów.

Bezpieczeństwo i Maksymalne Ciśnienie Robocze

Maksymalne dopuszczalne ciśnienie w układzie wynosi 20 bar. Ze względu na fakt, że pompa może wytworzyć ciśnienie znacznie wyższe (do 50 bar), w układzie zastosowano kilka zabezpieczeń: bezpiecznik na pompie oraz ograniczenie ciśnienia na zaworze sterującym Arag.

Aby prawidłowo ustawić maksymalne ciśnienie robocze:

1. Do zbiornika należy wlać około 100 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć zawór główny przyciskiem na pulpicie.
4. Pokrętłem zaworu regulacji ciśnienia na bloku elektrozaworów zredukować ciśnienie do minimalnej wartości.
5. Przełącznikiem regulacji ciśnienia na pulpicie ustawić maksymalną wartość ciśnienia. Należy skierować przełącznik do góry i przytrzymać do momentu, aż ciśnienie przestanie rosnąć.

W celu uniemożliwienia przypadkowej zmiany maksymalnego ciśnienia, istnieje możliwość jego zablokowania poprzez wsunięcie kolorowej przetyczki w dolnej części pokrętła regulacji ciśnienia na zaworze sterującym. W przypadku konieczności zmiany maksymalnego ciśnienia cieczy, należy wyjąć przetyczkę i dokonać ponownej regulacji.

Typowe Problemy z Działaniem Elektrozaworów

Nawet najlepsze urządzenia mogą czasem odmówić posłuszeństwa. Do najczęstszych problemów z elektrozaworami należą:

• Zanieczyszczenia - drobinki brudu, rdzy czy kamienia kotłowego mogą dostać się do wnętrza zaworu i zablokować ruch rdzenia lub uszkodzić uszczelkę.
• Uszkodzenie cewki - cewka może ulec przepaleniu z powodu zbyt wysokiego napięcia lub przegrzania.
• Zużycie uszczelnień - z czasem uszczelki mogą stracić elastyczność i zacząć przepuszczać, co prowadzi do nieszczelności.
• Problemy mechaniczne - wewnętrzne uszkodzenia lub niewłaściwa instalacja.

Wiele z tych problemów można zdiagnozować samodzielnie. Jeśli zawór nie działa, sprawdź najpierw, czy do cewki dociera napięcie. Jeśli jest nieszczelny, przyjrzyj się uszczelkom. Przypadki, gdy prawa strona lancy opryskiwacza Hardi otwiera się szybciej od lewej, lub uruchamia się siłownik od poziomowania, mogą wskazywać na problemy z synchronizacją elektrozaworów sekcyjnych lub ich zacinanie się. Nawet po puszczeniu guzika składania belki, jeśli jedna strona sama się składa, może to świadczyć o problemach z utrzymaniem ciśnienia lub nieprawidłowym działaniem zaworu.

Elektrozawory to fascynujące urządzenie, które łączy prostotę mechaniki z precyzją elektroniki. Zrozumienie ich budowy, zasady działania i typowych problemów jest kluczowe dla efektywnej eksploatacji i serwisowania opryskiwaczy polowych.
