Problemy z elektrozaworem w ładowarkach i systemach hydraulicznych: Przyczyny i rozwiązania

Elektrozawór to krytyczny komponent w wielu systemach automatyki, od klimatyzacji i ogrzewania po przemysłowe systemy hydrauliczne i pneumatyczne. Jego zadaniem jest sterowanie przepływem mediów, takich jak ciecze, gazy czy para, poprzez elektryczne sygnały sterujące. Uszkodzenie elektrozaworu może prowadzić do poważnych problemów operacyjnych, zwiększenia kosztów utrzymania, a nawet przestojów w produkcji. W artykule omówimy objawy wskazujące na potencjalne uszkodzenie elektrozaworu, ich przyczyny oraz metody diagnozy i rozwiązania, ze szczególnym uwzględnieniem zastosowania w ładowarkach i wózkach widłowych.

Rola i znaczenie elektrozaworów w automatyce maszyn

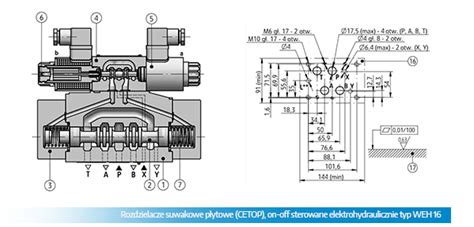

Elektrozawory, w tym hydrauliczne zawory elektromagnetyczne, zostały specjalnie zaprojektowane do kontrolowania przepływu cieczy w rurach. Są niezbędne do precyzyjnego zarządzania różnymi parametrami pracy, takimi jak ciśnienie, temperatura czy objętość przepływu. Ich awaria może mieć bezpośredni wpływ na ruch zaworu przełączającego i zaworu regulatora, co skutkuje nieefektywnością lub całkowitym zatrzymaniem pracy maszyny.

Typowe objawy nieprawidłowego działania elektrozaworu

Zmiany w pracy systemu

Gdy elektrozawór ulega uszkodzeniu, pierwszym i najbardziej oczywistym sygnałem jest często zmiana w działaniu systemu, którym zarządza. Może to być na przykład niezdolność do osiągnięcia lub utrzymania wymaganej temperatury, niewłaściwy przepływ w systemie hydraulicznym, powolne działanie lub całkowity brak ruchu. W przypadku ładowacza, może to objawiać się brakiem siły podnoszenia - na przykład, ładowacz podniesie ciężar tylko na niewielką wysokość mimo maksymalnego przygazowania. Jeśli elektrozawór nie otwiera się lub nie zamyka poprawnie w odpowiedzi na sygnały sterujące, jest to oznaką uszkodzenia.

Nieszczelności

Uszkodzenie uszczelek, korpusu elektrozaworu lub zużycie części może prowadzić do wycieku medium, którym zawór steruje. Nieszczelności mogą być widoczne zewnętrznie jako wycieki cieczy lub słyszalne jako syczenie w przypadku gazów. Nieszczelność zaworów jest częstym problemem i pociąga za sobą awarię zaworów w skutecznym kontrolowaniu przepływu cieczy w rurach.

Błędne odczyty czujników

W systemach zautomatyzowanych, gdzie elektrozawory współpracują z czujnikami monitorującymi różne parametry pracy, uszkodzenie elektrozaworu może prowadzić do otrzymywania błędnych danych. Na przykład, jeśli elektrozawór odpowiedzialny za regulację przepływu wody w systemie chłodzenia nie działa poprawnie, czujniki mogą wskazywać nieprawidłową temperaturę.

Nietypowe dźwięki

Uszkodzony elektrozawór może generować niecharakterystyczne dźwięki podczas pracy, takie jak buczenie, szumienie czy piski, które mogą wskazywać na problemy z cewką elektromagnetyczną, elementami mechanicznymi zaworu lub nierównym ciśnieniem. Buczenie jest zwykle powodowane przez wodę lub tarcie zaworu.

Problemy z aktywacją i zużyciem energii

Zwiększone zużycie energii jest kolejnym objawem. Zawór, który nie zamyka się całkowicie, może wymagać ciągłego dopływu energii do cewki w celu utrzymania go w pozycji zamkniętej. Powolne otwieranie elektrozaworu może również wskazywać na problemy, takie jak niska czułość czujnika lub nadmierny opór szpuli.

Zmiany w ciśnieniu systemu

Uszkodzony elektrozawór może nie być w stanie właściwie regulować ciśnienia w systemie, co może skutkować jego zbyt wysokim lub zbyt niskim poziomem. Taka sytuacja jest szczególnie niebezpieczna w systemach krytycznych, gdzie precyzyjne utrzymanie ciśnienia jest kluczowe dla bezpieczeństwa i efektywności operacji. Niewystarczające ciśnienie powietrza może utrudniać otwieranie i zamykanie zaworu siłowego.

Wpływ na inne komponenty i jakość produktu

Niesprawny elektrozawór może powodować przeciążenia lub awarie innych części systemu. Na przykład, ciągłe przecieki mogą prowadzić do korozji, uszkodzeń pomp czy innych elementów, a także do nieplanowanych przestojów i kosztownych napraw. W procesach produkcyjnych, nieprawidłowo działający elektrozawór może wpływać na jakość i spójność produktu końcowego, np. poprzez niedokładne dozowanie składników.

Przyczyny awarii elektrozaworów

Problemy elektryczne

• Niskie napięcie zasilania: Zbyt niskie napięcie zasilania powoduje, że zawór elektromagnetyczny nie otwiera się i nie działa normalnie.
• Zły styk obwodu, zwarcie lub spalona cewka: Zwarcie lub awaria zwarciowa cewki elektromagnesu prowadzi do niedziałania elektrozaworu. Cewka może się spalić, jeśli jest wilgotna, co powoduje słabą izolację i wyciek magnetyczny, a w konsekwencji nadmierny prąd. Zbyt twarda sprężyna, zbyt duża siła reakcji lub zbyt mała liczba zwojów cewki również mogą przyczynić się do jej spalenia.
• Wadliwa cewka: Niewłaściwe zasilanie napięciem, zwarcie lub niekorzystne temperatury mogą prowadzić do uszkodzenia cewki, co skutkuje powolną pracą twornika.

Problemy mechaniczne i hydrauliczne

• Zanieczyszczenia (brud, ciała obce) i zablokowanie zaworu: Wewnątrz elektrozaworu mogą gromadzić się odpady, które powodują zablokowanie, uniemożliwiając prawidłowe zamknięcie lub otwarcie. Luzy spasowania między tuleją szpuli a rdzeniem zaworu są bardzo małe (poniżej 0,008 mm), co sprawia, że łatwo o zablokowanie przy zanieczyszczeniach lub braku smarowania. Zatkanie membrany ciałami obcymi to kolejna przyczyna.
• Odwrócony kierunek montażu: Jeśli kierunek przepływu płynu jest odwrócony w stosunku do wskazanego przez zawór, korpus zaworu może nie być ściśle zamknięty.
• Zbyt duża różnica ciśnień: Różnica ciśnień między wlotem a wylotem płynu może przekraczać zdolność otwierania zaworu.
• Rdza i korozja: Zardzewiałe lub skorodowane elementy zaworu mogą uniemożliwić jego prawidłowe działanie.
• Zużycie części i uszkodzone uszczelki: Uszkodzone uszczelki lub zużycie szpuli mogą prowadzić do wycieków zewnętrznych lub wewnętrznych oraz niewystarczającego ciśnienia.
• Niewystarczające smarowanie: Zbyt mała ilość smaru może spowodować zablokowanie.
• Wycieki powietrza: Wyciek powietrza spowoduje niewystarczające ciśnienie, co utrudni otwieranie i zamykanie zaworu siłowego.
• Wygięte/wadliwe rurki, zatkana membrana: Mogą one uniemożliwić swobodny przepływ i prawidłowe działanie zaworu.
• Brakujące elementy w zaworze: Niekompletność zaworu również może prowadzić do jego nieprawidłowego otwierania.

Diagnostyka i rozwiązywanie problemów z elektrozaworami

Ogólne metody diagnostyki

• Inspekcja wizualna: Należy przeprowadzić wizualną inspekcję elektrozaworu w poszukiwaniu widocznych uszkodzeń, nieszczelności, oznak korozji lub zanieczyszczeń. W przypadku braku działania szczęk głównych, należy sprawdzić, czy zapalają się kontrolki przy elektrozaworze.

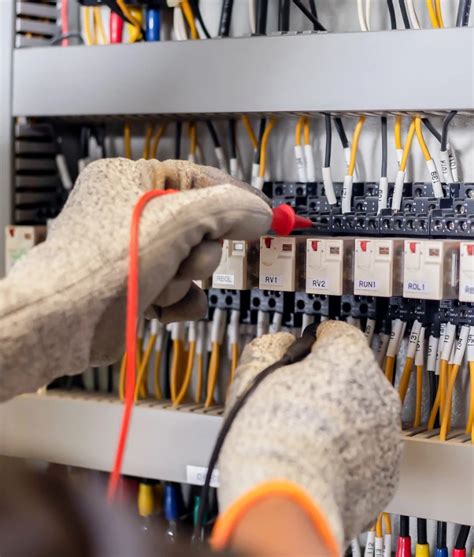

• Pomiary elektryczne: Należy zmierzyć oporność cewki elektromagnetycznej za pomocą multimetru cyfrowego i porównać z wartościami nominalnymi. Należy również sprawdzić napięcie zasilania.
• Testowanie reakcji zaworu: Należy przetestować reakcję elektrozaworu na sygnały sterujące, obserwując, czy otwiera się i zamyka poprawnie.
• Kontrola instalacji elektrycznych: Konieczna jest kontrola wszystkich połączeń i przewodów związanych z elektrozaworem, szukając poluzowanych zacisków, przerw w obwodzie lub zwarć.

Rozwiązania dla typowych problemów

• Dla problemów elektrycznych:
  • Jeśli napięcie zasilania jest zbyt niskie, należy je wyregulować.
  • W przypadku złego styku lub zerwania obwodu, należy dokręcić zaciski lub naprawić przewody.
  • Spaloną cewkę należy wymienić. W nagłych wypadkach można spróbować przestawić przycisk ręczny na cewce.
  • Aby uniknąć spalenia cewki, należy zapobiegać przedostawaniu się wody deszczowej do elektrozaworu oraz dobrać cewkę o odpowiedniej specyfikacji (sprężyna, siła reakcji, liczba zwojów).
• Dla problemów mechanicznych:
  • W przypadku zablokowania elektrozaworu z powodu zanieczyszczeń, należy go rozebrać i usunąć brud. Można również użyć drutu stalowego do odblokowania.
  • Jeśli kierunek montażu jest odwrócony, należy ponownie zainstalować zawór, zwracając uwagę na kierunek przepływu płynu.
  • W przypadku zbyt dużej różnicy ciśnień, należy wyregulować ciśnienie robocze.
  • Rdza i korozja wymagają czyszczenia lub wymiany uszkodzonych części.
  • Zużyte uszczelki lub szpule należy wymienić.
  • Należy sprawdzić i uzupełnić smarowanie, upewniając się, że otwór wtryskowy mgły olejowej nie jest zatkany.
  • Nieszczelności zewnętrzne można wyeliminować poprzez dokręcenie śrub lub wymianę uszkodzonych elementów. Nieszczelność wewnętrzna, gdy zawór nie zamyka się po odcięciu zasilania (np. z powodu uszkodzonej membrany lub ciał obcych), wymaga wymiany membrany lub wyczyszczenia zaworu.
  • Brakujące elementy należy uzupełnić.
• Dla niepożądanych dźwięków:
  • Należy sprawdzić specyfikacje ciśnienia i zaworu.
  • Zastosowanie rury trójnikowej może zminimalizować dźwięki.
  • Zapewnienie efektywnej instalacji zaworu elektromagnetycznego jest kluczowe.
  • Przeprojektowanie rury w celu zwiększenia jej średnicy może zmniejszyć ciśnienie wywierane na zaworze na wlocie.
  • Zastosowanie prostownika (np. systemu oszczędzania energii) może zminimalizować dźwięki wytwarzane przez prąd zmienny.

Specyficzne rozwiązania dla ładowarek i wózków widłowych

• Problem z brakiem siły w ładowaczu (np. Hydromet): Jeśli ładowacz nie ma siły podnieść ciężaru, nawet po przełożeniu zaworu z innego rozdzielacza i podłączeniu zapasowego, w pierwszej kolejności należy sprawdzić układ hydrauliczny pod kątem ciśnienia. Słyszalne "otwarcie zaworu bezpieczeństwa" w przypadku gwałtownego opadania siewnika w JD6430 sugeruje, że jakiś zawór przez cały czas puszcza olej bokiem. Należy zbadać zawór bezpieczeństwa, pompę hydrauliczną oraz siłowniki.
• Sterowanie elektrozaworem ciśnienia w ładowarce (szarpanie): Aby ciśnienie trafiające do napędu narastało w sposób łagodny (gdy ładowarka szarpie z powodu braku sterownika elektrozaworów), można zastosować zawór zwrotno-dławiący lub sam zawór dławiący, który reguluje przepływ oleju. Alternatywnym rozwiązaniem może być zastosowanie modulacji szerokości impulsu (PWM) o niskiej częstotliwości (np. 100 Hz), sterowanej potencjometrem (np. od pedału gazu), co pozwoli na płynne otwieranie zaworu. Należy sprawdzić kompatybilność takiego rozwiązania z systemem.
• Zablokowany elektrozawór wózka widłowego: Tuleja szpuli elektrozaworu i rdzeń zaworu mają bardzo małe szczeliny pasujące. W przypadku wprowadzenia zanieczyszczeń mechanicznych lub zbyt małej ilości smaru, łatwo utknąć. Metodą leczenia jest wyciągnięcie drutu z małego otworu w głowie i odwrócenie go, lub usunięcie zaworu, wyjęcie rdzenia zaworu i tulei rdzenia zaworu oraz oczyszczenie ich specjalnym środkiem.
• Problemy ze szczękami głównymi (koparka/maszyna): Jeżeli szczęki główne nie działają (nie otwierają się lub nie zamykają), należy sprawdzić, czy zapalają się kontrolki przy elektrozaworze (dwie cewki po bokach głowicy). Jeśli dioda się nie świeci, może to oznaczać wysuniętą kostkę przewodu z płyty sterującej - należy ją wsunąć. W innych przypadkach prawdopodobnie zaciął się zawór elektrozaworu. Należy zdemontować elektrozawór, sprawdzić optycznie kanały pod kątem zabrudzeń mechanicznych, uważać na oringi, a następnie odkręcić cewki i sprawdzić, czy dławiki pracują (czasami wystarczy popukać, aby się odblokowały).

Znaczenie prewencyjnej konserwacji

Aby uniknąć problemów związanych z uszkodzeniem elektrozaworów, zaleca się regularne przeprowadzanie prewencyjnej konserwacji i inspekcji. Obejmuje to:

• Sprawdzanie stanu elektromechanicznego i uszczelek.
• Regularne testowanie i kalibrację.
• Oczyszczanie elektrozaworów z zanieczyszczeń, które mogą zakłócać ich działanie.
• Wymianę elementów, które wykazują oznaki zużycia.
• Stałą kontrolę hydraulicznych zaworów elektromagnetycznych oraz konsultacje ze specjalistami w przypadku wątpliwości dotyczących instalacji i użytkowania.
