Elektrozawór załączania biegów w JCB 3CX: Zasada Działania i Typowe Problemy

Skrzynia biegów w koparko-ładowarkach JCB 3CX, zwłaszcza w modelach z automatyczną zmianą biegów (tzw. AUTOSHIFT), w dużej mierze opiera się na precyzyjnym działaniu elektrozaworów. To właśnie te komponenty są odpowiedzialne za sterowanie hydraulicznym układem zmiany biegów, przekładając sygnały elektryczne z manetki na mechaniczne załączenie odpowiedniego przełożenia. Zrozumienie ich zasady działania oraz typowych usterek jest kluczowe dla efektywnej diagnostyki i naprawy.

Zasada Działania Elektrozaworów Skrzyni Biegów

Działanie elektrozaworów w skrzyni biegów JCB 3CX polega na wykorzystaniu siły elektromagnetycznej do sterowania przepływem oleju hydraulicznego. Każdy elektrozawór (nazywany również cewką) zawiera rdzeń magnetyczny, który pod wpływem prądu elektrycznego porusza się, otwierając lub zamykając odpowiednie kanały olejowe w bloku hydraulicznym skrzyni biegów. Ten kontrolowany przepływ oleju hydraulicznego załącza lub rozłącza poszczególne biegi, a także inne funkcje, takie jak napęd na przód czy wsteczny bieg.

W typowej konfiguracji, zwłaszcza w automatycznej skrzyni biegów z manetką, występują zazwyczaj trzy cewki odpowiedzialne za biegi (góra/dół) oraz dodatkowe czujniki monitorujące ich pracę. Precyzyjne sterowanie tymi cewkami zapewnia płynną i właściwą zmianę przełożeń.

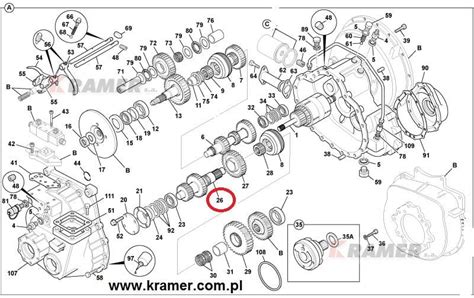

Lokalizacja i Funkcje

Elektrozawory sterujące biegami są zazwyczaj umieszczone na obudowie skrzyni biegów. W przypadku JCB 3CX często mówi się o "trzech dolnych elektrozaworach na skrzyni", co wskazuje na ich specyficzne położenie. Ich prawidłowe podłączenie i funkcjonowanie jest krytyczne dla każdej funkcji skrzyni.

Typowe Problemy i Objawy Niesprawności Elektrozaworów

Uszkodzenia lub nieprawidłowości w działaniu elektrozaworów mogą prowadzić do szeregu poważnych usterek, które znacząco wpływają na komfort i bezpieczeństwo pracy maszyny.

1. Problemy z Załączaniem i Blokowaniem Biegów

• Nagłe zablokowanie maszyny: Pracując na 2 biegu, gdy wrzucamy trójkę, maszyna może nagle stanąć dęba. Ten problem blokuje całkowicie jazdę na 3 i 4 biegu, zarówno do przodu, jak i do tyłu. Rozłączenie przedniego napędu nie wywołuje wówczas żadnych zmian, a silnik normalnie wchodzi na obroty. W takiej sytuacji, po przełączeniu na 2 albo na 1, maszyna ruszy normalnie, ale na trójce znowu blokuje. Nieraz kilka razy trzeba pozmieniać biegi i problem znika. Jest to często objawem załączenia dwóch biegów naraz, co może wskazywać na przycinanie się nowego lub uszkodzonego elektrozaworu.
• Brak konkretnego biegu: Brak 4 biegu, gdzie napięcie od 4 biegu jest na P i na G1 zamiast na G2, sugeruje problem z okablowaniem (np. na kablu 858) lub samym elektrozaworem odpowiedzialnym za to przełożenie.

2. Problemy z Napędem na Przód (4WD)

• Nieprawidłowe załączanie kontrolki 4WD: Gdy wrzucamy 4 bieg (przy wyłączonym przednim napędzie), może zapalać się na stałe lampka aktywna na przycisku od załączania przodu. Na pozostałych biegach kontrolka działa prawidłowo, zapalając się tylko podczas hamowania. Napęd na przód załącza się przy hamowaniu na wszystkich biegach, co jest funkcją bezpieczeństwa, jednak nieprawidłowe zachowanie kontrolki na 4 biegu sygnalizuje problem.

3. Problemy Elektryczne i Związane z Uruchomieniem

• Zwarcie przewodów: Uszkodzone, przetarte przewody idące do cewek są częstą przyczyną problemów. Mogą prowadzić do zwarcia i w konsekwencji do przepalania bezpieczników. Zamiana polaryzacji (plusa i minusa) również może spowodować przepalanie bezpiecznika.
• Trudności z uruchomieniem silnika: W przypadku nieprawidłowego podłączenia lub usterki, koparka nie chce się uruchomić. Po przekręceniu stacyjki nic się nie dzieje, jakby maszyna była na biegu, co blokuje start silnika ze względów bezpieczeństwa. Nawet po wpięciu kostki i przekręceniu stacyjki, prąd może być obecny tylko w jednym przewodzie, co utrudnia uruchomienie.
• Niewłaściwe załączanie biegów po podłączeniu: Po ponownym podłączeniu przewodów, np. po ich pomyleniu, koła na 2 biegu mogą powoli się kręcić, co świadczy o nieprawidłowym załączeniu biegu.

4. Usterki Mechaniczne

• Uszkodzenia mechaniczne przewodów: Kable mogą ulec poniszczeniu, jeśli nie są dobrze zabezpieczone, np. po wcześniejszych naprawach skrzyni. Może to skutkować szarpaniem koparki na biegu i momentalnym zatrzymywaniem się.

Diagnostyka i Rozwiązywanie Problemów

Diagnostyka problemów z elektrozaworami wymaga systematycznego podejścia:

1. Weryfikacja okablowania: Sprawdzenie wszystkich przewodów idących do cewek pod kątem przetarć, uszkodzeń, a także prawidłowego podłączenia. Pomyłkowe podłączenie przewodów to częsta przyczyna usterek.
2. Sprawdzenie bezpieczników: Przepalające się bezpieczniki niemal zawsze wskazują na zwarcie w układzie. Należy znaleźć przyczynę zwarcia przed wymianą bezpiecznika.
3. Pomiar napięcia: Sprawdzenie obecności napięcia na cewkach poszczególnych elektrozaworów. Napięcie od 4 biegu powinno być na właściwych pinach (np. na G2, a nie P i G1).
4. Test elektrozaworów: Wizualna kontrola i test działania elektrozaworów. Należy upewnić się, że trzpień w elektrozaworze porusza się swobodnie i na odpowiednią odległość. Jeżeli elektrozawór się "przycina", może to prowadzić do jednoczesnego załączania dwóch biegów.
5. Korzystanie ze schematów elektrycznych: Posiadanie i umiejętność czytania schematów elektrycznych jest niezbędne do prawidłowej diagnostyki i podłączenia wszystkich elementów.
6. Weryfikacja czujników: W pobliżu cewek często znajdują się czujniki, które monitorują pracę skrzyni. Ich awaria może również powodować nieprawidłowości.

Poprawne działanie elektrozaworów jest fundamentem prawidłowego funkcjonowania skrzyni biegów w JCB 3CX. Wszelkie nieprawidłowości w ich pracy mogą prowadzić do poważnych problemów, dlatego precyzyjna diagnostyka i wymiana uszkodzonych elementów są kluczowe.
