Instalacja elektryczna w ciągniku Władimirec T-25 to układ o napięciu 12V, odpowiedzialny za rozruch silnika, ładowanie akumulatora, oświetlenie oraz kontrolę parametrów pracy jednostki napędowej. Ze względu na wiek wielu egzemplarzy, często dochodzi do degradacji przewodów, co wymusza decyzję: naprawa istniejącej wiązki czy wymiana na gotowy zestaw.
Wybór instalacji: oryginalna czy adaptacja?
W przypadku ciągników o długim stażu pracy, gdzie instalacja była wielokrotnie modyfikowana, najskuteczniejszym rozwiązaniem jest zakup kompletnej wiązki. Gotowe zestawy (np. typu LSN Lublin) są wykonane zgodnie z fabrycznym schematem i posiadają odpowiednie przekroje przewodów.
Alternatywnie, wielu użytkowników decyduje się na adaptację rozwiązań z ciągników typu C-360. Jest to rozwiązanie często wybierane przy montażu nowoczesnych alternatorów z wbudowanym regulatorem, co eliminuje konieczność stosowania zewnętrznych, awaryjnych modułów sterujących.

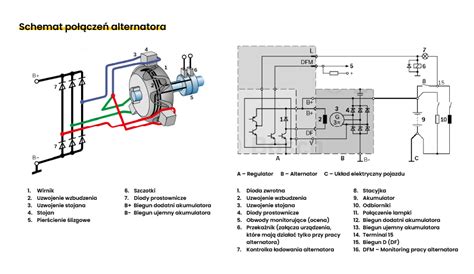

Alternator i system ładowania
W Władimircu T-25 stosowano różne typy alternatorów, co często prowadzi do błędów przy podłączeniu:
- Starsze wersje: Wymagały zewnętrznego regulatora napięcia (często montowanego w osobnej puszce) i posiadały trzy przewody prądowe.
- Nowsze wersje: Wyposażone w zintegrowany regulator napięcia (np. model 466.3701 14V 50A).
Ważne wskazówki serwisowe:
- Regulacja typu zima-lato w starszych alternatorach pozwala na zmianę napięcia ładowania. Warto upewnić się, że ustawienie jest odpowiednie dla warunków eksploatacji.
- Migająca kontrolka ładowania lub skacząca wskazówka amperomierza często świadczą o przebiciu jednej z diod prostowniczych lub problemach z połączeniem między diodami a regulatorem.
- W przypadku braku ładowania warto sprawdzić diody wzbudzenia (często stosuje się diody 1N4007).
Układ rozruchowy i zabezpieczenia
Kluczowym elementem bezpieczeństwa w T-25 jest blokada rozrusznika - w przypadku włączonego rewersu (nawrotu) uruchomienie silnika jest niemożliwe. Za przekazywanie dużego prądu do rozrusznika odpowiada przekaźnik (np. PC502), który chroni stacyjkę przed wypaleniem styków.
Świece żarowe
Starsze wersje ciągnika wykorzystywały jedną świecę żarową w kolektorze dolotowym, współpracującą z opornikiem ograniczającym prąd. Proces rozruchu przebiega dwuetapowo:
- Grzanie: Prąd płynie przez opornik, co zapobiega gwałtownemu rozżarzeniu świecy i chroni styki stacyjki.
- Rozruch: Świeca zasilana jest pełnym napięciem, co zapewnia efektywne podgrzanie powietrza w komorze spalania.
Podzespoły kontrolne i wskaźniki
Prawidłowe monitorowanie pracy ciągnika opiera się na kilku kluczowych wskaźnikach:
| Wskaźnik | Funkcja |
|---|---|
| Amperomierz | Kontrola stanu ładowania akumulatora. |
| Manometr | Mechaniczny pomiar ciśnienia oleju (zalecane rozwiązanie niezależne od elektryki). |
| Czujnik temperatury | Monitorowanie temperatury oleju w układzie smarowania. |
Władmirec T25 A2 - wymiana wiązki elektrycznej
Praktyczne porady przy modernizacji
- Oświetlenie LED: Przy montażu dodatkowych lamp roboczych warto zastosować osobne przekaźniki, aby nie przeciążać fabrycznego włącznika świateł.
- Masa: Wiele problemów z elektryką w "ruskach" wynika ze słabego połączenia masowego. Należy zadbać o czyste i pewne styki na połączeniu rama-silnik-akumulator.
- Wyłącznik masy: Montaż głównego wyłącznika masy jest zalecany w każdym ciągniku, szczególnie przy długich postojach, aby uniknąć rozładowania akumulatora przez upływy prądu.
