Filtr paliwa w koparkach i maszynach budowlanych – kompleksowy przewodnik

Filtr paliwa odgrywa bardzo ważną rolę w utrzymaniu wydajności koparki czy innych maszyn budowlanych napędzanych silnikami spalinowymi. Jest to jeden z najważniejszych elementów układu paliwowego maszyny. Zaprojektowany do zatrzymywania i usuwania zanieczyszczeń z paliwa, takich jak drobinki rdzy, piasku, kurzu, sadzy, a nawet czasami pleśni, które mogą przedostać się do zbiornika paliwa.

Z czasem te drobinki kumulują się na filtrze paliwa, obniżając tym samym przepływ paliwa i przyczyniając się do hipotetycznych awarii generatora lub innych podzespołów. Nieszczelny i wyeksploatowany filtr paliwa nie filtruje zanieczyszczeń w oleju napędowym, co ma bezpośredni wpływ na jakość spalania oraz żywotność elementów silnika.

Ewolucja systemów paliwowych i wrażliwość na zanieczyszczenia

Dawno minęły czasy, gdy prosty silnik Diesla w koparko-ładowarce był w stanie "przepalić wszystko". Tamte jednostki, oparte na pompach rzędowych lub rotacyjnych, pracowały przy ciśnieniach wtrysku rzędu 200-300 barów. Dzisiejsze maszyny, takie jak JCB, CAT, Volvo czy Komatsu, aby sprostać normom emisji spalin Stage V, wyposażone są w układy Common Rail (CR).

W tych systemach paliwo jest sprężane do niewyobrażalnych ciśnień, często przekraczających 2000 bar (ponad 29 000 PSI). Elementy wykonawcze - wtryskiwacze i tłoczki w pompie wysokiego ciśnienia - są pasowane z dokładnością do 2-3 mikronów (tysięcznych części milimetra). Dla porównania, ludzki włos ma grubość około 70 mikronów. W tak precyzyjnym układzie paliwo jest jednocześnie czynnikiem roboczym i smarem. Aby zrozumieć, dlaczego systemy filtracji są tak skomplikowane, musimy poznać naszych wrogów.

Nasi wrogowie - rodzaje zanieczyszczeń

Czyste paliwo to podstawa niezawodności. Najczęstsze zanieczyszczenia to:

• Woda: Dostaje się do paliwa na każdym etapie: od rafinerii, przez transport, aż po zbiornik maszyny. Najczęściej powstaje w wyniku kondensacji - zmiany temperatur powodują skraplanie się pary wodnej na pustych ściankach zbiornika paliwa. Im mniej paliwa w baku, tym więcej miejsca na kondensację. Woda powoduje korozję precyzyjnych elementów pompy i wtryskiwaczy.
• Cząstki stałe: To piasek, kurz, rdza ze zbiorników magazynowych, a także metalowe opiłki powstające wewnątrz układu (np. ze zużytej pompy). Cząstki twardsze niż stal, takie jak drobinki piasku, mogą powodować rysy i uszkodzenia, które z czasem prowadzą do większych awarii. Większe zanieczyszczenia powodują ryzyko niepełnego spalania i gromadzenia się węgla.
• Parafina: W ujemnych temperaturach z oleju napędowego wytrącają się kryształki parafiny, które mogą zablokować filtr.

Filtr, który byłby w stanie wyłapać wszystko (i wodę, i cząstki 2-mikronowe), zapchałby się w ciągu kilku minut pracy. Dlatego systemy filtracji są wielostopniowe.

Składowe systemu filtracji paliwa - od zbiornika do wtryskiwaczy

System filtracji paliwa w nowoczesnych maszynach budowlanych to złożony mechanizm, składający się z kilku etapów. Zadaniem filtrów jest oczyszczanie z wszelkich zanieczyszczeń stałych, takich jak opiłki, osad, piasek, oraz z wody, która skrapla się głównie w zbiornikach.

Separator wody w paliwie (filtr wstępny)

To jest absolutnie najważniejszy element całego układu. Jest on zawsze montowany jako pierwszy na linii ssącej, pomiędzy zbiornikiem paliwa a pompą wstępną. Paliwo zasysane ze zbiornika przechodzi najpierw przez ten filtr (separator), a następnie jest oczyszczane głównie z wody, która występuje w postaci pary, dostającej się przez odpowietrznik znajdujący się w każdym zbiorniku.

Jak działa separator? Większość separatorów działa na zasadzie koalescencji. Paliwo przepływa przez specjalny wkład (medium koalescencyjne), który nie chłonie wody, ale sprawia, że mikroskopijne kropelki wody łączą się w większe i cięższe krople. Separatory posiadają przezroczysty pojemnik na dole, tzw. "szklankę", w której zbiera się wytrącona woda. Dlatego separator wyposażony jest w specjalny korek spustowy.

Obsługa separatora wody:

• Codzienna inspekcja: Przed uruchomieniem maszyny operator musi wizualnie sprawdzić przezroczysty odstojnik.
• Spuszczanie wody: Na zimnym silniku należy poluzować zawór drenażowy na dole odstojnika i spuszczać ciecz do naczynia, aż poleci czyste paliwo bez śladów wody. Częściej wykonujemy to zimą, ponieważ różnica temperatur sprawia, że tej wody jest więcej.
• Czujnik Wody (WIF - Water In Fuel): Nowoczesne maszyny są wyposażone w czujnik WIF. Gdy poziom wody w odstojniku osiągnie stan alarmowy, na desce rozdzielczej zapali się kontrolka. Nigdy nie wolno ignorować tej kontrolki! Należy natychmiast zatrzymać maszynę i spuścić wodę.

Jeśli odstojnik się zapełni, pompa paliwa zacznie zasysać mieszankę wody i paliwa. Ta mieszanka trafi do filtra wstępnego. Wkład filtra nie jest zaprojektowany do zatrzymywania tak dużej ilości wody - przepuści ją dalej. Woda trafi do pompy wysokiego ciśnienia, powodując jej korozję i brak smarowania, co rozpocznie proces "opiłkowania". Stamtąd już prosta droga do zniszczenia wtryskiwaczy, a koszt naprawy idzie w dziesiątki tysięcy.

Filtr wstępny paliwa

Po tym, jak separator oddzielił wodę, paliwo trafia do filtra wstępnego. Jest to filtr o średniej dokładności, zazwyczaj w zakresie 10 do 30 mikronów. Jego zadaniem nie jest ochrona wtryskiwaczy, ale ochrona elektrycznej pompy paliwa niskiego ciśnienia (pompki zasilającej). Ta pompa, często wirnikowa lub zębata, jest pierwszym precyzyjnym elementem w układzie. Jest ona niezwykle wrażliwa na większe zanieczyszczenia, takie jak rdza ze zbiornika, piasek czy wytrącająca się parafina. Filtr wstępny wyłapuje te "grubsze" cząstki, zanim zniszczą one pompę zasilającą.

W nowoczesnych maszynach, jak JCB 3CX z silnikiem Dieselmax, filtr wstępny jest bardzo często zintegrowany w jednej obudowie z separatorem wody. W maszynach CAT (np. CAT 432F) często jest to pierwszy z dwóch filtrów paliwa.

Skutki zaniedbania: Zaniedbanie wymiany filtra wstępnego prowadzi do jego zapchania, co ma dwojakie skutki:

1. Głodzenie pompy: Zapchany filtr stawia ogromny opór. Elektryczna pompa zasilająca, próbując zassać paliwo, pracuje pod ekstremalnym obciążeniem, co prowadzi do jej przegrzania i zatarcia.
2. Efekt domina: Uszkodzona, zacierająca się pompa zasilająca sama zaczyna generować metalowe opiłki. Te opiłki, jeśli nie zostaną zatrzymane przez filtr końcowy, trafiają prosto do pompy wysokiego ciśnienia (CR), niszcząc ją.

Filtr końcowy paliwa (filtr precyzyjny)

To jest "bohater" układu Common Rail. Filtry końcowe dla systemów CR to dzieła inżynierii. Ich zdolność filtracji sięga od 2 do 5 mikronów. Jak małe to jest? Ludzki włos ma średnicę ok. 70 mikronów, a bakterie mają ok. 3-5 mikronów. Filtr ten musi wyłapać cząstki, które są absolutnie niewidoczne gołym okiem.

Chronią one elementy pasowane z tolerancją 2-3 mikronów. We wtryskiwaczu w koparce Komatsu PC210 czy Volvo EC220, iglica zaworu musi poruszać się tysiące razy na minutę, a nawet najmniejsze zanieczyszczenie może zakłócić ten precyzyjny ruch.

Tani filtr kontra filtr premium - anatomia zaniedbania

Dwa filtry o tych samych wymiarach zewnętrznych mogą mieć drastycznie różną skuteczność. O jakości filtra nie decyduje wygląd obudowy, ale to, co jest w środku.

• Tani filtr vs. Medium filtracyjne: Tanie filtry używają zwykłego papieru (celulozy) o niskiej gramaturze i małej powierzchni, która nie filtruje cząstek poniżej 10-15 mikronów. Dla układu Common Rail taki filtr jest jak siatka na motyle - przepuszcza wszystko, co jest naprawdę groźne. Wkłady premium, takie jak w filtrach REDX, używają wielowarstwowych mediów syntetycznych (melt-blown).
• Powierzchnia filtracji: Aby filtr działał długo, musi mieć dużą pojemność na brud. Tani filtr ma mało medium, luźno zwiniętego. Filtr REDX posiada maksymalnie dużo precyzyjnie plisowanego materiału, co daje ogromną powierzchnię roboczą. Nie zapycha się on po 100 godzinach, ale wytrzymuje pełen interwał serwisowy (np. 500 mth).
• Zawór By-Pass (Obejście): Najgorszy scenariusz. Gdy tani filtr szybko się zapcha, otwiera się w nim zawór by-pass, który puszcza całe paliwo bokiem, bez żadnej filtracji, prosto na pompę i wtryskiwacze, prowadząc do szybkiej awarii.

Praktyczne wskazówki dotyczące obsługi i wymiany filtrów paliwa

Regularne czyszczenie i wymiana filtra paliwa może pomóc w przedłużeniu żywotności i sprawności elementów układu paliwowego.

Czyszczenie filtra paliwa - instrukcja krok po kroku

Filtry, w zależności od typu i stopnia zanieczyszczenia, można czyścić różnymi metodami, takimi jak sprężone powietrze, płukanie w rozpuszczalniku lub dedykowanym środku czyszczącym, oraz ręczne czyszczenie. Jeśli filtr paliwa wykonany jest z nylonu lub papieru, zalecamy wymianę go na nowy. Natomiast w przypadku metalowych filtrów, które nie są nadmiernie zabrudzone, wymiana nie jest jedynym rozwiązaniem.

1. Krok 1: Zabezpiecz maszynę. Upewnij się, że koparka jest wyłączona, a kluczyk wyjęty, aby zapobiec przypadkowemu uruchomieniu. Następnie zlokalizuj filtr paliwa.
2. Krok 2: Przygotuj narzędzia i pojemnik. Przygotuj pojemnik na ewentualne wycieki paliwa. Używając odpowiednich narzędzi, ostrożnie otwórz obudowę filtra. Delikatnie odkręć filtr i sprawdź w jakim jest stanie.
3. Krok 3: Wyczyść filtr. Różne elementy filtrujące mogą wymagać różnych metod czyszczenia. Niektóre „luźne” zanieczyszczenia można wydmuchać sprężonym powietrzem, a inne trzeba potraktować specjalnymi środkami czyszczącymi.
4. Krok 4: Przepłucz i wysusz. Jeśli czyściłeś filtr metodą płukania, przepłucz go dokładnie czystą wodą, by mieć pewność, że nie ma żadnych pozostałości po środku czyszczącym i pozostaw do całkowitego wyschnięcia.
5. Krok 5: Zamontuj filtr. Po wysuszeniu przejdź do ponownego montażu filtra w koparce. Postępuj zgodnie z instrukcjami producenta maszyny.
6. Krok 6: Monitoruj pracę. Uruchom maszynę i monitoruj pracę silnika. Upewnij się, że wszystko funkcjonuje prawidłowo. Sprawdź, czy w okolicy filtra nie ma widocznych wycieków oleju napędowego.

Demontaż i montaż plastikowych nakrętek filtra - porady z praktyki

Problem z odkręceniem plastikowych nakrętek filtra paliwa jest częsty. Wielu użytkowników obawia się uszkodzenia elementów. Jak widać, można to zrobić bez uszkodzeń.

Podczas wymiany, jeśli nakrętki nie idą, wystarczy płaski śrubokręt: opierasz na nakrętce i ręką uderzasz. W przypadku plastikowych nakrętek na filtrach Donaldsona, szczególnie tych zlokalizowanych u góry i z boku, doskonale sprawdza się zwykły paskowy klucz do filtrów. Zaciskając go na plastikowej nakrętce i kręcąc w lewą stronę, można odkręcić nakrętkę trochę więcej niż 1/4 obrotu, a następnie zsunąć ją z filtra.

Dolny filtr paliwa (separator wstępny) za zbiornikiem paliwa również można rozkręcić w identyczny sposób - do tych plastikowych nakrętek klucz paskowy to rewelacja. Warto zwrócić uwagę, że na nakrętce plastikowej jest wytłoczone, jak odkręcić i zakręcić nakrętkę - są strzałki kierunkowe. Oprócz tego na dolnej krawędzi nakrętki, tam, gdzie pokazuje środkowa strzałka, są napisy ON i OFF, czyli kierunek odkręcania i zakręcania plastikowej nakrętki. Przy zakręceniu nakrętki plastikowej na filtrze (separatorze) o trochę więcej niż 1/4 obrotu czuje się takie fajne zaskoczenie nakrętki i jest gotowe. To tylko prosta wymiana filtra, o ile wie się, jak to zrobić prawidłowo.

Prewencja - klucz do długowieczności układu paliwowego

Sama wymiana filtrów to nie wszystko. Najważniejsza jest prewencja, czyli niedopuszczenie do przedostania się zanieczyszczeń do układu.

• Tankuj z Czystego Źródła: Unikaj paliwa z beczek i "okazji". Tankuj tylko u sprawdzonych dostawców.
• Tankuj do Pełna na Koniec Dnia: To najważniejsza zasada prewencyjna. Pozostawienie na noc maszyny z w połowie pustym bakiem to zaproszenie dla wody. Na zimnych ściankach zbiornika skropli się para wodna, która spłynie na dno paliwa.
• Codziennie Spuszczaj Wodę z Separatora: To obowiązkowa czynność w ramach codziennej obsługi operatorskiej (DO).
• Zachowaj Absolutną Czystość Przy Wymianie Filtrów: To krytyczny moment. Przed odkręceniem filtra, dokładnie oczyść całą jego obudowę i okolice sprężonym powietrzem i czyściwem. Nawet jedno ziarnko piasku, które wpadnie do układu podczas wymiany, może zniszczyć wtryskiwacz.
• Nigdy nie zalewaj nowego filtra paliwem "z bańki": Zalewanie puszki filtra przed montażem to częsty błąd. Wlewasz w ten sposób paliwo, które omija wkład filtrujący (paliwo niefiltrowane) prosto do "czystej" strony układu.
• Odpowietrzaj Układ Pompką Ręczną: Po wymianie filtrów, użyj ręcznej pompki zasilającej (jeśli maszyna ją posiada, np. JCB 3CX), aby odpowietrzyć układ i zalać filtry czystym, już przefiltrowanym paliwem.

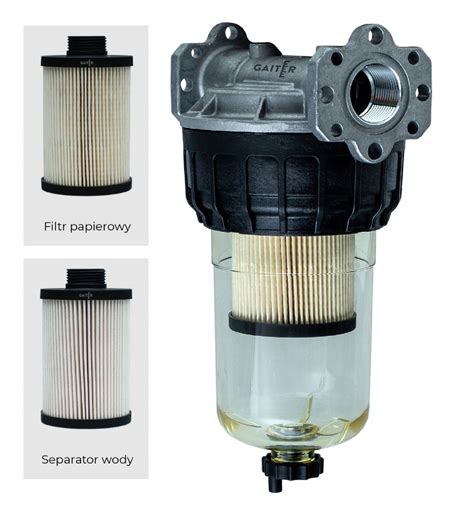

Rodzaje filtrów paliwa w ofercie

Oferujemy różne rodzaje filtrów paliwa, aby sprostać wszelkim potrzebom. Zależnie od potrzeb możesz wybierać spośród:

• Wkręcane filtry paliwa: Ten typ filtra paliwa cechuje się stalową obudową zewnętrzną, zapewniającą wytrzymałość.
• Wkłady filtra paliwa: Od wkładów filtrów paliwa po inne akcesoria, wszystko by utrzymać paliwo w czystości. Są to wkłady składające się z papierowych lub włókninowych mediów filtrujących, które zatrzymują zanieczyszczenia mechaniczne.
• Kompletne zespoły: Wygodne i kompletne rozwiązanie. Filtr paliwa ma już wszystkie niezbędne elementy, aby zawsze utrzymywać czystość paliwa.
• Filtry paliwa wstępne i właściwe: Filtry wstępne to dodatkowa warstwa ochrony, która eliminuje większe cząstki, zanim dotrą do filtra paliwa maszyny.
• Filtry separacyjne wody w paliwie: Woda nagromadzona w paliwie maszyny może wpływać na wydajność filtra paliwa i obniżać jego skuteczność. Ten separator wody w paliwie zapobiega zalewaniu filtrów paliwa wodą.
• Uniwersalne przewodowe filtry paliwa: Wytrzymałe urządzenia odporne na trudne warunki pracy; utrzymują paliwo w czystości.

Szeroka gama produktów i wsparcie ekspertów

Nasi eksperci chętnie służą pomocą w doborze odpowiedniej części do danego zastosowania. Oprócz własnej marki najwyższej jakości TotalSource, staramy się także zapewnić naszym klientom dobrze znane marki filtrów paliwa do koparko-ładowarek, takie jak Baldwin, Donaldson, Fleetguard, Mann&Hummel, Parker i wiele innych - dostępne w magazynie do wielu zastosowań. Marka, którą dostarczamy, jest zawsze wymieniona w naszym sklepie internetowym.

Oferujemy filtry paliwa odpowiednie do koparko-ładowarek i innych maszyn różnych marek:

• JCB, Case, Caterpillar, John Deere, Volvo, Bobcat, Kubota, Terex, Komatsu, Gehl, Kobelco, New Holland, Giant, Schaeff, Kramer, Hitachi, Liebherr, Sany, Avant, Hyundai, Mecalac, IHI, Mustang.

Jeśli nie ma tego, czego szukasz, skontaktuj się z nami już dziś. Zapraszamy do naszego sklepu internetowego, aby zapoznać się z pełną ofertą filtrów paliwa. Dzięki dostępowi online użytkownik będzie miał możliwość:

• Składania zamówień i zadawania pytań w dogodnym dla siebie czasie - w dowolnym dniu i o dowolnej porze.
• Wyszukiwania części zamiennych i akcesoriów - Szukaj według marki i typu urządzenia, korzystając z wyszukiwarki, lub według danych technicznych.
• Poznania wszystkich szczegółów - Dla każdego wyszukanego produktu natychmiast widzisz cenę, dostępność, zdjęcia, dane techniczne i przewidywany czas dostawy.
• Zamówienia kilkoma kliknięciami - łatwiej już się nie da.

Inne systemy filtracji w maszynach budowlanych

W maszynach budowlanych wyróżniamy kilka układów zasilania, a każdy z nich posiada własny, kluczowy system filtracji:

• Układ paliwa: (opisany szczegółowo powyżej).
• Układ powietrza: Przeważnie występują podwójnie, najczęściej jeden w drugim. Pierwszy zewnętrzny - tak zwany wstępny, i drugi wewnętrzny - dokładnego oczyszczania. Chronią silnik przed zanieczyszczeniami z zewnątrz, aby poprzez kolektor ssący do komory spalania, gdzie miesza się z paliwem, dotarło czyste powietrze.
• Układ hydrauliki: Wyposażony jest w kilka filtrów. W zbiorniku występuje filtr ssawny łącznie z filtrem odpowietrzającym. Filtr ssawny często jest zaniedbywany, co sprawia, że powstaje podciśnienie w zbiorniku, ponieważ cały czas ubywa lub przybywa w nim olej. Następny filtr to ciśnieniowo-tłoczny, przez który dostarczany jest olej, i ostatni na powrocie to spławno-powrotny. Dzielimy je na:
  • ciśnieniowo-tłoczne, które przenoszą ciśnienie od 100 do 650 BAR;
  • odpowietrzające - spławno-powrotne ok. 10 bar;
  • ssawne.
• Układ smarowania silnika: Występuje tu filtr oleju, czasem w dużych silnikach w koparkach dwa lub więcej. Wyłapuje zanieczyszczenia powstałe podczas pracy ze ścierających się elementów. Czysty olej pozbawiony opiłków lepiej smaruje elementy wirujące, np. panewki z wałem czy dźwigienka zaworów.
• Filtry kabinowe (przeciwpyłkowe): Zapewniają czyste powietrze w kabinie operatora.
• Filtry cząstek stałych DPF: W nowszych maszynach występuje filtr cząstek stałych (DPF). Zbiera on sadzę powstałą w wyniku spalania, gromadzi ją, a następnie wypala od czasu do czasu.

Każdy z tych układów tworzy obieg zamknięty i krąży ciągle w tej samej przestrzeni. Dlatego zachodzi potrzeba regularnej wymiany filtrów. Poziom filtracji określa się w mikronach, a bardzo ważny jest też przepływ określany w litrach na minutę. Parametry te określa specyfikacja maszyny.

Częstotliwość wymiany filtrów

Wszystkie filtry wymieniamy w określonym czasie przez producenta. Zasadą jest też, że wymieniając z jakiegoś powodu olej na nowy, np. po awarii lub wycieku, należy wymienić również filtry. Nawet najlepsze filtry nie są w stanie filtrować w nieskończoność.

• Filtry paliwa: Zawsze zgodnie z interwałem serwisowym podanym przez producenta maszyny - zazwyczaj jest to co 500 mth.
• Filtr oleju silnika: Częściej, zazwyczaj ok. 250 moto godzin, ponieważ zbiera najwięcej zanieczyszczeń.
• Filtry powietrza: Powinno wymieniać się, kiedy zauważymy, że są zabrudzone, jednak nie rzadziej niż te 500 mth.

Najczęściej zadawane pytania (FAQ)

1. Jak często wymieniać filtry paliwa?

Zawsze zgodnie z interwałem serwisowym podanym przez producenta maszyny - zazwyczaj jest to co 500 mth.

2. Zapaliła mi się kontrolka "woda w paliwie". Mogę dokończyć pracę?

Absolutnie nie. Należy natychmiast przerwać pracę, zgasić silnik i spuścić wodę z separatora. Ignorowanie tej kontrolki może prowadzić do poważnych uszkodzeń układu paliwowego, w tym pompy wysokiego ciśnienia i wtryskiwaczy.

3. Kupiłem tani filtr paliwa, ale wygląda identycznie. Czy jest gorszy?

Tak. O jakości filtra nie decyduje wygląd obudowy, ale to, co jest w środku. Tanie filtry używają zwykłej celulozy o niskiej gramaturze i małej powierzchni, która nie filtruje cząstek poniżej 10-15 mikronów. Dla układu Common Rail taki filtr jest jak siatka na motyle - przepuszcza wszystko, co jest naprawdę groźne.

4. Maszyna straciła moc i "przerywa" pod obciążeniem. Co to może być?

To klasyczny objaw zapchanego filtra paliwa (wstępnego lub końcowego). Filtr jest już tak zanieczyszczony, że nie jest w stanie dostarczyć pompie wystarczającej ilości paliwa do pracy pod obciążeniem. Należy jak najszybciej sprawdzić i wymienić filtry.

5. Moja maszyna (np. CAT) ma dwa filtry paliwa obok siebie. Który jest który?

Wiele maszyn CAT stosuje system dwustopniowy. Zazwyczaj pierwszy (patrząc od strony zbiornika) to filtr wstępny/separator (np. 10 mikronów), a drugi, bliżej silnika, to filtr końcowy (np. 2 mikrony). Zawsze warto sprawdzić instrukcję obsługi maszyny.

Nie ma znaczenia, czy masz koparkę JCB 220X, ładowarkę Volvo L120H czy koparko-ładowarkę CAT 432 - jeśli ma system Common Rail, jego życie zależy od czystości paliwa. Inwestycja w najlepsze dostępne filtry to najtańsze ubezpieczenie przed awarią pompy i wtryskiwaczy. W naszej ofercie znajdziesz pełną gamę wysokowydajnych filtrów paliwa i separatorów wody marki REDX, zaprojektowanych, by sprostać wymaganiom silników Stage V.
