Filtr Powietrza w Opryskiwaczach Spalinowych: Budowa, Zasada Działania i Znaczenie

Filtr powietrza to istotny element każdej maszyny wyposażonej w silnik spalinowy, w tym również opryskiwaczy. Jest on zazwyczaj wykonany z materiału włóknistego lub porowatego. Jego obecność jest kluczowa dla efektywnego spalania paliwa i umożliwienia silnikowi dostarczania wymaganej mocy. Maszyny te często pracują w środowisku pełnym kurzu i zanieczyszczeń, co sprawia, że filtracja powietrza staje się absolutną koniecznością.

Zadaniem filtra powietrza jest filtrowanie cząstek stałych obecnych w powietrzu i umożliwienie przedostania się wyłącznie czystego powietrza do wewnętrznej komory spalania silnika. Tam czyste powietrze miesza się z paliwem w celu wytworzenia mocy. Jeśli filtr powietrza nie zostanie dostarczony lub będzie niesprawny, cząsteczki kurzu przedostaną się do wnętrza silnika, powodując zużycie i uszkodzenie jego części, takich jak zawory i tłoki, co negatywnie wpłynie na maksymalną wydajność i żywotność jednostki napędowej.

Jak Działa Silnik Spalinowy? Kontekst Filtracji Powietrza

Sercem każdego opryskiwacza spalinowego jest silnik spalinowy, w którym energia cieplna paliwa jest przekształcana w energię mechaniczną poprzez spalanie paliwa w jego wnętrzu. Do jego pracy potrzebne jest oczywiście paliwo, ale również ogromne ilości powietrza. Przykładowo, aby spalić 1 litr oleju napędowego, silnik Diesla potrzebuje około 15 000 litrów powietrza.

Spalanie w silniku wysokoprężnym ma miejsce, gdy czyste powietrze jest zasysane przez zawór wlotowy. Następnie gorące, sprężone powietrze miesza się z olejem napędowym pod koniec suwu sprężania, powodując eksplozję, która wypycha tłok w dół w suwie zapłonu. W rezultacie zawór wydechowy otwiera się, a tłok przesuwa się w górę, wypychając spalone gazy z cylindra. To powietrze jest pobierane bezpośrednio z otoczenia, które, szczególnie w trakcie prac polowych, może być mocno zanieczyszczone kurzem i pyłem. Te zanieczyszczenia doprowadziłyby bardzo szybko do uszkodzenia jednostki napędowej, dlatego w układzie dolotowym stosowany jest specjalny filtr powietrza.

Podstawowe Rodzaje Filtrów Powietrza

Filtry powietrza, stosowane w silnikach spalinowych, dzielą się na dwa główne rodzaje: suchy i mokry.

Suchy Filtr Powietrza

Suchy filtr powietrza jest powszechnym i szeroko stosowanym typem, również w opryskiwaczach spalinowych. Ma złożoną część z papieru lub tkaniny, która wychwytuje drobne cząsteczki z przepływającego przez nią powietrza.

• Materiał filtracyjny: Filtry suche zazwyczaj wykorzystują papier, piankę lub tkaninę jako materiał wychwytujący zanieczyszczenia.
• Konserwacja: Filtry suche są dość proste w utrzymaniu; od czasu do czasu należy wyczyścić lub wymienić część filtra.
• Preferencje suchego klimatu: Filtry suche doskonale sprawdzają się w maszynach pracujących w miejscach suchych i zakurzonych.
• Instalacja: Instalacja i wymiana filtrów suchych jest na ogół łatwa.
• Koszt: Zwykle filtry suche kosztują na początku mniej.

Mokry Filtr Powietrza (Kąpiel Olejowa)

Mokry filtr powietrza, zwany także filtrem w kąpieli olejowej, działa na innej zasadzie. Składa się z elementu filtrującego zanurzonego w oleju.

• Zanurzenie oleju: Element filtrujący zanurzony jest w oleju, tworząc barierę dla zanieczyszczeń. Olej zatrzymuje zanieczyszczenia i zapobiega ich przedostawaniu się do powietrza.
• Odporność na wodę i kurz: Mokre filtry zapewniają dodatkową zaletę w wilgotnych lub mokrych warunkach, potrafiąc zatrzymywać wodę i dobrze wychwytywać mniejsze cząstki.
• Ciągła filtracja: Mokre filtry działają cały czas.
• Konserwacja: Mokre filtry wymagają regularnej konserwacji. Należy regularnie sprawdzać i wymieniać olej, a część filtra musi być dobrze czyszczona.
• Instalacja: Instalacja i konserwacja mokrych filtrów może wymagać większej dbałości o szczegóły.

Porównanie Filtrów Suchych i Mokrych

Zwykle filtry suche dobrze oczyszczają powietrze, wychwytując wiele różnych cząstek. Z drugiej strony filtry mokre również działają dobrze, ale to, jak dobrze, zależy od jakości oleju i wielkości cząstek.

Złożone Systemy Filtracji Powietrza w Maszynach Spalinowych

Nowoczesne maszyny spalinowe, takie jak opryskiwacze o dużej mocy, ciągniki czy koparki, nigdy nie polegają na jednym filtrze. Aby zapewnić maksymalną ochronę silnika, szczególnie w warunkach ekstremalnego zapylenia, stosowane są systemy wielostopniowe.

Wyobraźmy sobie koparkę CAT 320 pracującą na placu budowy w suchy, letni dzień - maszyna jest otoczona chmurą pyłu, piasku i drobinek kruszywa. Te cząstki, głównie krzemionka, są twardsze niż stal, z której wykonano silnik. Gdyby dostały się do środka, zadziałałyby jak pasta ścierna, niszcząc gładź cylindrów, pierścienie tłokowe i łożyska turbosprężarki w ciągu kilkudziesięciu godzin. Awaria układu filtracji powietrza to najszybszy i najskuteczniejszy sposób na permanentne zniszczenie silnika wartego fortunę. Dlatego tak kluczowe są zaawansowane systemy filtracji.

Filtr Wstępny (Pre-Cleaner)

To pierwszy stopień filtracji. Jest montowany na szczycie "komina" (rury dolotowej). Stosowany jest w maszynach pracujących w warunkach ekstremalnego zapylenia (np. spycharki w kopalniach). To zazwyczaj duża, przezroczysta "misa", która ma za zadanie wychwycić największe cząstki zanieczyszczeń, zanim dotrą do dalszych etapów filtracji.

Separator Cyklonowy i Obudowa Filtra

Obudowa filtra w wielu nowoczesnych maszynach (np. JCB 3CX czy CAT 432) działa jak separator cyklonowy. Ma specjalnie ukształtowane wloty, które wprawiają zasysane powietrze w ruch wirowy. Cięższe cząstki pyłu są siłą odśrodkową wyrzucane na ścianki i opadają do gumowego zaworu eżektorowego.

Filtr Główny - Serce Systemu

Jest to duży, plisowany wkład, który jako pierwszy przychodzi na myśl, gdy mówimy "filtr powietrza". Jego zadaniem jest fizyczne zatrzymanie drobnego pyłu, który przedostał się przez filtrację wstępną. Dwa filtry o identycznych wymiarach mogą mieć drastycznie różną żywotność i skuteczność, w zależności od następujących parametrów:

• Medium Filtracyjne (Papier): W tanich filtrach używa się zwykłej, grubej celulozy. Filtry premium, takie jak te typu REDX, wykorzystują specjalistyczne media celulozowe lub syntetyczne (np. typu PowerCore), które zapewniają lepszą skuteczność i dłuższą żywotność.
• Powierzchnia Filtracji (Ilość Plis): To kluczowy parametr. Tani filtr ma mało plis, które są szeroko rozstawione, przez co szybko się zapycha i stawia duży opór. Wysokiej jakości filtr ma maksymalnie gęsto upakowane plisy, co daje ogromną powierzchnię filtracyjną i zwiększa jego zdolność do zatrzymywania zanieczyszczeń.
• Stabilność Konstrukcji: W tanich filtrach plisy są często klejone słabym klejem i nie mają wzmocnień. Pod wpływem pulsacji powietrza i wilgoci, plisy mogą się "sklejać" lub odkształcać, drastycznie redukując powierzchnię roboczą i skuteczność filtracji.

Gdy filtr główny jest zapchany, silnik zaczyna się "dusić". Nie może zassać wystarczającej ilości powietrza do spalania. Efekty są natychmiastowe: drastyczny spadek mocy, wzrost zużycia paliwa i kopcenie na czarno (niespalone paliwo).

Filtr Bezpieczeństwa (Wewnętrzny) - Ostatnia Linia Obrony

Wewnątrz filtra głównego znajduje się mniejszy, drugi wkład - filtr bezpieczeństwa. Jego rola jest notorycznie mylona. Wielu operatorów myśli, że jest to "drugi, dokładniejszy stopień filtracji", jednak filtr bezpieczeństwa nie służy do filtrowania powietrza podczas normalnej pracy maszyny - całą tę pracę wykonuje filtr główny.

Filtr bezpieczeństwa to polisa ubezpieczeniowa silnika. Jego głównym zadaniem jest ochrona silnika podczas wymiany filtra głównego. Kiedy mechanik wyjmuje stary, brudny filtr główny, istnieje ogromne ryzyko, że z obudowy do "czystej" strony dolotu wpadnie kurz, liść lub grudka brudu. Filtr bezpieczeństwa zatrzymuje te zanieczyszczenia, zapobiegając ich przedostaniu się do silnika. Filtr bezpieczeństwa powinien być wyjmowany bardzo rzadko - zazwyczaj co trzecią wymianę filtra głównego lub zgodnie z zaleceniami producenta. Nigdy nie należy go czyścić ani przedmuchiwać; jest to wkład jednorazowy.

Zawór Eżektorowy ("Kaczka")

To mały, gumowy zawór na spodzie obudowy filtra, w którym gromadzi się pył zebrany przez cyklon. Lekkie podciśnienie w układzie dolotowym powoduje, że "kaczka" jest zassana (zamknięta), ale wibracje silnika i pulsacje powietrza sprawiają, że co jakiś czas otwiera się, automatycznie wyrzucając nagromadzony brud. Niesprawny, pęknięty lub brakujący zawór eżektorowy to dziura w układzie dolotowym, co stanowi ogromne zagrożenie dla silnika.

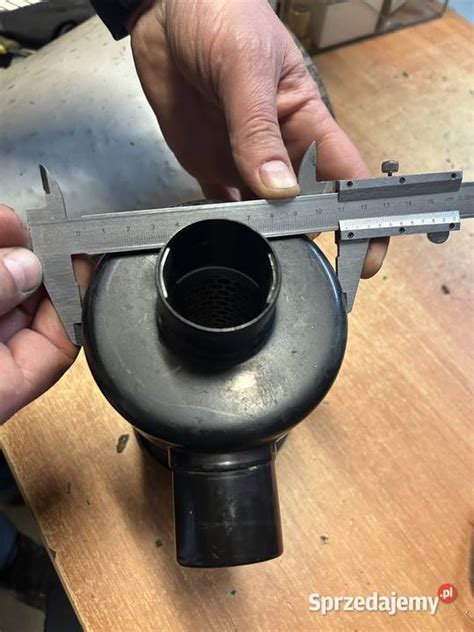

Przykład Specyficznej Budowy: Filtr Powietrza w Ciągniku Ursus C-360

W większości starszych ciągników rolniczych, takich jak popularny Ursus C-360, układ oczyszczania powietrza nie jest podobny do tych, które znamy z samochodów osobowych, dostawczych czy ciężarowych, gdzie normą są zwyczajne filtry papierowe. Filtr powietrza C-360 działa na zasadzie cyklonowej, często z mokrym elementem filtrującym.

Wewnątrz cylindrycznego zbiornika, przez który przechodzi zasysane powietrze, znajdują się jedynie dwie siatki, które mają za zadanie zatrzymać duże zanieczyszczenia (np. grudki ziemi bądź kamienie). Odfiltrowanie mniejszych zanieczyszczeń możliwe jest dzięki wprawieniu powietrza w silny ruch wirowy. Ruch ten sprawia, że drobinki zostają odrzucone do krawędzi zbiornika, a następnie grawitacyjnie opadają na jego dno. Tam znajduje się niewielka ilość oleju w specjalnym osadniku, do którego lustra mają przywrzeć zanieczyszczenia. Uniemożliwia to ich ponowne porwanie w górę i wprowadzenie do kolektora dolotowego silnika.

Niebezpieczeństwo "Dustingu" - Co Pył Robi z Silnikiem?

"Dusting" to termin warsztatowy oznaczający zniszczenie silnika spowodowane przedostaniem się niefiltrowanego powietrza (pyłu) do układu dolotowego. To jedna z najbardziej podstępnych i nieodwracalnych awarii. Źródłem problemu jest zazwyczaj nieszczelność w układzie dolotowym za filtrem głównym.

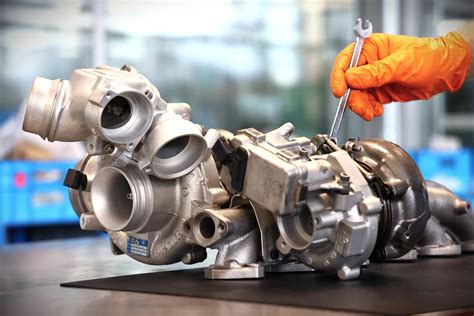

Zniszczenie Turbosprężarki

Pył jako pierwszy trafia na wirujące z prędkością 150 000 obr/min łopatki koła kompresji turbiny. Działa jak piaskarka, szlifując i wycierając krawędzie łopatek. Wirnik traci wyważenie, a wydajność sprężarki spada, co prowadzi do drastycznego obniżenia mocy silnika.

Zniszczenie Gładzi Cylindrów

Pył, który przeżyje sprężanie i trafi do cylindrów, dostaje się między tłok a ściankę cylindra. Tam działa jak materiał ścierny, niszcząc gładź cylindrów i powodując nadmierne zużycie oleju.

Zniszczenie Pierścieni Tłokowych

Cząsteczki pyłu dostają się w rowki pierścieni tłokowych, blokując je i działając jak pilnik, ścierając ich krawędzie. To prowadzi do utraty kompresji i zwiększonego zużycia oleju.

Objawy Końcowe Uszkodzeń Silnika

Gwałtowny spadek mocy, potężne zużycie oleju ("branie oleju"), niebieski dym z wydechu i twardy rozruch to typowe objawy końcowe uszkodzeń silnika spowodowanych "dustingiem". Takie uszkodzenia często wymagają kosztownego remontu silnika.

Prawidłowa Konserwacja i Wymiana Filtra Powietrza

Zrozumienie budowy i zagrożeń to jedno, ale codzienna, prawidłowa obsługa to drugie. Regularna i poprawna konserwacja filtra powietrza jest kluczowa dla długowieczności silnika spalinowego.

Procedura Wymiany/Czyszczenia (Przykład C-360)

Ponieważ budowa układu oczyszczania powietrza w filtrach cyklonowych jest inna niż w pozostałych pojazdach, nie występuje tutaj też typowa „wymiana” filtra. Ten podlega okresowemu czyszczeniu, które należy wykonywać minimum raz na sezon, albo po przekroczeniu określonej przez producenta liczby motogodzin. Pojemność filtrów cyklonowych jest bardzo duża, dlatego też interwały ich konserwacji mogą być odpowiednio dłuższe, nawet w sytuacji pracy w bardzo dużym zapyleniu. Niemniej żaden filtr powietrza do maszyny spalinowej nie ma nieograniczonych możliwości wychwytywania zanieczyszczeń, stąd regularne zabiegi są konieczne.

1. Pracę zaczynamy od poluzowania klamry mocującej i wyjęcia dolnego osadnika z olejem (zwykle konieczne jest uprzednie zdemontowanie przedniej kratki chłodnicy).
2. Stary olej wylewamy, a następnie dokładnie czyścimy osadnik filtra powietrza tak, by wewnątrz nie pozostały żadne zanieczyszczenia.
3. Następnie uzupełniamy olej do wyznaczonego poziomu.
4. Zanim jednak założymy osadnik ponownie, z górnej części cylindrycznego zbiornika wyjmujemy wspomniane wcześniej siatki.
5. Usuwamy wszelkie zebrane tam zanieczyszczenia, po czym wkładamy je na swoje miejsce.
6. Warto też przetrzeć wewnętrzne ścianki zbiornika, by usunąć zalegający tam kurz oraz pył.

Zabieg czyszczenia filtra cyklonowego jest bardzo prosty i można go wykonać w krótkim czasie. Natomiast dzięki cyklonowej budowie układu oczyszczania powietrza, nie musimy robić tego w krótkich odstępach czasu, nawet pracując w bardzo trudnych warunkach.

Podstawowe Zasady Wymiany Filtra Głównego (Nowoczesne Maszyny)

1. Zatrzymaj Silnik: Nigdy, przenigdy nie otwieraj obudowy filtra przy pracującym silniku.
2. Oczyść Obudowę Z ZEWNĄTRZ: Zanim poluzujesz klamry, dokładnie oczyść całą obudowę filtra sprężonym powietrzem i czystą szmatką.
3. Ostrożnie Wyjmij Filtr Główny: Odkręć lub odepnij pokrywę. Delikatnie obracając, wysuń stary filtr główny.
4. Kluczowy Moment - Inspekcja: Zajrzyj do wnętrza obudowy. Czy widzisz pył ZA filtrem? Jeśli tak, masz nieszczelność i należy ją niezwłocznie usunąć.
5. Montaż Nowego Filtra Głównego: Sprawdź, czy nowy filtr (np. marki REDX) ma nieuszkodzone uszczelki. Włóż go delikatnie i pewnie, upewniając się, że dobrze przylega.
6. Zamknięcie i Kontrola "Kaczki": Zamknij pokrywę, upewniając się, że uszczelka pokrywy jest czysta i dobrze przylega. Sprawdź również stan zaworu eżektorowego ("kaczki").

Mit: Czyszczenie Filtrów Sprężonym Powietrzem

To najbardziej szkodliwy mit w całej branży. Oszczędność kilkuset złotych na nowym filtrze w ten sposób niszczy silnik za kilkadziesiąt tysięcy. Dlaczego?

• Strumień sprężonego powietrza (np. 8 bar) rozwiera mikropory w papierze filtracyjnym, czyniąc filtr bezużytecznym. Zamiast zatrzymywać cząstki o wielkości 5 mikronów, zaczyna przepuszczać 50.
• Strumień powietrza uszkadza strukturę materiału i może powodować mikropęknięcia, przez które pył z łatwością przedostanie się do silnika.
• Pył wbity głęboko w medium filtracyjne i tak nie zostanie usunięty, a filtr nadal będzie stawiał duży opór.

Zasada jest jedna: filtrów powietrza się nie czyści, chyba że producent dopuszcza to dla konkretnego typu filtra (np. filtry kąpieli olejowej, gdzie czyści się obudowę i siatki, ale nie wymienia elementu filtracyjnego w tradycyjnym sensie).

Najczęściej Zadawane Pytania (FAQ)

1. Jak często wymieniać filtr powietrza?
   Kieruj się dwoma wskaźnikami: interwałem producenta (np. co 1000 mth lub raz w roku) oraz wskaźnikiem zapchania filtra (jeśli jest zamontowany).
2. Czy filtr bezpieczeństwa (wewnętrzny) też się wymienia?
   Tak, ale znacznie rzadziej. Jego zadaniem nie jest ciągła praca, więc nie zapycha się pyłem. Wymieniaj go zgodnie z zaleceniami producenta, np. co trzecią wymianę filtra głównego.
3. Mój filtr główny wygląda na czysty, ale świeci się kontrolka. Dlaczego?
   Filtr powietrza zatrzymuje cząstki tak małe, że są niewidoczne gołym okiem. Filtr może wyglądać na czysty, ale jego mikropory są już w pełni zablokowane, stawiając zbyt duży opór dla przepływu powietrza.
4. Czy mogę jeździć z pękniętą "kaczką" (zaworem eżektorowym)?
   Absolutnie nie. Pęknięty lub brakujący zawór eżektorowy to dziura w układzie dolotowym, przez którą niefiltrowane powietrze i zanieczyszczenia dostają się bezpośrednio do silnika.
5. Kupiłem tani filtr i maszyna straciła moc. Dlaczego?
   Tanie filtry często mają znacznie mniejszą powierzchnię filtracji (mniej papieru) lub wykonane są z gorszej jakości materiałów. Powoduje to, że od nowości stawiają znacznie większy opór dla zasysanego powietrza, co przekłada się na spadek mocy silnika.

Jak Wybrać Odpowiedni Filtr Powietrza dla Maszyny Spalinowej?

Wybór odpowiedniego filtra powietrza do opryskiwacza spalinowego (czy innej maszyny) zależy od różnych czynników:

• Środowisko Działania: Jeśli Twój opryskiwacz pracuje w suchych i bardzo zakurzonych miejscach, zaawansowany suchy filtr z systemem cyklonowym lub pre-cleanerem może być najlepszym wyborem. W wilgotnych lub mokrych warunkach, filtr mokry może zapewnić lepszą ochronę.
• Preferencje Dotyczące Konserwacji: Weź pod uwagę swoje możliwości i preferencje dotyczące konserwacji. Filtr suchy (typu kasetowego) może być lepszy, jeśli chcesz mieć łatwiejszy i szybszy sposób na wymianę, natomiast filtr mokry wymaga bardziej czasochłonnego czyszczenia i wymiany oleju.
• Koszt Początkowy a Koszty Długoterminowe: Spójrz na swój budżet i zastanów się, ile chcesz wydać na początku, a ile później. Inwestycja w wysokiej jakości filtr zwraca się w postaci dłuższej żywotności silnika.
• Zalecenia Producenta: Zawsze należy zapoznać się z typami filtrów powietrza i zaleceniami konserwacyjnymi producenta maszyny. Jest to gwarancja optymalnej ochrony i wydajności.

Wybór pomiędzy filtrami suchymi i mokrymi, a także systemami wielostopniowymi, nie jest decyzją uniwersalną. Każdy typ ma swoje zalety i sprawdza się lepiej w określonych warunkach. Znajomość różnic między tymi filtrami pomaga właścicielom i operatorom maszyn w podejmowaniu mądrych wyborów odpowiadających ich potrzebom. Niezależnie od tego, czy pracujesz na suchych polach, czy masz do czynienia z wilgotną pogodą, posiadanie odpowiedniego filtra powietrza ma kluczowe znaczenie dla zdrowia i wydajności silnika Twojej maszyny.

Klucz do Długowieczności Silnika

Filtr powietrza to płuca Twojego silnika. Oszczędność kilkudziesięciu złotych na filtrze powietrza to proszenie się o remont silnika i turbosprężarki za kilkadziesiąt tysięcy złotych. Tylko wysokiej jakości, sprawdzone filtry gwarantują ochronę, jakiej wymaga nowoczesny silnik. Takie produkty, jak pełna gama filtrów powietrza (głównych i bezpieczeństwa) marki REDX, są produkowane zgodnie z najwyższymi standardami OEM. Chronią one Twój silnik i zapewniają mu swobodny "oddech", gwarantując niezawodną pracę i długie lata użytkowania opryskiwacza spalinowego.
