Gaźnik i System Regulatora Obrotów w Silnikach Briggs & Stratton

Prawidłowe działanie silnika w kosiarkach i traktorkach ogrodowych Briggs & Stratton zależy od wielu współpracujących ze sobą komponentów. Kluczowymi elementami wpływającymi na stabilną pracę i wydajność są gaźnik oraz system regulatora obrotów. Ich synchronizacja przypomina działanie tempomatu, który utrzymuje stałą prędkość obrotową silnika niezależnie od obciążenia.

Zasada Działania Systemu Regulatora Obrotów

System regulatora obrotów w silnikach Briggs & Stratton utrzymuje stałą prędkość kosiarki do trawy lub innych urządzeń zasilanych energią elektryczną. Bez tego regulatora, użytkownik musiałby ręcznie ustawiać przepustnicę za każdym razem, gdy kosiarka przejeżdża przez gęsty obszar trawy lub napotyka wzniesienia, które wpływają na obciążenie silnika.

Typy Regulatorów: Mechaniczny i Pneumatyczny

Małe silniki Briggs & Stratton mogą być wyposażone w dwa główne typy regulatorów:

• Regulator mechaniczny: Gdy wał korbowy obraca się szybko, ciężarki otwierają się, wywierając nacisk na panewkę regulatora i korbę. W momencie wzrostu obciążenia silnika wał korbowy obraca się wolniej. Prowadzi to do rozluźnienia ciężarków i ponownego otwarcia przepustnicy, zwiększając tym samym obroty silnika. Jeśli mały silnik pracuje pod niewielkim obciążeniem, gaźnik musi dostarczać stosunkowo niewielką ilość mieszanki paliwowo-powietrznej do komory spalania.
• Regulator pneumatyczny: Urządzeniem wykrywającym prędkość w regulatorze pneumatycznym jest ruchoma łopatka powietrzna, wykonana z metalu lub tworzywa sztucznego. Regulator pneumatyczny opiera się również na jednej lub dwóch sprężynach, które przyciągają przepustnicę do pozycji otwartej. W miarę zmniejszania się obciążenia i zwiększania prędkości obrotowej silnika, powietrze wdmuchiwane przez koło zamachowe również zaczyna się zwiększać, powodując, że łopatka regulatora ciągnie przepustnicę w kierunku pozycji zamkniętej, starając się utrzymać stałą prędkość obrotową silnika.

Gaźnik - Serce Układu Paliwowego

Gaźnik jest kluczowym elementem układu paliwowego, odpowiedzialnym za mieszanie powietrza z paliwem w odpowiednich proporcjach i dostarczanie tej mieszanki do komory spalania silnika. Prawidłowo działający gaźnik jest niezbędny dla płynnego rozruchu silnika, stabilnej pracy na różnych obrotach, optymalnego zużycia paliwa i osiągania pełnej mocy.

Główne Elementy Gaźnika i ich Rola

• Membrana gaźnika: Uszkodzona membrana objawia się nierówną pracą silnika na niskich obrotach lub wolnym schodzeniem z obrotów. Jej szczelność, czyli brak przerwania przepony lub spuchnięcia gumy od złej jakości paliwa, jest kluczowa. Przerwaną membranę można rozpoznać w czasie pracy silnika.
• Zawór iglicowy: Iglicowy zawór w gaźniku, dzięki któremu ustalany jest poziom paliwa w komorze pływakowej, z czasem zużywa się i zaczyna przeciekać, co może prowadzić do nieprawidłowego składu mieszanki.
• Dysza gaźnika: Dysza gaźnika to kluczowy element związany z pracą gaźnika. Od jej doboru zależy ilość paliwa dostarczanego do silnika w mieszance. Nieodpowiednio dobrana dysza negatywnie wpłynie na optymalną pracę silnika. Często zdarza się, że dysza, zwłaszcza ta umieszczona w pływaku, łatwo się gubi podczas demontażu gaźnika.
• Uszczelki gaźnika: Uszczelka do gaźnika służy do uszczelniania połączeń i zapobiegania wyciekom oraz nieszczelnościom, które mogą wpływać na skład mieszanki paliwowo-powietrznej. Uszczelki można wykonać samodzielnie z dostępnych na rynku arkuszy, jednak najlepszym rozwiązaniem jest zakup nowej, oryginalnej lub wysokiej jakości zamiennej uszczelki. Należy również zwrócić uwagę na stan uszczelki między kolektorem a gaźnikiem, ponieważ nieszczelności w tym miejscu mogą powodować problemy z pracą silnika.
• Pompka rozruchowa (primer): Stosowana jest w przypadku, gdy grawitacyjne doprowadzanie benzyny do przewodu paliwowego nie jest możliwe, ułatwiając rozruch zimnego silnika.
• Elektryczne urządzenie w misce paliwowej: Niektóre gaźniki zawierają urządzenie elektryczne u podstawy miski paliwowej, które kontroluje dopływ paliwa.

Typowe Problemy i Objawy Usterek Gaźnika i Regulatora

W regularnie serwisowanych kosiarkach ogrodowych Briggs & Stratton mogą zdarzyć się awarie silnika lub innych elementów. Problemy z gaźnikiem i regulatorem często objawiają się podobnie:

• Nieregularna praca silnika: Falowanie obrotów, dławienie się silnika, strzelanie w tłumiku, szczególnie pod obciążeniem (np. w wysokiej trawie).
• Problemy z rozruchem: Silnik ciężko pali, gaśnie po chwili lub po rozgrzaniu, nie chce odpalić na ciepło, wypływa paliwo z gaźnika przy zapalaniu zimnego silnika.
• Nieprawidłowe obroty: Zbyt wysokie lub zbyt niskie obroty jałowe, brak wolnych obrotów, silnik nie wchodzi na wysokie obroty lub wchodzi na bardzo wysokie obroty.
• Problemy ze składem mieszanki: Dymienie z tłumika, czarna i okopcona świeca (zbyt bogata mieszanka), lub przegrzewanie się silnika (zbyt uboga mieszanka).
• Wycieki paliwa: Paliwo wypływa z gaźnika, często spowodowane uszkodzonym zaworem iglicowym lub uszczelkami.
• Brak reakcji na gaz: Silnik niezbyt reaguje na gaz w dolnym zakresie obrotów, dławi się na wysokich obrotach.
• Inne objawy: Stuki w silniku, problemy po nieprawidłowym położeniu kosiarki (np. na boku zamiast świecą do góry), co może prowadzić do problemów z zimnym rozruchem.

Diagnostyka i Rozwiązywanie Problemów

Diagnostyka problemów z gaźnikiem i regulatorem wymaga systematycznego podejścia. Wiele usterek można wyeliminować poprzez dokładne czyszczenie, regulację lub wymianę pojedynczych elementów.

Czyszczenie i Regulacja Gaźnika

Jeśli podstawowe regulacje nie rozwiążą problemów z małym silnikiem lub nie poprawią osiągów, konieczna może być przebudowa gaźnika lub jego dokładne czyszczenie.

1. Demontaż gaźnika: Przed rozpoczęciem pracy, należy odłączyć przewód świecy zapłonowej i zabezpieczyć go z dala od świecy. Następnie zakręcić zawór paliwa u podstawy zbiornika paliwa. Odkręcić śruby mocujące gaźnik, a jeśli rura łącząca łączy gaźnik z blokiem silnika, należy najpierw odkręcić śruby mocujące rurę. Gaźnik zawiera niewielką ilość paliwa, dlatego należy przygotować czystą miskę do zbierania kapiącego paliwa i przechowywania drobnych części.
2. Czyszczenie: Zdemontowane metalowe i plastikowe części gaźnika można namoczyć w uniwersalnym środku do czyszczenia części przez nie więcej niż 15 minut, aby usunąć osady. Alternatywnie, nosząc okulary ochronne, można spryskać części środkiem do czyszczenia gaźników. Następnie należy dokładnie zetrzeć rozpuszczalnik i inne pozostałości za pomocą czystej szmatki. Serwisy często wykorzystują myjki ultradźwiękowe do gruntownego czyszczenia gaźnika.
3. Regulacja: W gaźnikach Briggs & Stratton często występuje możliwość regulacji mieszanki paliwowo-powietrznej za pomocą śrub. Mosiężne śruby mieszanki kontrolują mieszankę paliwowo-powietrzną przy wysokich obrotach i na biegu jałowym. Należy je dokładnie sprawdzić pod kątem zużycia. Standardowe obroty pracy silnika reguluje się na 3000-3200 obr./min (maksymalne) i 1900-2200 obr./min (jałowe). Ważne jest, aby wiedzieć, że w niektórych kosiarkach nie ma możliwości ręcznej regulacji obrotów, a silnik posiada jedynie regulator, który dodaje obrotów w zależności od obciążenia. W takich przypadkach regulacja może być możliwa w niewielkim zakresie za pomocą dźwigni przy gaźniku.
4. Ponowny montaż: Podczas montażu należy zainstalować nowe korki spawalnicze z zestawu naprawczego, używając punktaka nieco mniejszego niż zewnętrzna średnica korka. Składać dławik, wkładając sprężynę powrotną do piankowej uszczelki i wsuwając zespół sprężyny i uszczelki na wał dławika. Umieścić płytkę ssania na wale z pojedynczym nacięciem na krawędzi w kierunku wlotu paliwa. Zamontować uszczelkę wału przepustnicy z krawędzią uszczelniającą w dół. Zamontować gniazdo iglicy wlotowej rowkiem do dołu, używając śrubokręta do tulei. Włożyć sworzeń zawiasu i sworzeń środkowy. Ustawić gaźnik tak, aby ścięta krawędź pasowała do rury wlotu paliwa i zamocować gaźnik za pomocą nakrętek lub śrub, pozostawiając te elementy mocujące luźne do ostatecznego dokręcenia.

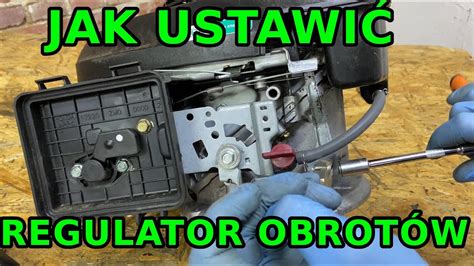

Kontrola i Wymiana Elementów Regulatora

Sprężyny regulatora obrotów są kluczową sprawą w tych układach regulacji. Właściwy typ i napięcie sprężyn są niezbędne. Rozciągnięta lub uszkodzona sprężyna może prowadzić do niestabilnych obrotów. Istnieje możliwość regulacji napięcia sprężyny poprzez odpowiednie podginanie blaszki, do której jest przypięta. Ważne jest także prawidłowe podłączenie i ustawienie cięgien regulatora wraz z dźwignią sterowania od silnika.

Inne Sprawdzenia i Diagnostyka

W przypadku problemów z pracą silnika, oprócz gaźnika i regulatora, należy sprawdzić również inne elementy:

• Filtry: Zawsze sprawdź stan filtra powietrza i paliwa, ponieważ te elementy również mają wpływ na pracę silnika.
• Świeca zapłonowa: Sprawdź iskrę (czy jest stabilna), a także przerwę między elektrodami świecy. Jeśli świeca jest czarna i okopcona, może to wskazywać na problem z mieszanką.
• Luz zaworowy: Sprawdź luz zaworów na zimnym silniku. Dla silnika ssącego powinien wynosić 0,10-0,15 mm, a dla wydechowego 0,18-0,23 mm.
• Cewka zapłonowa: Sprawdź odległość cewki od koła zamachowego, która powinna wynosić 0,20-0,30 mm.
• Klin koła zamachowego i rozrząd: Sprawdź, czy klin koła zamachowego nie jest zerwany lub ścięty, oraz czy rozrząd został poprawnie ustawiony podczas składania silnika.
• Układ dolotowy: Upewnij się, że króciec ssący gaźnika i inne połączenia są szczelne. Nieszczelności w układzie dolotowym (np. pęknięty przewód lub krzywy kolektor) mogą prowadzić do nieregularnych obrotów i dymienia.
• Stan silnika: W przypadku uporczywych problemów należy ocenić stan cylindra i tłoka (pomiar średnicówką), a także pierścieni tłokowych.
• Sprzęgło: Niekiedy, problemy takie jak falowanie silnika mogą być spowodowane luzami lub stukami w sprzęgle, które zakłócają pracę regulatora.

Zestawy Naprawcze i Części Zamienne

Kiedy regulacja gaźnika okaże się niemożliwa lub gdy uszkodzonych jest wiele jego elementów, świetnie sprawdzi się zestaw naprawczy gaźnika Briggs & Stratton. Takie zestawy zawierają wymienne zaślepki, uszczelki, dysze i inne drobne elementy. Zapewnia to ekonomiczne rozwiązanie problemów bez konieczności wymiany całego podzespołu.

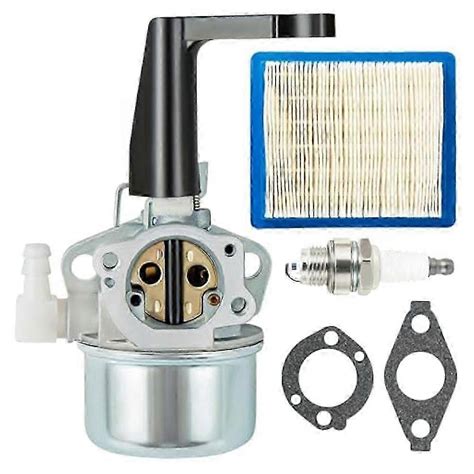

Na rynku dostępne są również kompletne gaźniki zamienne, takie jak gaźnik dedykowany do silników Briggs & Stratton o mocy od 12 do 12,5 KM, szeroko stosowanych w kosiarkach traktorkach. Produkt jest dostępny pod numerami porównawczymi 498027, 495706 i 799728, a także 498231, 499161. Pasuje do silników serii 28, 28B700, 28D700, 282700, 283700, 285700, 286700. Inne przykłady obejmują części do silników 3.5HP do 5HP, 10HP do 17.5HP I.C., czy 5HP I.C.

Inne ważne części zamienne to:

• Króciec ssący gaźnika Briggs & Stratton
• Sprężynki do silnika Briggs & Stratton
• Pompka rozruchowa

Ważne Wskazówki i Ostrzeżenia

OSTRZEŻENIE: Aby uniknąć obrażeń ciała lub uszkodzenia mienia, przed uruchomieniem, obsługą lub serwisowaniem silnika lub urządzenia należy zawsze zapoznać się z instrukcjami obsługi silnika i urządzenia. Paliwo i jego opary są niezwykle łatwopalne i wybuchowe. W razie wątpliwości lub dodatkowych pytań należy skontaktować się z autoryzowanym dealerem lub firmą Briggs & Stratton.

Przed wymianą gaźnika, zawsze sprawdź stan filtra powietrza i paliwa, a także świecy zapłonowej, ponieważ te elementy również mają wpływ na pracę silnika. W przypadku montażu nowego gaźnika, może być konieczna jego regulacja w celu optymalnego dopasowania do silnika. Zadbaj o pełną moc i płynną pracę silnika w swojej kosiarce traktorku, wymieniając zużyty gaźnik na nowy!

tags: #gaznik #briggs #regulator #traktorek
