Betoniarka: silnik, lokalizacja i optymalne działanie

Betoniarka to niezwykle ważne urządzenie w budownictwie, które służy do mechanicznego mieszania składników betonu: cementu, piasku, kruszywa i wody, a także innych materiałów, takich jak tynk czy gips. Dzięki niej możliwe jest szybkie i efektywne przygotowanie mieszanek, co przyspiesza realizację prac budowlanych. Kluczowym elementem każdej betoniarki jest jej silnik, ale prawdziwym wyznacznikiem efektywności jest prędkość obrotowa samego bębna. To właśnie ona decyduje o tym, czy mieszanka betonowa będzie jednorodna i wytrzymała.

Sekret idealnej mieszanki: ile obrotów na minutę powinien mieć bęben?

Wielu początkujących majsterkowiczów, a nawet niektórzy doświadczeni budowlańcy, błędnie koncentrują się na obrotach silnika, podczas gdy prawdziwym wyznacznikiem efektywności betoniarki jest prędkość obrotowa jej bębna. To właśnie bęben, a nie silnik, bezpośrednio wpływa na jakość mieszanej zaprawy.

Optymalny zakres obrotów bębna

Optymalny zakres obrotów bębna, który gwarantuje jednorodną i dobrze napowietrzoną mieszankę betonową, to od 25 do 30 obrotów na minutę. Przy tej prędkości składniki są efektywnie podnoszone i opadają, co sprzyja ich dokładnemu połączeniu, bez ryzyka segregacji czy przyklejania się do ścianek.

Konsekwencje niewłaściwych obrotów bębna

Niewłaściwe obroty bębna mogą mieć poważne konsekwencje dla jakości mieszanki i samej betoniarki:

• Zbyt szybkie obroty:
  • Przyklejanie się zaprawy do ścianek: Siła odśrodkowa jest zbyt duża, co powoduje, że mieszanka zamiast swobodnie opadać, jest dociskana do wewnętrznych ścianek bębna.
  • Niedokładne mieszanie: Składniki nie mają szansy na odpowiednie przemieszanie się, co prowadzi do niejednorodnej konsystencji betonu.
  • Nadmierne napowietrzanie: Może to osłabić strukturę betonu.
  • Przeciążenie silnika: Silnik musi pokonać większe opory, co prowadzi do jego szybszego zużycia lub awarii.
  • Wydłużenie procesu mieszania: Osiągnięcie jednorodnej mieszanki zajmuje znacznie więcej czasu, co obniża efektywność pracy.
• Zbyt wolne obroty:
  • Niska efektywność: Składniki nie są wystarczająco podnoszone i mieszane, co może skutkować słabą jakością betonu.
  • Osadzanie się składników: Cięższe frakcje mogą osiadać na dnie bębna, prowadząc do segregacji.

Silnik betoniarki: zrozumieć prędkości i moc

Silniki elektryczne do betoniarek występują w dwóch głównych prędkościach obrotowych: około 1400 obr/min (wolnoobrotowe) i około 2800 obr/min (szybkoobrotowe). Aby uzyskać prawidłowe obroty bębna, konieczne jest zastosowanie odpowiedniego przełożenia.

Dwie prędkości do wyboru: silniki ~1400 vs ~2800 obr/min

Na polskim rynku najczęściej spotykamy silniki elektryczne do betoniarek o dwóch standardowych prędkościach obrotowych:

• Silniki wolnoobrotowe: Pracują w zakresie około 1300-1500 obrotów na minutę.
• Silniki szybkoobrotowe: Osiągają około 2700-2800 obrotów na minutę.

Wybór między silnikiem jednofazowym a trójfazowym to kolejna ważna decyzja, która wpływa na stabilność i wydajność pracy betoniarki. Silniki trójfazowe (400V) są zdecydowanie lepszym wyborem, jeśli zależy nam na stabilnej pracy i bezproblemowym rozruchu pod pełnym obciążeniem, co jest kluczowe w zastosowaniach profesjonalnych. Silniki jednofazowe (230V) są bardziej podatne na zatrzymywanie się pod obciążeniem niż silniki trójfazowe (400V), które oferują znacznie lepszy moment rozruchowy i stabilniejszą pracę.

Dopasowanie mocy silnika do pojemności bębna

Dopasowanie mocy silnika do pojemności bębna betoniarki to absolutna podstawa, jeśli chcemy, aby maszyna pracowała efektywnie i bezawaryjnie:

• Zbyt słaby silnik: Będzie się przegrzewał i zatrzymywał pod obciążeniem.
• Zbyt mocny silnik: To niepotrzebny wydatek i większe zużycie prądu.

Dla popularnych modeli betoniarek o pojemności od 100 do 150 litrów, optymalna moc silnika to zazwyczaj 1,1 kW do 1,5 kW. Dla większych maszyn, na przykład betoniarek o pojemności 250 litrów, powinno się celować w silniki o mocy 2,2 kW lub więcej. Wartości te są orientacyjne i zawsze należy sprawdzić zalecenia producenta konkretnej betoniarki.

Przełożenie: jak zredukować obroty silnika do bębna

Gdy już zrozumiemy, że silnik kręci się zbyt szybko dla bębna, naturalnie nasuwa się pytanie: jak zredukować te obroty? Najpopularniejszym rozwiązaniem w betoniarkach jest przekładnia pasowa.

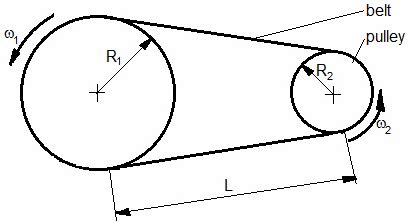

Rola kół pasowych i paska klinowego w redukcji prędkości

Przekładnia pasowa działa na prostej zasadzie: mamy dwa koła pasowe o różnych średnicach, połączone paskiem klinowym lub wielorowkowym. Jedno koło (mniejsze) jest zamontowane na osi silnika, drugie (większe) na osi bębna. Im większa różnica w średnicach tych kół, tym większa redukcja obrotów. Na przykład, jeśli koło na silniku ma średnicę 5 cm, a koło na bębnie 50 cm, uzyskujemy przełożenie 1:10. Oznacza to, że jeśli silnik wykonuje 10 obrotów, bęben wykona tylko jeden. To właśnie stosunek średnic kół pasowych jest kluczowy dla osiągnięcia optymalnych 25-30 obrotów bębna na minutę.

Przekładnia zębata i wieniec: kiedy stosuje się to rozwiązanie?

Alternatywą dla przekładni pasowej, choć rzadziej spotykaną w małych, przydomowych betoniarkach, jest przekładnia zębata. W tym systemie silnik napędza małą zębatkę (tzw. zębnik), która z kolei zazębia się z dużym wieńcem zębatym zamontowanym na bębnie betoniarki. O przełożeniu decyduje tutaj stosunek liczby zębów zębnika do liczby zębów wieńca. Przekładnie zębate są zazwyczaj bardziej wytrzymałe i mniej podatne na poślizg niż pasowe, ale są też droższe w produkcji i potencjalnie głośniejsze. Częściej spotyka się je w większych, profesjonalnych betoniarkach, gdzie wymagana jest duża niezawodność i zdolność do przenoszenia znacznych momentów obrotowych.

Praktyczny poradnik: Jak obliczyć potrzebną średnicę koła pasowego?

Skoro wiemy, że obroty bębna są najważniejsze, a przełożenie pasowe jest najpopularniejsze, przejdźmy do konkretów:

1. Określ obroty silnika (N_silnika): Sprawdź tabliczkę znamionową swojego silnika.
2. Określ pożądane obroty bębna (N_bębna): Wiemy, że optymalnie to 25-30 obr/min.
3. Zmierz średnicę koła pasowego na silniku (D_silnika): Zmierz średnicę koła, które masz już zamontowane na silniku.

Wzór na przełożenie to: N_silnika * D_silnika = N_bębna * D_bębna.

Przykład: Aby silnik o 1400 obr/min z kołem 6 cm napędzał bęben z prędkością 28 obr/min, potrzebne byłoby koło pasowe o średnicy 300 cm (czyli 3 metry!). Jest to skrajny przykład, pokazujący skalę redukcji. W praktyce bębny mają już zamontowane duże koła, a my dobieramy mniejsze koło na silniku.

Jeśli masz już koło na bębnie (np. 60 cm), możesz obliczyć potrzebną średnicę koła na silniku, przekształcając wzór:

D_silnika = (N_bębna * D_bębna) / N_silnika

Dla przykładu: D_silnika = (28 obr/min * 60 cm) / 1400 obr/min = 1680 / 1400 = 1.2 cm. Tak małe koło miałoby problem z przeniesieniem momentu obrotowego, dlatego często stosuje się dwustopniowe przełożenia lub silnik o niższych obrotach.

Wybór silnika do betoniarki: 1400 czy 2800 obr/min?

Przy wyborze silnika do betoniarki zazwyczaj skłania się ku silnikom wolnoobrotowym (~1400 obr/min).

• Zalety silników wolnoobrotowych (~1400 obr/min):
  • Prostsza konstrukcja i większy moment obrotowy.
  • Mniejszy stopień redukcji potrzebny do osiągnięcia optymalnych 25-30 obr/min bębna.
• Kiedy warto rozważyć silnik szybkoobrotowy (~2800 obr/min)?
  • Gdy mamy do czynienia z ograniczoną przestrzenią i potrzebujemy bardzo kompaktowej konstrukcji, która może pomieścić mniejsze koła pasowe, ale z większym stopniem redukcji.
  • Taki silnik będzie wymagał znacznie większego przełożenia, co może wymusić zastosowanie większego koła na bębnie lub dwustopniowej przekładni.

Analiza popularnych modeli betoniarek na polskim rynku i ich fabryczne silniki

Na polskim rynku w popularnych modelach betoniarek spotykamy zarówno silniki wolnoobrotowe, jak i szybkoobrotowe. Producenci dobierają je w zależności od konstrukcji maszyny i docelowego przeznaczenia, zawsze stosując odpowiednie przełożenie, aby bęben kręcił się z optymalną prędkością.

Przy wymianie silnika w betoniarce najważniejsze jest sprawdzenie oryginalnych obrotów silnika, który był zamontowany fabrycznie. Poza tym, koniecznie zwróć uwagę na kierunek obrotów (lewe/prawe), aby bęben kręcił się we właściwą stronę. Niewłaściwy kierunek obrotów może całkowicie zniweczyć proces mieszania.

Rozwiązywanie problemów z obrotami silnika betoniarki

Silnik zatrzymuje się pod obciążeniem: czy to wina obrotów?

Zatrzymywanie się silnika pod obciążeniem może wynikać z kilku przyczyn, a obroty odgrywają tu kluczową rolę:

1. Jeśli obroty bębna są zbyt wysokie, mieszanka jest zbyt mocno dociskana do ścianek, co zwiększa opór i obciąża silnik.
2. Problemem może być niedopasowana moc silnika do pojemności betoniarki - zbyt słaby silnik nie poradzi sobie z pełnym bębnem.
3. Silniki jednofazowe (230V) są bardziej podatne na zatrzymywanie się pod obciążeniem niż silniki trójfazowe (400V).

W przypadku problemów z przegrzewaniem się silnika i spaleniem uzwojenia, przyczyną może być brak jednej fazy, woda w silniku (niezabezpieczonym przed opadami), nieprawidłowe podłączenie lub brak zabezpieczeń (np. termika). Pomiar oporności uzwojeń może wskazać na uszkodzenie, a stan przewodów świadczy o przegrzaniu izolacji.

Jak zmodyfikować przełożenie, by zoptymalizować pracę betoniarki?

Jeśli betoniarka nie pracuje optymalnie, modyfikacja przełożenia może być rozwiązaniem:

• Zmniejsz obroty bębna: Jeśli bęben kręci się zbyt szybko, musisz zwiększyć stopień redukcji.
• Zwiększ obroty bębna: Jeśli bęben kręci się zbyt wolno, musisz zmniejszyć stopień redukcji.
• Skorzystaj z obliczeń: Zawsze wracaj do wzoru na przełożenie.
• Sprawdź pasek: Upewnij się, że pasek klinowy jest w dobrym stanie i odpowiednio napięty.

Na co zwrócić uwagę przy wymianie starego silnika na nowy?

Wymiana silnika to doskonała okazja do optymalizacji pracy betoniarki:

• Dopasowanie obrotów: Najlepiej wymienić silnik na taki o identycznych obrotach (np. 1400 obr/min na 1400 obr/min). Jeśli zmieniasz typ silnika (np. z 2800 na 1400), pamiętaj o konieczności zmiany przełożenia (kół pasowych).
• Moc (kW): Wybierz silnik o mocy odpowiedniej do pojemności bębna.
• Kierunek obrotów: Sprawdź, czy nowy silnik ma ten sam kierunek obrotów co oryginalny.

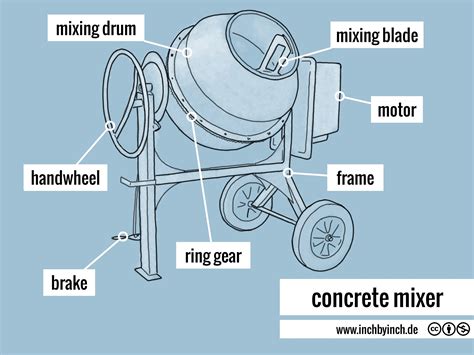

Budowa i funkcje betoniarki

Betoniarka to urządzenie, które ma charakterystyczny wygląd, wyróżniający się na placu budowy. Jej ogólna konstrukcja jest dostosowana do efektywnego mieszania różnych materiałów budowlanych. Wielkość betoniarek może się znacznie różnić w zależności od ich przeznaczenia - od małych, idealnych do domowych projektów, po duże modele montowane na ciężarówkach, używane w dużych inwestycjach budowlanych.

Kluczowe komponenty betoniarki

Betoniarka składa się z kilku kluczowych zewnętrznych i wewnętrznych elementów, które odgrywają istotną rolę w jej funkcjonalności:

• Bęben mieszający: Jest najważniejszym elementem, w którym odbywa się proces mieszania. Jego kształt (zazwyczaj cylindryczny) oraz materiały (najczęściej stal) mają kluczowe znaczenie dla efektywności mieszania.
• Silnik i napęd: Odpowiedzialne za moc niezbędną do obracania bębna i mieszania składników. Mogą być to silniki elektryczne (cichsze i bardziej ekologiczne) lub spalinowe (większa mobilność).
• Mechanizm mieszania: Wnętrze betoniarki kryje zaawansowany mechanizm mieszania, który jest kluczowy dla uzyskania jednorodnej mieszanki. W skład tego mechanizmu wchodzą ostrza oraz system obracania bębna. Różne modele betoniarek mogą mieć różne wzory ostrzy oraz mechanizmy mieszania, co wpływa na efektywność procesu.

Rodzaje betoniarek

Na rynku dostępnych jest wiele rodzajów betoniarek, co pozwala na ich dostosowanie do różnych potrzeb budowlanych:

• Betoniarki stacjonarne: Zazwyczaj większe i przeznaczone do pracy w stałych lokalizacjach, takich jak duże projekty budowlane. Oferują większą pojemność i wydajność.
• Betoniarki przenośne: Mimo że mają mniejszą pojemność, zapewniają większą elastyczność i łatwość transportu, co jest kluczowe w mniejszych projektach budowlanych i renowacjach.
• Betoniarki specjalistyczne: Zaprojektowane z myślą o konkretnych zastosowaniach, np. do produkcji betonu prefabrykowanego.

Parametry mieszania i wpływ na jakość betonu

Podczas mieszania betonu kluczowe są różne parametry, które wpływają na jakość uzyskiwanej mieszanki. Prędkość mieszania oraz czas, przez jaki składniki są mieszane, mają istotne znaczenie dla osiągnięcia jednorodnej konsystencji. Zbyt krótki czas mieszania może prowadzić do niedomieszanego betonu, podczas gdy zbyt długi czas może powodować, że mieszanka stanie się zbyt gęsta i trudna do użycia.

Wymiana łożyska w betoniarce

Charakterystyczny, metaliczny huk i nierówna praca bębna to sygnały, których żaden właściciel betoniarki nie powinien ignorować. Najczęściej winowajcą jest zużyte łożysko - element, który mimo niewielkich rozmiarów odpowiada za płynny obrót całego bębna. Koszt samego łożyska to zazwyczaj od 20 do 80 zł, w zależności od typu i rozmiaru. Jeśli zlecisz naprawę serwisowi, koszt robocizny może wynieść od 150 do nawet 400 zł. Dla osoby z podstawowymi umiejętnościami technicznymi i odpowiednimi narzędziami, proces wymiany łożyska jest wykonalny samodzielnie.

Narzędzia potrzebne do wymiany łożyska

Podstawowy zestaw narzędzi to klucze nasadowe lub płaskie, młotek, śrubokręty oraz obowiązkowo ściągacz do łożysk. Przydatne będą też szczotka druciana, smar techniczny i olej penetrujący (np. WD-40).

Kiedy wymiana łożyska jest konieczna?

Zanim chwycisz za narzędzia, musisz mieć 100% pewności, że to właśnie łożysko jest źródłem problemów:

• Głośna praca: Niezwykły hałas podczas pracy bębna to pierwszy i najbardziej oczywisty objaw. Zdrowa betoniarka wydaje monotonny, w miarę cichy dźwięk pracy silnika i obracającego się bębna.
• Tarcie i chrobotanie: W bardziej zaawansowanym stadium zużycia usłyszysz metaliczne tarcie lub chrobotanie.
• Stukanie i grzechotanie: To już ostatni dzwonek. Głośne stuki oznaczają, że łożysko jest bliskie całkowitego zatarcia lub rozpadu.
• Luz osiowy lub promieniowy bębna: Jeśli wyczuwasz wyraźne „klikanie” lub bęben przesuwa się o kilka milimetrów w dowolnym kierunku, masz pewność, że łożysko (lub łożyska) straciło swoje właściwości i nie jest w stanie utrzymać osi bębna w stabilnej pozycji.

Jak dobrać odpowiednie łożysko?

Prawidłowa diagnoza to połowa sukcesu:

• Znajdź oznaczenie: Na bocznej powierzchni pierścienia zewnętrznego lub wewnętrznego starego łożyska znajdziesz wytłoczony lub wygrawerowany ciąg znaków (np. 6205 2RS C3). To jego uniwersalne oznaczenie.
• Mierzenie suwmiarką: Jeśli oznaczenie jest zatarte lub nieczytelne, musisz dokładnie zmierzyć stare łożysko suwmiarką.
• Typ łożyska - otwarte czy uszczelnione?
  • Łożyska otwarte (bez oznaczeń): Nie posiadają żadnych uszczelnień.
  • Łożyska z uszczelnieniem gumowym (RS, 2RS): To najlepszy wybór do betoniarki. RS oznacza uszczelnienie z jednej strony, 2RS z obu. Uszczelki skutecznie chronią wnętrze łożyska przed pyłem cementowym i wodą, a jednocześnie zatrzymują smar w środku.

Wskazówki bezpieczeństwa przed przystąpieniem do pracy

Praca przy betoniarce, nawet odłączonej od prądu, wymaga zachowania ostrożności:

• Odłącz zasilanie: Wyjmij wtyczkę z gniazdka.
• Używaj okularów ochronnych: Szczególnie podczas wybijania lub czyszczenia elementów.
• Pracuj z głową: Nie używaj nadmiernej siły. Jeśli coś nie chce zejść, spróbuj znaleźć przyczynę.

Proces wymiany łożyska krok po kroku

Wymiana łożyska można podzielić na cztery główne etapy:

1. Demontaż: Odkręć bęben od ramy. W niektórych modelach betoniarek oś z łożyskami jest umieszczona w obudowie stanowiącej integralną część jednej z połówek bębna, więc konieczne może być rozpołowienie bębna. Zdejmij wszelkie zabezpieczenia (np. pierścienie segera).
2. Usuwanie starego łożyska:
   • Ściągacz do łożysk: Zaczep ramiona ściągacza o wewnętrzny pierścień łożyska lub o element, o który się opiera.
   • Metoda alternatywna (ryzykowna): Jeśli nie masz ściągacza, możesz spróbować wybić łożysko. Wymaga to dużej precyzji. Użyj pobijaka lub tulei o średnicy zbliżonej do wewnętrznego pierścienia (jeśli wybijasz z osi) lub zewnętrznego (jeśli wybijasz z gniazda). Uderzaj młotkiem naprzemiennie w różnych punktach, aby łożysko schodziło równomiernie.
3. Czyszczenie i przygotowanie: Dokładnie wyczyść oś i gniazdo. Użyj papieru ściernego lub szczotki drucianej, aby usunąć wszelkie ślady rdzy, starego smaru i zanieczyszczeń. Sprawdź stan powierzchni. Nasmaruj powierzchnie cienką warstwą smaru technicznego.
4. Montaż nowego łożyska:
   • Montaż na osi: Znajdź klucz nasadowy lub kawałek rury o średnicy idealnie pasującej do wewnętrznego pierścienia łożyska. Przyłóż go do pierścienia i delikatnie, równomiernie wbijaj łożysko na swoje miejsce.
   • Montaż w gnieździe: Użyj tulei lub starego łożyska, aby napierać na zewnętrzny pierścień nowego łożyska.

Przeprowadź test: Uruchom betoniarkę „na sucho” (bez wsadu) i posłuchaj jej pracy. Powinna działać cicho i płynnie.

Problemy i rozwiązania podczas wymiany łożyska

• Zapieczone łożysko:
  • Cierpliwość i olej penetrujący: Spryskaj obficie łożysko i gniazdo dobrym olejem penetrującym (np. WD-40, MoS2). Odczekaj co najmniej 30 minut, a najlepiej kilka godzin.
  • Kontrolowane podgrzewanie: Możesz użyć opalarki lub palnika gazowego (z ogromną ostrożnością!), aby podgrzać gniazdo (obudowę) wokół łożyska. Metal pod wpływem ciepła rozszerza się, co powinno „uwolnić” łożysko.
  • Metody destrukcyjne (ostateczność): Jeśli wszystko inne zawiedzie, pozostaje zniszczenie starego łożyska, nacinając ostrożnie zewnętrzny pierścień szlifierką kątową, a następnie rozbijając go młotkiem i przecinakiem.
• Bęben wciąż się chybocze po wymianie:
  • Zużyte gniazdo łożyska: Jeśli stare łożysko obracało się w gnieździe przez dłuższy czas, mogło je „wyrobić”, powiększając jego średnicę. Nowe łożysko, mimo że ma prawidłowy wymiar, będzie w nim luźne.
  • Zużyta oś: Podobnie jak gniazdo, oś również mogła ulec wytarciu w miejscu pracy wewnętrznego pierścienia łożyska.
  • Niewłaściwe łożysko: Sprawdź jeszcze raz, czy numer nowego łożyska na pewno zgadza się z oryginałem.

Samodzielna wymiana łożyska w betoniarce to zadanie, które daje ogromną satysfakcję i pozwala zaoszczędzić niemałą kwotę. Kluczem do sukcesu jest cierpliwość, posiadanie odpowiednich narzędzi, a przede wszystkim zrozumienie mechaniki procesu. Pamiętaj, że dokładność na etapie czyszczenia i montażu przełoży się bezpośrednio na trwałość nowej części.
