Glebogryzarka Robi 55, wyposażona w silnik o pojemności 50 ccm (konstrukcja oparta na rozwiązaniach znanych z motorowerów Jawa), często sprawia problemy z uruchomieniem z powodu usterek w układzie zapłonowym. Typowym objawem jest słaba iskra, która zanika pod ciśnieniem sprężania, lub całkowity brak zapłonu.

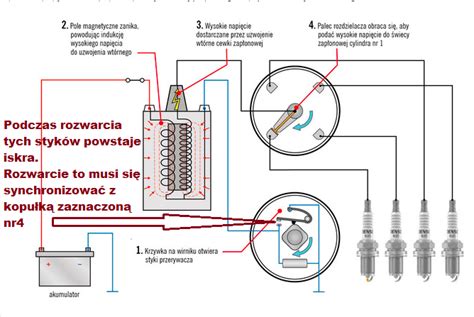

Podstawowe elementy układu zapłonowego
W silnikach tego typu układ zapłonowy składa się z kilku kluczowych komponentów, które wymagają weryfikacji w przypadku awarii:
- Cewka ładująca: Zazwyczaj znajduje się w niebieskiej izolacji. Jest nawinięta bardzo cienkim drutem miedzianym, przez co jest podatna na uszkodzenia mechaniczne i elektryczne.
- Cewka zapłonowa (Wysokiego Napięcia): Odpowiada za generowanie iskry na świecy. Często zintegrowana z modułem w jednej obudowie.
- Moduł zapłonowy: Element elektroniczny, w którym może znajdować się tranzystor (np. typu KD602).
- Cewka wyzwalająca: Odpowiada za moment podania iskry; często posiada rdzeń stalowy i charakterystyczne wyprowadzenia.
Diagnostyka i pomiary
Aby zlokalizować przyczynę usterki, należy przeprowadzić systematyczną kontrolę układu:
- Wizualna kontrola połączeń: Należy sprawdzić stan wszystkich przewodów, szczególnie w miejscach lutowania. Słabe połączenia (np. drut miedziany połączony "na skręt" z innym przewodem) są częstą przyczyną spadków napięcia.

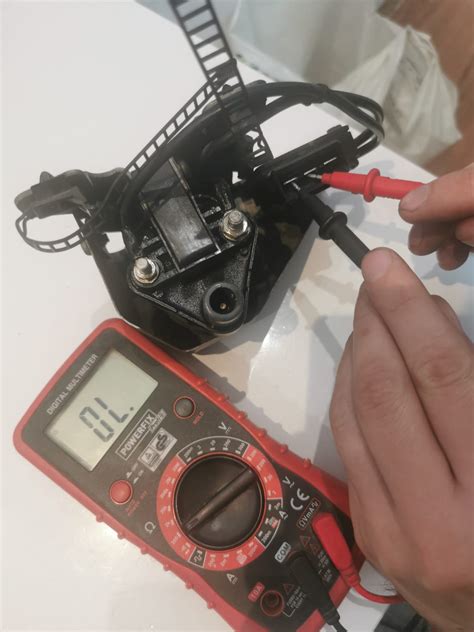

- Pomiary rezystancji: Używając multimetru, należy zmierzyć oporność cewek. Wartości nieskończone świadczą o przerwaniu obwodu (uszkodzeniu cewki).
- Weryfikacja tranzystora: Jeśli dostęp do nóżek tranzystora jest możliwy, warto sprawdzić jego sprawność lub rozważyć wymianę na współczesny zamiennik, gdyż elementy półprzewodnikowe starszej generacji (Tesla) bywają awaryjne.
Wskazówki dotyczące podłączenia i naprawy
W układzie zapłonowym Robi 55 kolorystyka przewodów pełni kluczową rolę w poprawnej identyfikacji obwodów:
- Przewód czerwony: Biegnie od cewki ładującej do cewki zapłonowej.
- Przewód żółty: Łączy cewkę wyzwalającą z cewką zapłonową.
- Przewód biały: Pełni funkcję masy (uziemienia).
- Przewód gaszenia: Często spotykany luźny kabel, który po połączeniu z masą (np. poprzez wyłącznik na kierownicy) powoduje przerwanie iskry i zgaszenie silnika.
W przypadku problemów z iskrą warto również sprawdzić drożność układu wydechowego. Zatkany wydech może powodować, że silnik nie odpali nawet przy sprawnej instalacji elektrycznej. Przed wymianą drogich podzespołów należy upewnić się, że poziom oleju jest właściwy, gdyż niektóre urządzenia posiadają zabezpieczenia odcinające zapłon przy zbyt niskim stanie smarowania.
5 przyczyn braku iskry w 2t
Podsumowanie kroków naprawczych
Jeśli po wykonaniu pomiarów rezystancja cewki ładującej wynosi 0 lub wskazuje nieskończoność, element ten kwalifikuje się do wymiany lub przewinięcia. Warto również oczyścić styki wszystkich konektorów, gdyż utlenione złącza znacząco pogarszają parametry pracy układu zapłonowego.
