Glebogryzarka – Obroty Wału, Dobór Parametrów i Problemy Techniczne

Wprowadzenie do Glebogryzarek i ich Funkcji

Glebogryzarka to maszyna służąca do mechanicznego spulchniania i uprawiania gleby. Jest ona wyposażona w łukowatego lub hakowatego kształtu noże, które są umieszczone na obrotowym wale. Głównym zadaniem glebogryzarki ciągnikowej jest spulchnianie i przemieszanie gleby bez jej odwracania, a także kruszenie brył oraz podcinanie rozłogowych chwastów. Jest to maszyna idealna do szybkiego doprawiania pól po kulturach wieloletnich oraz do przygotowania gleby po orce łąk i pastwisk. Glebogryzarka może być również używana do wymieszania nawozów mineralnych z glebą na polach uprawnych i w uprawach warzywnych. Zaletą glebogryzarki jest możliwość przygotowania gleby do siewu podczas jednego przejazdu, nawet do głębokości 12 cm.

Budowa i Zasada Działania Glebogryzarki

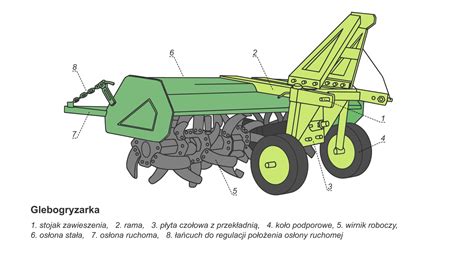

W typowej konstrukcji glebogryzarki, na bębnie roboczym, w podziałce 225 mm, osadzone są wirniki, na których mocowane są noże kątowe. Intensywność kruszenia gleby jest regulowana ruchomą osłoną tylną. Podniesienie osłony zmniejsza rozdrobnienie gleby, natomiast jej opuszczenie powoduje zwiększenie rozdrobnienia w wyniku uderzania cząstek gleby o osłonę. Glebogryzarka jest maszyną aktywną, skrawającą i intensywnie spulchniającą glebę za pomocą osadzonych na poziomym wale noży. Wał napędzany jest zazwyczaj przez przekładnię kątową od wałka odbioru mocy (WOM) ciągnika. Wał jest osłonięty, a jego tylna część jest nastawna. Zwiększenie odległości osłony od wału powoduje spadek intensywności spulchniania gleby. Wał może posiadać obroty współbieżne, co prowadzi do mniej intensywnego spulchniania, lub przeciwbieżne - dla spulchniania bardziej intensywnego. Maszyna jest zawieszana na trzypunktowym układzie zawieszenia ciągnika, a głębokość pracy regulują płozy lub koła podporowe.

Projektowanie Glebogryzarki - Kluczowe Aspekty

Przy tworzeniu projektu glebogryzarki, zwłaszcza podwieszanej do ciągnika i napędzanej silnikiem hydraulicznym, z dwoma wałami (jeden za drugim) z naprzemiennie umieszczonymi nożami, pojawiają się liczne wyzwania. Należy zwrócić uwagę na schematy obliczeniowe tego typu projektów i odpowiedni dobór parametrów. Wymogi projektowe, takie jak głębokość pracy około 25-30 cm, stanowią duże wyzwanie i wymagają znacznej mocy. Pełna dowolność szerokości roboczej oznacza konieczność szczegółowego przemyślenia wielu parametrów. Warto podkreślić, że zastosowanie dwóch wałów w tego typu urządzeniu może utrudniać życie i zwiększać koszty, choć w warunkach projektowych bywa to wymagane. Przy projektowaniu napędu hydraulicznego, gdzie WOM ma być napędzany silnikiem hydraulicznym, nie ma potrzeby stosowania dodatkowych pomp.

W procesie projektowania pomocne może być szukanie w internecie katalogów starych glebogryzarek, najlepiej z okresu PRL lub lat 90., które mogą zawierać wiele cennych opisów. Ogólne studia często rozmijają się z praktyką, dlatego warto łączyć teorię z dostępnymi przykładami. Zrozumienie, że glebogryzarka wymaga znacznej mocy, a głębokość pracy 25-30 cm jest dużym wyzwaniem, jest kluczowe. Moc silnika podawana jest w kilowatach (kW), a jednostkowe zużycie paliwa może wynosić około 270 g/kWh.

Znaczenie Prędkości Obrotowej Wału Roboczego

Optymalne obroty wału

Bardzo ważnym parametrem jest prędkość obrotowa wału nożowego glebogryzarki. Na przykład, w kontekście mechanizacji prac leśnych, wynosi ona 265 obr/min. Wybór odpowiednich obrotów ma kluczowe znaczenie dla osiągnięcia optymalnych rezultatów podczas przygotowywania gleby pod uprawy. Prawidłowa prędkość pracy wpływa na głębokość rozdrabniania, zużycie paliwa oraz żywotność podzespołów. Im większe obroty, tym łatwiej urządzenie przecina twarde warstwy gleby i korzenie. Moment obrotowy jest kluczowym parametrem, pozwalającym na utrzymanie stałych obrotów pomimo zmiennego obciążenia. Należy pamiętać, że obroty silnika i bębnów roboczych stanowią fundament efektywnej pracy glebogryzarki.

Czynniki wpływające na dobór obrotów

• Rodzaj i wilgotność gleby decydują o tym, jaką prędkość należy wybrać.
• Głębsze przekopywanie gruntu zwiększa opór, więc obroty należy lekko redukować.
• W wilgotnym sezonie praca w zbyt wysokich obrotach może prowadzić do rozgniecenia gleby zamiast jej napowietrzenia.
• Wybór właściwych obrotów to nie tylko aspekt efektywności, ale również bezpieczeństwa. Nadmierne obroty mogą prowadzić do nadmiernych wibracji i utraty kontroli nad urządzeniem.

Regulacja obrotów w różnych typach maszyn

Glebogryzarki ogrodnicze, w odróżnieniu od rolniczych, które wymagają podczepienia do ciągnika, są wyposażone we własny silnik spalinowy, co pozwala na pracę w każdych warunkach. Wybierając glebogryzarkę, warto wybrać taki model, w którym można regulować szerokość roboczą oraz prędkość obrotową wału z nożami. Ułatwi to uprawę szerokich i wąskich zagonów oraz umożliwi pielęgnację gleby pomiędzy rzędami roślin. W niektórych mikrociągnikach, takich jak TZ4K14, regulacja obrotów wałka WOM jest możliwa w niewielkim zakresie poprzez obroty silnika, ale także poprzez wybór biegów skrzyni (na pierwszym biegu wałek kręci się powoli, na drugim szybciej itd.). Doświadczenie pokazuje, że obawy o zbyt wolne obroty noży w takich maszynach często okazują się niepotrzebne w praktyce.

Problemy z Silnikiem i Regulacją Obrotów w Glebogryzarkach

Typowe objawy i przyczyny falowania obrotów

Użytkownicy glebogryzarek często borykają się z problemami dotyczącymi pracy silnika, zwłaszcza falowaniem obrotów. Objawy takie jak falowanie obrotów po dodaniu gazu, strzelanie w tłumik, nierówna praca silnika czy gaśnięcie po kilku sekundach lub pod obciążeniem, są dość powszechne. Problemy te mogą występować w silnikach takich jak Briggs & Stratton, Honda GX160/200 (lub ich kopie), silnikach glebogryzarek Hortmasz, Cedrus, Robi 156 czy MTD PRO T/410. Potencjalne przyczyny obejmują:

• Gaźnik: Brudny gaźnik, zużyte dysze, nieprawidłowo ustawiony pływak lub iglica. Czyszczenie gaźnika jest jednym z pierwszych kroków diagnostycznych.
• Układ zapłonowy: Niesprawna cewka zapłonowa, zużyta lub źle dobrana świeca.
• Układ paliwowy: Zanieczyszczony filtr paliwa, stare lub zanieczyszczone paliwo (np. szlam w baku).
• Mechanika silnika: Luz na klinie wału, niewyregulowane zawory (dla silników dolnozaworowych może być wymagane frezowanie gniazd), zużyta ślimacznica w przekładni (noże kręcą się bez obciążenia, ale zatrzymują się pod lekkim obciążeniem).
• Układ sterowania obrotami: Zablokowany lub uszkodzony popychacz przepustnicy, rozciągnięta sprężyna regulatora obrotów, luźne lub uszkodzone paski klinowe.

Układ sterowania obrotami

Dźwignia regulatora obrotów, jak np. w modelu GEKO CG84002-2-11, to element sterujący przeznaczony do precyzyjnej kontroli prędkości obrotowej silnika w glebogryzarkach spalinowych. Umożliwia płynną regulację mocy roboczej w zależności od rodzaju gleby i warunków pracy. Mechanizm dźwigni pozwala na płynne dostosowanie prędkości obrotowej silnika do aktualnych potrzeb: niższe obroty sprawdzają się przy ciężkiej, zbitej glebie, wyższe przy uprawie już uprawionego gruntu. W przypadku problemów z regulatorem obrotów należy sprawdzić płynność działania dźwigni oraz stan połączeń mechanicznych z linką sterującą przepustnicą. Zablokowanie lub nadmierne luzy mogą wskazywać na zużycie elementu lub konieczność regulacji układu.

Porady dotyczące regulacji i konserwacji

Aby zaradzić problemom z obrotami, warto wykonać następujące czynności:

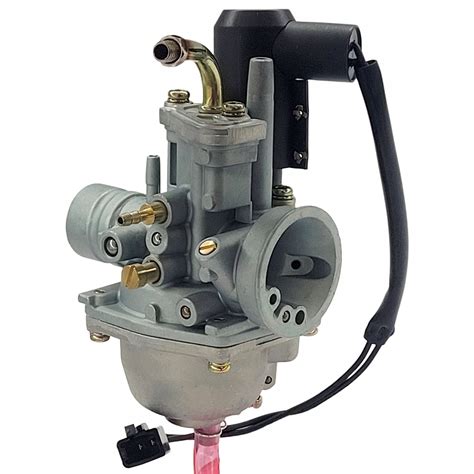

• Regulacja gaźnika: Wkręć śrubę regulacyjną, a następnie wykręć ją o około 1-1.5 obrotu. Ustaw obroty jałowe na około 1800 obr/min, rozgrzej silnik, a następnie powoli wykręcaj śrubę, aż silnik zacznie się dławić. Wkręcaj ją z powrotem do momentu dławienia, a następnie ustaw śrubę w środkowym położeniu pomiędzy tymi skrajnymi ustawieniami. W silnikach z dwiema śrubami regulacyjnymi (jedna od wolnych obrotów, druga od wysokich), obie powinny być teoretycznie ustawione na półtora obrotu.
• Regulacja zaworów: Jest to często pomijany element. Luz zaworów należy ustawić, np. na 0.10 dla zaworu ssącego i 0.15 dla wydechowego. W niektórych silnikach dolnozaworowych, bez możliwości regulacji konikami zaworowymi, zmniejszenie luzu zaworowego wymaga frezowania gniazd.
• Kontrola linki przepustnicy i sprężyny regulatora: Czasami linka przepustnicy może być źle ustawiona lub sprężyna regulatora rozciągnięta, co uniemożliwia osiągnięcie maksymalnych obrotów lub prawidłowego biegu jałowego.
• Rozgrzewka silnika: Zawsze przed przystąpieniem do ciężkiej pracy pozwól silnikowi osiągnąć optymalne obroty jałowe.
• Weryfikacja kompatybilności części zamiennych: Przed zakupem części, np. dźwigni regulatora, należy sprawdzić numer modelu glebogryzarki na tabliczce znamionowej, aby zapewnić prawidłowe dopasowanie.

Dobór Silnika do Glebogryzarki

Wybór odpowiedniego silnika ma kluczowe znaczenie dla wydajności glebogryzarki. Standardowe silniki spalinowe, takie jak Honda GX160/200 lub ich kopie, czy silniki Briggs & Stratton, są popularnym wyborem. Jednak osiągnięcie wysokich obrotów, rzędu 5500 obr/min, jest rzadkie dla małych czterosuwowych silników spalinowych. Typowo montowane były silniki dwusuwowe (2T) ze względu na łatwość uzyskania wysokiej mocy z obrotów, choć są one znacznie głośniejsze. Próby adaptacji silników od agregatów (wzór Honda GX160) często kończą się brakiem wystarczającej siły do pracy w glebogryzarce. Możliwe jest również zastosowanie silników wysokoprężnych (diesla), jak w przypadku glebogryzarki Dzik Lombardini 6LD 400, które choć wymagają specyficznej obsługi (np. w przypadku problemów z pompą paliwa czy kopceniem), potrafią zapewnić odpowiednią moc.

W przypadku konstrukcji własnych mikrociągników z WOM, wałek odbioru mocy może być napędzany z wałka pośredniego skrzyni biegów. Konieczne jest przemyślenie, czy napęd na cztery koła ma być włączony, czy odłączony, oraz czy WOM ma mieć obroty zależne od silnika, czy od skrzyni biegów.
