Prawidłowo ustawione luz zaworowe są kluczowe dla optymalnej pracy silnika glebogryzarki Viking HB 585. Niewłaściwe luzy mogą prowadzić do spadku mocy, zwiększonego zużycia paliwa, a w skrajnych przypadkach nawet do uszkodzenia silnika. Poniżej przedstawiamy szczegółowy opis procesu regulacji.
Znaczenie luzów zaworowych
Luz zaworowy to niewielka przestrzeń między trzonkiem zaworu a elementem popychacza (np. dźwignią zaworową lub popychaczem samym w sobie). Jest on niezbędny do prawidłowego działania mechanizmu rozrządu z kilku powodów:
- Kompensacja rozszerzalności cieplnej: Gdy silnik się nagrzewa, elementy metalowe, w tym zawory i ich gniazda, rozszerzają się. Luz zaworowy pozwala na tę rozszerzalność, zapobiegając zamykaniu się zaworu na stałe w wysokiej temperaturze, co mogłoby doprowadzić do jego przepalenia.
- Zapewnienie szczelności: Po zamknięciu zaworu, luz jest zerowy, co pozwala na uzyskanie pełnej szczelności komory spalania.
- Smarowanie: W niektórych konstrukcjach silników, niewielki luz zapewnia również smarowanie elementów popychaczy.
Objawy nieprawidłowych luzów zaworowych
Istnieje szereg symptomów, które mogą sugerować potrzebę regulacji luzów zaworowych w glebogryzarce Viking HB 585:
- Spadek mocy silnika: Zawory, które nie domykają się prawidłowo z powodu zbyt dużego luzu, powodują ucieczkę sprężania, co skutkuje utratą mocy. Zbyt mały luz może prowadzić do niedomknięcia zaworu i również wpływać na kompresję.
- Nierówna praca silnika: Silnik może pracować "falując", zwłaszcza na biegu jałowym.
- Charakterystyczne stukanie: Zbyt duży luz zaworowy objawia się zazwyczaj głośnym, metalicznym stukotem dochodzącym z głowicy silnika.
- Problemy z uruchomieniem: Silnik może trudniej odpalać, zwłaszcza na zimno.
- Zwiększone zużycie paliwa: Nieefektywna praca silnika z powodu nieprawidłowych luzów prowadzi do wyższego spalania.
- Przepalenie zaworów: W skrajnych przypadkach, gdy zawór jest stale uchylony z powodu zbyt małego luzu, jego powierzchnia styku z gniazdem nagrzewa się nadmiernie, co może prowadzić do jego przepalenia.
Narzędzia i materiały potrzebne do regulacji
Przed przystąpieniem do pracy, należy przygotować niezbędne narzędzia i materiały:
- Klucze nasadowe i płaskie: Do odkręcania śrub mocujących pokrywę zaworów i regulacyjnych.
- Śrubokręty: Płaski i krzyżakowy, w zależności od typu śrub.
- Klucz dynamometryczny: Do dokręcania śrub z odpowiednim momentem (jeśli jest to wymagane przez producenta).
- Płytki pomiarowe (miarki szczelinomierza): Niezbędne do precyzyjnego pomiaru luzu.
- Nowe uszczelki: Pod pokrywę zaworów, aby zapewnić szczelność po złożeniu.
- Instrukcja obsługi glebogryzarki Viking HB 585: Zawiera dokładne wartości luzów dla zaworów ssących i wydechowych oraz procedurę regulacji.
Procedura regulacji luzów zaworowych
Regulacja luzów zaworowych wymaga precyzji i przestrzegania zaleceń producenta. Poniżej ogólny zarys procedury, który należy dostosować do specyfikacji modelu Viking HB 585:
Krok 1: Przygotowanie silnika
Silnik powinien być zimny. Jest to kluczowe, ponieważ luzy mierzy się na zimnym silniku, aby uwzględnić późniejszą rozszerzalność cieplną. Upewnij się, że glebogryzarka jest stabilnie postawiona na równej powierzchni.
Krok 2: Demontaż pokrywy zaworów
Odkręć śruby mocujące pokrywę zaworów i ostrożnie ją zdejmij. Zwróć uwagę na stan starej uszczelki - jeśli jest sparciała lub uszkodzona, należy ją wymienić.

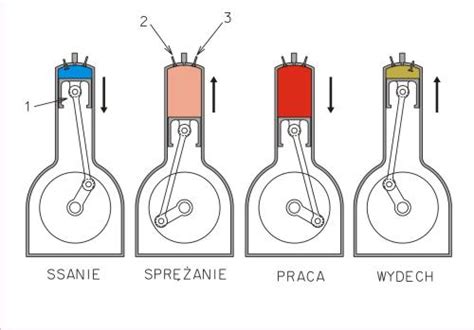

Krok 3: Ustawienie tłoka w odpowiedniej pozycji
Aby zmierzyć luz, wał korbowy musi być obrócony w taki sposób, aby dany zawór był całkowicie zamknięty, a jego trzonek nie był dociskany przez element popychacza. Zazwyczaj odbywa się to poprzez ustawienie znaku na kole zamachowym lub kole pasowym wału korbowego w odpowiedniej pozycji, odpowiadającej górnemu martwemu punktowi (GMP) dla suwu sprężania. W instrukcji obsługi glebogryzarki znajdziesz szczegółowe informacje dotyczące ustawienia wału korbowego.
Krok 4: Pomiar luzu zaworowego

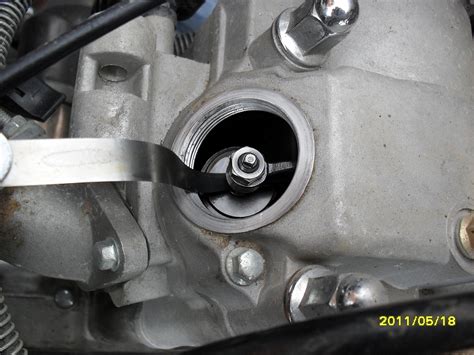

Za pomocą odpowiedniej płytki pomiarowej ze szczelinomierza, wprowadź ją między koniec trzonka zaworu a element popychacza. Płytka powinna przesuwać się z lekkim oporem. Jeśli opór jest zbyt duży, luz jest za mały. Jeśli płytka wchodzi zbyt swobodnie lub wypada, luz jest za duży.
Krok 5: Regulacja luzu
Procedura regulacji zależy od konstrukcji mechanizmu zaworowego. W glebogryzarkach Viking HB 585 najczęściej stosuje się regulację poprzez śrubę regulacyjną i przeciwną nakrętkę na dźwigni zaworowej lub poprzez podkładki (shim).
- Regulacja śrubą: Poluzuj nakrętkę kontrującą, a następnie obracaj śrubą regulacyjną, aż uzyskasz właściwy luz mierzony szczelinomierzem. Po ustawieniu właściwego luzu, dokręć nakrętkę kontrującą, kontrolując jednocześnie, czy luz się nie zmienił.
- Regulacja podkładkami: Wymaga demontażu wałka rozrządu lub popychaczy w celu wymiany podkładki na inną o odpowiedniej grubości. Ta metoda jest zazwyczaj stosowana w silnikach o bardziej skomplikowanej konstrukcji.
Ważne: Zawsze sprawdzaj wartości luzów dla zaworów ssących i wydechowych osobno, ponieważ mogą się one różnić.
Krok 6: Kontrola pozostałych zaworów
Po wyregulowaniu jednego zaworu, obróć wał korbowy o odpowiedni kąt (zazwyczaj o 360 stopni, aby ustawić tłok w GMP dla kolejnego suwu lub dla następnego cylindra, jeśli silnik ma ich więcej) i powtórz procedurę pomiaru i regulacji dla pozostałych zaworów.
Krok 7: Złożenie pokrywy zaworów
Po wyregulowaniu wszystkich zaworów, oczyść powierzchnię głowicy i pokrywy zaworów. Nałóż nową uszczelkę i zamontuj pokrywę zaworów, dokręcając śruby równomiernie i z odpowiednim momentem obrotowym, zgodnie ze specyfikacją producenta.
Krok 8: Uruchomienie silnika
Po złożeniu wszystkiego, uruchom silnik i nasłuchuj jego pracy. Powinien pracować równiej i ciszej. Jeśli stukanie ustąpiło, a praca silnika się poprawiła, regulacja została przeprowadzona prawidłowo.
Naprawa małych silników Regulacja luzu zaworowego w silnikach Honda, Predator i innych
Zalecane wartości luzów zaworowych dla Viking HB 585
Dokładne wartości luzów zaworowych dla glebogryzarki Viking HB 585 są podane w instrukcji obsługi urządzenia. Zazwyczaj dla silników czterosuwowych wartość ta wynosi:
- Zawór ssący: 0.10 mm - 0.15 mm
- Zawór wydechowy: 0.15 mm - 0.20 mm
Należy bezwzględnie przestrzegać wartości podanych w instrukcji obsługi konkretnego modelu!
