Gniazda siłowe, znane również jako przemysłowe gniazda elektryczne, są kluczowymi elementami instalacji wszędzie tam, gdzie standardowe gniazdka nie wystarczają. W instalacjach trójfazowych 400V oraz przy dużym natężeniu prądu - 16A, 32A, a nawet 63A - to właśnie one zapewniają niezawodne zasilanie. Dzięki nim maszyny na budowach, w halach produkcyjnych czy warsztatach mogą działać bez zakłóceń.
Zastosowanie i charakterystyka gniazd siłowych
Gniazda siłowe pełnią funkcję niezawodnego łącznika między źródłem energii a urządzeniami o dużym zapotrzebowaniu na moc. Ich solidna konstrukcja i odporność na przeciążenia sprawiają, że doskonale sprawdzają się nawet w trudnych warunkach pracy, na przykład przy zasilaniu betoniarek, sprężarek czy agregatów.
Klasyfikacja ze względu na prąd znamionowy
| Prąd znamionowy | Typowe zastosowanie |
|---|---|
| 16A | Mniejsze maszyny, elektronarzędzia |
| 32A | Średniej wielkości urządzenia przemysłowe, betoniarki |
| 63A | Duże maszyny, linie produkcyjne |
Podłączenie betoniarki: systemy 4-przewodowe i 5-przewodowe

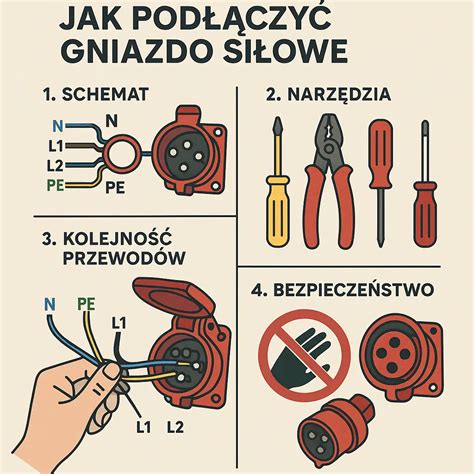

Wielu użytkowników zastanawia się nad różnicami między gniazdami 4-bolcowymi a 5-bolcowymi, szczególnie w kontekście zasilania betoniarek na budowie.
Kluczowe różnice:
- Gniazda 4-bolcowe (3P+PE): Stosowane w starszych instalacjach. Często wykorzystują przewód zerowy do celów ochronnych (zerowanie).
- Gniazda 5-bolcowe (3P+N+PE): Standard w nowoczesnych instalacjach (TN-S). Pozwalają na oddzielne prowadzenie przewodu neutralnego (N) oraz ochronnego (PE), co drastycznie zwiększa poziom bezpieczeństwa przeciwporażeniowego.
Jak zrobić przejściówkę trójfazową siłową 400V - Elektryka Poradnik
Czy można podłączyć betoniarkę z 5-pin na 4-pin?
W przypadku konieczności wykonania przejścia, należy najpierw sprawdzić wnętrze urządzenia. Jeśli silnik betoniarki nie wymaga przewodu neutralnego (N), a czwarty przewód we wtyczce pełni jedynie funkcję uziemienia (PE) podłączonego do obudowy, przejście jest technicznie możliwe. Jednakże, ze względu na bezpieczeństwo, zaleca się:
- Budowę własnej rozdzielnicy budowlanej (RB-tki) wyposażonej w wyłącznik różnicowoprądowy.
- Wykonanie skutecznego uziemienia placu budowy.
- Unikanie "zerowania" w gniazdkach w nowoczesnych instalacjach na rzecz pełnego układu 5-przewodowego.
Wymogi bezpieczeństwa przy montażu
Praca z instalacjami trójfazowymi 400V wymaga przestrzegania rygorystycznych norm. Podstawowe zasady to:
- Zawsze wyłączaj zasilanie przed przystąpieniem do prac montażowych.
- Stosuj przewody o odpowiednim przekroju (minimum 2.5 mm²).
- Używaj zabezpieczeń różnicowoprądowych (RCD), które chronią użytkowników przed porażeniem.

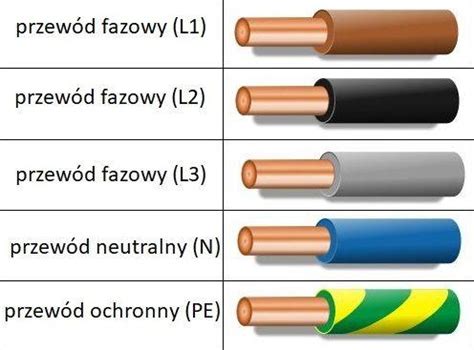

- Pamiętaj, że kolory przewodów (brązowy, czarny, szary dla faz; niebieski dla N; żółto-zielony dla PE) są ustandaryzowane i nie należy ich mylić.
Niewłaściwie wykonana instalacja, brak uziemienia lub przeciążenie obwodu grożą nie tylko uszkodzeniem drogiego sprzętu, ale przede wszystkim stanowią bezpośrednie zagrożenie zdrowia i życia. Wszelkie modyfikacje instalacji oparte na układach 4-przewodowych warto skonsultować z wykwalifikowanym elektrykiem, aby upewnić się, że spełniają one współczesne wymogi techniczne.
