Schemat Podłączenia Gniazda 7-Pinowego w Ciągniku i Przyczepie Rolniczej

Prawidłowe podłączenie gniazda przyczepy to klucz do bezpieczeństwa na drodze i prawidłowego funkcjonowania oświetlenia. Niesprawne oświetlenie może prowadzić do niebezpiecznych sytuacji, mandatu, a nawet zatrzymania dowodu rejestracyjnego. Samodzielne podłączenie gniazda przyczepy może wydawać się skomplikowane, ale z odpowiednim przygotowaniem i dokładną instrukcją jest to zadanie w zasięgu każdego majsterkowicza. Niniejszy poradnik ma na celu ułatwienie tego procesu, zapobiegając zwarciom i innym szkodom.

Gniazdo 7-pinowe a 13-pinowe - wybór i zastosowanie

Wybór odpowiedniego gniazda zależy od rodzaju przyczepy, którą zamierzasz holować, oraz od standardów obowiązujących w Twoim pojeździe. Nawet jeśli aktualnie posiadasz tylko lekką przyczepkę, warto rozważyć montaż gniazda 13-pinowego, ponieważ koszt jest niewiele wyższy, a zyskujesz uniwersalność na przyszłość. W razie potrzeby zawsze możesz użyć prostej i taniej przejściówki (adaptera) z 13 na 7 pin.

Gniazdo 7-pinowe (ISO 1724)

To starsze, ale wciąż popularne rozwiązanie, zwłaszcza w przypadku przyczep lekkich (np. bagażowych, podłodziowych) o dopuszczalnej masie całkowitej do 750 kg. Zaletą tego rozwiązania jest prostota montażu i niższy koszt. Wiązka 7-pin przenosi jedynie podstawowe światła (kierunkowskazy, pozycyjne, stop, przeciwmgielne). Jego głównym ograniczeniem jest brak dedykowanego pinu dla światła cofania, choć środkowy bolec może być wykorzystany do światła przeciwmgłowego lub cofania w niektórych konfiguracjach.

Gniazdo 13-pinowe (ISO 11446)

To nowoczesny standard europejski, montowany fabrycznie w większości nowych samochodów z hakiem holowniczym. Gniazdo 13-pinowe jest bardziej rozbudowane i wszechstronne, będąc standardem w przypadku przyczep kempingowych, lawet oraz nowszych, cięższych przyczep. Przyczepy ciężarowe powyżej 750 kg dopuszczalnej masy całkowitej muszą mieć zamontowane własne światło cofania, a tę funkcję do przyczepy może przekazać tylko 13-pinowa wiązka. Wiązka 13-pinowa posiada też dodatkowe funkcje:

• Możliwość przekazania stałego zasilania do przyczepy (np. dla urządzeń w przyczepie kempingowej).
• Przewód ładowania.
• Światło cofania dla przyczepy.
• Stałe zasilanie (+12V) - niezbędne do zasilania urządzeń w przyczepie kempingowej (np. lodówki).

Podłączenie gniazda 13-pinowego, zgodne z normą ISO 11446, to bardziej zaawansowane rozwiązanie. Piny 1-7 w dużej mierze pokrywają się z gniazdem 7-pin, co ułatwia pracę. Podłączenie stałego zasilania (Pin 9) wymaga przewodu o przekroju min. 2.5 mm², prowadzonego bezpośrednio od dodatniego bieguna akumulatora. Zasilanie po zapłonie (Pin 10) należy podłączyć do obwodu w skrzynce bezpieczników, który jest aktywny tylko po przekręceniu kluczyka w stacyjce. Dodatkowe masy (Piny 11 i 13) muszą być solidnie przykręcone do karoserii pojazdu.

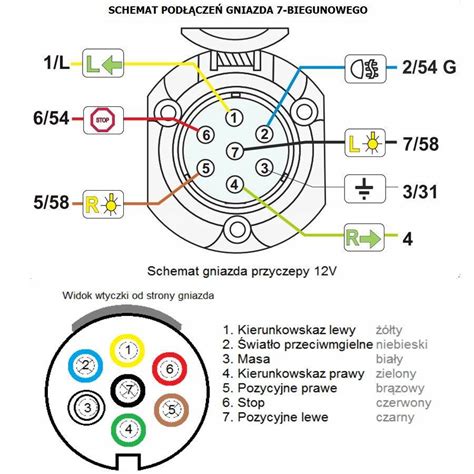

Schemat Podłączenia Gniazda 7-Pinowego (ISO 1724)

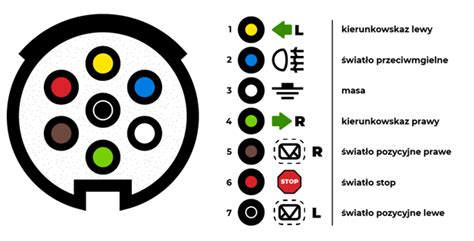

Standard podłączenia gniazda 7-pinowego określa norma ISO 1724. Poniżej przedstawiono najpopularniejszy schemat, który warto mieć pod ręką. Numery pinów są zazwyczaj wytłoczone na samym gnieździe obok odpowiednich styków.

Specyfika podłączenia w ciągniku i przyczepie rolniczej

Dyskusja często dotyczy schematu podłączenia gniazda 7-pin przyczepy rolniczej do ciągnika. W tym kontekście podano następujące oznaczenia wyprowadzeń, które są zgodne ze standardem ISO 1724, ale podkreślają ich funkcję w rolnictwie:

• 58 - światła postojowe (zazwyczaj rozdzielone na 58L i 58R zgodnie z ISO 1724)
• 54 - światło stop
• L - lewy kierunek
• P - prawy kierunek
• 31 - masa
• Środkowy bolec (S) (Pin 2) - wykorzystywany do światła przeciwmgłowego lub cofania. W starszych instalacjach pozycyjne lewe i prawe mogły być podłączone na jednym pinie, co może powodować problemy z kompatybilnością. Zaleca się stosowanie nowoczesnego schematu z rozdzieleniem 58L i 58R, zgodnie z normą ISO 1724. Instalacja elektryczna w przyczepie rolniczej jest przystosowana do napięcia 12V.

Przygotowanie do pracy i narzędzia

Dobre przygotowanie to połowa sukcesu. Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystko, co będzie potrzebne. Nie potrzebujesz specjalistycznego warsztatu, aby poradzić sobie z tym zadaniem. Oto lista przydatnych narzędzi i materiałów:

• Próbnik napięcia 12V (tzw. „probówka”): Absolutnie niezbędne narzędzie do zidentyfikowania, który przewód w instalacji samochodu odpowiada za daną funkcję.
• Zaciskarka do konektorów lub lutownica: Do trwałego i pewnego łączenia przewodów. Lutowanie to najbardziej pewna metoda.
• Gniazdo 7-pin: Wybieraj produkty renomowanych marek, zwracając uwagę na jakość plastiku i metalowe, mosiężne styki, które są odporne na korozję.
• Wiązka elektryczna: Najwygodniejszym rozwiązaniem jest zakup gotowej wiązki elektrycznej, często z już zarobionymi końcówkami. Upewnij się, że długość przewodów jest wystarczająca. Jeśli kupujesz przewody osobno, zwróć uwagę na ich przekrój.
• Spray do styków.
• Bezpieczniki.

Kroki bezpieczeństwa

Praca z instalacją elektryczną samochodu zawsze wiąże się z ryzykiem zwarcia, które może prowadzić do przepalenia bezpieczników, a w najgorszym wypadku nawet do uszkodzenia komputera pokładowego. Dlatego:

• Zaparkuj na płaskim terenie: Upewnij się, że samochód stoi stabilnie.
• ODŁĄCZ AKUMULATOR: To najważniejszy krok. Odkręć i zdejmij ujemną klemę (oznaczoną minusem „-„) z akumulatora. Zaizoluj ją, wkładając np. w gumową rękawicę, aby zapobiec przypadkowemu kontaktowi.
• Zapewnij dobre oświetlenie: Pracujesz zazwyczaj w słabo oświetlonym miejscu pod zderzakiem lub w bagażniku.
• Przygotuj miejsce pracy: Wyczyść okolice gniazda i wiązki z brudu, piasku czy błota.

Procedura podłączania gniazda 7-pinowego

Podłączenie gniazda 7-pin jest stosunkowo proste, ponieważ operujemy na podstawowych sygnałach świetlnych. Kluczem do sukcesu jest cierpliwość przy identyfikacji przewodów, solidne wykonanie połączeń, a przede wszystkim zapewnienie doskonałego styku masowego.

Kroki montażu

1. Przygotowanie przewodów: Zdejmij zewnętrzną izolację z wiązki na długości ok. 10-15 cm. Następnie z każdej pojedynczej żyły zdejmij ok. 1 cm izolacji.
2. Identyfikacja przewodów w samochodzie: To najtrudniejszy etap. Najłatwiej jest dostać się do wiązek zasilających tylne lampy. Użyj próbnika napięcia lub multimetru. Podłącz ujemny zacisk próbnika (krokodylka) do metalowego elementu karoserii (masy). Poproś drugą osobę o włączanie kolejnych świateł (kierunkowskazów, pozycyjnych, stopu), a Ty w tym czasie dotykaj ostrzem próbnika poszczególnych przewodów przy lampie lub w kostce tylnej lampy samochodu, aby zidentyfikować, który przewód odpowiada za daną funkcję. Gdy próbnik się zaświeci, znalazłeś właściwy przewód. Oznacz go np. kawałkiem taśmy izolacyjnej.
3. Podłączenie do instalacji auta: Po zidentyfikowaniu przewodów, połącz je z nową wiązką.
4. Podłączenie przewodów do gniazda: Odkręć obudowę gniazda. Każdy pin ma śrubkę mocującą. Wkładaj odizolowane końcówki przewodów do odpowiednich zacisków zgodnie ze schematem ISO 1724 i mocno dokręcaj śrubki.
5. Szczególna uwaga na masę (Pin 3): Biały przewód (pin 3) jest kluczowy. Musi być podłączony do pewnego punktu masowego. Najlepiej przykręcić go bezpośrednio do karoserii pojazdu za pomocą śruby z oczkowym konektorem. Pamiętaj, aby dokładnie oczyścić konektor i miejsce na karoserii z rdzy i farby do gołej blachy, aby zapewnić doskonały styk.
6. Złożenie i montaż: Po podłączeniu wszystkich przewodów, dokładnie sprawdź poprawność połączeń, a następnie złóż obudowę gniazda. Przymocuj gniazdo do uchwytu przy haku holowniczym.

W nowszych samochodach (zazwyczaj po 2005 roku), wyposażonych w magistralę CAN lub system sprawdzania żarówek (check-control), instalacja haka holowniczego często wymaga dedykowanego modułu. Ten moduł zabezpiecza elektronikę pojazdu i zapewnia prawidłowe działanie oświetlenia przyczepy.

Testowanie instalacji

Po zakończeniu montażu i ponownym podłączeniu akumulatora, czas na ostateczny test. Sprawna instalacja elektryczna przyczepy to wymóg prawny. Zgodnie z Prawem o ruchu drogowym, każda przyczepa musi mieć sprawne oświetlenie zewnętrzne.

• Podłącz przyczepę lub tester: Najlepiej użyć specjalnego testera gniazda haka, który za pomocą diod LED pokaże, czy na każdym pinie pojawia się napięcie. Tester gniazd to małe urządzenie, które wpina się w gniazdo i posiada diody LED odpowiadające każdej funkcji. Alternatywnie można podłączyć przyczepę i poprosić drugą osobę o weryfikację działania wszystkich świateł po kolei.
• Sprawdź wszystkie światła po kolei: Poproś drugą osobę o pomoc. Włączaj kolejno światła w samochodzie (kierunkowskazy lewy i prawy, światła pozycyjne, światło stop, światło przeciwmgielne), obserwując, czy zapalają się odpowiednie diody na testerze lub światła w przyczepie.
• Test kombinacji świateł: Sprawdź, czy po włączeniu np. świateł pozycyjnych i kierunkowskazu nie występują żadne zakłócenia (np. migotanie).
• Sprawdź mocowanie gniazda: Upewnij się, że gniazdo jest solidnie przykręcone i nie rusza się.
• Użyj multimetru: Ustaw multimetr na pomiar napięcia stałego (DC 20V). Czarną sondę przyłóż do pinu masy (3), a czerwoną po kolei do pozostałych pinów. Poproś drugą osobę o włączanie świateł. Na odpowiednich pinach powinno pojawić się napięcie ok. 12V.

Rozwiązywanie typowych problemów

Nawet przy zachowaniu staranności mogą pojawić się problemy. Najczęstszą przyczyną migotania lub „wariowania” świateł, a także braku działania niektórych funkcji, jest słabe połączenie masowe, złe podłączenie pinów albo zaśniedziałe styki. Pamiętaj, że funkcje pinów są standardowe, ale kolory przewodów mogą się różnić (zwłaszcza w starych wiązkach).

Objawy i rozwiązania

• Brak działania jednego światła (np. kierunkowskaz, stop):
  • Przyczyna: Wypięty przewód w gnieździe, przetarta wiązka, zaśniedziałe styki, przepalona żarówka w przyczepie.
  • Naprawa: Sprawdź żarówkę w przyczepie. Sprawdź połączenie z instalacją auta (np. żółty przewód wiązki haka z przewodem lewego kierunkowskazu w samochodzie). Rozkręć gniazdo, sprawdź docisk śrub, dociśnij końcówki, użyj sprayu do styków.
• Migotanie lub „wariowanie” świateł:
  • Przyczyna: Słabe połączenie masowe (Pin 3). Najczęściej winna jest masa (pin 3).
  • Naprawa: Odkręć śrubę mocującą przewód masowy do karoserii. Dokładnie oczyść miejsce styku z farby, rdzy i brudu do gołego metalu. Sprawdź pin nr 3 w gnieździe i wtyczce, oczyść go z brudu i korozji. Sprawdź masę we wtyczce i przyczepie - problem może leżeć również po stronie przyczepy; każda lampa ma swój przewód masowy, często przykręcony do jej ramy.
  • Test masy: Ustaw miernik na ciągłość (buzzer) lub niski zakres Ω. Jedną sondę przyłóż do pinu 3 w gnieździe. Drugą sondę przyłóż do pewnego metalu ciągnika (np. śruba ramy, zaczep). Powinno być prawie 0 Ω / sygnał ciągłości.
• Działa na pusto (z testerem), nie działa z przyczepą:
  • Przyczyna: Wyrobiona wtyczka/gniazdo, słaby docisk, luźne piny.
  • Naprawa: Wymień wtyczkę/gniazdo (często najlepiej komplet, żeby spasowanie było pewne).

Prawidłowe podłączenie gniazda przyczepy to inwestycja w bezpieczeństwo - Twoje i innych uczestników ruchu. Poświęcenie dodatkowej godziny na staranny montaż i dokładne sprawdzenie wszystkich połączeń zaprocentuje bezproblemową eksploatacją przez wiele lat.
