Gniazdo ciągnika siodłowego 7-pinowe: Kompleksowy przewodnik

Gniazdo elektryczne 7-pinowe uniwersalne stanowi kluczowy element instalacji elektrycznej, odpowiedzialny za połączenie między pojazdem ciągnącym (ciągnikiem lub samochodem) a przyczepą lub naczepą. Jego głównym zadaniem jest umożliwienie przesyłu sygnałów elektrycznych niezbędnych do prawidłowego działania oświetlenia oraz innych urządzeń elektrycznych zamontowanych na przyczepie.

To wszechstronne rozwiązanie pozwala na integrację różnorodnych przyczep i przyczółków, pod warunkiem posiadania przez nie zgodnych złączy elektrycznych. Dzięki niemu możliwe jest przekazywanie sygnałów świetlnych, takich jak światła awaryjne, kierunkowskazy, światła stop, a także innych funkcji elektrycznych.

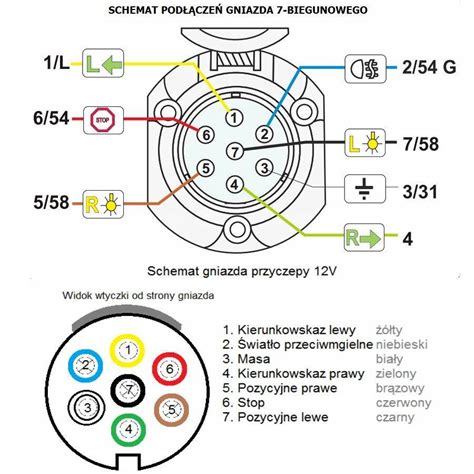

Schemat połączenia 7-pinowego gniazda przyczepy

Znaczenie gniazda 7-pinowego dla bezpieczeństwa

Gniazdo 7-pinowe odgrywa istotną rolę w zapewnieniu bezpieczeństwa na drodze. Umożliwia ono właściwe funkcjonowanie wszystkich świateł przyczepy, co znacząco poprawia widoczność pojazdu z przyczepą dla innych uczestników ruchu drogowego. Poprawne działanie świateł informuje innych kierowców o zamiarach kierującego, co jest kluczowe podczas manewrów, takich jak zmiana pasa ruchu czy hamowanie.

Typowe problemy i ich rozwiązania

Podczas użytkowania gniazda 7-pinowego mogą pojawić się problemy, takie jak brak działania świateł, co często jest spowodowane brakiem masy, nieprawidłowym podłączeniem pinów lub zaśniedziałymi stykami. Choć funkcje poszczególnych pinów są znormalizowane, kolory przewodów mogą się różnić, szczególnie w starszych instalacjach. Najczęstszą przyczyną problemów jest brak lub słaba jakość połączenia masy (pin 3).

Zaleca się przeprowadzenie następujących testów w podanej kolejności:

1. Test masy (pin 3)

Jest to najważniejszy test, który należy wykonać w pierwszej kolejności. Ustaw miernik na funkcję sprawdzania ciągłości obwodu (buzzer) lub na niski zakres omów (Ω).

  1. Jedną sondę miernika przyłóż do pinu 3 w gnieździe.
  2. Drugą sondę przyłóż do pewnego punktu masy na ciągniku, na przykład do śruby ramy lub zaczepu.

Wynik powinien wskazywać na prawie zerową rezystancję (blisko 0 Ω) lub powinien pojawić się sygnał ciągłości obwodu. Brak prawidłowego połączenia masy jest często określane jako główna przyczyna problemów z oświetleniem przyczepy.

Obraz przedstawiający pin 3 gniazda jako potencjalne źródło problemów

Objawy i przyczyny awarii

  • Objaw: Brak jednego kierunkowskazu lub światła stop.
  • Przyczyna: Wypięty przewód w gnieździe, przetarta wiązka przewodów, zaśniedziałe styki.
  • Naprawa: Należy rozkręcić gniazdo, sprawdzić dokręcenie śrub mocujących przewody, dociśnij końcówki przewodów oraz oczyścić styki za pomocą specjalnego sprayu do styków.
  • Objaw: Oświetlenie działa poprawnie, gdy pojazd jest "na pusto" (bez przyczepy), ale nie działa po podłączeniu przyczepy.
  • Przyczyna: Wyrobiona wtyczka lub gniazdo, słaby docisk styków, luźne piny.
  • Naprawa: W takiej sytuacji najczęściej zaleca się wymianę wtyczki i gniazda, najlepiej w komplecie, aby zapewnić pewne i prawidłowe spasowanie.

Elementy potrzebne do naprawy

Do najczęściej potrzebnych elementów przy naprawie instalacji elektrycznej przyczepy należą:

  • Gniazda 7-pinowe
  • Wtyczki 7-pinowe
  • Przewody spiralne lub wiązki przewodów 7-pinowe
  • Spray do czyszczenia styków
  • Bezpieczniki

Schematy podłączenia i normy

Dyskusje dotyczące instalacji elektrycznej przyczep rolniczych często koncentrują się na schematach podłączenia gniazd 7-pinowych do ciągnika. Podstawowe oznaczenia wyprowadzeń często obejmują:

  • 58 - światła postojowe
  • 54 - światło stop
  • L - lewy kierunkowskaz
  • P - prawy kierunkowskaz
  • 31 - masa
  • Środkowy bolec (S) - zazwyczaj wykorzystywany do światła przeciwmgłowego lub cofania

Należy zwrócić uwagę, że mogą istnieć różne normy opisów pinów. Typowe i powszechnie stosowane podłączenie obejmuje:

  • L - lewy kierunkowskaz
  • R - prawy kierunkowskaz
  • 31 - masa
  • 54 - światło stop
  • 58L - światło pozycyjne lewe
  • 58R - światło pozycyjne prawe
  • + - dodatkowe funkcje, takie jak światło przeciwmgielne lub cofania

W starszych instalacjach elektrycznych światła pozycyjne lewe i prawe mogły być podłączone na jednym pinie. Zaleca się jednak stosowanie nowoczesnego schematu z rozdzieleniem pinów 58L i 58R, co zapewnia lepszą kompatybilność i funkcjonalność.
